2020 Экструзионная магнитная защелка панели.........

Я спроектировал эту защелку для экструзионного корпуса 2020 года, который построил для своего принтера. Другие варианты, с которыми я столкнулся, не обеспечивали достаточного зазора для моих панелей толщиной 0,220 дюйма. Я загрузил файлы STL и STEP на случай, если вы захотите их переделать.

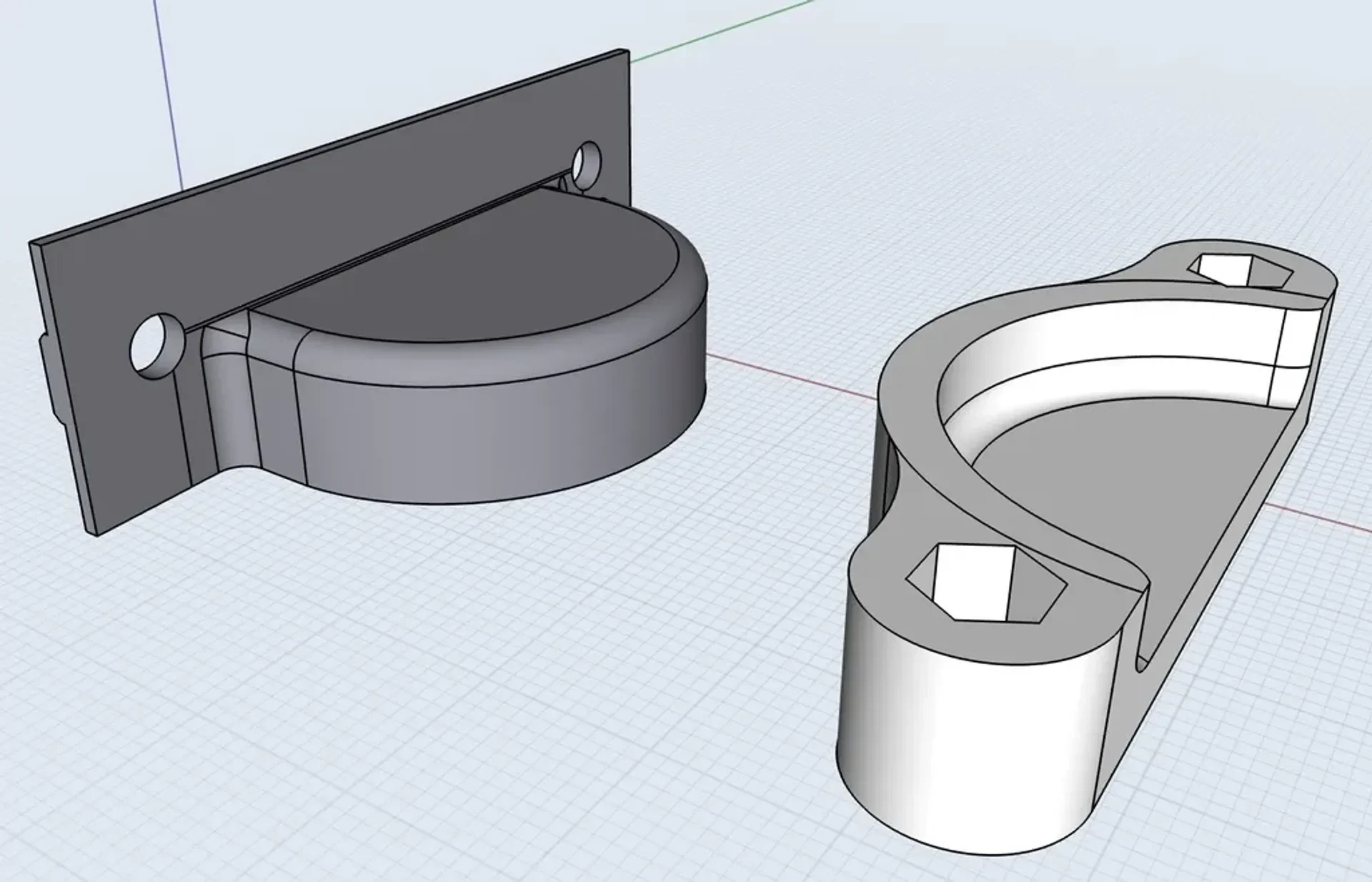

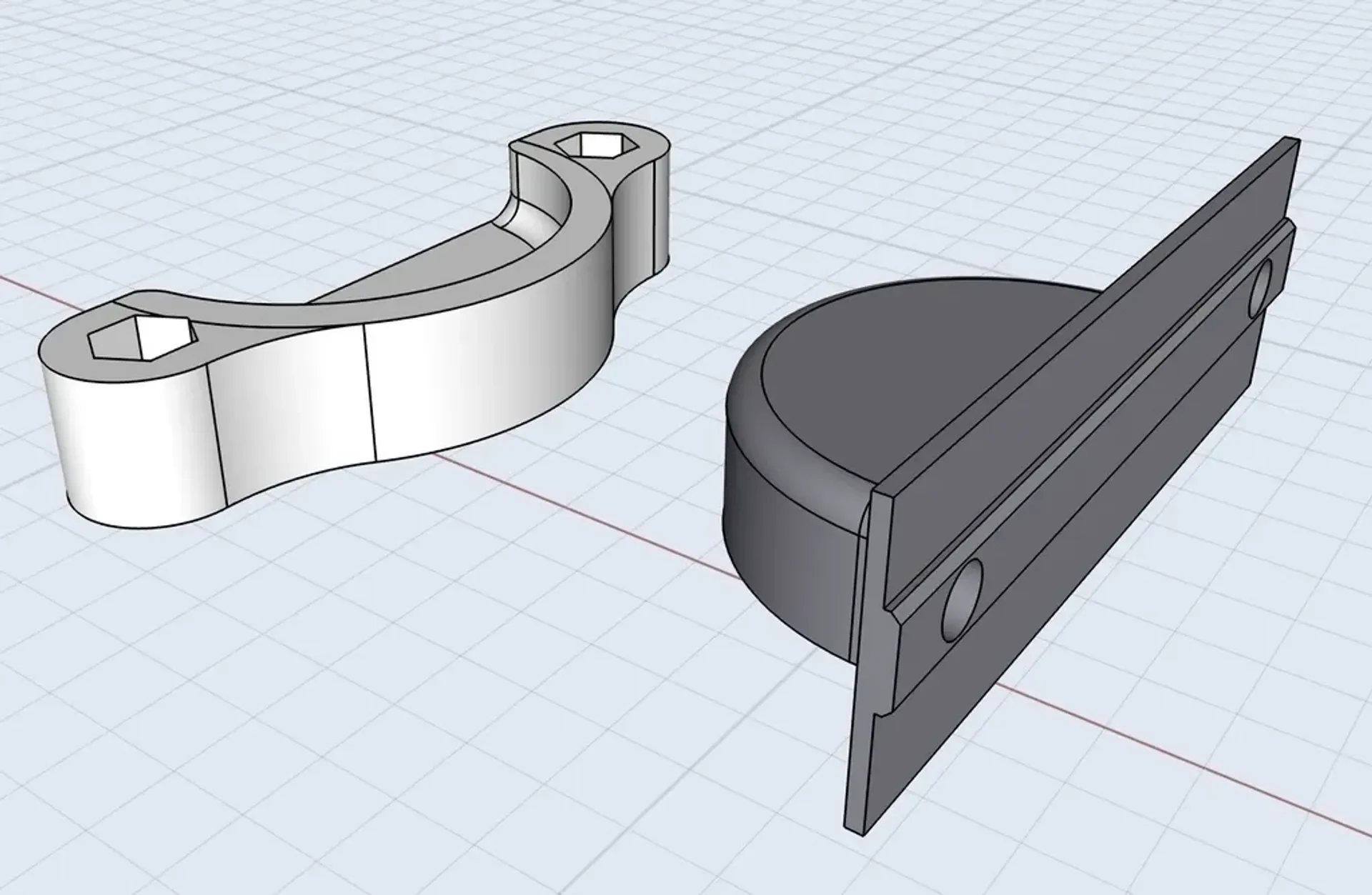

Я спроектировал это так, чтобы один магнит был встроен в отпечаток, а другой находился в углублении и удерживался самой панелью. Чтобы встроить магнит, вам нужно разрезать модель и использовать предварительный просмотр, чтобы определить слой, в котором заключена полость. Затем в слайсере вы установите паузу печати на слое непосредственно перед этим, чтобы вы могли разместить магнит. При этом обязательно используйте латунную насадку или другую немагнитную насадку. Кроме того, убедитесь, что магнит утоплен достаточно, чтобы избежать столкновения с соплом печати, иначе вы, скорее всего, повредите отпечаток и/или сопло.

Другое используемое оборудование:

2 неодимовых магнитных диска толщиной ⌀12 x 3 мм.

4 винта M3 (длина определяется вашими потребностями)

2 гайки М3

2 гайки с Т-образным пазом M3

4 шайбы M3 (дополнительно, но помогают распределить потенциальную нагрузку на панель или защелку)

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

Плоты:

Не имеет значения

Поддерживает:

Нет

Разрешение:

.2

Заполнение:

20

Категория: Сделай сам
