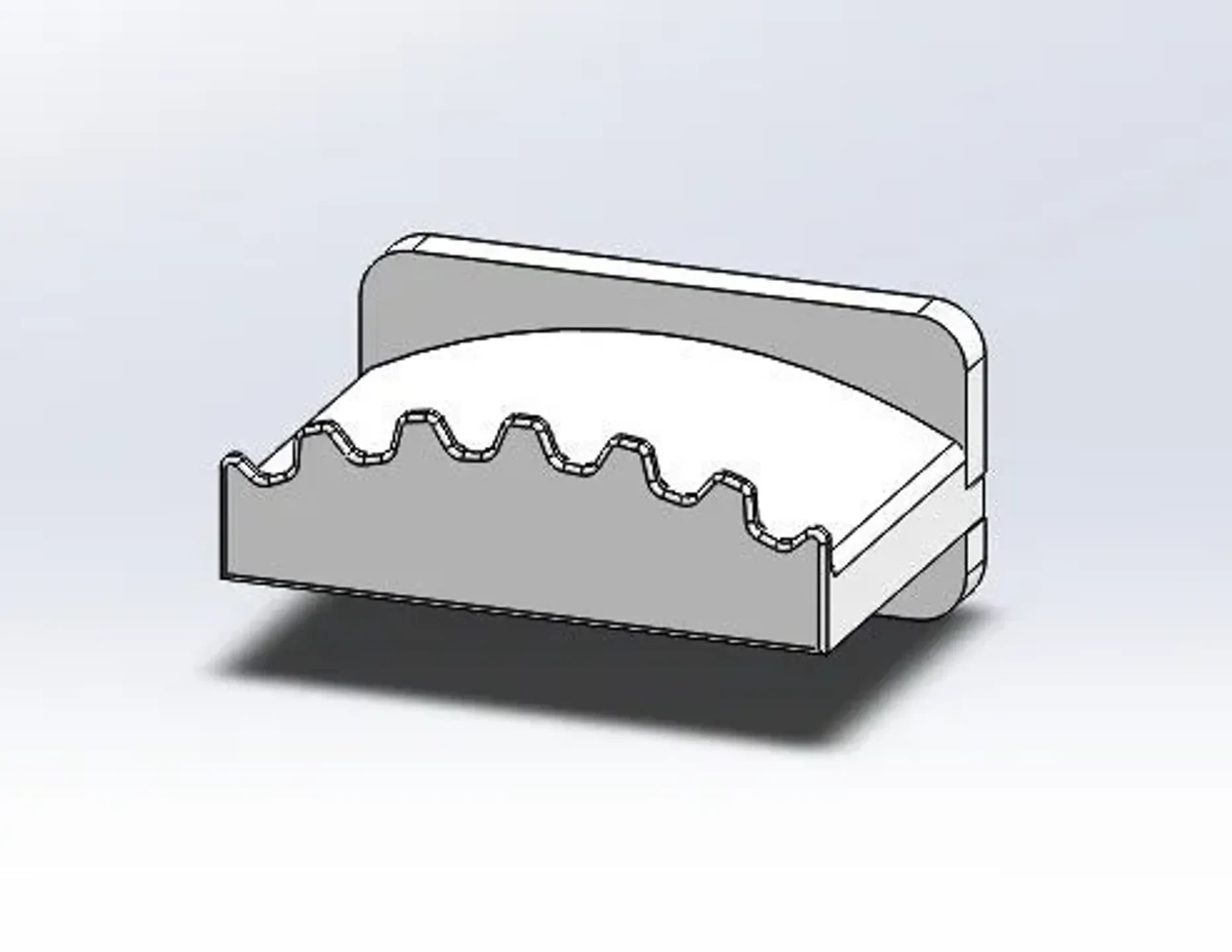

Магнитный крючок для наушников

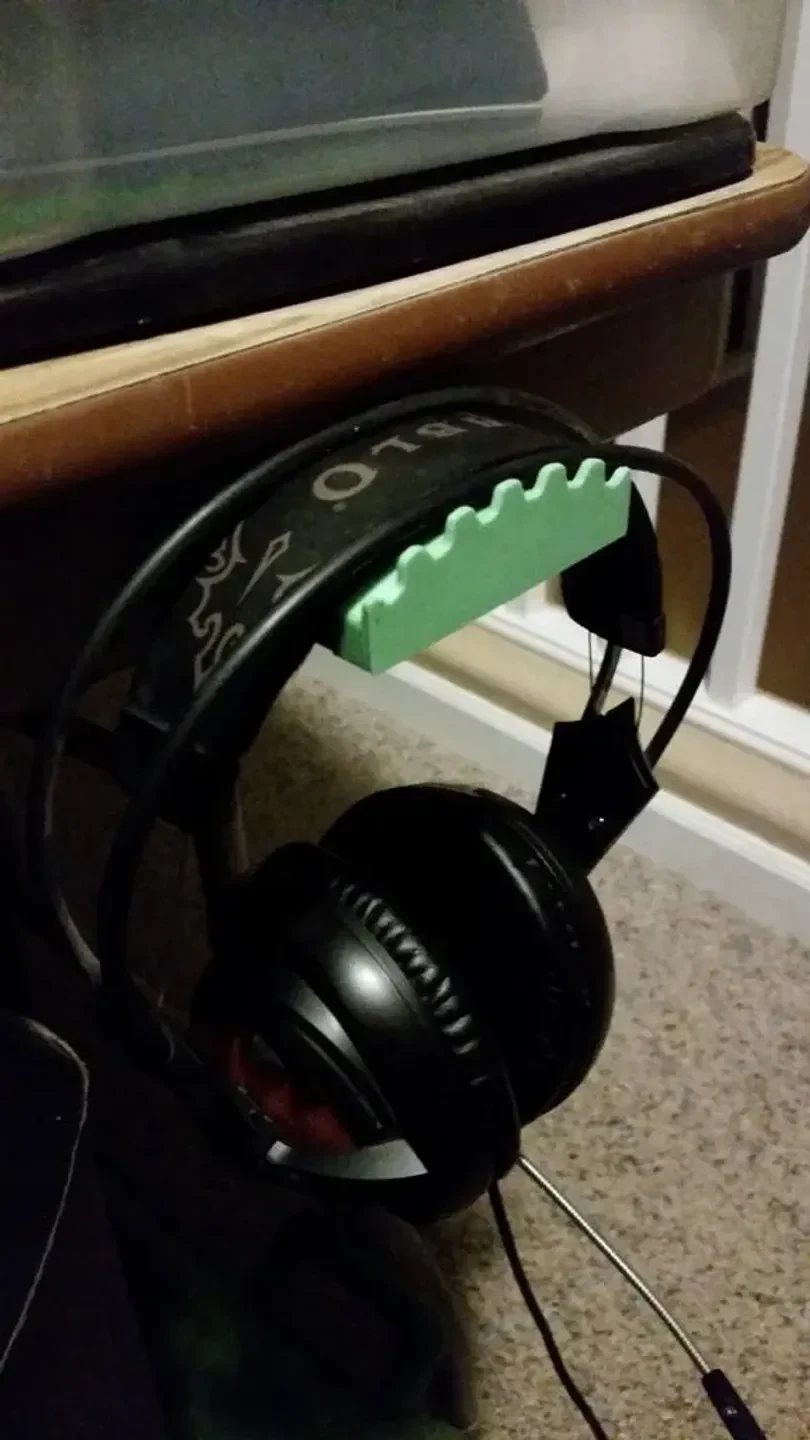

Этот прочный магнитный крючок для наушников можно прикрепить к столу, шкафу или другой поверхности, чтобы надежно удерживать наушники, когда они не используются.
Характеристики:
*Размеры: 3,00 дюйма Ш x 2,100 дюйма x 1,500 дюйма (в собранном виде, без магнитов)
*Объем: 2,76 кубических дюймов (обе части вместе взятые, без магнитов)
*Вес: ~0,1 фунта (обе части вместе взятые, без магнитов)
Файлы:

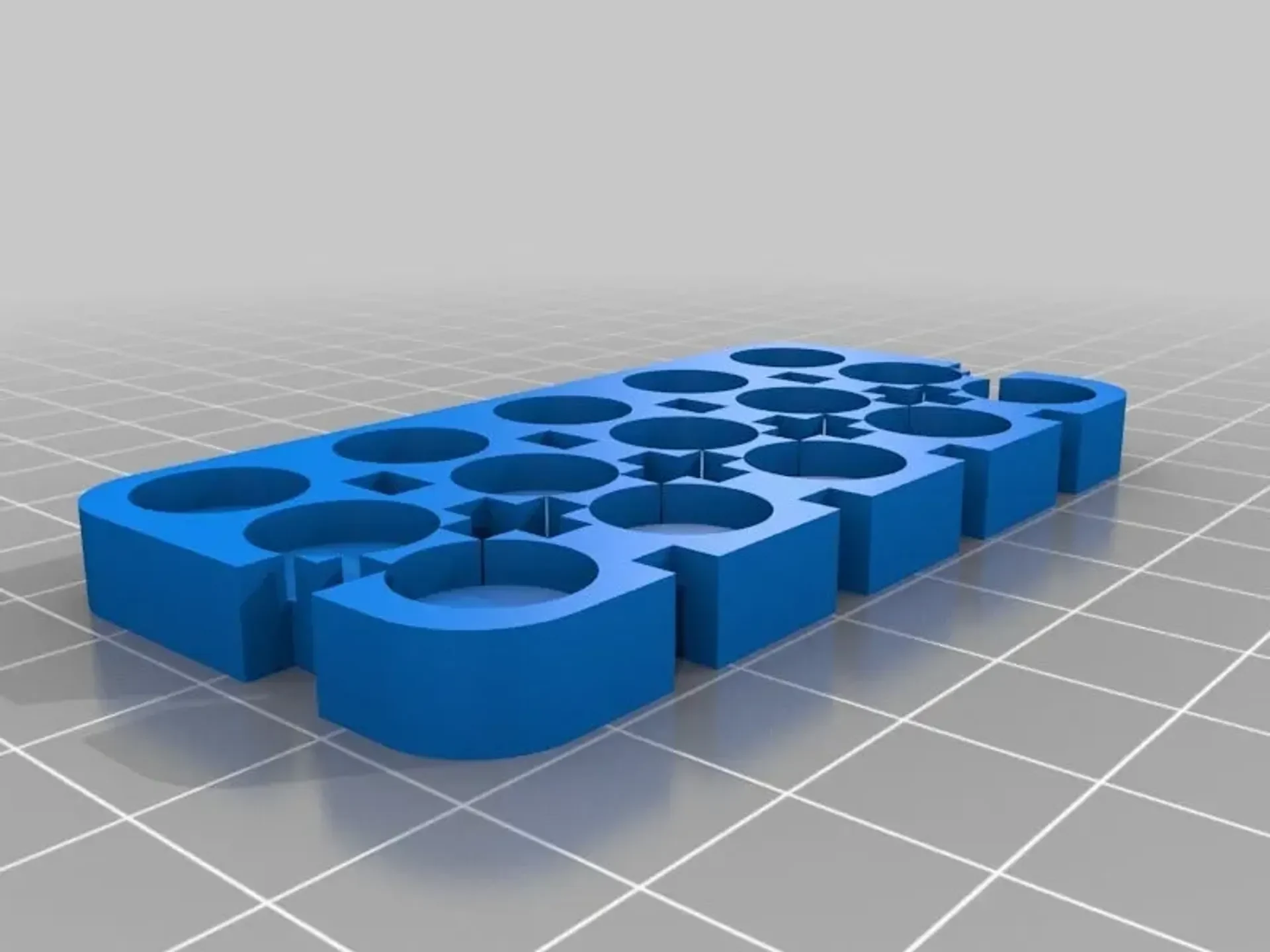

*Магнитная опорная пластина: PTW-00-1-PT-0199 (крючок, наушники, магнитное основание).STL

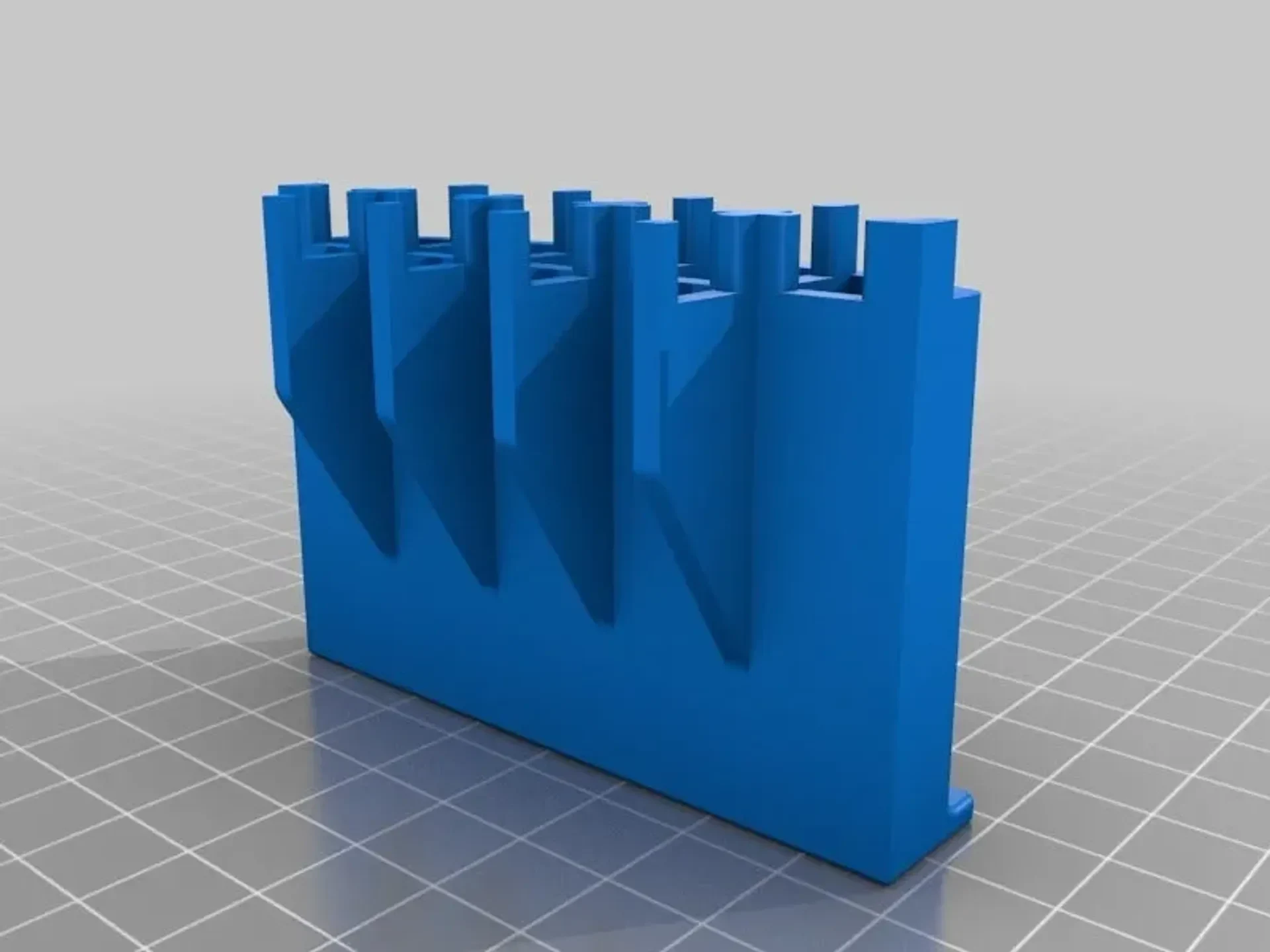

*Крючок для наушников: PTW-00-1-PT-0200 (крючок, наушники, магнитный, фиксатор).STL
Для завершения сборки необходимо:
Кол-во 9-15: неодимовые магниты диаметром 10 мм и толщиной 2,6 мм — http://www.dx.com/p/10-x-3mm-ndfeb-neodymium-magnet-circular-cylinder-diy-puzzle-set-silver-50-pcs-229283#.VOqSt9jnQYI (в описании указана толщина 3 мм, но на самом деле это 2,6 мм)
Эпоксидная смола: Для приклеивания магнитов.
АБС-цемент/ацетон: для сборки.
ПРИМЕЧАНИЯ:
Имена .STL не соответствуют имени .SLDPRT, поскольку Da Vinci не печатает имена файлов длиной более 56 символов.
Файлы .STL, ориентированные на печать.
Для печати не требуются подставки.
2 декабря 2016 г.: Опубликовано небольшое обновление файлов, чтобы их было легче совмещать.
Распечатать инструкции
Категория: Сводка аудио
Этот прочный магнитный крючок для наушников можно прикрепить к столу, шкафу или другой поверхности, чтобы надежно удерживать наушники, когда они не используются.
Характеристики:
*Размеры: 3,00 дюйма Ш x 2,100 дюйма x 1,500 дюйма (в собранном виде, без магнитов)
*Объем: 2,76 кубических дюймов (обе части вместе взятые, без магнитов)
*Вес: ~0,1 фунта (обе части вместе взятые, без магнитов)
Файлы:
*Магнитная опорная пластина: PTW-00-1-PT-0199 (крючок, наушники, магнитное основание).STL
*Крючок для наушников: PTW-00-1-PT-0200 (крючок, наушники, магнитный, фиксатор).STL
Для завершения сборки необходимо:
Кол-во 9-15: неодимовые магниты диаметром 10 мм и толщиной 2,6 мм — http://www.dx.com/p/10-x-3mm-ndfeb-neodymium-magnet-circular-cylinder-diy-puzzle-set-silver-50-pcs-229283#.VOqSt9jnQYI (в описании указана толщина 3 мм, но на самом деле это 2,6 мм)
Эпоксидная смола: Для приклеивания магнитов.
АБС-цемент/ацетон: для сборки.
ПРИМЕЧАНИЯ:
Имена .STL не соответствуют имени .SLDPRT, поскольку Da Vinci не печатает имена файлов длиной более 56 символов.
Файлы .STL, ориентированные на печать.
Для печати не требуются подставки.
2 декабря 2016 г.: Опубликовано небольшое обновление файлов, чтобы их было легче совмещать.
Инструкции
Распечатайте базовую пластину. Обрежьте любые вспышки или широкие слои.
Поместите по одной маленькой капле эпоксидной смолы в каждое отверстие, чтобы получить магнит. Я использовал 9 магнитов, хотя пластина поддерживает до 15.
Поместите магнит в каждое отверстие, залитое эпоксидной смолой. Нажмите на пластину и магниты плоской поверхностью (например, деревянными обрезками), чтобы равномерно установить и выровнять все магниты. Деталь спроектирована таким образом, чтобы магниты слегка выступали (0,1 мм) для обеспечения хорошего контакта.
Дайте эпоксидной смоле застыть до времени «полного отверждения», указанного в инструкции, иначе магниты могут выскочить преждевременно.
Распечатайте крючок для наушников. Обрежьте любые вспышки или широкие слои.
Соберите два печатных компонента вместе, используя АБС-цемент, ацетон или эпоксидную смолу.
