Магнитный крючок

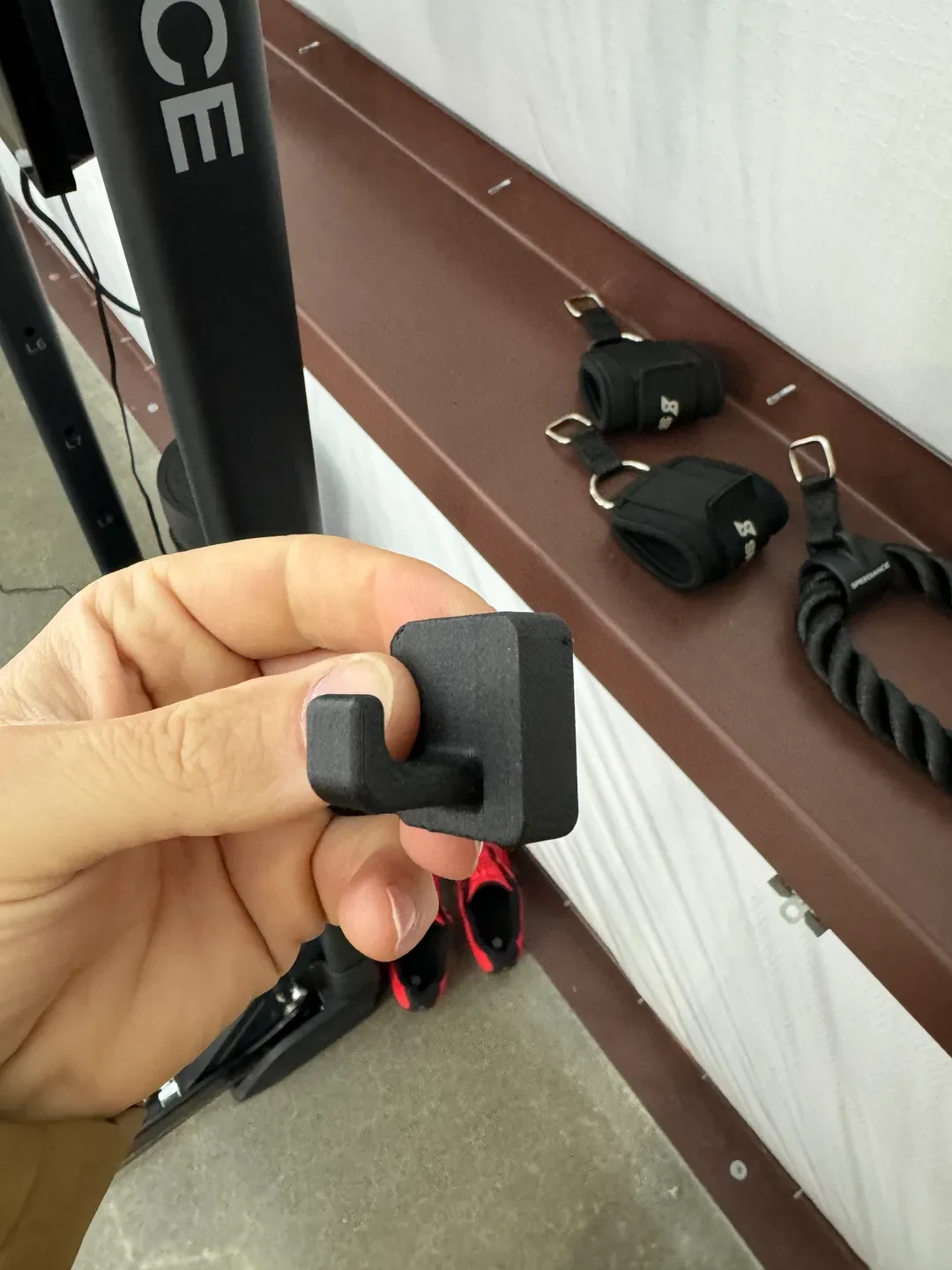

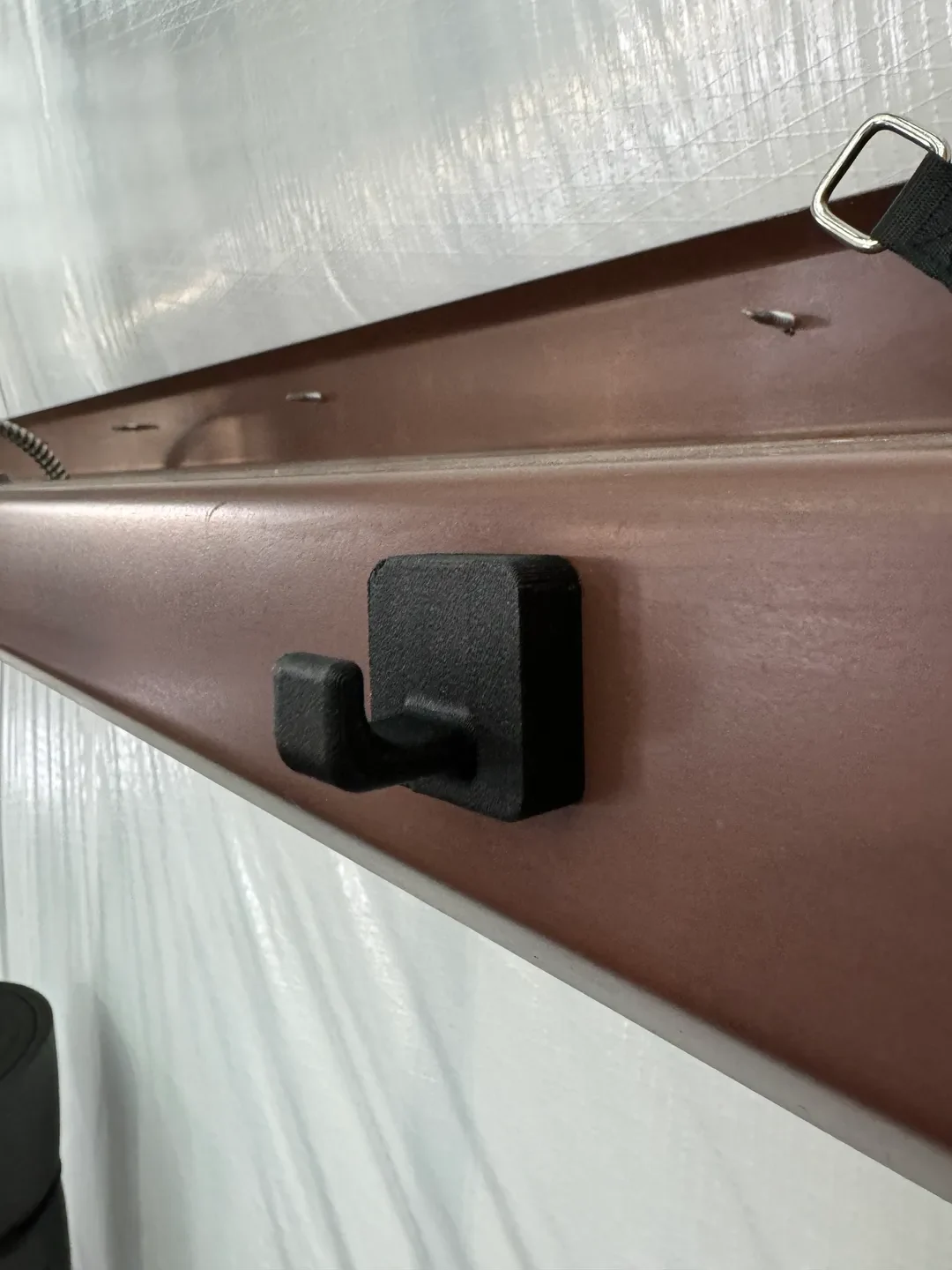

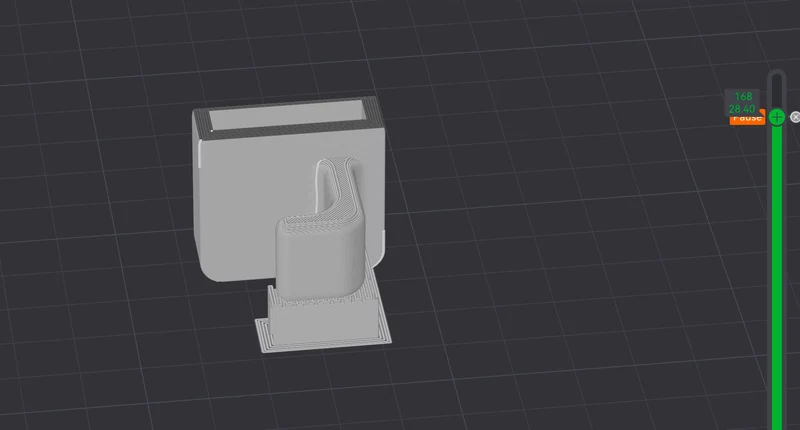

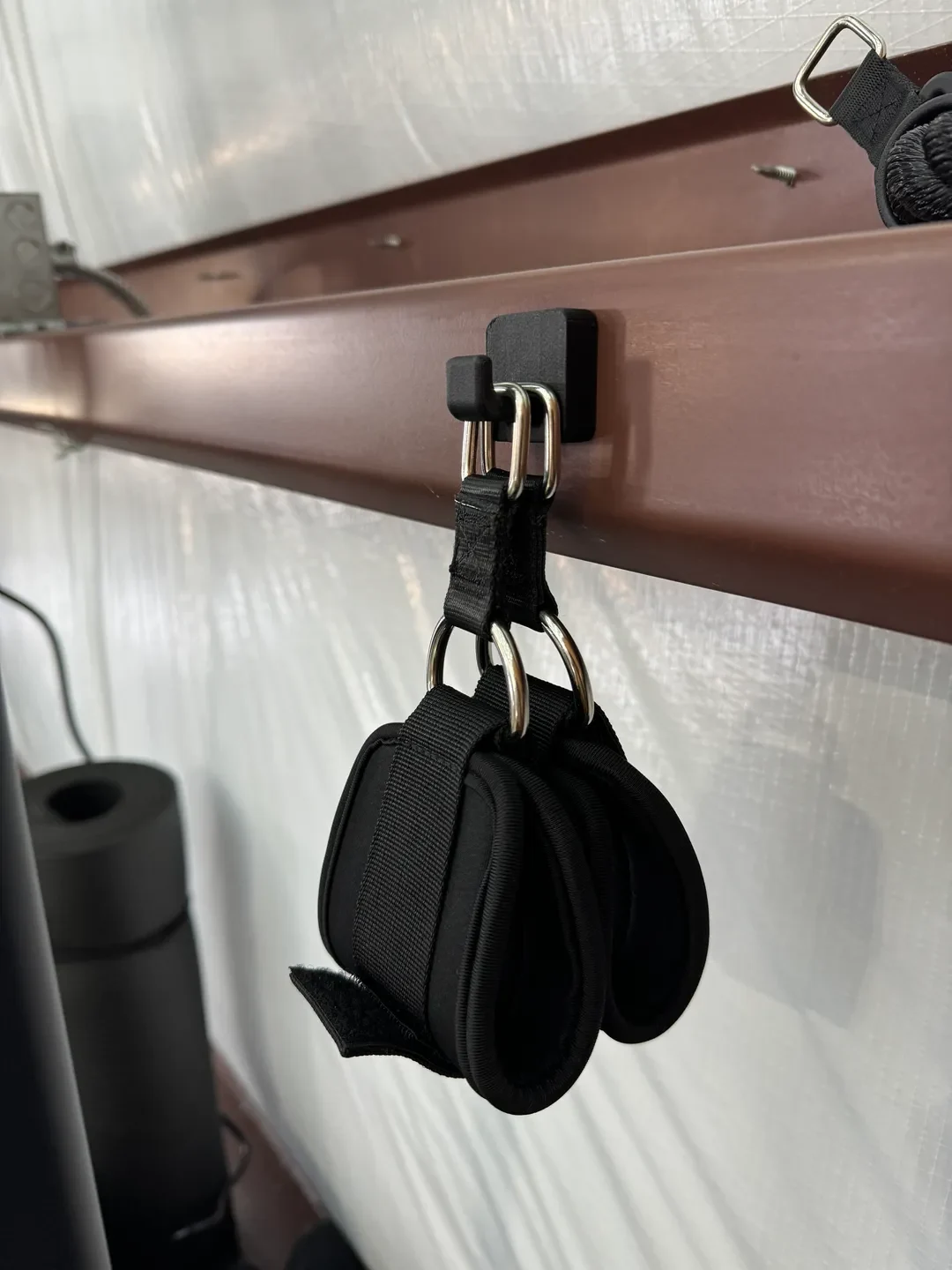

Это крючок, который я разработал для хранения некоторых аксессуаров для тренажера. Я хотел, чтобы они прикреплялись магнитом к стене позади тренажера. Я спроектировал деталь с камерой внутри, которая подходит для редкоземельного магнита диаметром 25 мм, и сконструирована таким образом, что печать приостанавливается прямо перед фаской в ​​верхней части камеры (высотой около 28,4 мм или на линии 168, если печатается с высотой слоя 0,2 мм), затем магнит вставляется на этой высоте, а затем печать продолжается сверху, чтобы полностью заключить магнит в деталь. В bambu studio (и, вероятно, в большинстве других слайсеров) вы можете просто разрезать часть, затем перетащить панель слоя Z вниз в окне предварительного просмотра на высоту, на которую вы хотите приостановить, затем щелкнуть правой кнопкой мыши и добавить паузу. Затем вам просто нужно разрезать его, и он автоматически прекратит печать на правильной высоте. Затем вы можете вставить магнит и нажать «Возобновить» на принтере.

Для этой модели требуются опоры для самого крючка, я покрасил опоры вручную, но если вы позволите использовать автоматические опоры, убедитесь, что они находятся только над станиной, иначе они заполнят прорезь, в которую входит магнит, и вставить магнит будет невозможно.

Вот ссылка на магниты, которые я использовал: https://a.co/d/8LTGwc3

Мои настройки печати:

Высота слоя 0,2 мм

4 стены

25% заполнение

Добавлена поддержка (только вне кровати!)
