Супер страшный плавающий пивной кран-призрак.........

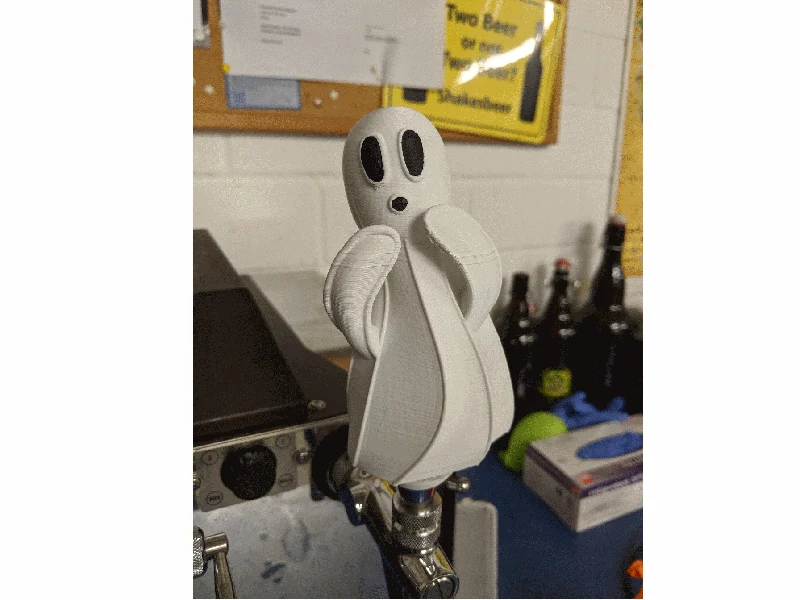

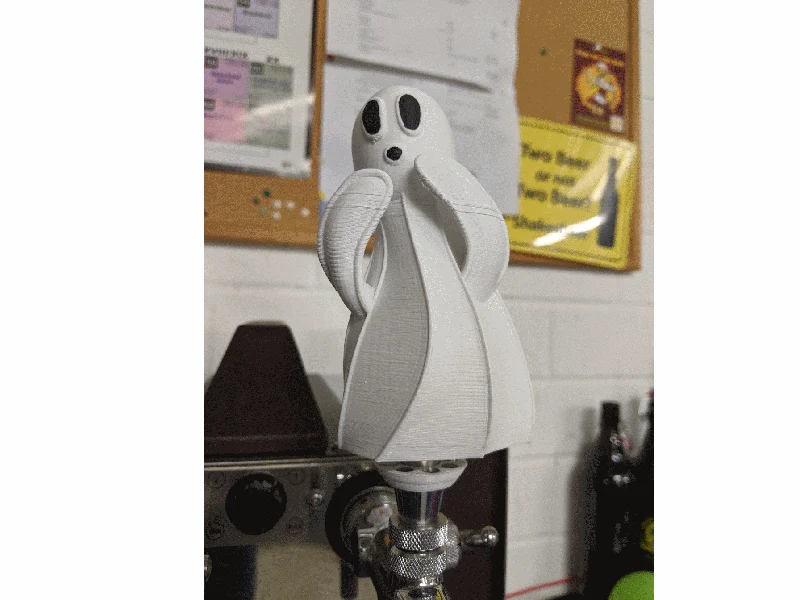

Этот (не такой уж маленький) пивной кран-призрак плавает на магнитах и создан для крафтового пива на вечеринке в честь Хэллоуина. Он может вращаться и обладает приятной магнитной «пружинистостью». Смело скачивайте, собирайте и пробуйте сами.
Это ремикс моего «суперстрашного плавающего призрака» с увеличенным размером призрака и другим расположением магнитов, потому что призрак тяжелее. Проектирование выполнен�� с использованием Gravity Sketch VR, Solidworks и Microsoft 3D Builder.
К сожалению, на моем (не пруса) принтере во время печати произошел ужасный сдвиг слоев :(
Инструкции по сборке:

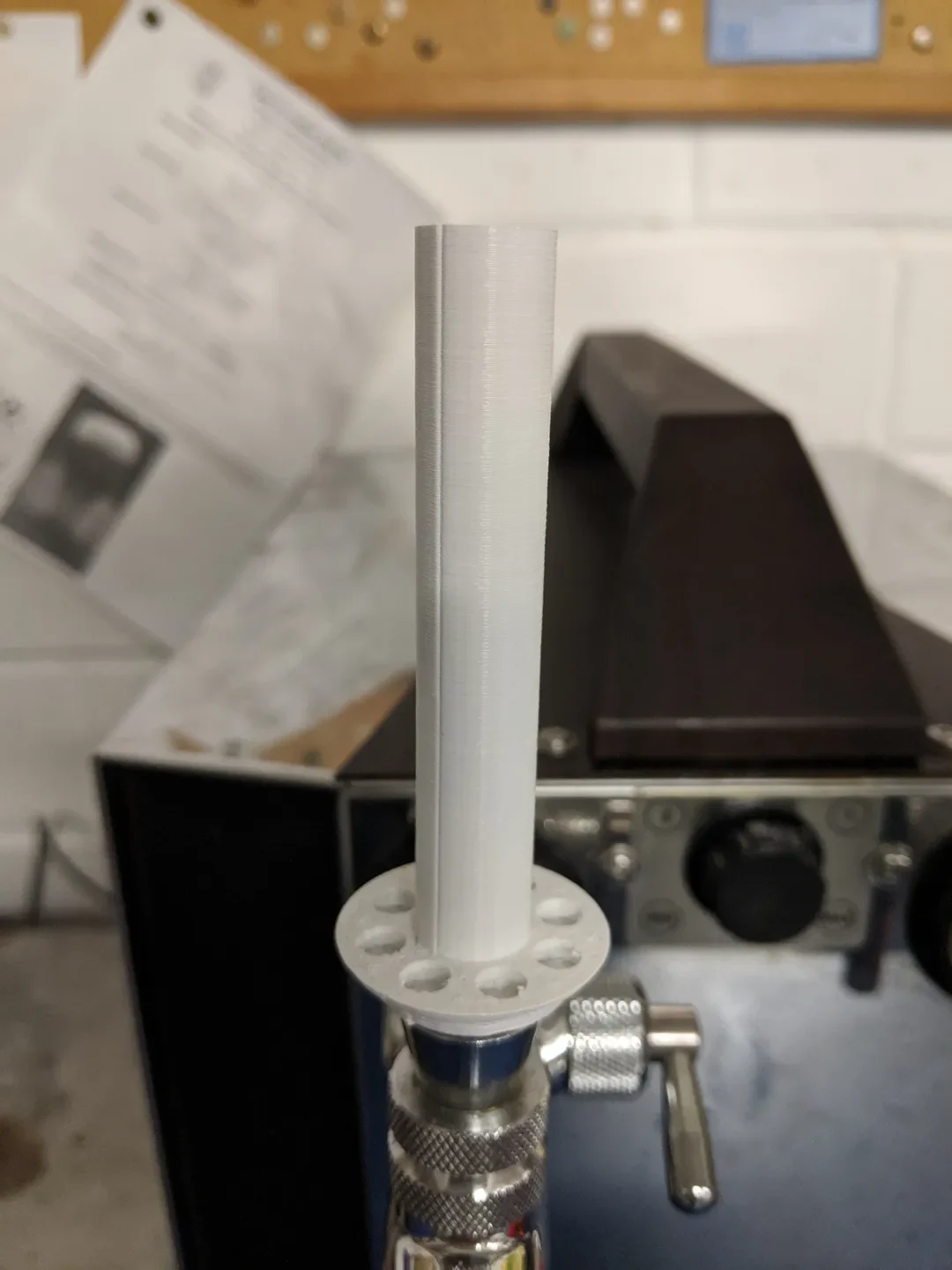

В зависимости от вашей системы разлива пива вам понадобятся напильники «Основание с магнитами и колонной» с резьбой подходящего размера. Я включил наиболее распространенные размеры (3/8 дюйма 20 для США или M20-10 для Европы) как .stl и .step для дальнейшей модификации в зависимости от вашей резьбы (см. 3, 6 и 7). Кроме того, для большей надежности лучше использовать металлические вставки с резьбой.

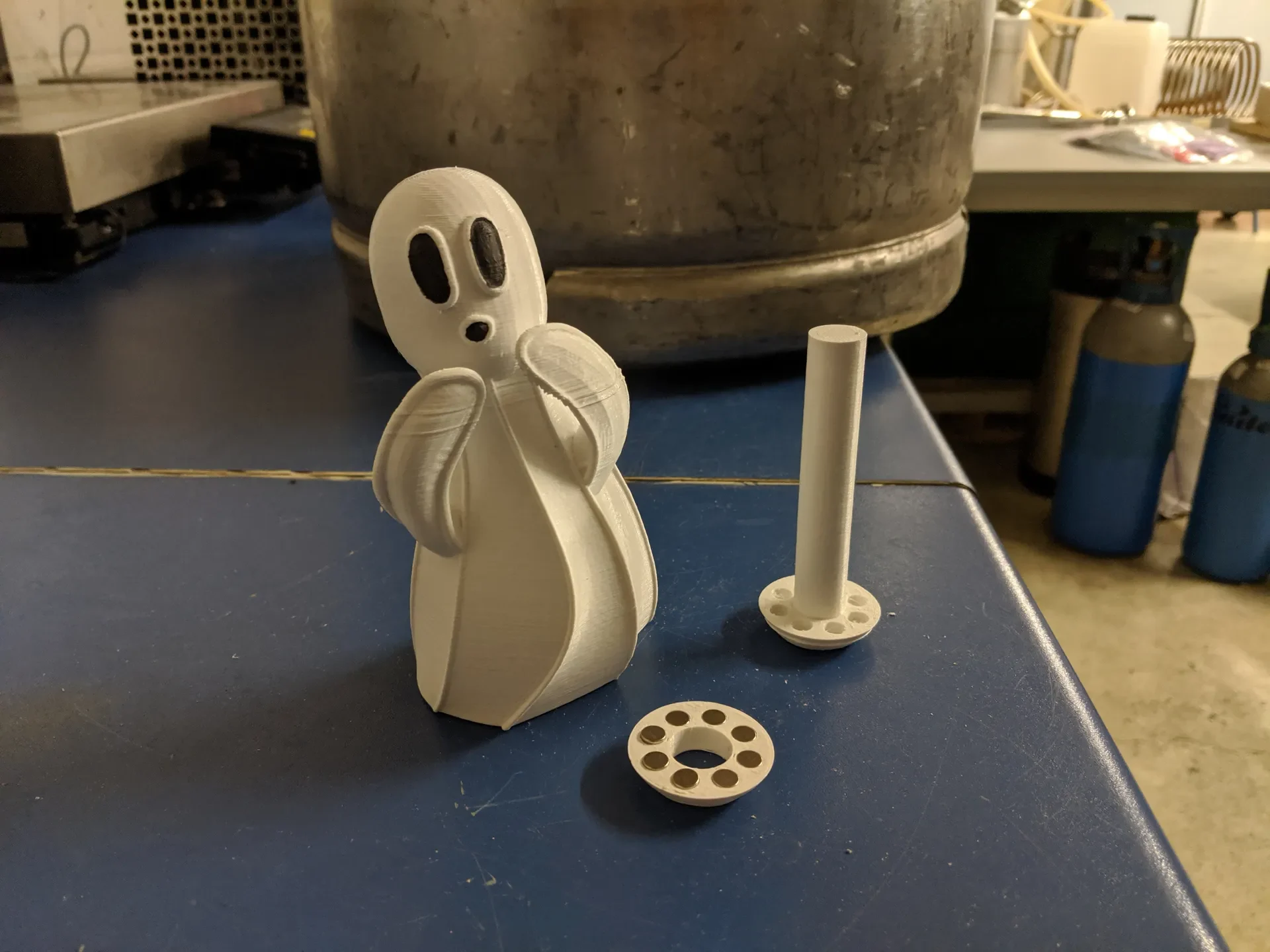

Затем вставьте в основание 8 неодиновых магнитов размером 6 х 3 мм. Затем воткните в призрака 5 магнитов в противоположной ориентации; это заставляет призрак «плавать» и свободно вращаться.
Мы используем алюминиевые стойки с уже встроенной резьбой для нашей системы смесителей. Это позволяет использовать файл «Основа с магнитами» и переключать пивные краны, напечатанные на 3D-принтере, для каждого случая.
Я включил файл «отверстия для призраков» .STEP, а также файл «Призрак для модификации» для дальнейшей модификации вашей системы смесителей.
Распечатать инструкции
Я рекомендую напечатать «Основу с магнитами и колонной» со стойкой с 5 периметрами и заполнением не менее 25 % для повышения стабильности a (после того, как задействовано пиво), поскольку она будет испытывать наибольшую нагрузку. Шлифование этой части после печати может помочь с «пружинистостью» и вращением призрака.
Модель-призрак должна быть напечатана с двумя периметрами и низким заполнением (10 %), чтобы она была достаточно легкой и легче плавала.
