Чехол для шлюза ESP32-Modbus (FreeCAD)
Ворота
Чтобы подключить фотоэлектрический инвертор к среде SmartHome, пользователь Github @TobiasFaust разработал замечательный проект SolaxModbusGateway — большое ему спасибо!
Его шлюз состоит из платы ESP32 и платы интерфейса RS485. ESP32 подключается через интерфейс RS485 к инвертору, и таким образом ESP отправляет команды для считывания значений из инвертора. ESP32 преобразует значения и отправляет их по Wi-Fi на MQTT-сервер SmartHome. Обслуживание шлюза может осуществляться через Web-интерфейс.
Дело

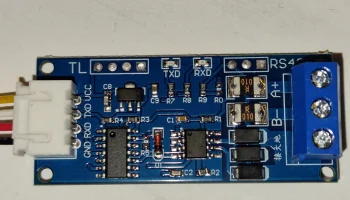

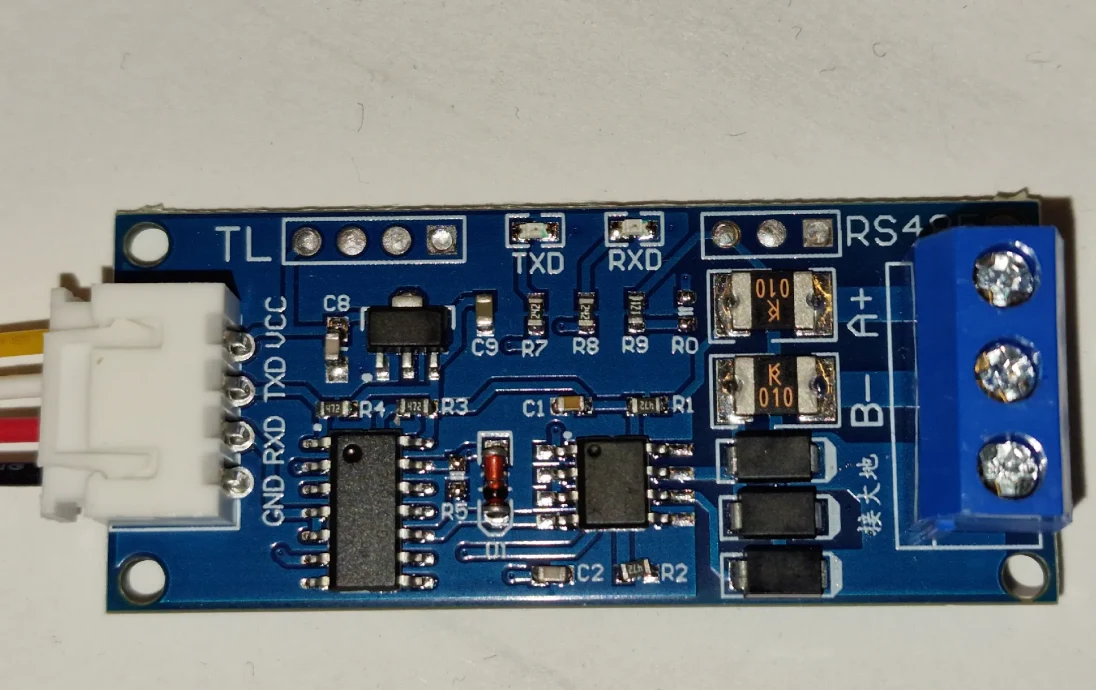

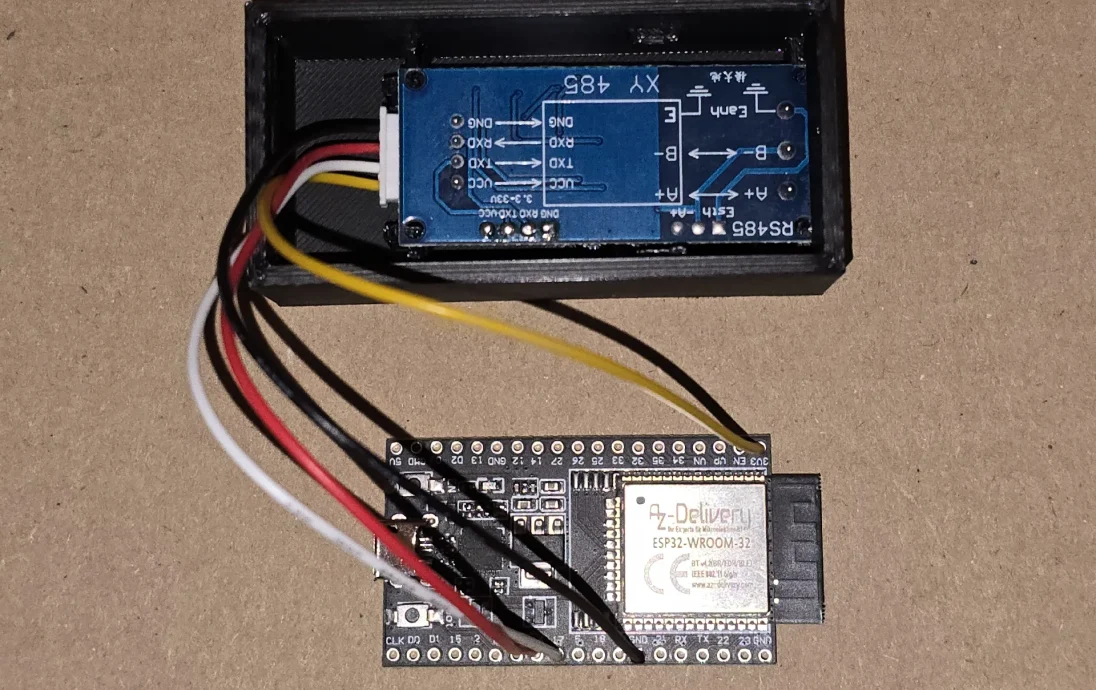

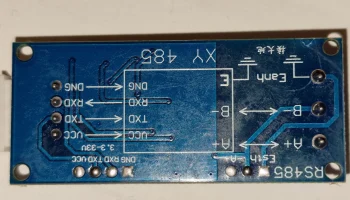

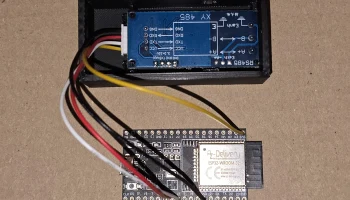

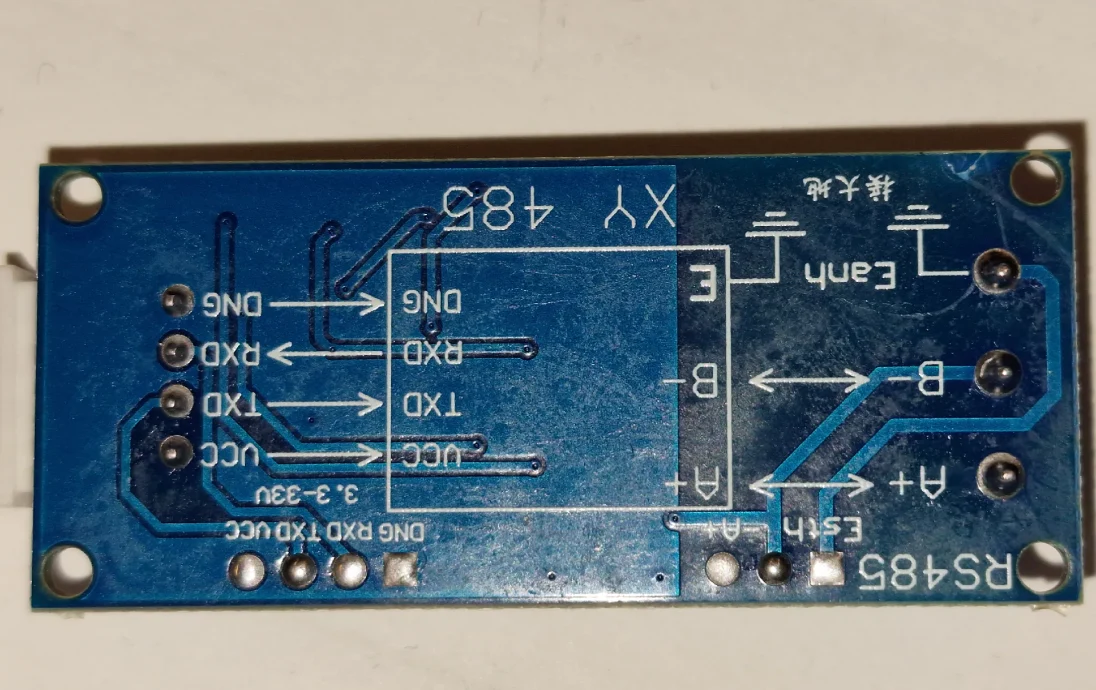

Шлюз состоит из комплекта разработчика ESP32 Board C V4 из поставки AZ и модуля преобразователя последовательного порта XY-K485 TTL в RS485.

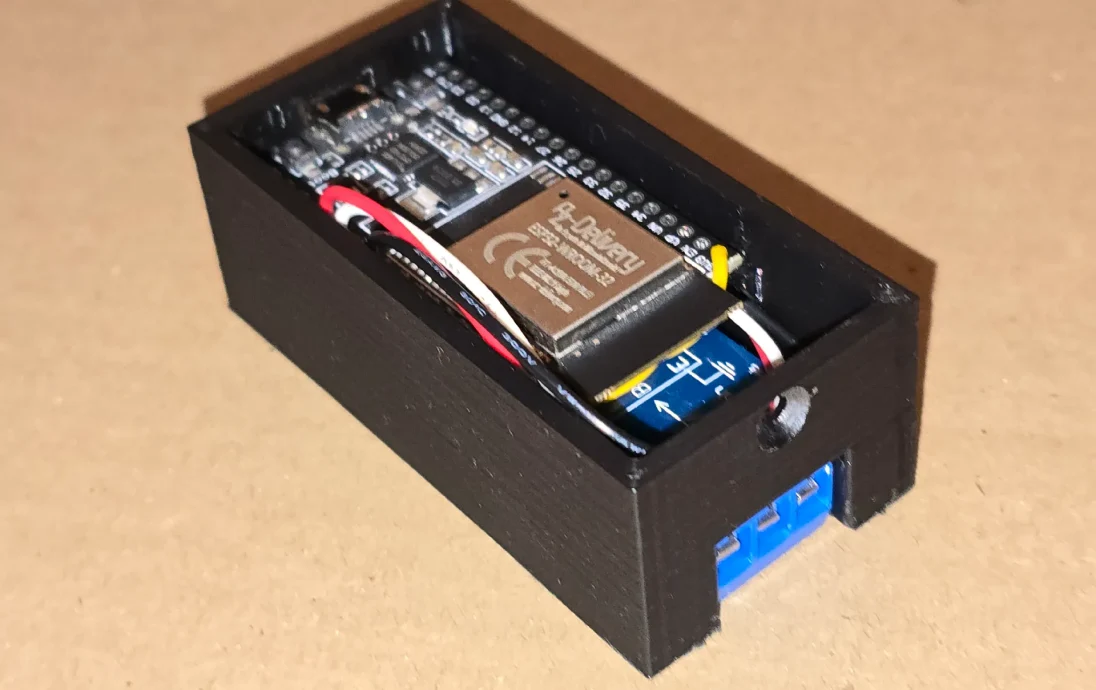

Чтобы разместить шлюз в подвале (где находится инвертор), я создал компактный корпус для хранения двух модулей.

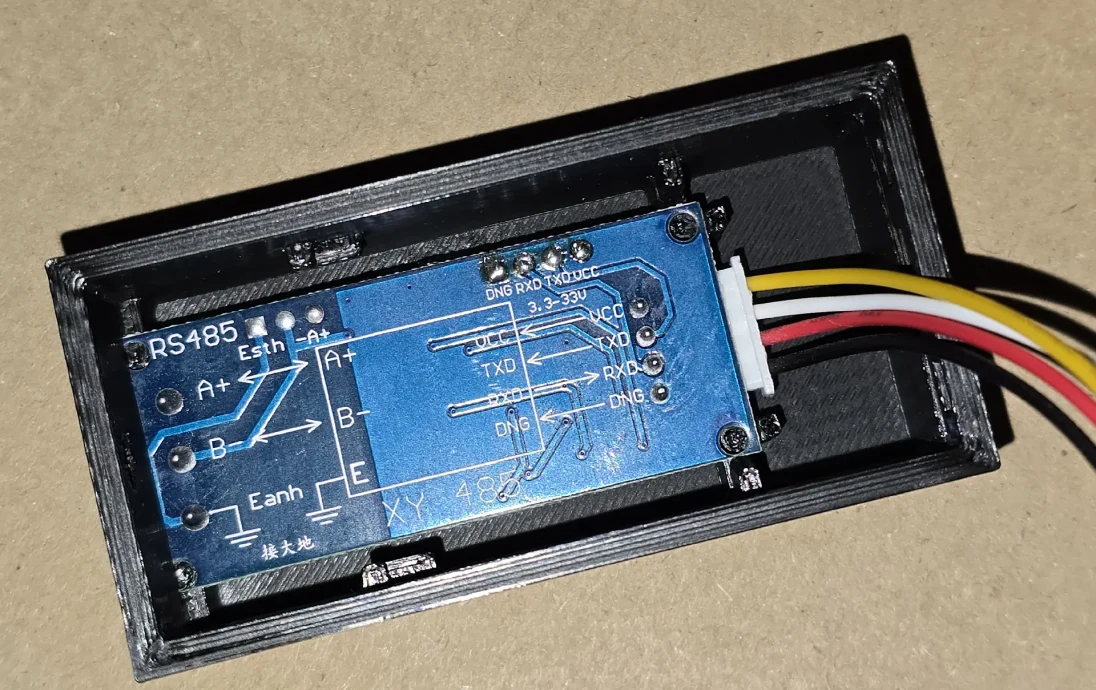

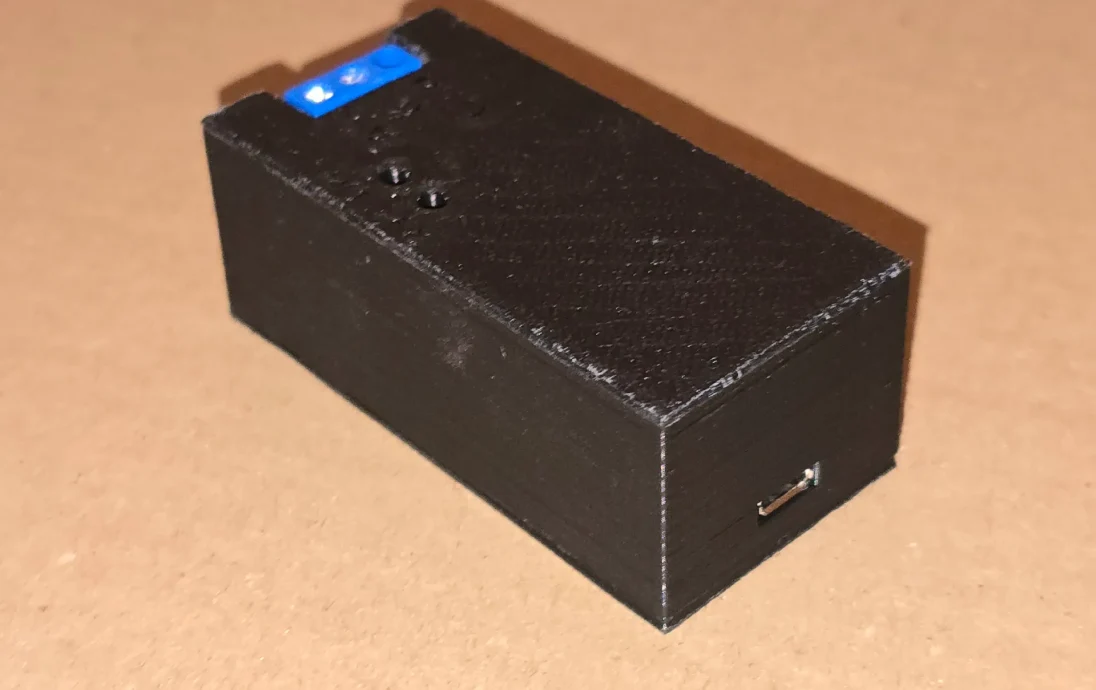

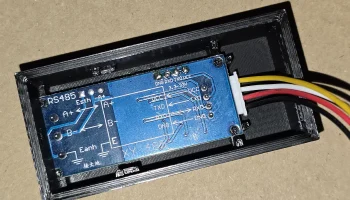

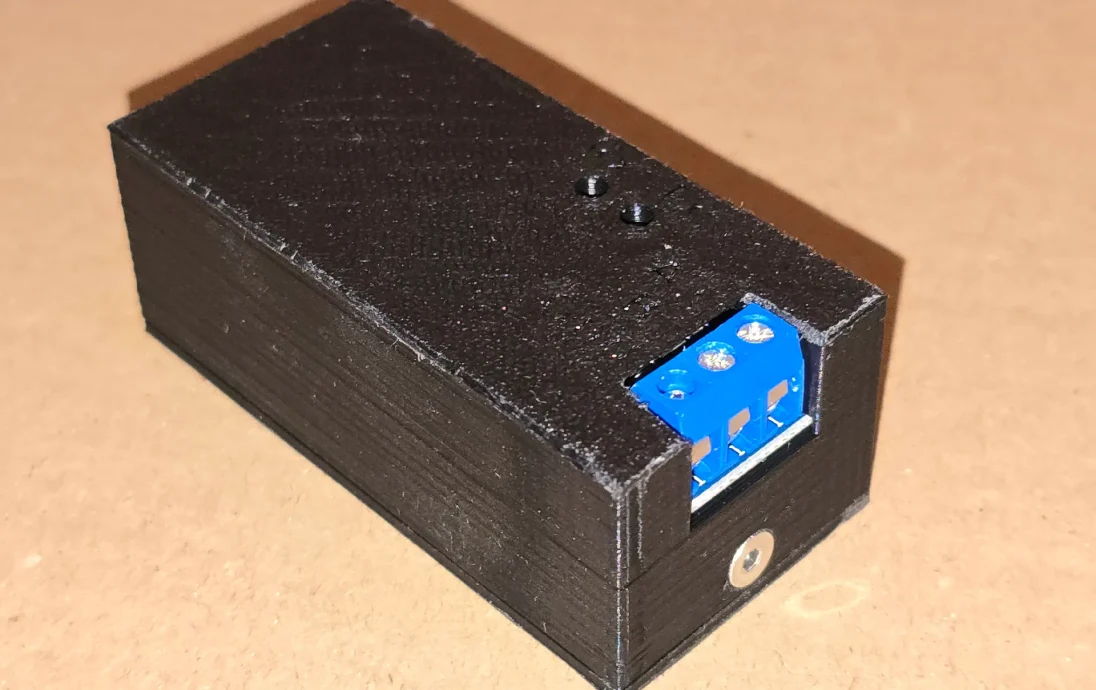

Он имеет отверстия для питания ESP32 через USB и для подключения проводов Modbus к винтовым клеммам на интерфейсной плате. Я спроектировал два отверстия, чтобы видеть светодиоды RX и TX интерфейса и наблюдать за связью.
Я разработал варианты корпуса для установки внешней антенны спереди или сверху корпуса и наличия крючка для крепления кабеля Modbus с помощью кабельной стяжки.

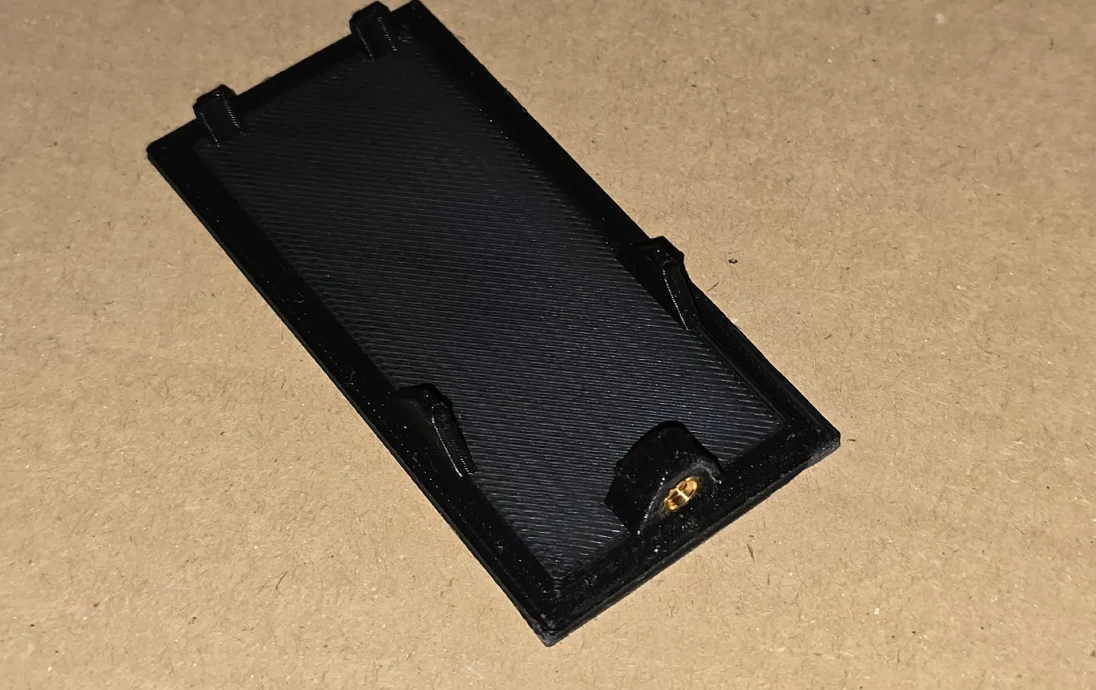

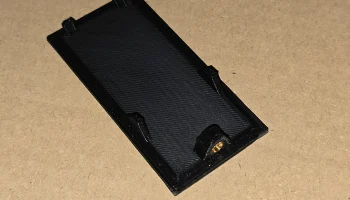

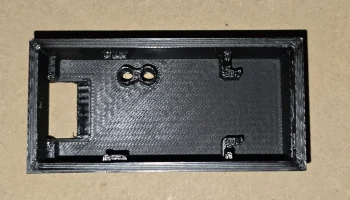

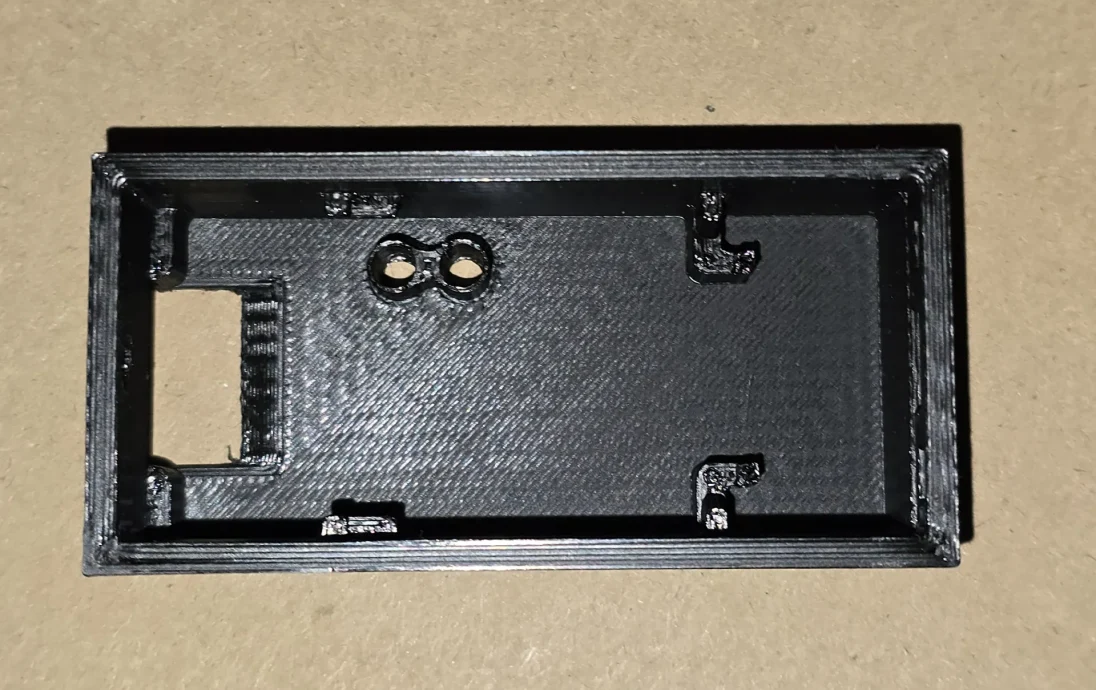

Для конструкции Case требуется только один винт и одна термовставка, отпечатки защелкиваются или удерживаются на мест�� верхней крышкой.
Помимо STL, я опубликовал здесь свой FreeCAD-файл, чтобы вы могли модифицировать Корпус или построить на его основе что-то новое. В файле CAD вы найдете корпус, крышки и дополнительные макеты плат ESP32 и плат RS485. Существует встроенная электронная таблица, содержащая параметры для изменения модели, например. толщина стенок корпуса. В параметрах можно переключаться между передней и верхней антенной. Чтобы получить корпус без держателя кабеля, вернитесь в дереве проектирования к точке, предшествующей началу проектирования держателя, и экспортируйте туда STL.
Здание
Необходимые материалы для дела:
одна термовставка Ruthex M3s для крышки
один винт М3х6
немного краски, чтобы разметить надписи, если хотите
Все части корпуса были напечатаны из черного PLA от Eryone на моем Anycubic SonicVyper, сопло 0,4 мм, LH 0,2 мм, LW 0,4 мм. Все детали можно печатать без подставок — все свесы выполняются под печатаемым углом.
На верхней части корпуса разъем RS485 и светодиоды имеют маркировку, выполненную выгравированными буквами. Вы можете выложить гравюры белой краской (в черном футляре) — они хоро��о просматриваются.
К сожалению, мой первый слой отпечатка не был оптимизирован — поэтому на первых слоях у меня было слишком много материала, и я не получил чистую гравировку. На другом отпечатке это сработало и выглядело хорошо… но я не делал фотографий, чтобы показать их здесь.
