TriHex - настольные плитки ландшафта.........
Введение

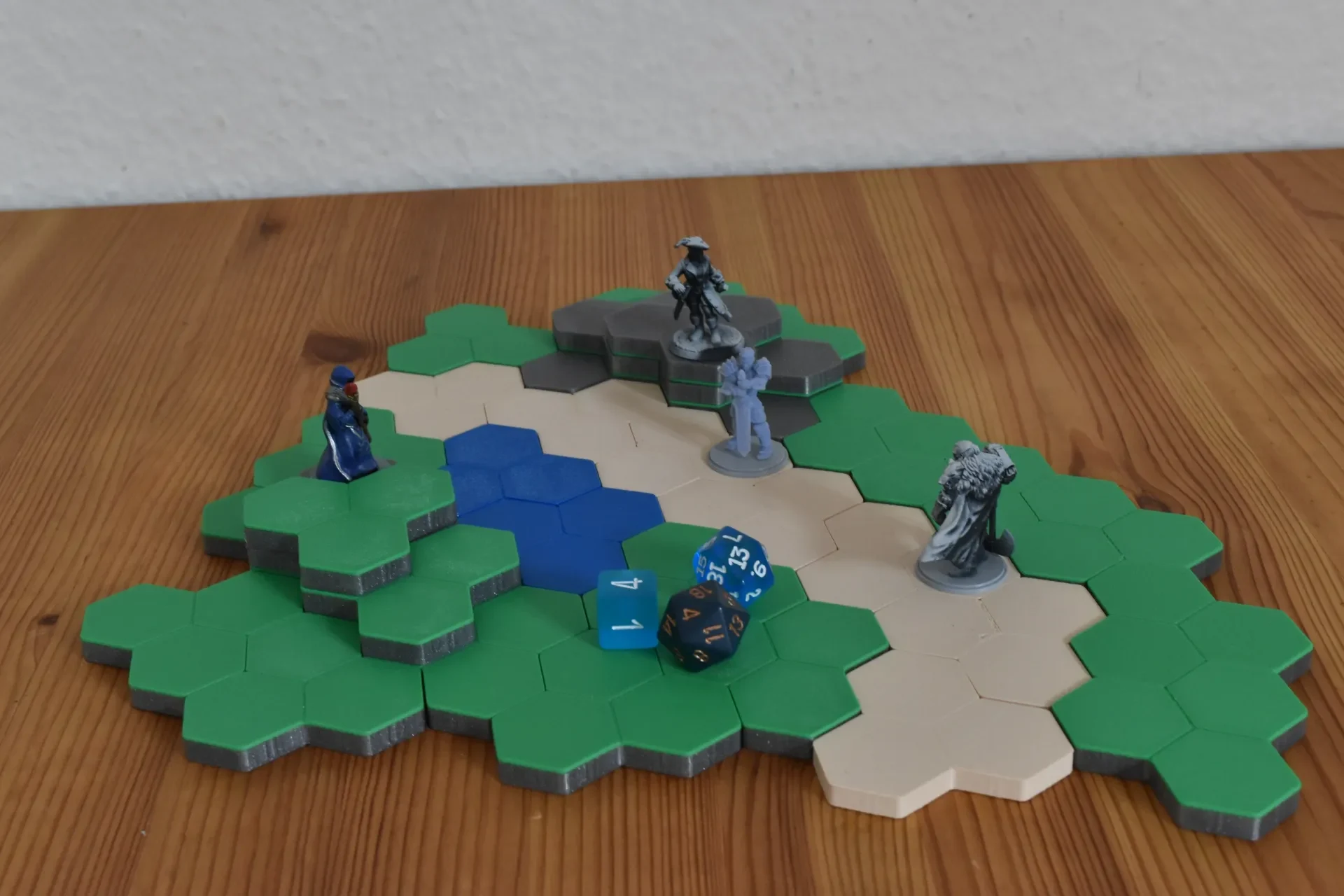

В моей игре Pathfinder для боя всегда использовались двухмерные карты сражений, но, поскольку она была двухмерной, она никогда не отражала ландшафт местности. Поэтому долгое время мне хотелось визуализировать окружающую среду более детально. Обычные плитки подземелий требовали слишком много печати и покраски, но при этом они не были такими универсальными.

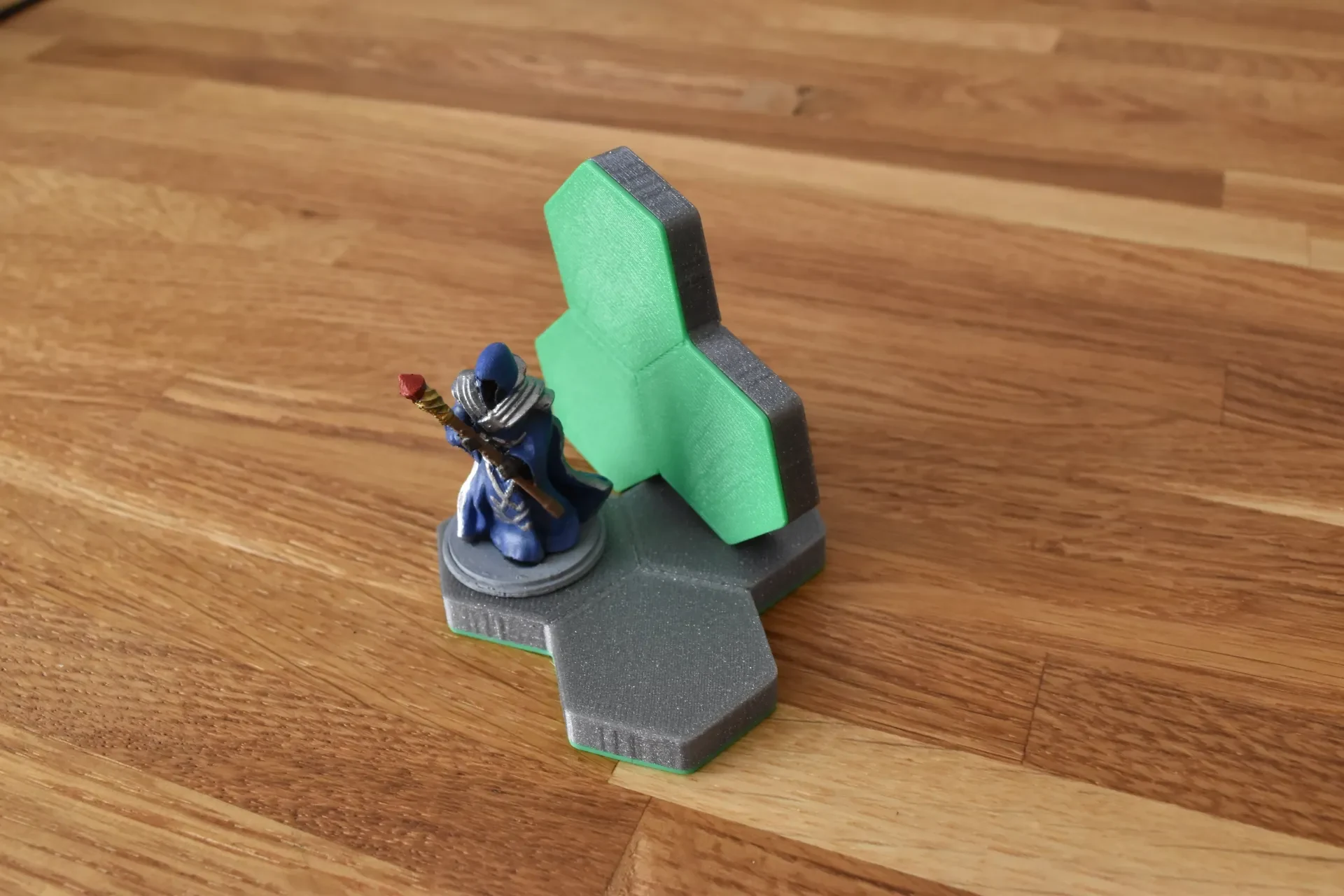

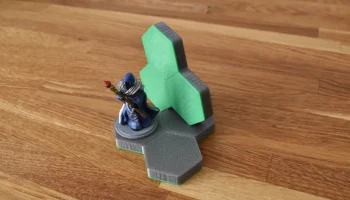

Итак, после пары прототипов я придумал этот дизайн трехгекса��ональной плитки. Мне это очень нравится, и я думаю, что некоторым из вас тоже.
На этот дизайн меня вдохновили жители Terragon Terrain. Они создали потрясающий кикстартер, но на данный момент не начали продажи на общем рынке. Поэтому я решил сделать DIY-вариант.
Проверьте их на https://terragons.com/
Особенности:
Свободно вращающиеся шариковые магниты для легкого выравнивания
двойные стороны для двойного типа местности с половиной магнитов
максимально низкая стоимость нити
удобная конструкция корпуса-крышки для легкой печати и возможной разборки
Я решил сгруппировать шестиугольники в плитки по три, чтобы сэкономить на магнитах, сохраняя при этом большую часть удобства использования. На 33% меньше магнитов, что делает их намного дешевле, чем печать отдельных шестигранников. Если вы хотите еще больше снизить затраты, вы можете заменить некоторые магниты шарикоподшипниками. Имейте в виду, что это, вероятно, будет стоить вам возможности расположить их в любом направлении. В будущем я проведу несколько тестов, но сейчас у меня нет стальных подшипников.
Почему шестигранники?
В основном потому, что мне нравятся шестиугольные формы.
Как и во всем, здесь есть свои преимущества и недостатки. Они хорошо укладывают плитку и создают сильные магнитные связи, а формы становятся намного более естественными. И хотя во многих популярных системах TTRPG используется дюймовая сетка, большинство систем можно без особых усилий преобразовать в шестиугольную систему. Например, Pathfinder отлично работает с гексами, поскольку заклинания движения и области действуют намного проще. Хотя интерьеры немного причудливы (предполагаю, что в вашей кампании никогда не были углы в 90° :D).
В конце концов, я думаю, это зависит от личных предпочтений.
Спецификация материалов

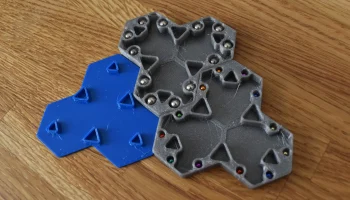

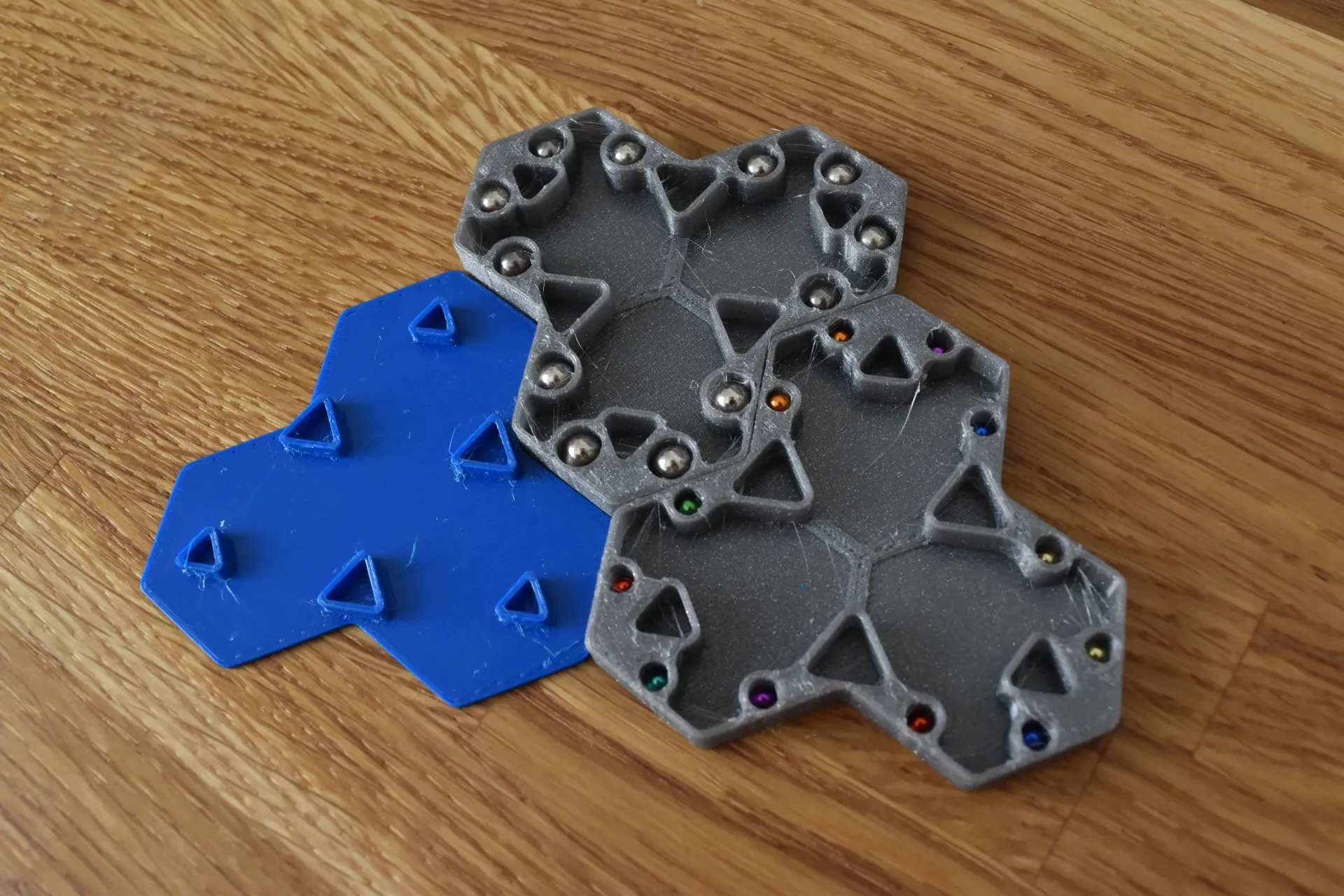

Каждая плитка TriHex состоит из корпуса, крышки и 12 магнитных шариков.
Я лично заказывал магнитные шарики диаметром 3 мм, потому что там, где я живу, они были существенно дешевле. Если бы я сделал это снова, я бы выбрал магниты диаметром 5 мм. Они намного приятнее складываются вместе, а также лучше складываются вертикально.
Для одной плитки (с моими настройками принтера) вам понадобится:
12 магнитов
5,7г нити для тела
3,6 г нити для верха
Для 75 плиток вам понадобится:
900 магнитов
~ 450 г нити для деталей тела
~ 270 г нити для верхних частей
примерно 45 часов времени печати
Печать
Обычно я кладу десять штук на сборочную пластину и позволяю принтеру их разорвать. Установите высоту слоя на 0,2 мм. Толщина стенок оптимизирована так, чтобы занимать только два периметра по 0,45 мм. Я бы порекомендовал отключить функцию заполнения пробелов. Вы также можете отключить заполнение, так как там почти ничего нет, а детали прекрасно соединяются.
Высота слоя 0,2 мм
Ширина экструзии 0,45 мм
без заполнения пробелов
нет заполнения
Зазор между прессовым соединением корпуса и крышкой составляет 0,06 мм. Для моего принтера и материала это работает очень хорошо. Детали сцепляются друг с другом и не разъединяются.
Если ваша машина не может соблюдать допуски, не стесняйтесь комментировать, и я загружу пару разных размеров зазора.
Думаю, это все, что у меня есть на данный момент.
Если вы решите попробовать это, пожалуйста, опубликуйте make. Мне бы хотелось увидеть ваши творения и истории, для которых вы решите использовать эти плитки. Если у вас есть конструктивные отзывы, дайте мне знать, как их улучшить.
