Ракета Сатурн V - многоступенчатая модель с магнитной свя...

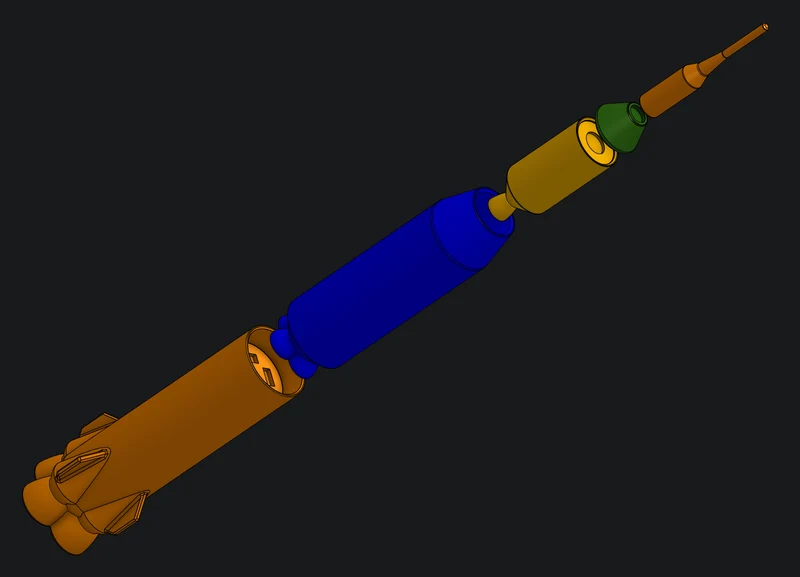

Неудовлетворенный существующими вариантами, я решил разработать свой собственный вариант легендарной ракеты Сатурн V. Он примерно соответствует размерам автомобиля в масштабе 1:200, но включает в себя несколько настроек, позволяющих распечатать его на Prusa Mk3 (или любом другом FDM с аналогичным объемом сборки) практически без опор. Он включает в себя вырезы для крепления магнитов для соединения ступеней вместе и два внутренних отверстия для укрепления хрупких деталей.
Распечатайте каждую деталь в ориентации по умолчанию (вертикальной) с включенной поддержкой «только на рабочей пластине» и порогом вылета, установленным на 40 или ниже. Это должно привести к созданию поддержки только для деталей 2-5 для их нижних вырезов под магниты. Убедитесь, что ваш слайсер не добавляет вспомогательный материал внутрь узких трубок на частях 3 и 5, так как его будет невозможно удалить.
Чтобы использовать магнитное крепление, вам понадобится суперклей и следующие магниты:
8x 12x6x3 мм
4x12x3 мм круглые
2x 15x2 мм круглые
Кроме того, вы можете дополнительно добавить стержень 3x35 мм для усиления двигателя Этапа 3 (часть 3) и стержень 2x100 мм для усиления системы аварийного спуска (часть 5).
Ссылка на дизайн OnShape
