Мини-песочный стол

Введение

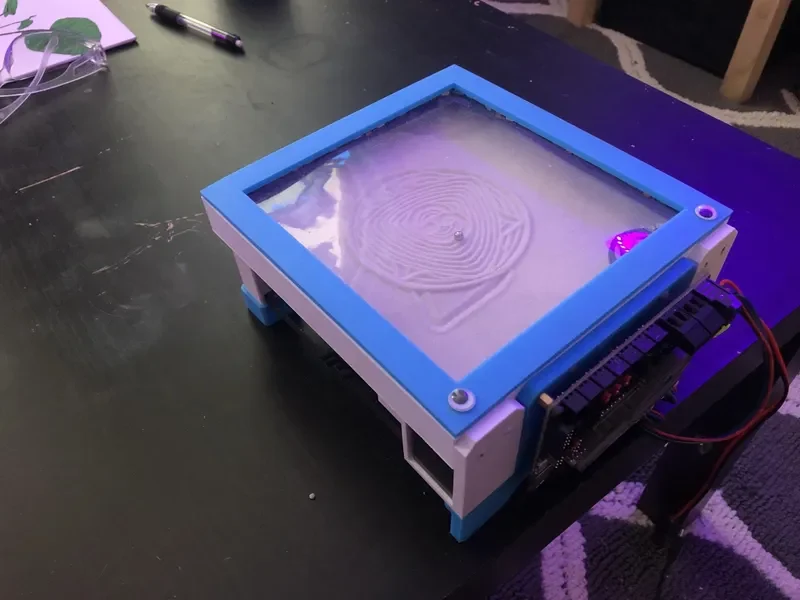

Этот проект начался как задание на одном из моих занятий по быстрому прототипированию, однако быстро превратился в одно из моих любимых творений. Идея заключалась в том, чтобы построить уменьшенный стол Сизифа, используя дешевые детали, которые можно было бы разместить на моем столе как маленькую настольную игрушку в стиле дзен.

Ресурсы

БОМ: Ссылка

В документе спецификации есть две вкладки: одна для AliExpress и одна для Amazon. Ссылки AliExpress будут дешевле, но их доставка может занять несколько месяцев. Amazon стоят дороже, но большинство из них, если не все, доступны в Prime, поэтому вы можете получить все детали за 2 дня.

Гитхаб: ссылка

В GitHub всегда будут самые свежие файлы. Если я внесу какие-либо изменения, я обновлю страницу «Печать», но GitHub автоматически синхронизируется, поэтому в конечном итоге она станет более актуальной.

Шаблоны/GCODE

Я использовал Sandify для создания шаблонов GCODE для таблицы. Рабочая область составляет 120x120 мм, поэтому большинство рисунков необходимо уменьшить. Если вы хотите, чтобы программа выполняла цикл, вам придется добавить M808 L0 к начальному GCODE и M808 к концу GCODE при экспорте с веб-сайта. Если вы знакомы с программирова��ием, то это, по сути, команда GOTO, позволяющая программе перейти к началу, когда она дойдет до конца. Более подробную информацию можно найти здесь. При сохранении файла на SD-карту имя файла должно быть «auto0.g». Это сделано для того, чтобы Marlin начал запускать программу, как только плата загрузится.

Информация о дизайне

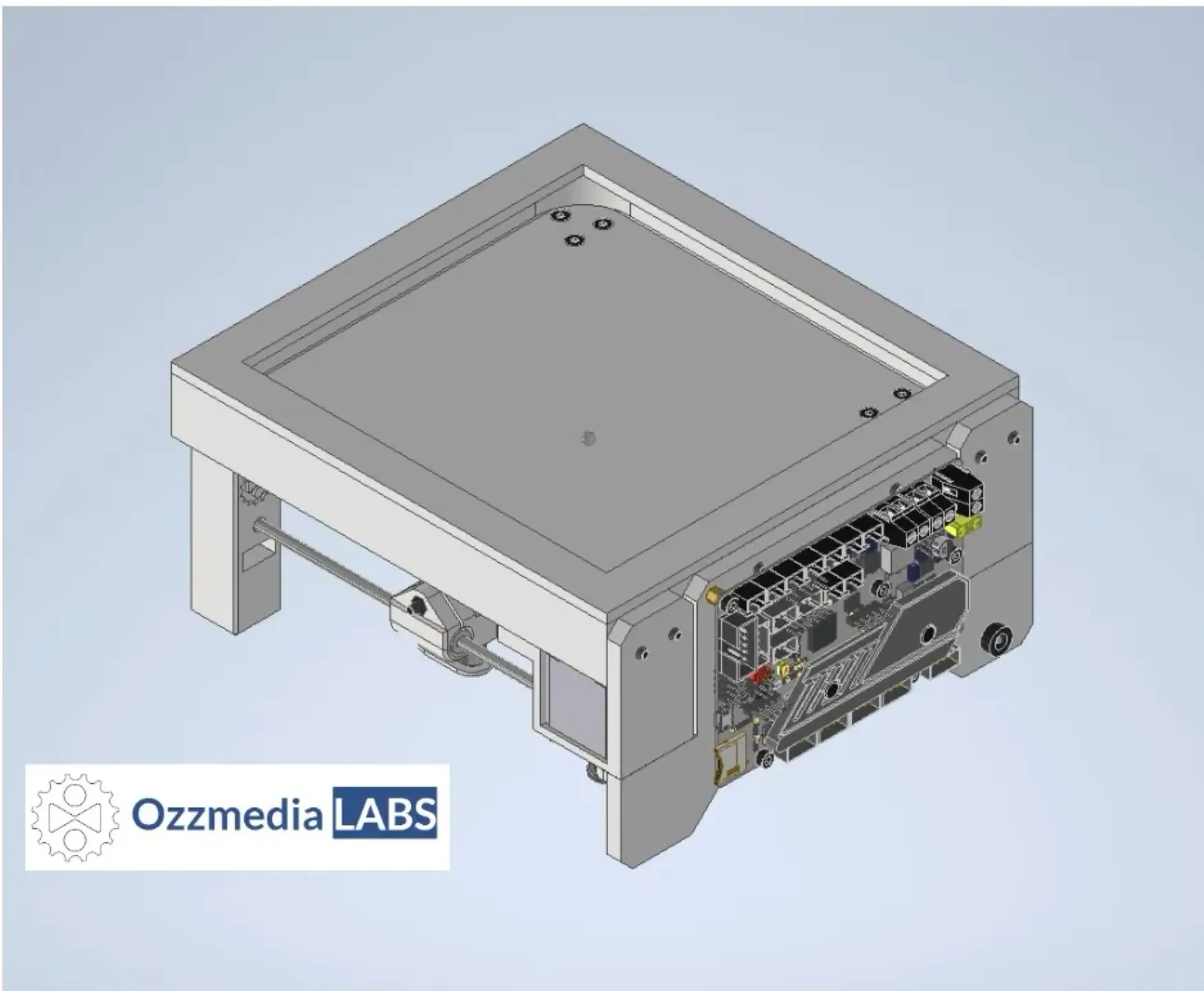

Все детали разработаны в Autodesk Inventor, Solidworks и Fusion360 должны иметь возможн��сть открывать файлы деталей и сборок, однако используемая мной связь параметров не будет перенесена. Большинство деталей управляются параметром высоты двигателя в файле NEMA 11. Текущая модель рассчитана на двигатель длиной 28 мм. Если вы приобретете двигатель длиннее или короче, необходимо будет создать новый набор файлов. Если у вас нет доступа к Inventor, сообщите мне, и я смогу создать файлы для двигателя вашего размера.

Шаблоны

Есть 2 шаблона для обрезки стержней. Большинство стержней диаметром 4 мм имеют длину, превышающую необходимую, поэтому шаблоны позволят вам использовать дремель или что-то подобное, чтобы их обрезать. Шаблоны обрезают стержни немного короче (3 мм), чтобы оставалось место для любого набора допусков по осям X и Y.

Некоторые примечания
Все детали (кроме 1) можно печатать без подставок.

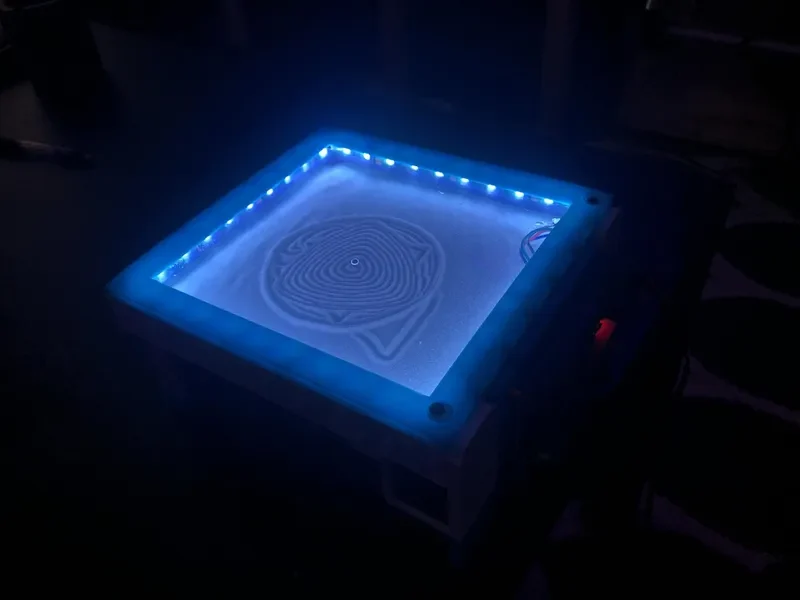

Я рекомендую 100% заполнение детали «Sand Cover», чтобы остановить утечку света.
В прилагаемом PDF-файле приведены инструкции по сборке. Если у вас есть какие-либо отзывы об инструкциях, пожалуйста, дайте мне знать.
Я использую несколько странную схему именования своих болтов:
FHCS — Винт с плоской головкой, это винт с потайной головкой.
SHCS — Винт с головкой под торцевой ключ, стандартный винт с головкой под торцевой ключ, шестигранный привод
Все пластиковые детали были напечатаны на моих МК3.
Правки

Редактирование от 12.06.22: я обновил «Крепление холостого подшипника», чтобы использовать тот же FHCS M3 x 16 мм, который используется в других местах.

Редактирование от 13.06.22: Переделал крепление ремня. «Нижнее магнитное крепление» теперь не нуждается в поддержке: ремень удерживается на месте с помощью «Зажим для ремня» и винта M3 x 16 мм. Также обновлена ​​инструкция
