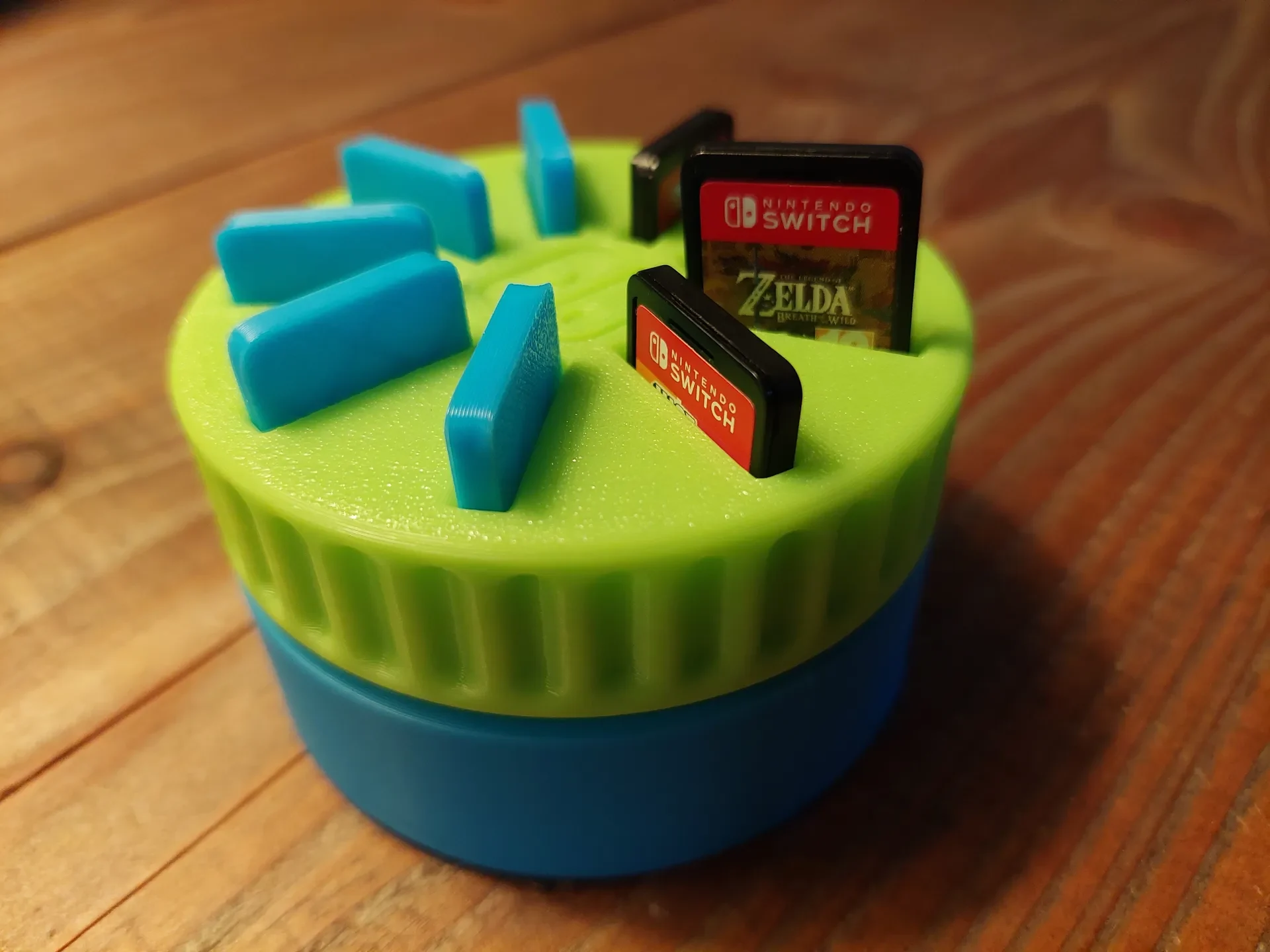

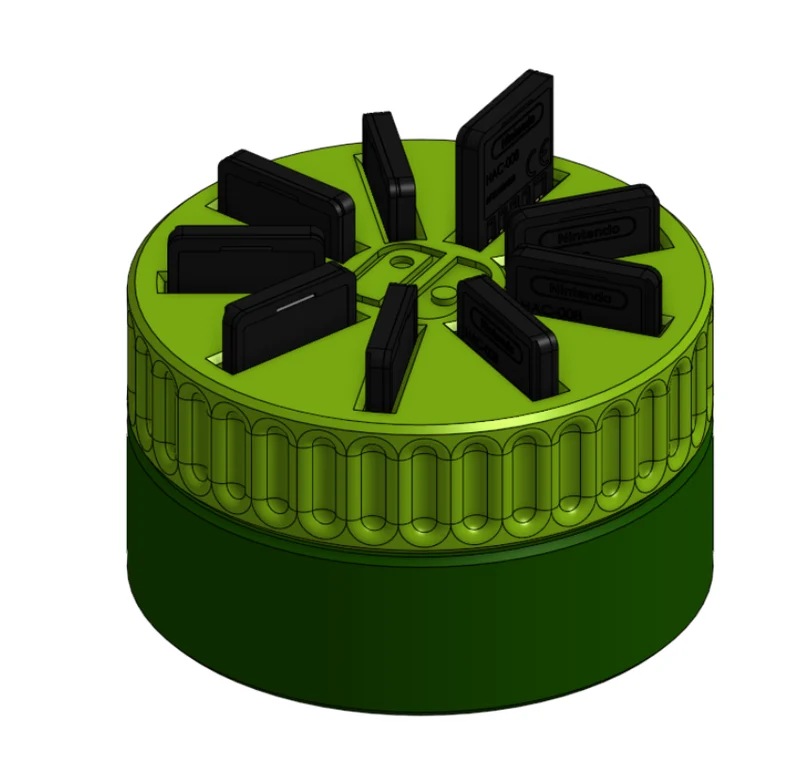

Поворотный держатель для игр Nintendo Switch.........

Всем привет!

Я сделал это для своего друга на Рождество и подумал, что вам, ребята, это понравится!

Короче говоря. Где-то в Интернете я увидел похожую конструкцию и захотел сделать ее для своего друга. Он использует СИЛУ!!! магнитов, чтобы поднимать игры по одной, чтобы их было легче выбирать.

Магниты не должны причинять вред игровым картам (какой-то парень на Reddit так сказал :) )
поскольку они не являются намагниченными типами хранения, такими как жесткие диски и дискеты.

Я сделал версии who. Один для подшипника типа 608 (наружный диаметр 22 мм, внутренний диаметр 8 мм и толщина 7 мм).
(безподшипниковый еще не проверял)

Спецификация (Спецификация)
1x топ
1x низ
9x штекер
9 магнитных рукавов
12 стержневых (дисковых) магнитов размером 5х5 мм.
1x M3x16 или M3x20
1x 608 подшипник (опционально, используйте файлы NO_BEARING)
Инструкции по печати

Опоры: Все детали МОГУТ быть напечатаны без поддержки, но рекомендуется поддерживать нижнюю часть, у потайного отверстия для винта.
Материалы: заглушка должна быть изготовлена из PETG для большей гибкости (с PLA не проверялось).

Сборка

ВНИМАНИЕ ОРИЕНТАЦИИ МАГНИТОВ!

Магниты на верх.

Необходимо:

9 магнитов 5х5 мм
9 магнитных рукавов
Нанесите немного быстросхватывающегося клея на одну из магнитных гильз.
Поместите магниты в гильзу, обращая внимание на то, чтобы все магниты имели одинаковую поляризацию.
Повторите для всех девяти частей.

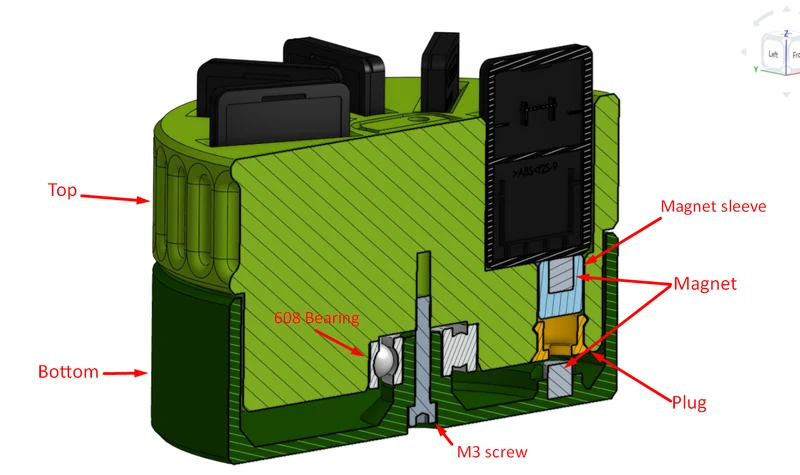

Верхняя сборка

Необходимо:

9 магнитов в рукавах
9x штекер
Топ
608 подшипник (опционально)
Поместите все магниты, теперь вставленные во втулки, в верхнюю часть.
Ориентация магнитов должна быть такой, чтобы магнит был виден с ВЕРХНЕЙ СТОРОНЫ детали.

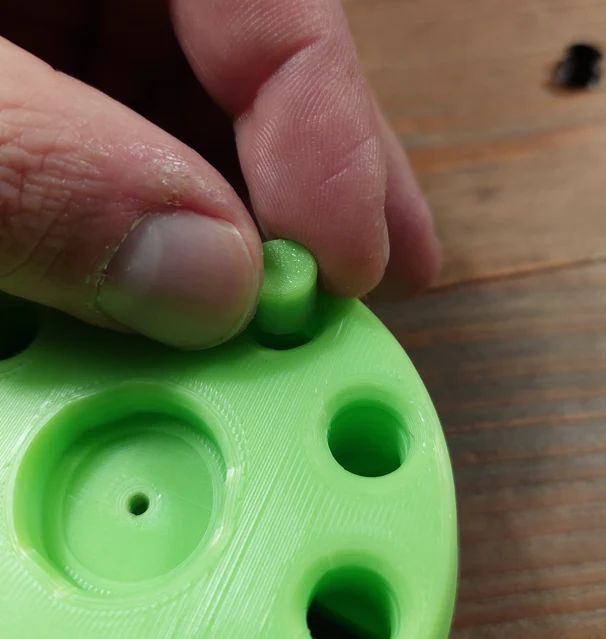

Заглушки должны иметь возможность вдавливаться в нижнюю часть отверстия для магнитов. (Я сделал свой из PETG для большей гибкости)
Если у вас возникли проблемы, попробуйте сначала вставить заглушку в отверстие одной стороной, а затем с помощью небольшой отвертки согнуть заглушку. Если проблема не устранена, попробуйте немного уменьшить масштаб (ТОЛЬКО направления X и Z).
Запрессуйте подшипник в центральное отверстие.

Заглушки можно легко снять, а иногда даже использовать повторно, если это необходимо.
Внизу

Необходимо:

1x низ
3 магнита 5х5 мм

Ориентация магнитов здесь СУПЕР важна!
Магнит в середине должен ОТТЯГИВАТЬ магниты в верхней части, а те, что по бокам, должны ТЯНУТЬ их.
Возможно, вы сможете использовать только один из боковых магнитов или ни одного из них, поскольку они в основном предназначены для создания у игрока ощущения «индексации». Они могут добавить к «сносу игр» больше, чем я знаю.

Последняя сборка

Необходимо:

Верхняя часть в сборе
Собираем нижнюю часть
Винт М3х16-20 мм.

Сожмите две половинки вместе и закрепите винт.
Цель винта — просто убедиться, что он не развалится и его НЕ следует затягивать!

Последние слова

Надеюсь, вам, ребята, понравится. Разработка этого проекта заняла у меня НАМНОГО больше времени, чем я думал вначале. Если у вас есть какие-либо отзывы, не стесняйтесь опубликовать make!

Удачной печати и игр!
