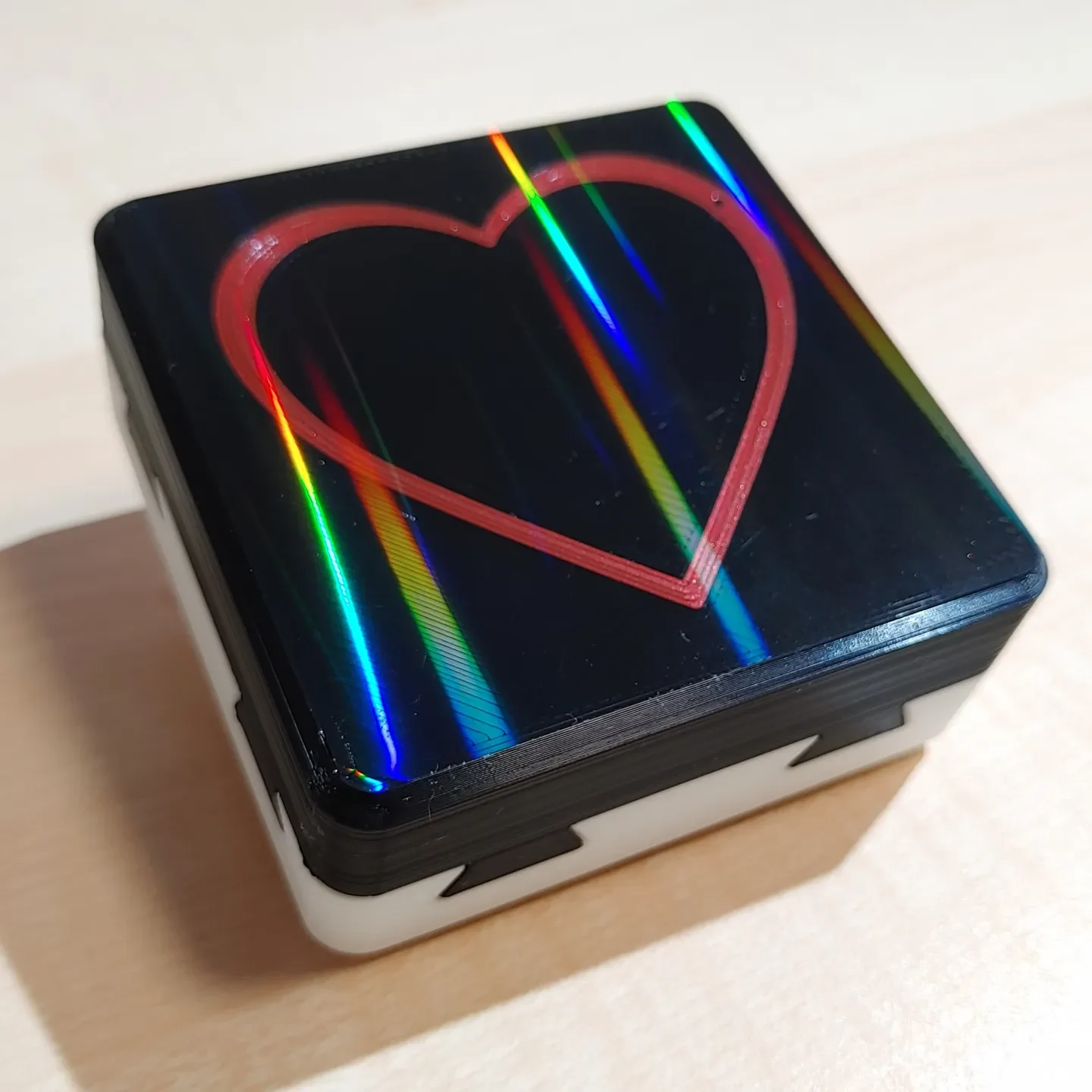

Подарочная коробка-головоломка

Мне очень нравится механизм Невозможного?? чтобы открыть подарочную коробку пользователя 3d_Matthias на Thingiverse. Однако у меня под рукой были разные магниты и нужна была коробочка другого размера.

Эту модель я сделал с нуля, но поскольку по сути это копия дизайна 3d_Matthias, я все равно отмечаю ее как ремикс.

Помимо напечатанных деталей для этой модели требуется стальной шарик диаметром 10 мм и дисковый магнит размером 10 x 2 мм.

Как работает коробка

Хотя снаружи коробка выглядит так, будто она соединена «ласточкиными хвостами», которые, кажется, невозможно разобрать, на самом деле вы можете открыть ее по диагонали. Но есть еще одна загвоздка: прямо на линии между половинками находится стальной шарик, удерживаемый магнитом, который фиксирует их на месте. Чтобы открыть коробку, вам нужно ударить ею по руке, в результате чего шарик отделится от магнита, что даст вам возможность открыть коробку.

Печать
Поддерживает: нет
Высота слоя: 0,1 мм для красивой отделки боковых стенок, первый слой 0,2 мм.
Периметры: 2-3
Другое: используйте утюг на контактных поверхностях. Это делает скольжение намного более плавным. Вы можете либо вклю��ить его на всех верхних поверхностях, либо использовать модификатор диапазона высоты, чтобы включить его только на контактных поверхностях, чтобы сэкономить время.
Тюнинг

Поскольку сила вашего магнита может различаться, вам следует настроить силу удара по коробке. Распечатайте «TuningTube» (не обязательно должна быть красивой, используйте высоту слоя 0,2 мм, чтобы сэкономить время) вместе с цилиндрами разной высоты диаметром 10 мм. Предлагаю попробовать 1, 2 и 3 мм. Вы можете легко создать их в PrusaSlicer или его ответвлениях (SuperSlicer, OrcaSlicer или BambuStudio).

Вставьте магнит в трубку сверху, а стальной шарик снизу, сначала без проставочного диска.

Ударьте трубку в руку, чтобы попытаться вытащить стальной шарик.

Теперь снимите магнит, вставьте одну из прокладок перед магнитом и повторите вышеописанное. Также попробуйте другие проставки, пока не будете удовлетворены тем, сколько силы потребуется, чтобы вытащить стальной шарик.

Окончательная сборка

С выбранной вами проставкой вам нужно немного посчитать: чтобы разместить шар точно на линии отвеса, вам нужно вклеить стопку высотой 7 мм в отверстие крышки.

Пример: проставка 2 мм, магнит 2 мм. Поэтому вам нужно поставить еще одну проставку толщин��й 3 мм под магнит.

Приклейте стопку на место и дайте ей застыть.

Наконец, вставьте стальной шарик в нижнее отверстие, закройте крышку и один раз поверните всю коробку, чтобы стальной шарик встал на место.
