MK4 Nextruder Festo проходной - магнитный
Создал эту модель, потому что кончики нитей накаливания часто застревали в резьбе, встроенной в верхнюю часть радиатора Nextruder. Я думаю, это происходит, когда трубка Festo между MMU3 и Nextruder находится в определенной ориентации, что влияет на угол входа в Nextruder. В любом случае это привело к сбоям при загрузке и перетиранию нитей в MMU3. Эта деталь позволяет вставить трубку Festo в радиатор Nextruder, минуя резьбу. С тех пор, как я его использую, мне не нужно было ничего вмешиваться в мой MMU3.
Аппаратное обеспечение:
1x — проходной Festo PC4M10 — https://www.amazon.com/dp/B01KHN1HWY/
16x — редкоземельные магниты 6x3 — https://www.amazon.com/gp/product/B08F9XB8DG/
Я использовал ссылки, возможно, вы сможете найти более выгодные предложения или разные количества в зависимости от ваших потребностей.
Печать/Сборка:
Распечатайте две детали отверстиями для магнитов вверх. Обеим деталям потребуется поддержка под перемычкой над рабочей пластиной. Я использовал PETG, слои 0,2 мм и заполнение 30%.
Маркером отметьте полярность 16 магнитов. Обязательно отметьте один и тот же полюс на каждом магните.
Возьмите напечатанную деталь Festo и тюбик суперклея.
Нанесите небольшую каплю суперклея на отмеченную сторону одного из магнитов.
Поместите еще один магнит на полоску суперклея, теперь у вас должен получиться сэндвич с магнитами. Не ждите, пока клей высохнет, излишки клея помогут приклеиться к стенкам отверстий магнита.
Поместите еще одну небольшую полоску суперклея на немаркированную сторону нижнего магнита и вставьте ее в одно из отверстий для магнитов на печатной детали Festo.
Повторите шаги 4-6 для трех других отверстий напечатанной детали Festo.
Возьмите напечатанную часть Nextruder.
Повторите шаги 4-7, за исключением того, что для шага 4 используйте немаркированную сторону, а для шага 6 — сторону с маркировкой.

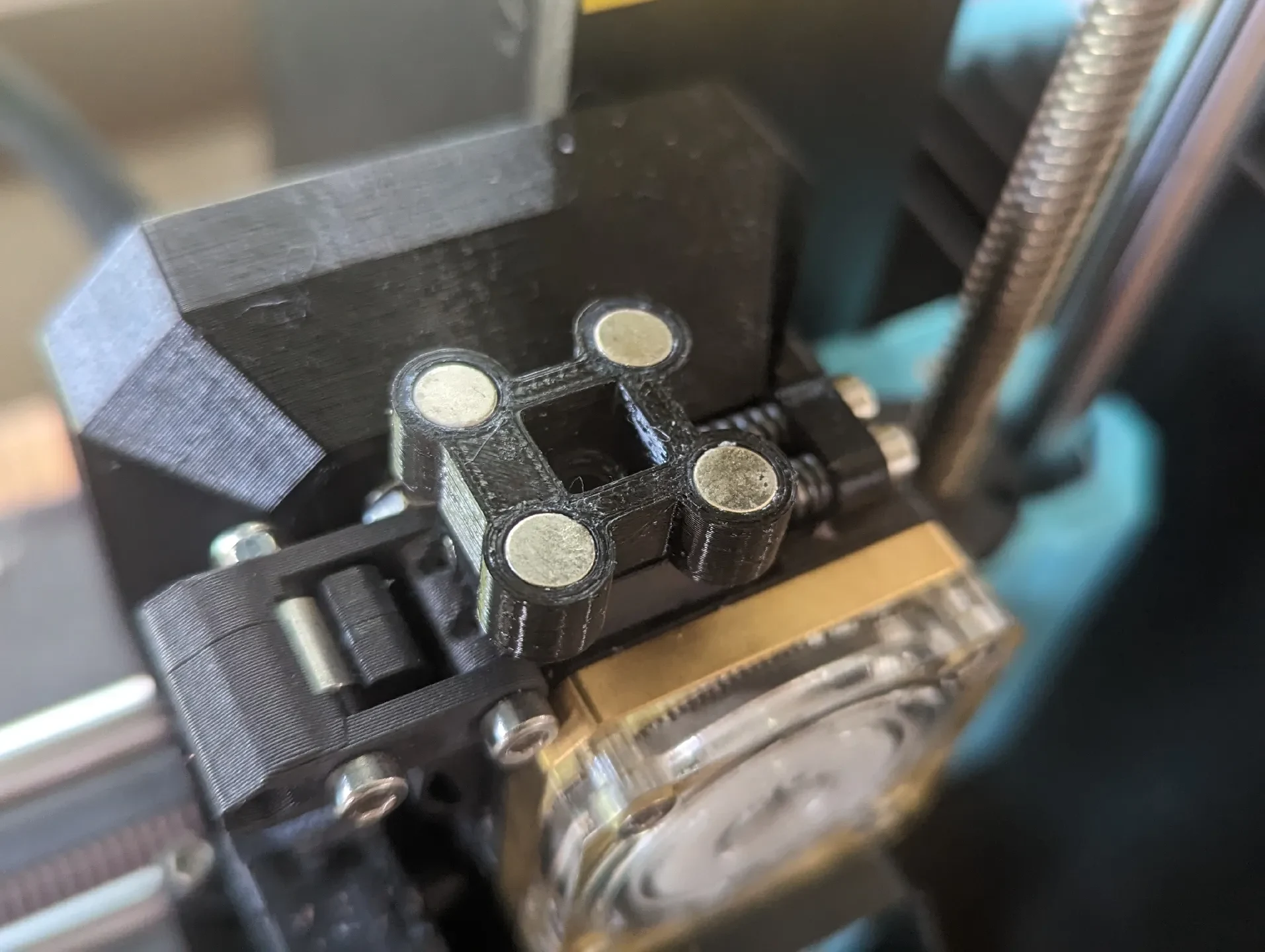

Приклейте напечатанную часть Nextruder на верхнюю часть радиатора Nextruder. Не используйте слишком много клея и размещайте его ��о углам, чтобы не блокировать путь для трубки Боудена. После нанесения клея прижмите напечатанную часть к радиатору с небольшим усилием. Между нижней частью печатной детали и натяжным узлом скользящей натяжной ролика должен оставаться зазор, чтобы исключить дополнительное трение. Прежде чем продолжить, дайте клею застыть во всех частях.

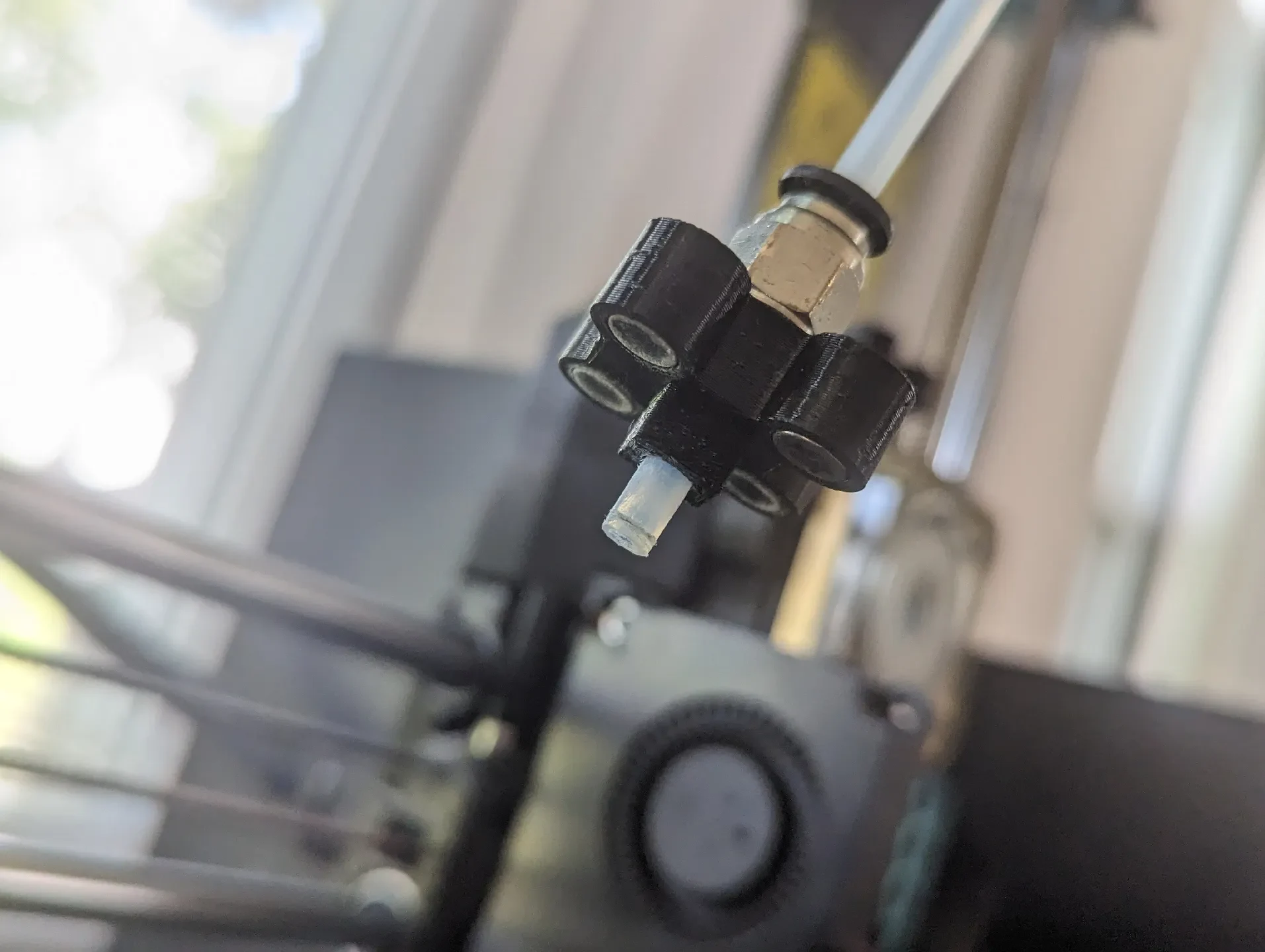

Ввинтите фитинг PC4M10 Festo в печатную часть Festo.

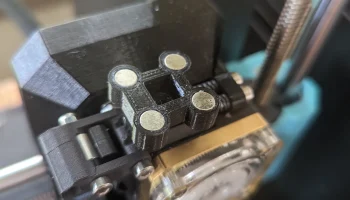

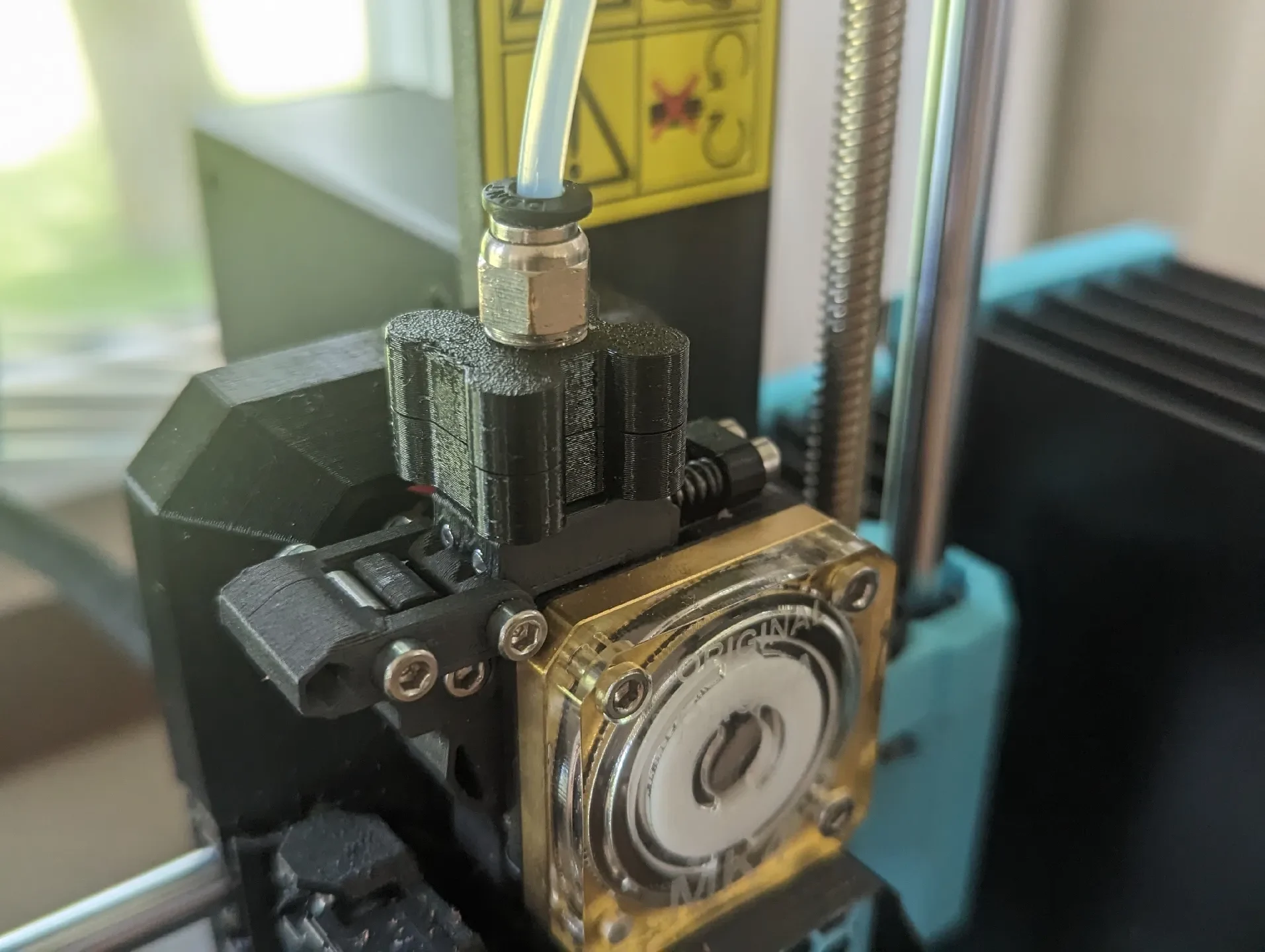

Поместите напечатанную деталь Festo на место и прикрепите ее магнитом к напечатанной детали Nextruder.
Снимите трубку Боудена со стандартного фитинга Festo MK4.
Возможно, вам придется подпилить наружную часть трубки Боудена, чтобы сгладить ее, если в стандартном фитинге Festo MK4 есть канавка в трубке.
Проденьте трубку через фитинг PC4M10 до упора внутри Nextruder. Когда печатная часть Festo отсоединена, должно быть видно около 6,5 мм трубки Боудена.
Сборка завершена! Теперь вы обошли эти надоедливые потоки Nextruder, и теперь смена инструментов должна проходить более плавно. Удачной печати!
