Магнитная система подвешивания и крепления катушки с нить...
Фон
Как и многие из вас, я использую разные нити и цвета. Раньше я устанавливал катушки с нитью горизонтально поперек стержня позади принтера. Для этого требовалось вытащить стержень, иногда полностью, только для того, чтобы заменить одну катушку с нитью. Это сложно и обременительно. Я исследовал возможность использования других систем крепления нитей. Но, хотя иногда они решали проблему, они либо уменьшали количество катушек с нитью, которые я мог повесить, либо были столь же громоздкими, либо были хрупкими и ненадежными. Поскольку я печатал все больше и больше, ситуация требовала лучшего решения.

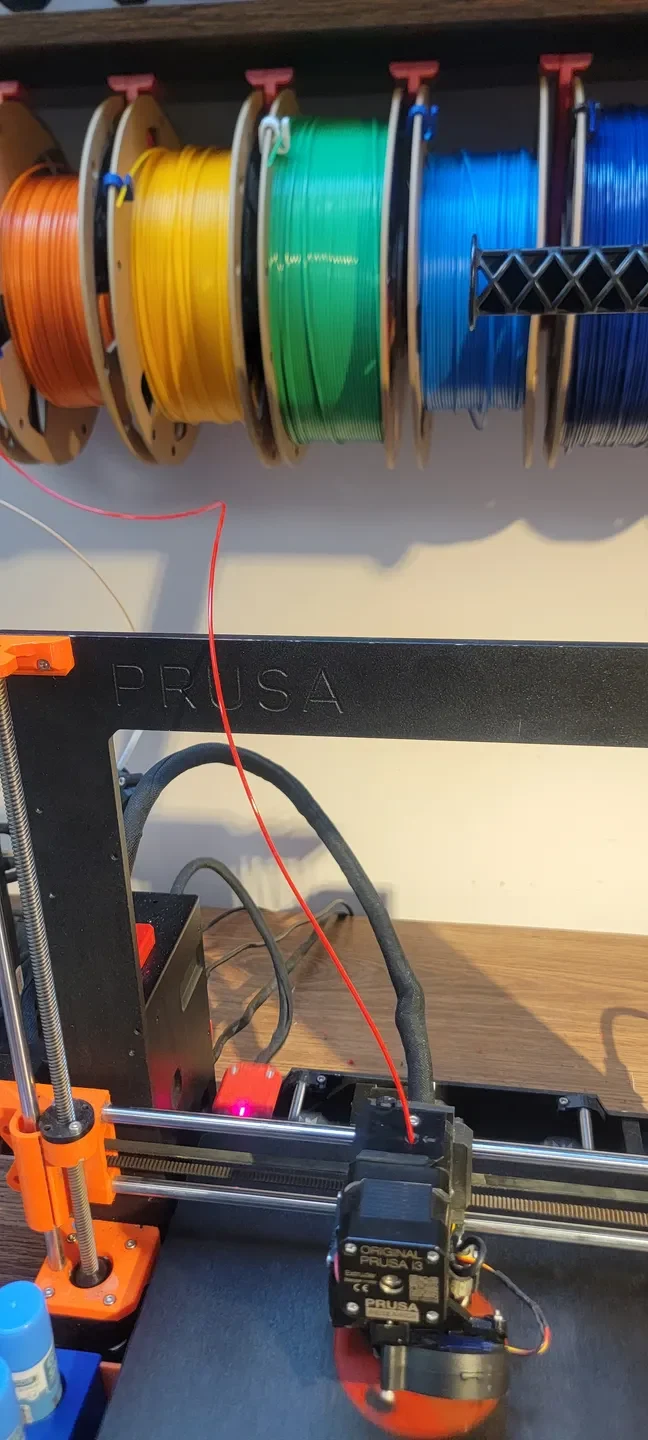

Представляем систему подвешивания катушек с магнитной нитью. Эта система полностью решает проблему монтажа и демонтажа катушек с нитью. Минимальное вмешательство в окружающие катушки, стабильность, высокая надежность и простота замены. Он прочный, модульный и не имеет осей, предназначен для чистого и удобного хранения и замены катушек.
Эта версия предназначена для использования с картонными катушками Overture с внутренним диаметром отверстия около 55 мм. С небольшими изменениями вставку катушки можно адаптировать для других производителей, и я буду добавлять их со временем. Ширина шпули, которая обычно составляет около 65-70 мм, в этой системе регулируется, поэтому никаких модификаций не требуется.
Необходимое оборудование
N52 Диски с неодимовыми магнитами 30х3 мм. Это должны быть неодимовые магнитные диски прочности N52, чтобы надежно удерживать 1 кг нити. Я приобрел их на eBay по адресу https://www.ebay.com/itm/293630703557. Убедитесь, что вы выбрали правильный размер (30x3 мм), прочность (N52) и количество.
Количество магнитов = (катушки x 3) + 1

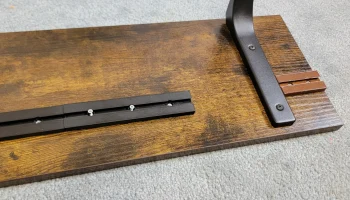

Монтажная полка — выберите размер, соответствующий вашим потребностям, я купил свою на Amazon. https://www.amazon.com/dp/B091ZD7C6N У меня есть ограничение по весу в 10 кг (22 фунта), что составляет около 10 катушек, но при правильном настенном креплении, и хотя я не одобряю это, я думаю, что это «мягкое» ограничение.

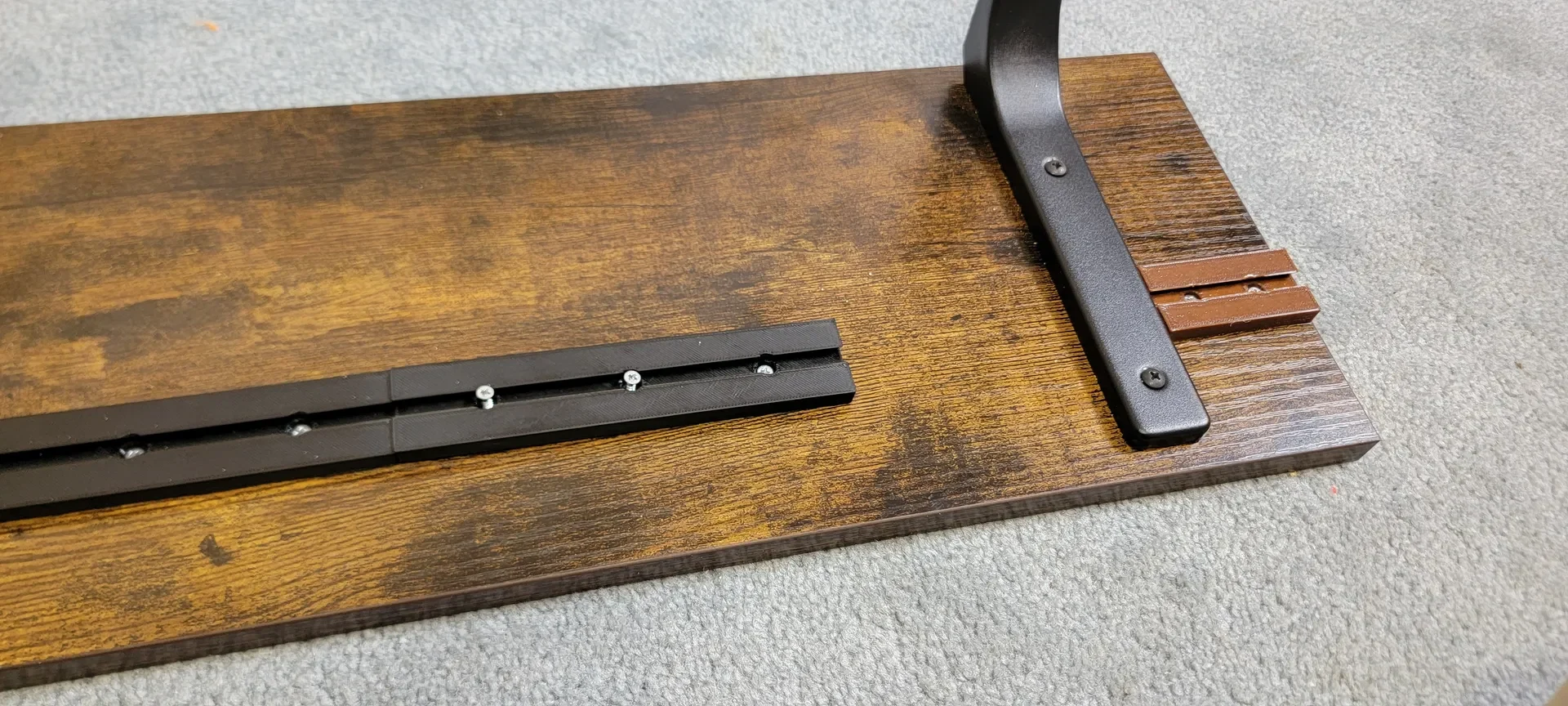

Шурупы по дереву — № 6, плоская головка 1/2 дюйма. Если вы похожи на меня, то, вероятно, у вас есть такие винты. Если нет, то строительный магазин или Amazon — ваш лучший друг. Они используются для крепления подвесных направляющих типа «ласточкин хвост» к нижней части монтажной полки, поэтому их размер не столь критичен.
Печать деталей
Вы можете легко напечатать детали с помощью нити PETG или PLA, хотя я использовал PETG со слоями 0,2 мм. Все детали, необходимые для полной системы направляющих «ласточкин хвост» под полкой (ширина моей полки составляет 31,5 дюйма и прерывается настенными монтажными кронштейнами 2 x 1 дюйм), а также две катушки расположены на двух пластинах, представленных в файле 3mf. Многие детали я распечатал отдельно, чтобы цвета совпадали, но это, конечно, необязательно. Я пометил свои магнитные колпачки красным и синим цветом, чтобы облегчить идентификацию полярности. Никаких опор не требуется, но может потребоваться некоторая постобработка и очистка подвесок для катушек, вставок для катушек Overture, а также магнитных колпачков и винтов.

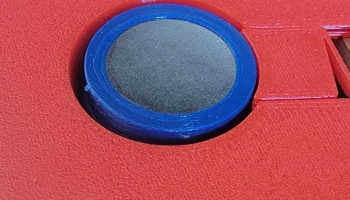

Прежде чем продолжить работу с магнитными колпачками и винтами, убедитесь, что их можно собрать и скрутить вместе с минимальными усилиями. Винты не затягиваются до конца, а оставляют зазор около 3 мм для установки магнита.

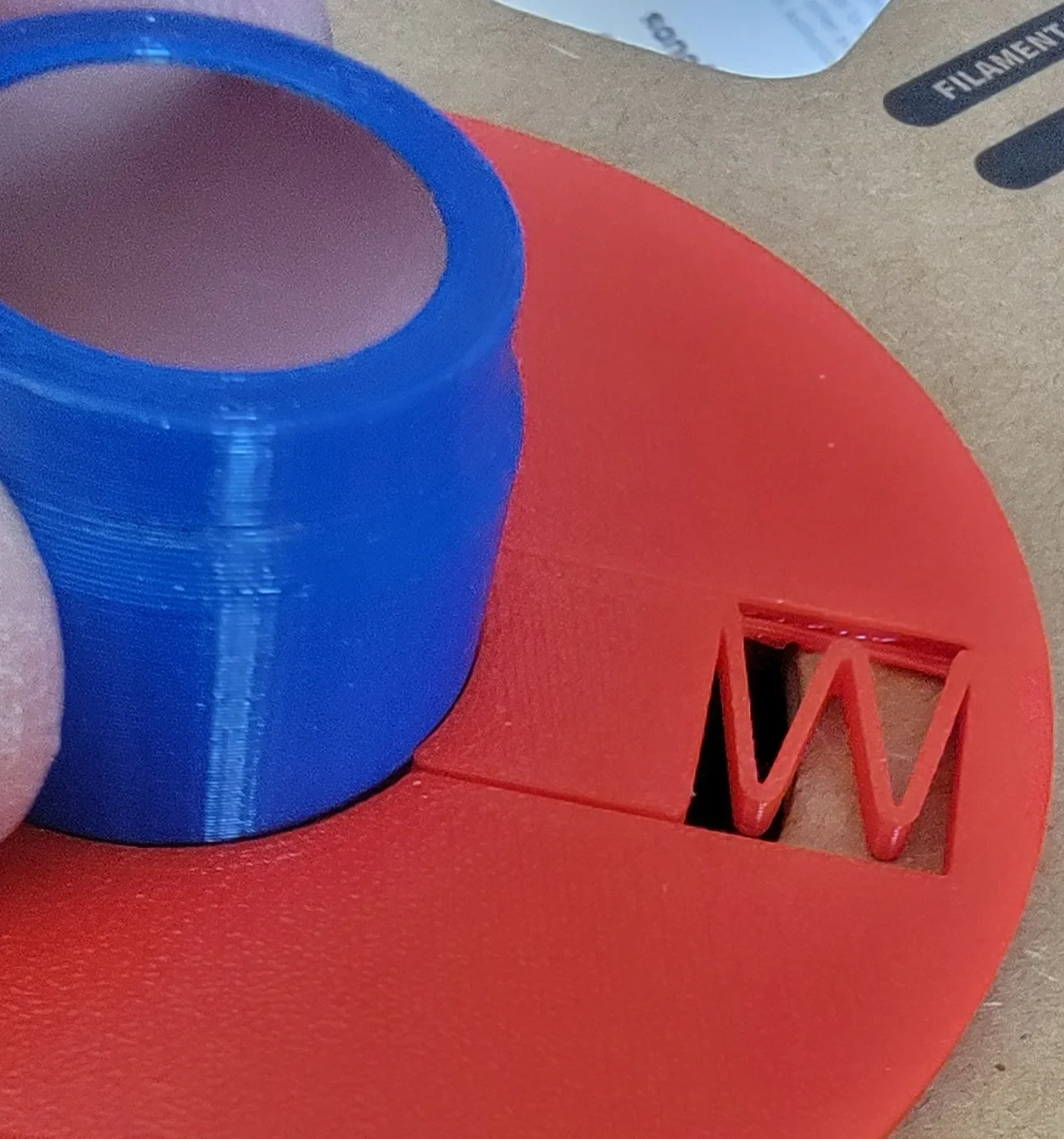

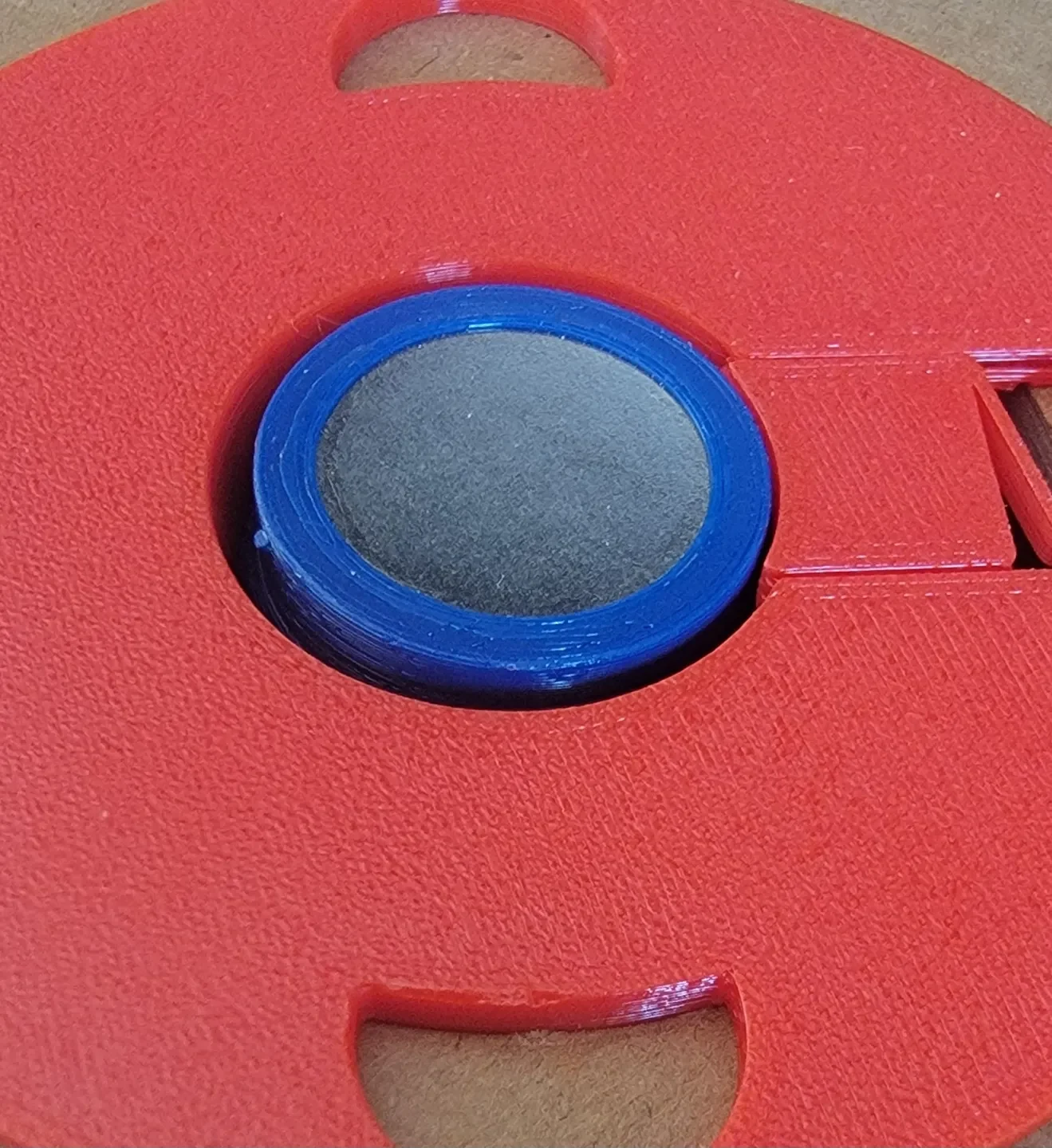

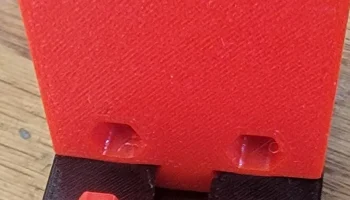

Обратите внимание, что винты имеют две стороны, и, хотя это и не критично, сторона с небольшим разрывом между поверхностью и внешней резьбой (видна справа на фотографии ниже) должна быть обращена вниз, туда, где позже будет вставлен магнит.

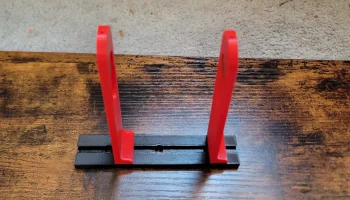

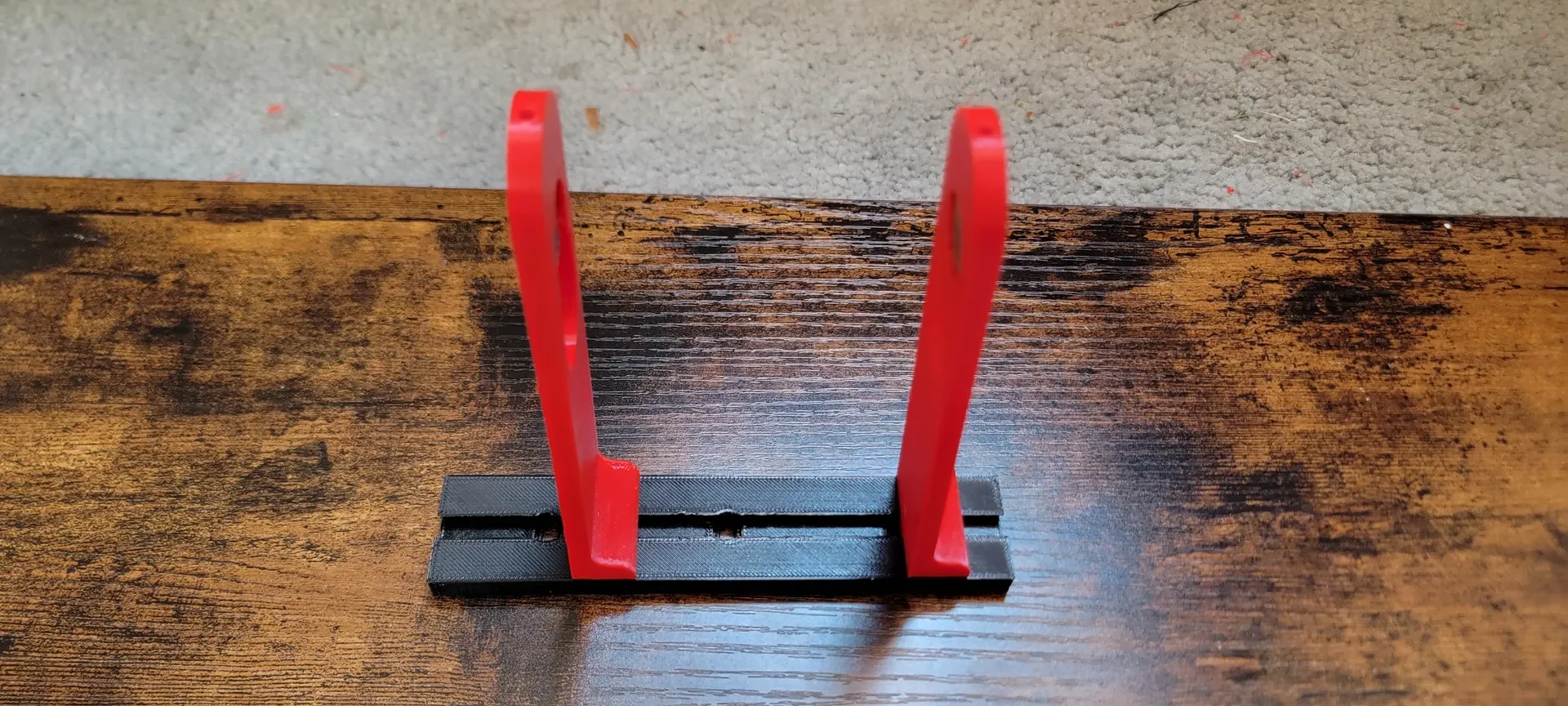

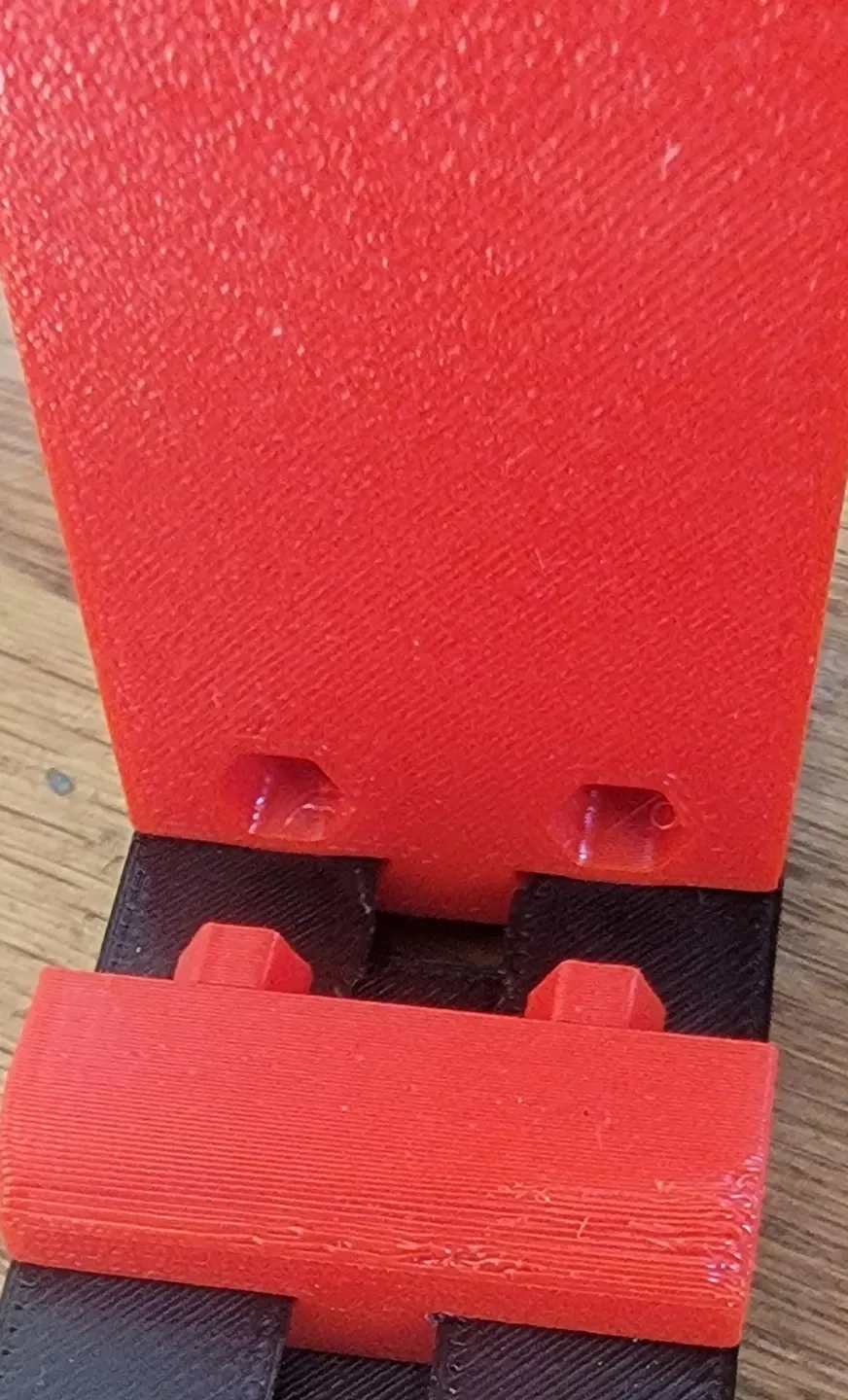

В случае с подвесками для катушек с нитью вставьте каждую из них в концы каждой из монтаж��ых направляющих «ласточкин хвост» и сдвиньте их вперед и назад, чтобы убедиться в отсутствии препятствий. Они должны относительно легко скользить к концам вперед и назад. В противном случае очистите или обрежьте при необходимости.
Сборка

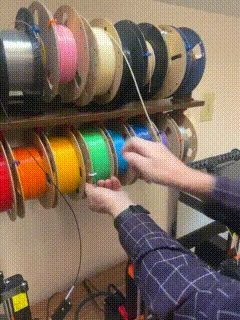

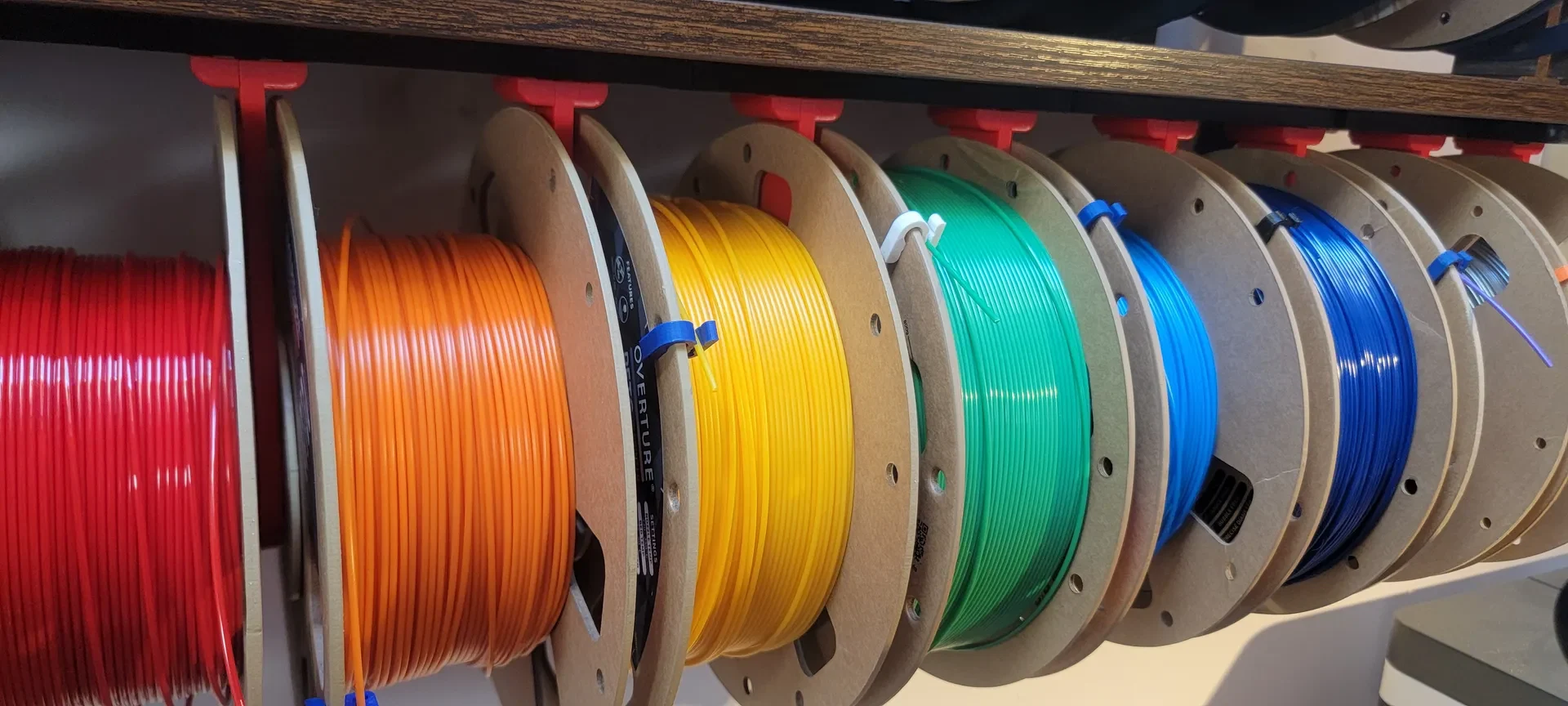

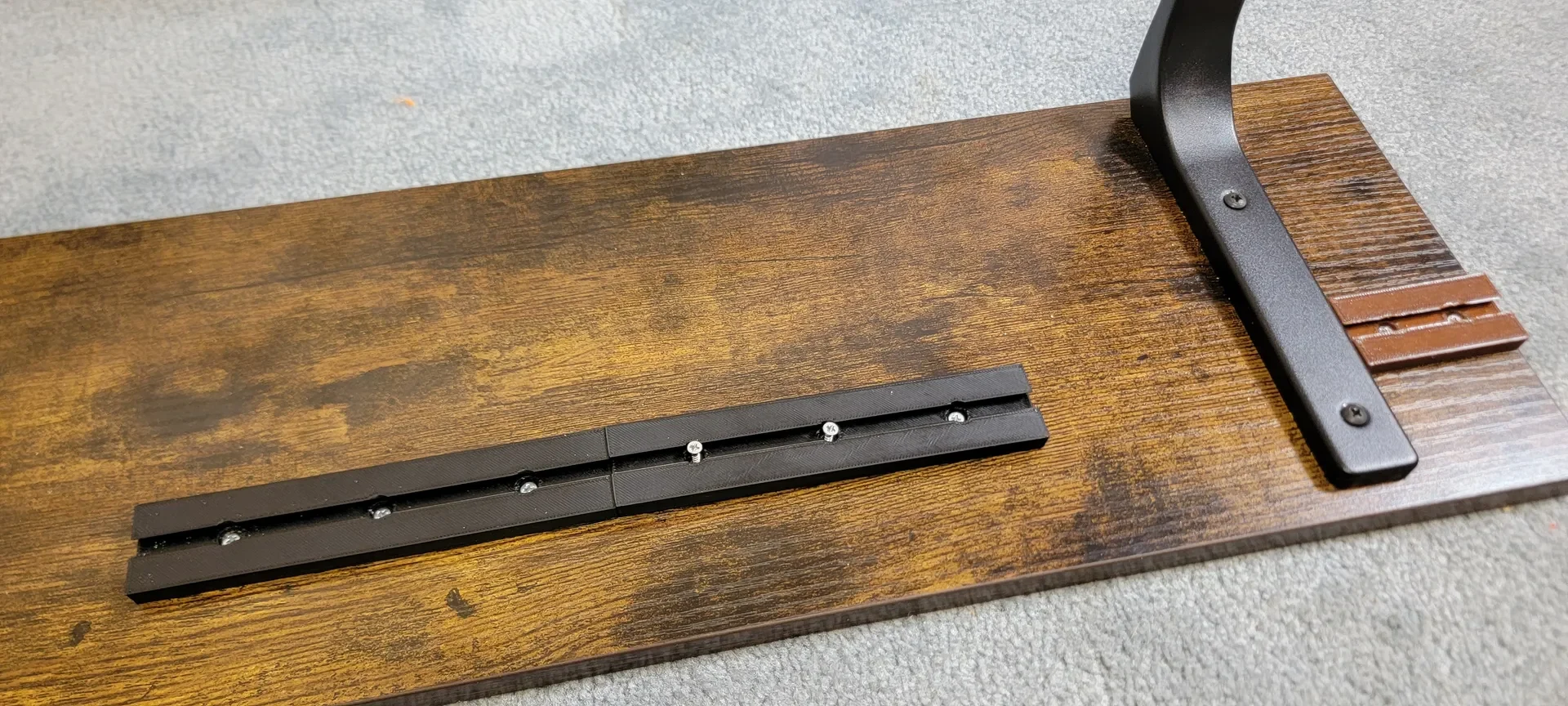

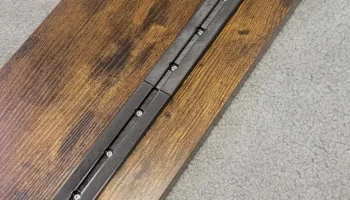

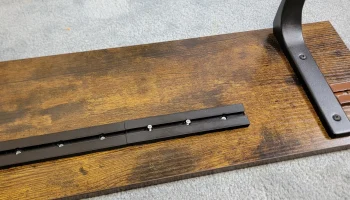

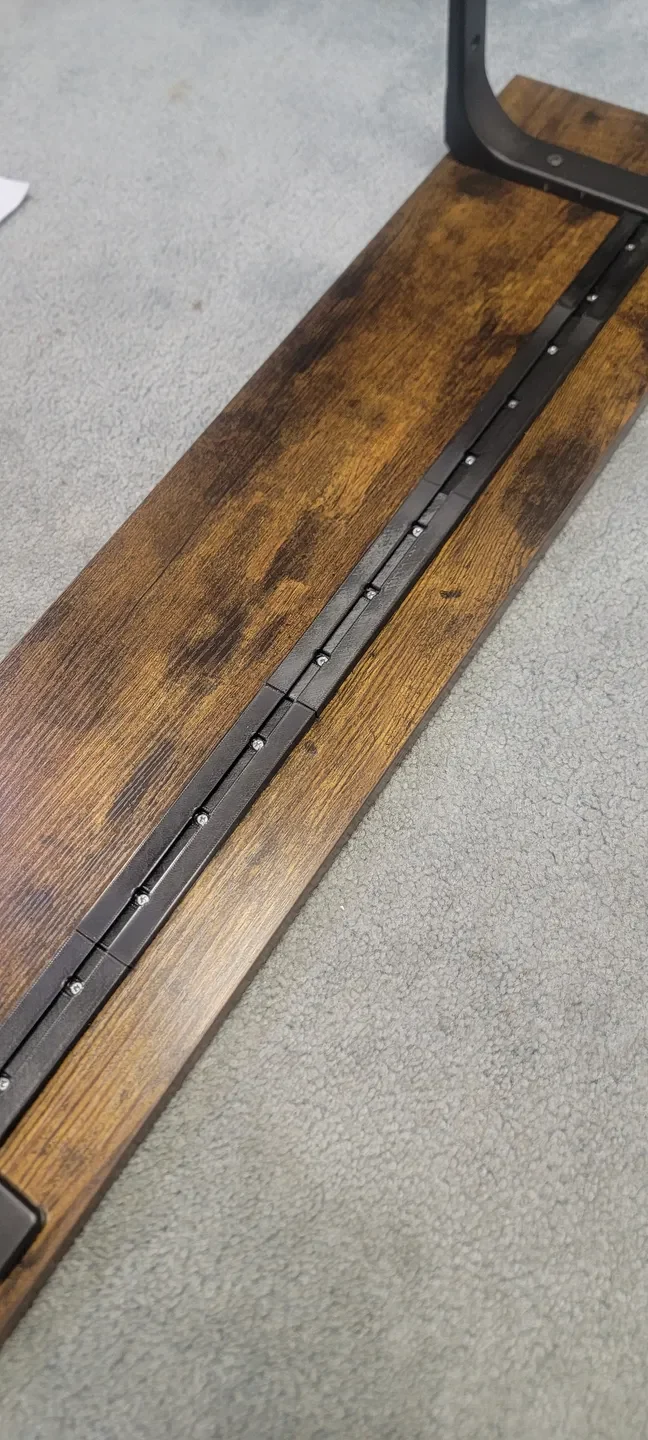

Хотя система крепления предназначена для нижней части полки, ее можно использовать и для верхней стороны. Магниты довольно сильные и удерживают катушки независимо от ориентации.
Обратите внимание, что сборка лучше всего
