Магнитный портальный адаптер Voxelab Aquila Hero Me Gen7....

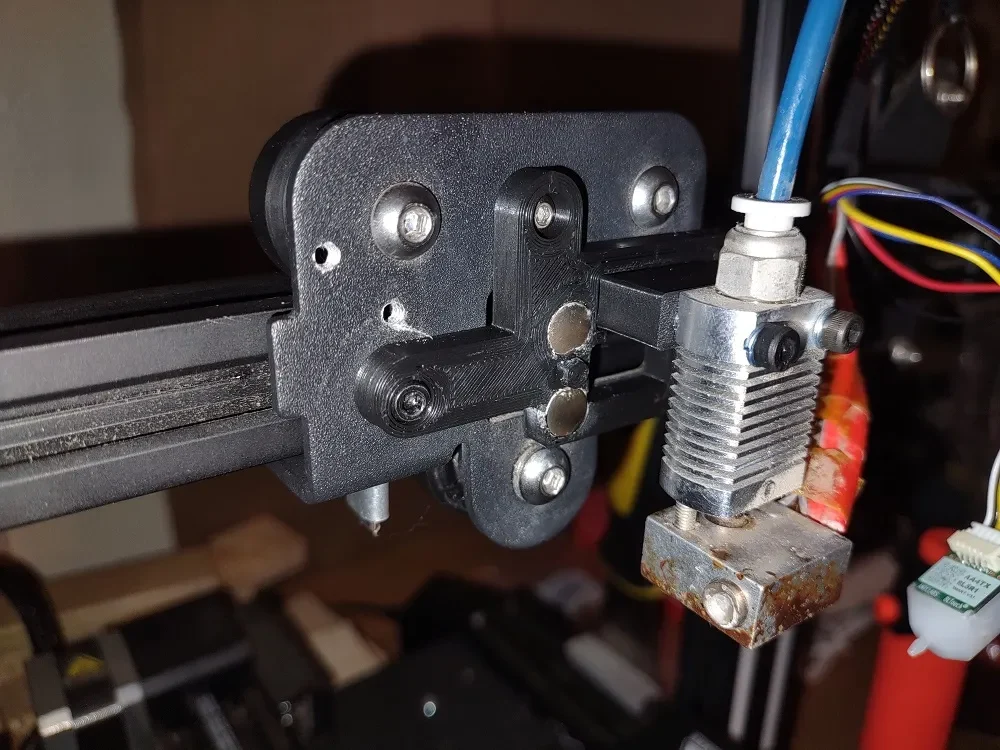

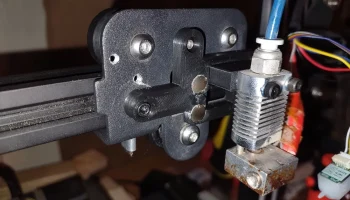

Взял оригинальный адаптер Voxelab Aquila Hero Me, изготовленный The3DHobbyist, и соединил его с магнитным креплением от Bad Acid Prints. Чтобы вы могли использовать магниты Harbour Freight. (Текущий артикул: 67488. Я измерил их на случай, если у вас нет доступа к портовой перевозке. Размеры: диаметр 8 мм / 0,31 дюйма и толщина 1,9 мм / 0,07 дюйма.)

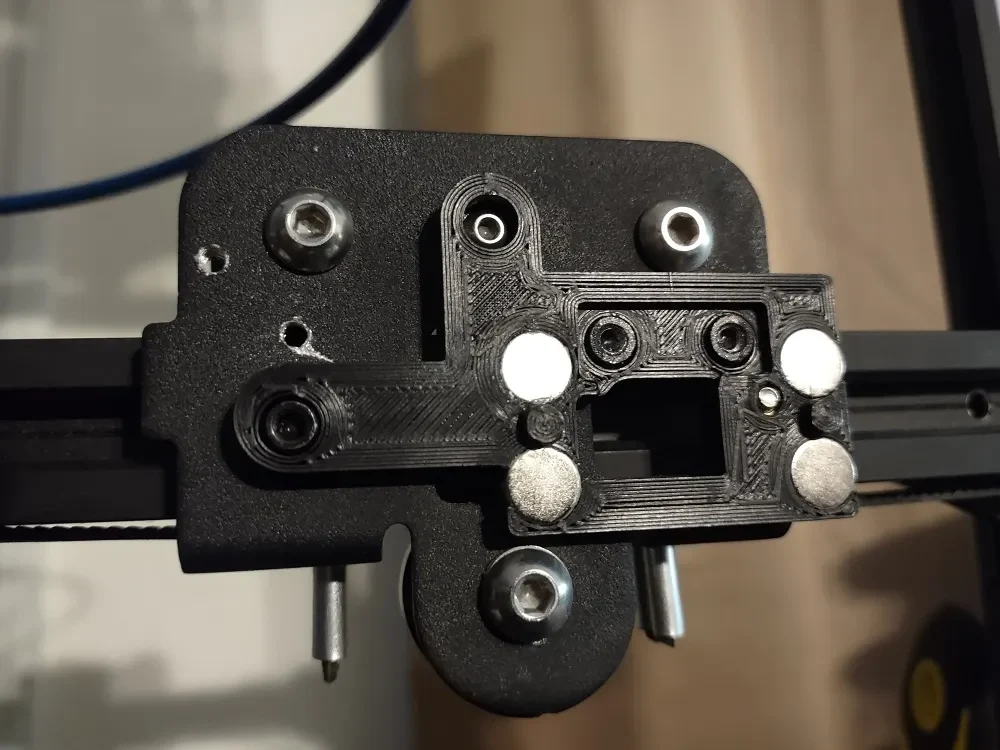

Все точки выравнивания такие же, как и у стандартной модели. (Это предназначено для более ранних моделей Aquila, у которых отверстия немного смещены относительно более поздних.) Сзади есть оригинальное отверстие для термовставки. Обязательно сначала вставьте магниты и поддерживайте предметы, когда нажимаете на нагревательную вставку. В противном случае вы, вероятно, деформируете отверстие для магнита, они расположены очень близко друг к другу.
Магнитный портальный адаптер выполнен с коническими установочными отверстиями. Чтобы использов��ть эту функцию, вам потребуется получить «Base_Tapered_Holes.stl» с магнитного крепления. (Я полагаю, вы можете использовать тот, у которого нет контактов, из той же сборки, но я не могу придумать причин, по которым вам это хотелось бы.)
— Советы по печати и сборке. -------
Печатайте в положении лежа отверстиями для магнитов вверх. Это избавит от необходимости очистки и облегчит приклеивание магнитов.
Прежде чем приклеивать их, убедитесь, что вы соблюдаете правильную полярность на магнитах между основанием и портальным адаптером. Я использовал суперклей для своих магнитов. Кажется, это работает нормально.

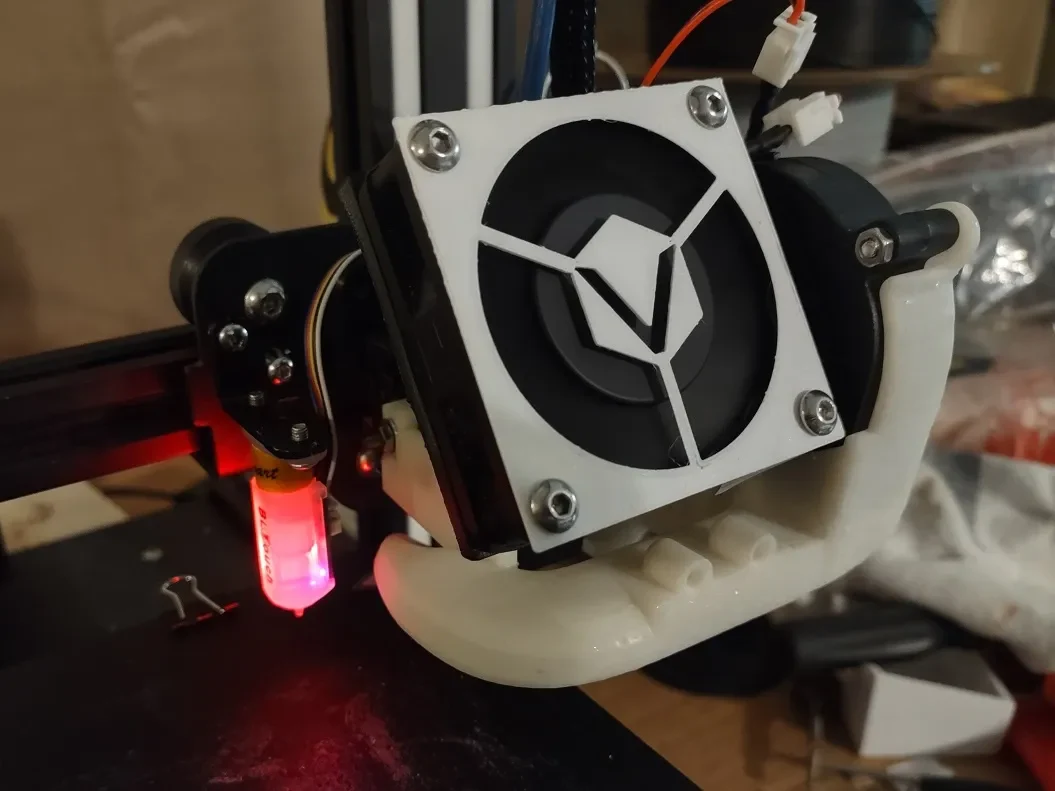

Проставочный файл предназначен для крепления юбок (стандартного типа) к горячим концам. (Согласно файлам с примерами Hero Me, кончик сопла должен находиться на расстоянии 4 мм от задней части выпускных отверстий в��здуховода вентилятора.) На моей машине высота юбки составляла 12 мм, это высота этого файла. Возможно, вам придется настроить его в соответствии с вашими конкретными случаями использования. Распечатайте эти пятна, чтобы они не прогибались. Если у вас есть слоновья нога, приложите выступающую часть к радиатору.
Примечание: вам понадобятся 2 винта M3 длиной около 30 мм. (Плюс, возможно, пара шайб, в зависимости от того, в вашей машине есть встроенные стойки.)
---------------------------------
Существует две версии переходной пластины. Во-первых, если ваша подставка имеет стойки радиатора той же толщины, что и подложки Creality. «Более толстый» имеет ту же толщину, что и стойки радиатора моего Voxelab, которые были примерно на 0,95 мм выше, не знаю, почему. Возможно, вам захочется измерить и использовать тот, который подходит к вашей опорной пластине. (У более толстой модели есть некоторые проблемы с не-многообразием граней, которые я не смог заставить fusion прекратить создание. Но она должна печатать нормально.)
