Магнитный держатель для кнопочного переключателя.........

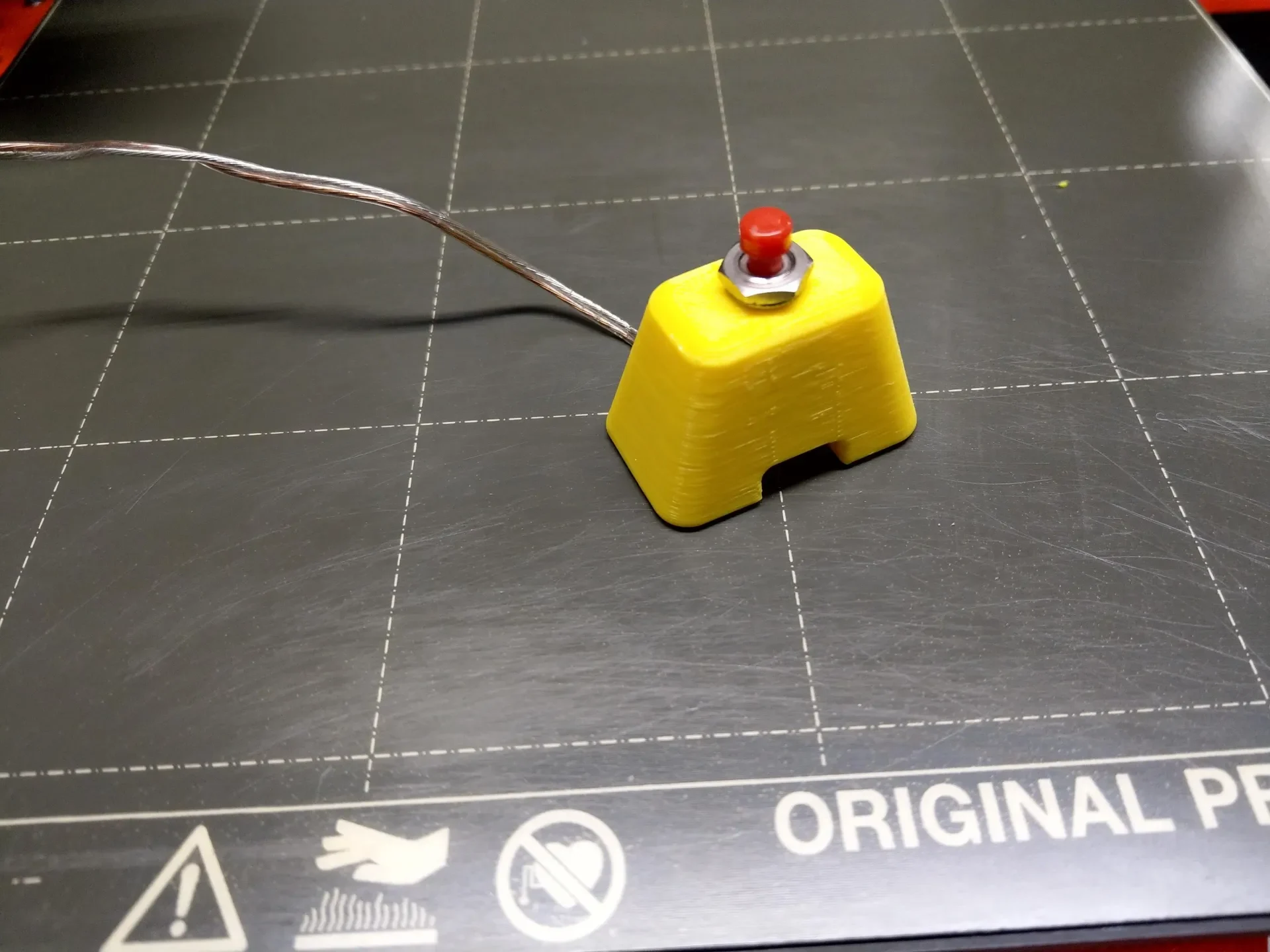

Эта маленькая штуковина содержит миниатюрный кнопочный переключатель (см. фотографии) и имеет магниты внизу, позволяющие надежно удерживать ее на стальных/железных металлических поверхностях.

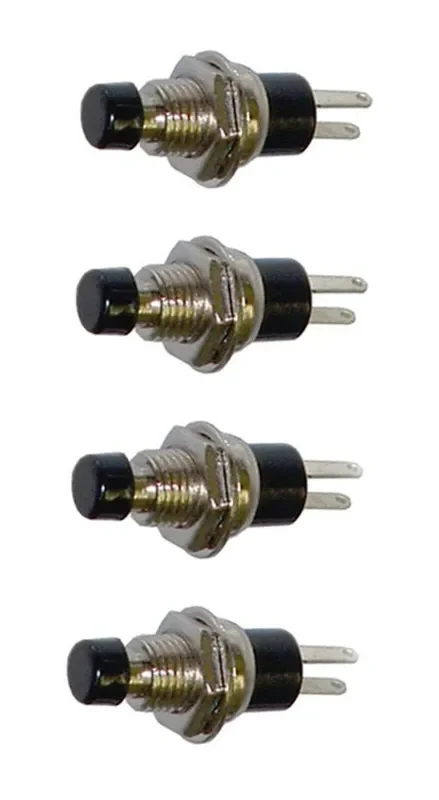

Используемый кнопочный переключатель предназначен для монтажа на панели в отверстии диаметром 1/4 дюйма (7 мм).

Магниты имеют диаметр 9,5 мм и толщину 2,5 мм.

Чтобы использовать этот принт, просто вставьте магниты в нижние углубления (они удерживаются за счет трения) и установите переключатель в центрально�� отверстие.

Файлы 3D CAD OnShape для этого:

https://cad.onshape.com/documents/e4e2f7da5bc2761735233f1c/w/5b91d6984de9258ba072c004/e/2514c5801cd50c83573f598d

Распечатать инструкции

Распечатайте на PLA, используя предоставленный файл 3mf; иначе:

периметры = 3
15% прямолинейное заполнение
печатать вверх ногами

Самый простой способ вставить магниты — частично вставить их в нижнюю выемку, а затем плотно прижать держатель к плоской поверхности. Это будет проще, если вы вставите магниты перед установкой (предварительно подключенного) выключателя.
