SauceForge - хотэнд LGX Lite для линейных направляющих с ...

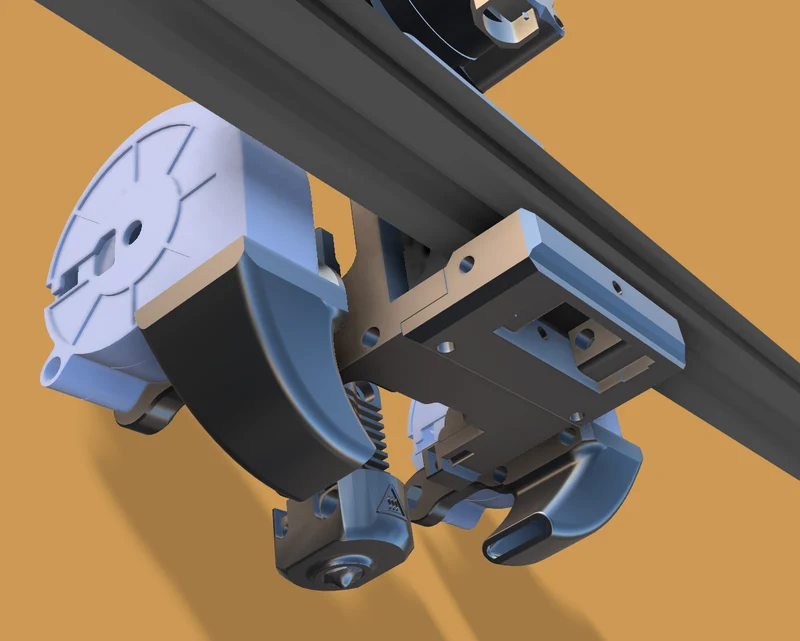

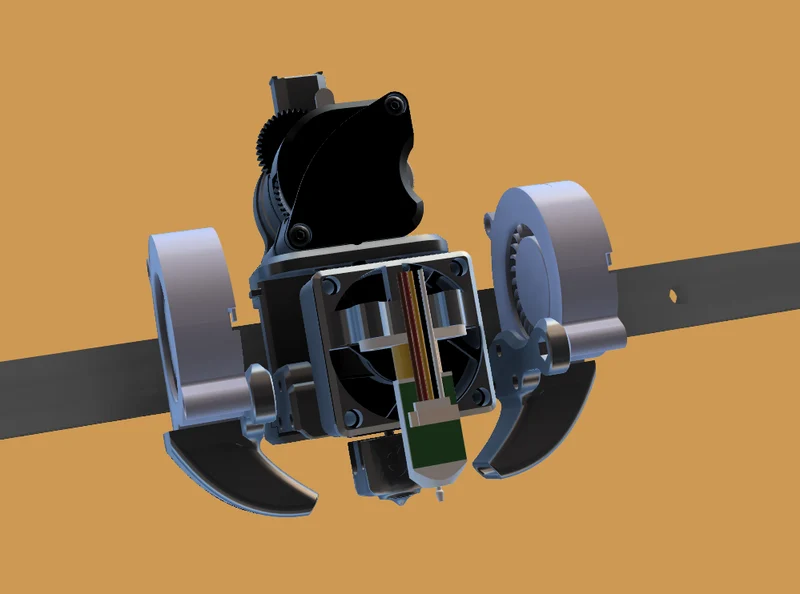

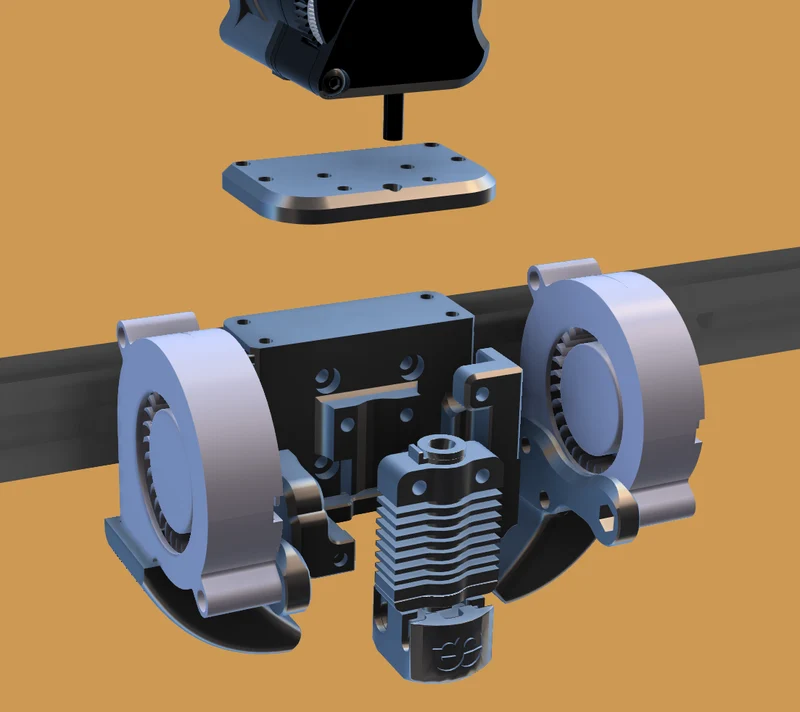

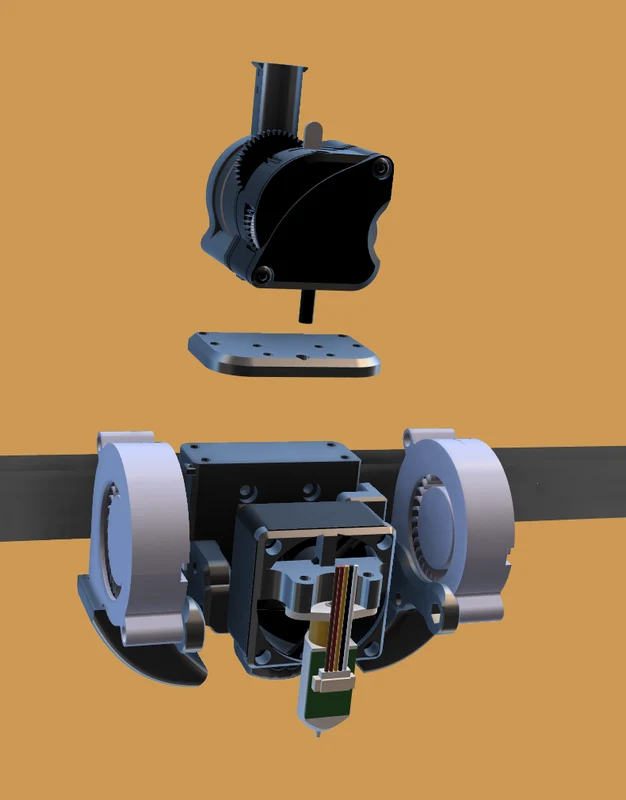

Это первая версия хотэнда, который я моделировал некоторое время, и основной принцип, которому я следовал, заключался в том, чтобы все было легко доступно. Он предназначен для поддержки LGX Lite от Bondtech, но, поскольку пластина съемная, можно сделать и другие монтажные пластины.

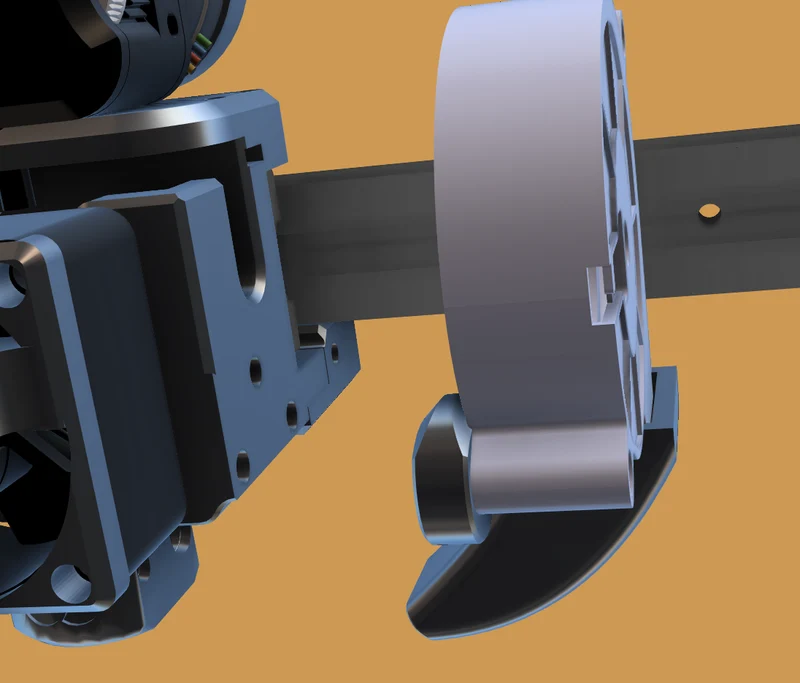

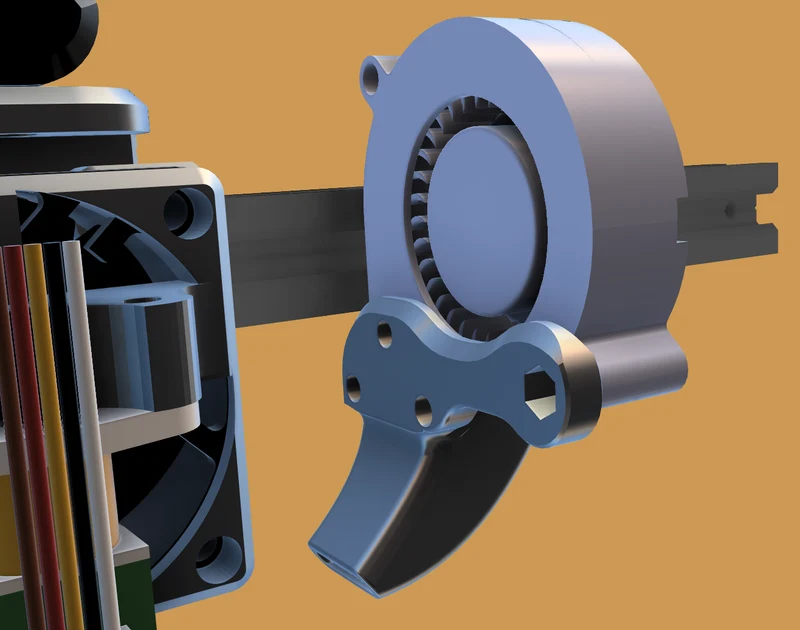

Одна интересная (по крайней мере, я так думаю :D) деталь заключается в том, что воздуховоды вентиляторов прикреплены небольшими магнитами 4х4, и это потому, что мне нравится иметь возможность легко снимать их для обслуживания и, возможно, даже разрабатывать новые версии воздуховодов в будущем.

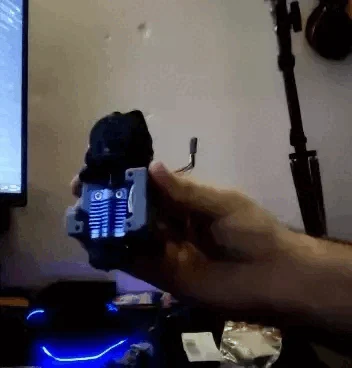

Пока что я напечатал его смолой, и он работает отлично, но скоро я попробую напечатать его из АБС-пластика (как только я его наберу), для его установки необходимо следующее оборудование:

Круглые магниты 4х4.
болты м3
м3 гайки
Нагревательные вставки m3 (только для зажимов для ремня)
квадратные гайки м3 (тонкие, 1,8 мм)

Это моя первая полнофункциональная конструкция, поэтому у нее определенно есть недостатки, но пока она кажется довольно надежной!

Изменить:

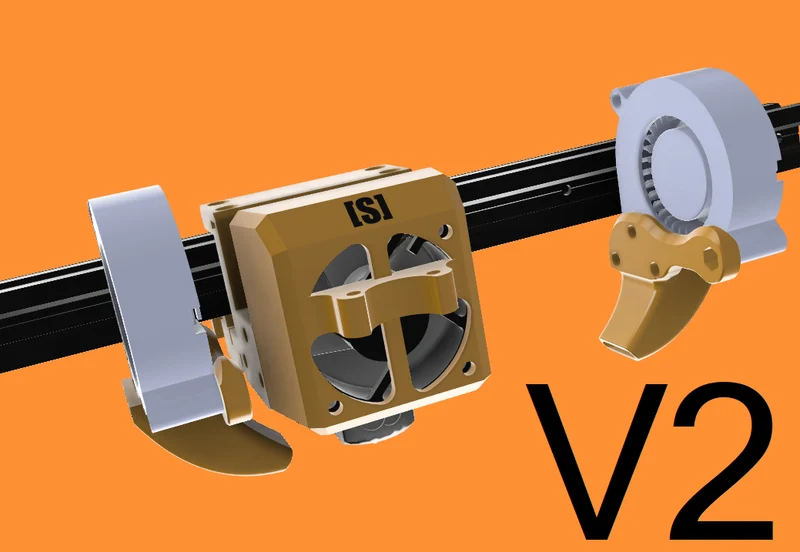

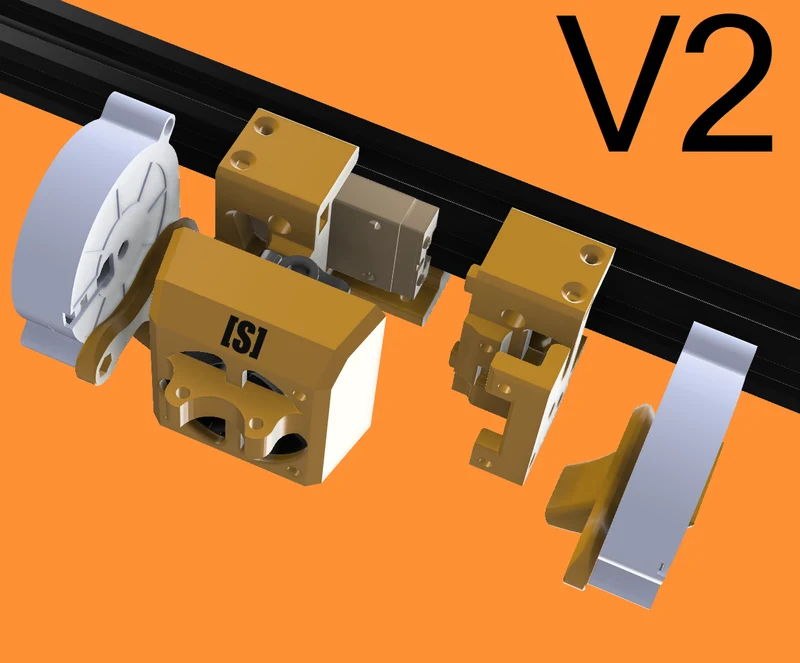

Я просмотрел весь дизайн, чтобы внести некоторые исправления:

Основной корпус разделен пополам и добавлены колышки для облегчения печати/сборки.
усилены различные слабые места
удалил часть материала, чтобы сэкономить вес каретки

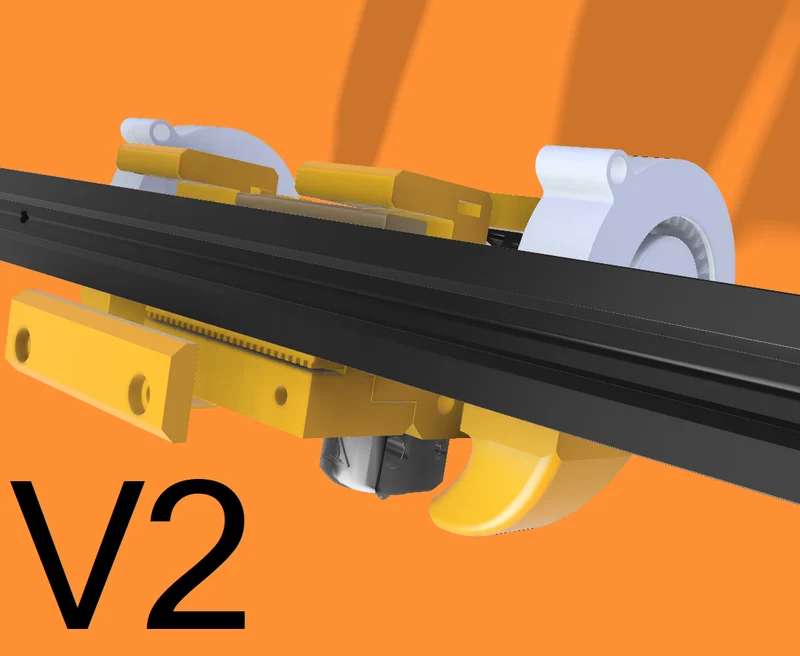

новая/альтернативная система крепления ремня
