Резюме
Комбинируйте магнитные блоки с булавками и балками!

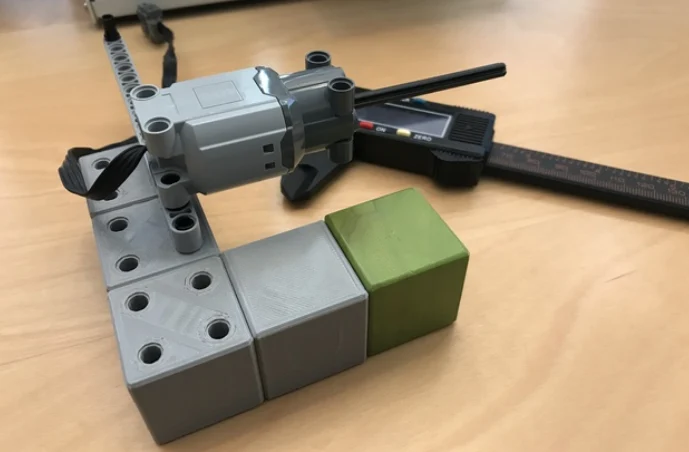

В модели используется до шести неодимовых магнитов размером 12х3 мм, встроенных в печать (в целях безопасности). Шестигранные кубики подходят для магнитных игрушек (например, тегу) и имеют отверстия для штифтов, предназначенные для работы с популярными игрушками-конструкторами из булавок и балок (например, техникой).
Пожалуйста, ознакомьтесь с адаптером mag_block (https://www.thingiverse.com/thing:3939667), чтобы комбинировать его с игрушками в стиле шпильки (т. е. с duplo).

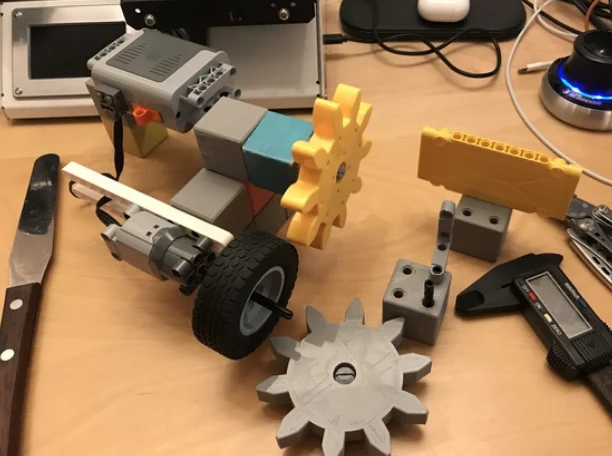

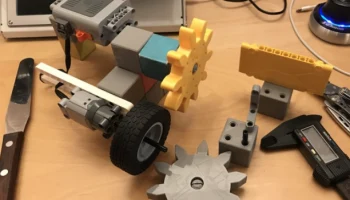

У вас нет других магнитных игрушек, с которыми можно поиграть? Распечатайте несколько шестеренок (как на фото)! (https://www.thingiverse.com/thing:3939688)
Настройки печати
Марка принтера:
Моноцена
Принтер:
Выберите Мини
Плоты:
Не имеет значения
Поддерживает:
Нет
Разрешение:
0,2625 мм
Заполнение:
10%
Марка нити:
Хэтчбокс
Цвет нити:
Холодный серый (снято с производства?)
Материал нити:
НОАК
Примечания:
КАК ВСТРОИТЬ МАГНИТ В ВАШУ РАСПЕЧАТКУ
Вам нужно будет приостановить принтер на нужной высоте, чтобы вставить магнит, прямо перед слоем, закрывающим отверстие для магнита (см. фотографии некоторых сделанных мной магнитных проектов, представляющих собой магнитный штифт и шестерню).
Если вы используете Cura
Чтобы найти правильную высоту паузы для вставки магнита, перейдите в меню предварительного просмотра и выясните, на каком слое остановиться (у меня был слой 15, но вам следует проверить). Если вы используете Cura, используйте «Расширения»> «Постобработка»> «Modify_G_code», чтобы приостановить печать на правильной высоте (используйте высоту слоя вместо мм, чтобы обеспечить точный шаг остановки).
Советы по печати
ВАЖНО: Держите голову ДАЛЕЕ от модели, чтобы не обжечь пальцы при установке магнитов!

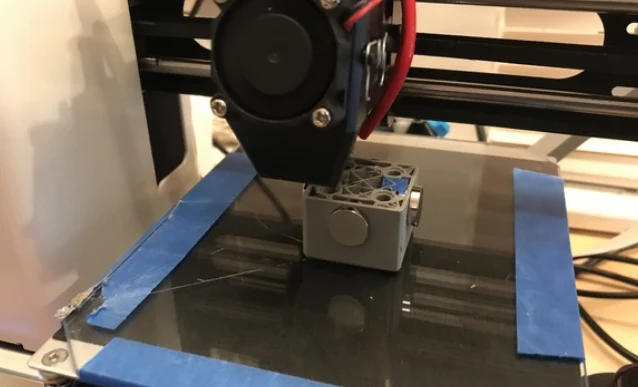

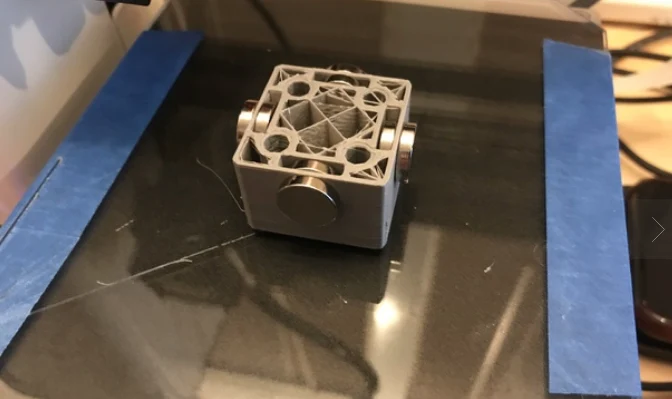

Я использовал MP Mini Select V2 — рычаг по оси X металлический и имеет тенденцию улавливать магниты, если он приближается слишком близко к конструкции. Для того чтобы этого не произошло, можно использовать три подхода. 1) Если моде��ь достаточно маленькая, вы можете распечатать несколько моделей, поместив их рядом, чтобы рука никогда не находилась достаточно близко. 2) используйте малярный скотч (например, Blu-Tape), чтобы закрепить магнит на месте. Головка будет печатать поверх ленты и будет удерживать магнит на месте, не оказывая заметного влияния на качество печати (синяя лента останется в отпечатке вместе с магнитом). 3) Для магнитов с вертикальной поверхностью вы можете использовать дополнительный магнит, чтобы удерживать внутренние магниты снаружи (см. рисунки).
Как я это разработал
Я начал с проектирования базовых магнитных блоков с использованием FreeCAD, но решил попробовать свои силы в изучении OpenSCAD. Хотя кодирование было легким, закругление краев с использованием алгоритма Минковского было неточным, и приходилось создавать прототипы, чтобы гарантировать, что кубы имели правильные размеры (можно было использовать файлы stl, чтобы увидеть окончательные размеры, но в целом применимая автоматизация может быть затруднена).
