Легкий магнитный держатель Skadis для пульта дистанционно...

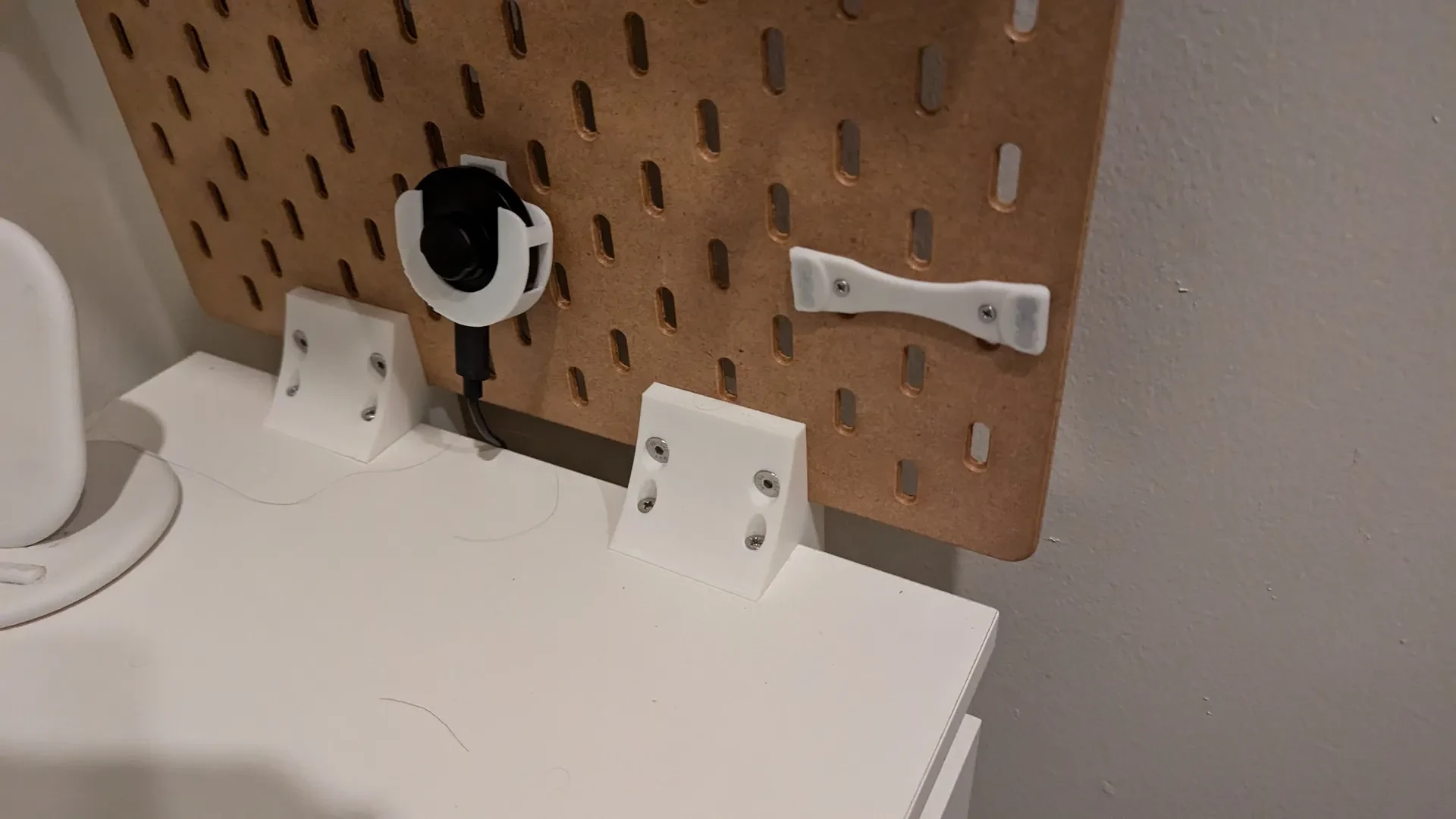

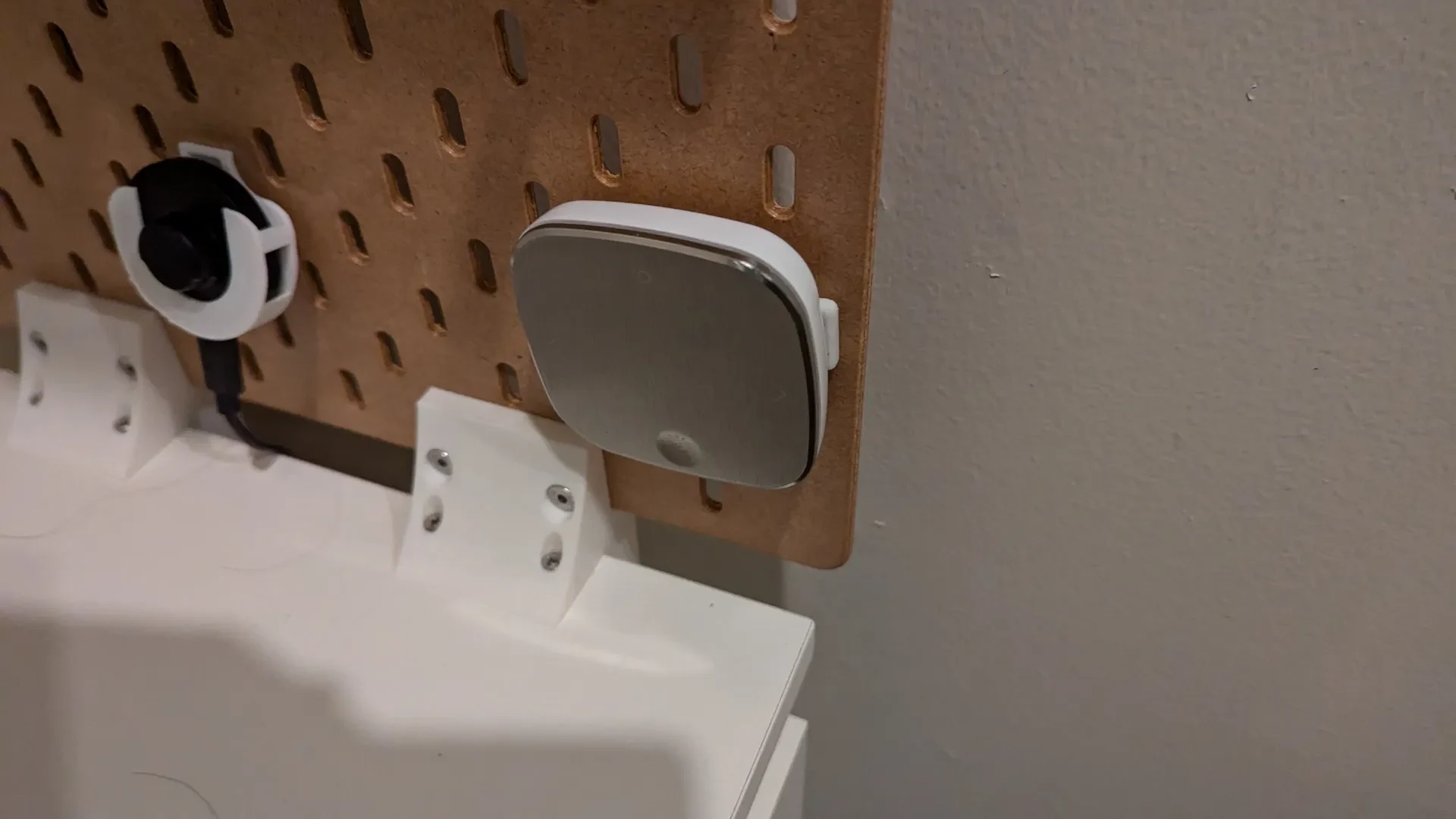

Я хотел поместить пульт дистанционного управления для умного дома IKEA Styrbar на перфорированную доску. Мне не понравились держатели, которые я нашел, поэтому я сделал свои.
Есть 2 версии:

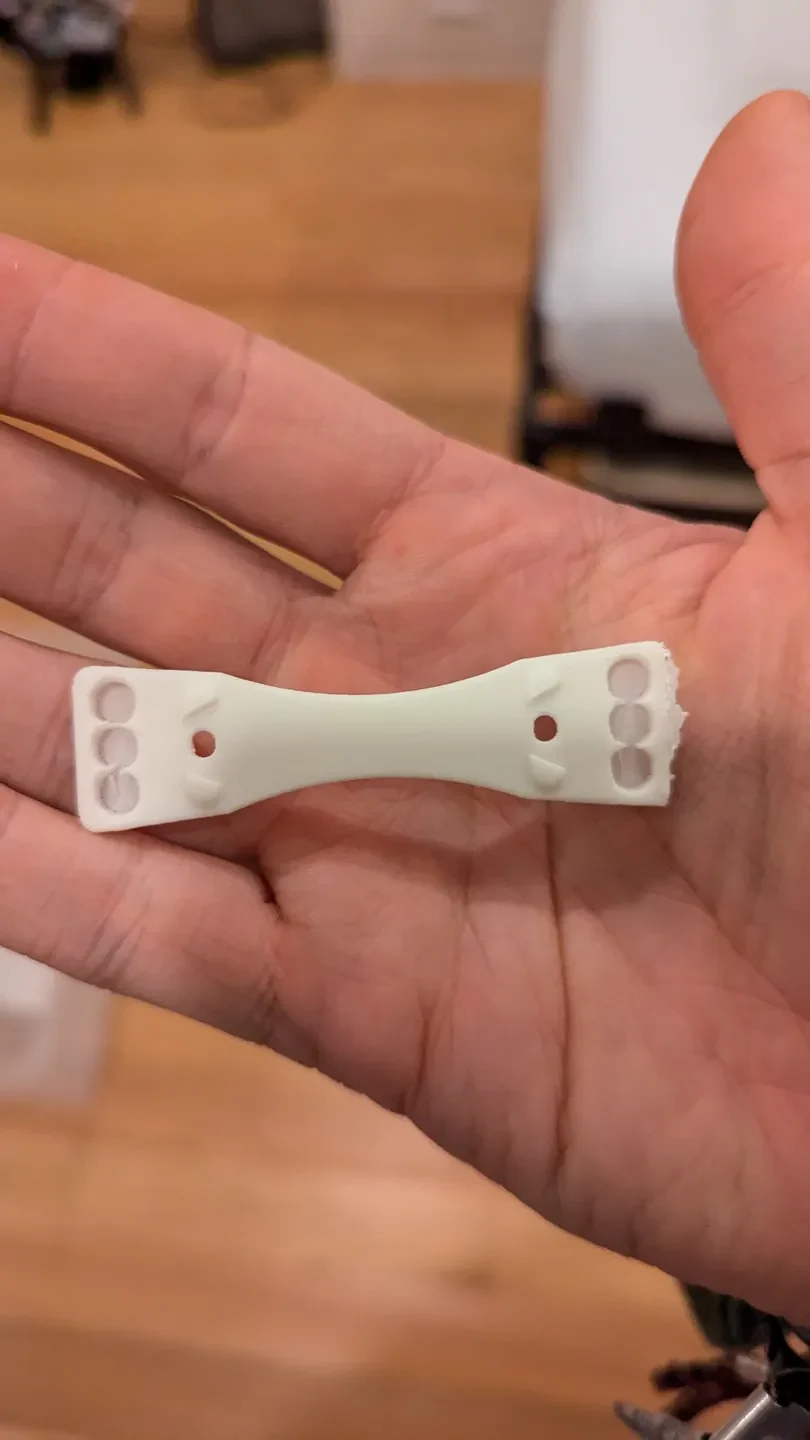

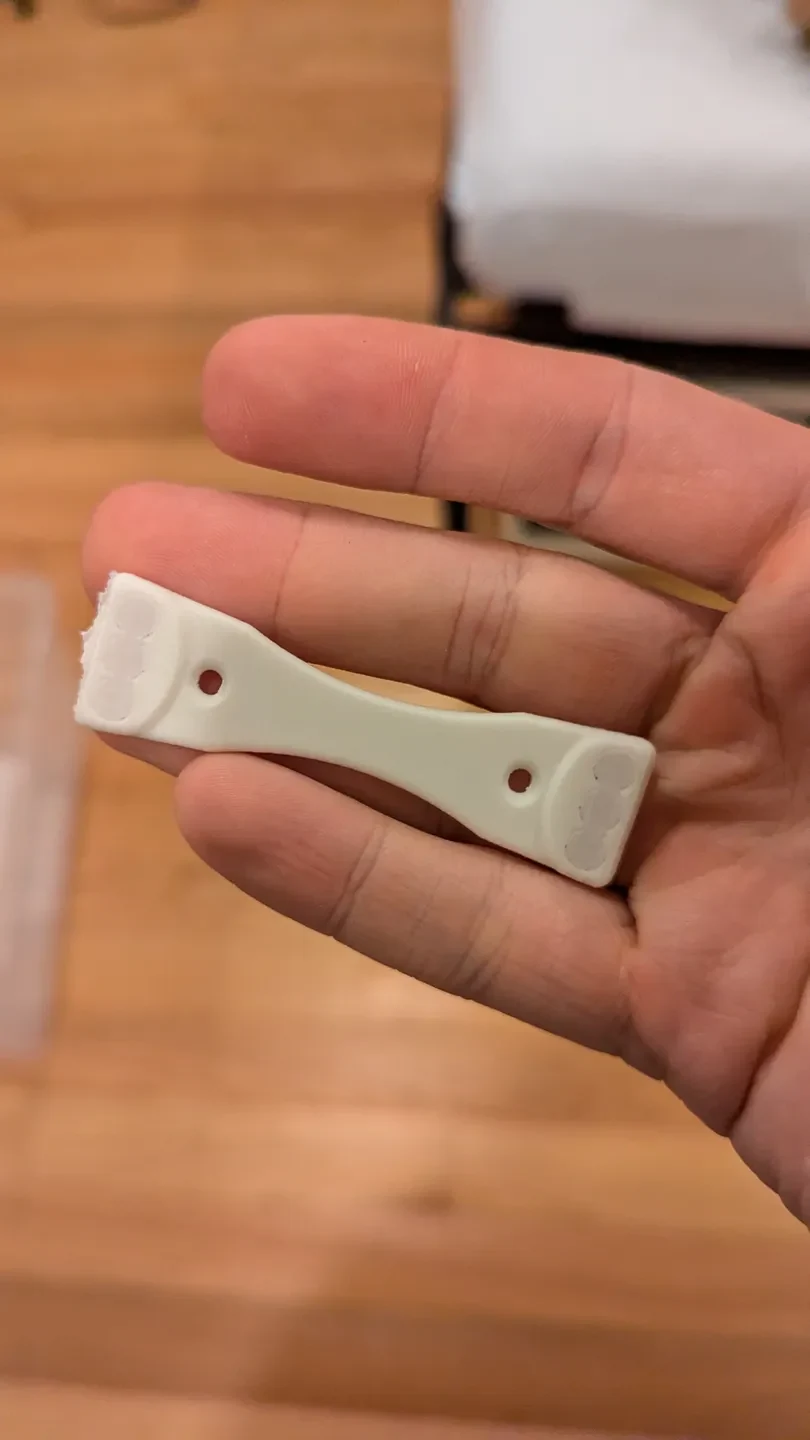

V1: минимум, просто тонкий горизонтальный отпечаток

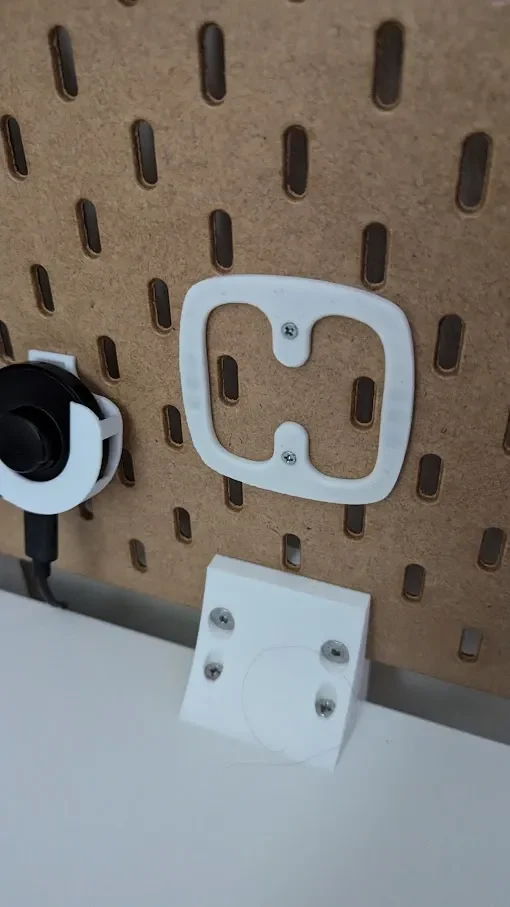

V2 (рекомендуется): больший прямоугольник с закругленными углами.

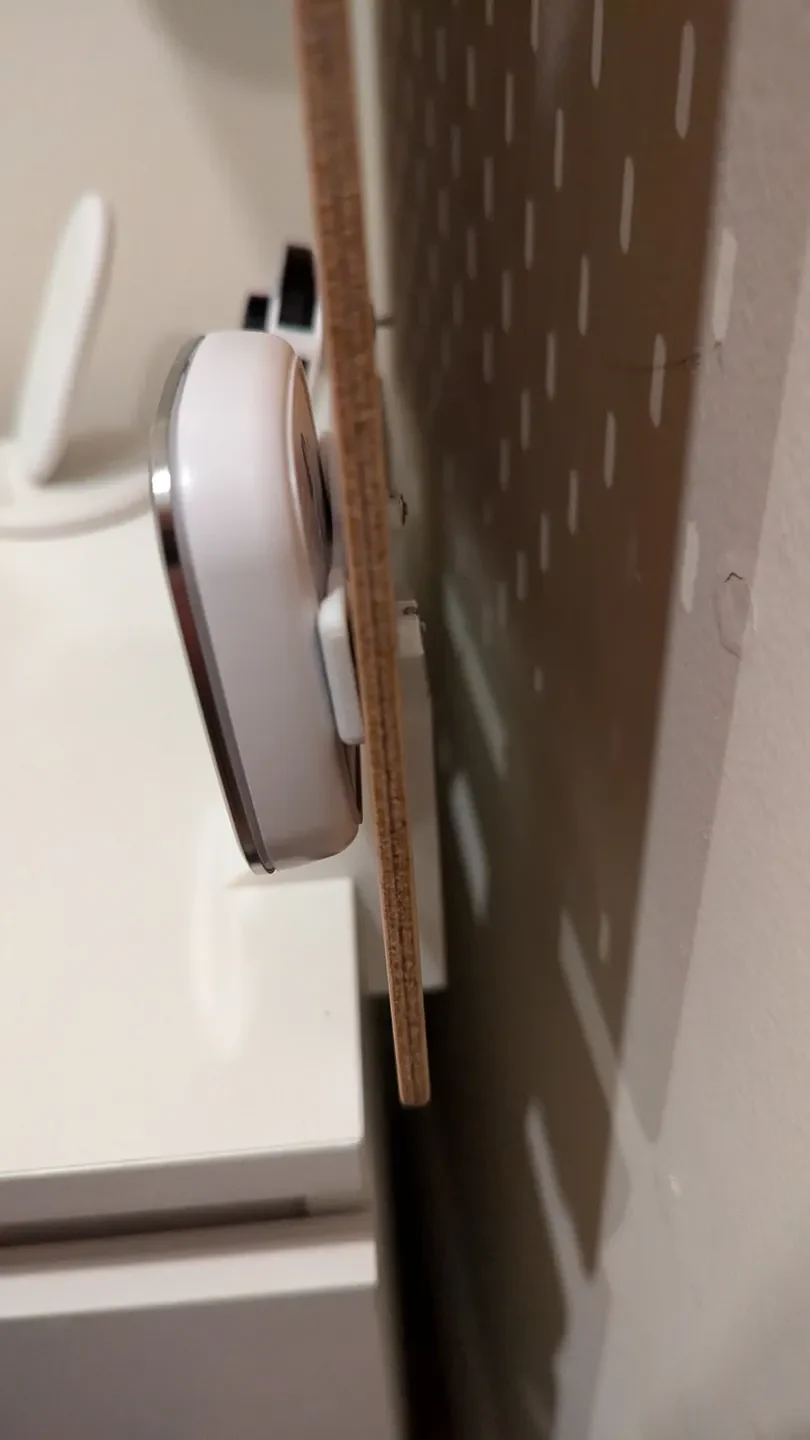

Рекомендую В2. V1 отлично удерживает пульт, но нажатие кнопок пульта, когда он установлен, заставит его покачиваться, что раздражает, если вы хотите использовать его таким образом. V2 добавляет больше поддержки со всех сторон пульта, позволяя нажимать кнопки без покачивания.
Предварительные условия
Вам понадобится:
1x эта печатная часть,
6x неодимовых магнитов диаметром 5 мм, высотой 2,5 мм (они просто оказались у меня под рукой),
2 Т-образные гайки Skadis, вариант 2,5 мм (для которых, в свою очередь, требуются 2 шестигранные гайки M2,5),
2 винта с потайной головкой M2,5 или подходящей длины — я использовал M2,5x12,
немного клея, например Loctite.
Печать

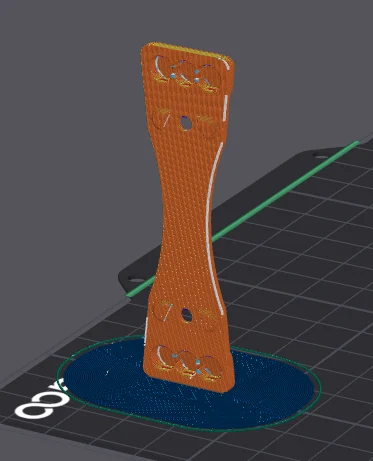

V1 печатает без опор, ориентированных короткими сторонами на рабочую пластину:
V2 будет печатать без опор лицевой стороной к рабочей пластине (т. е. магнитными карманами и направляющими Т-образной гайки вверх):
Сборка и установка
Деталь (как в V1, так и в V2) имеет 2 стороны. В одном есть круглые кармашки для магнитов — тот сзади.
Пульт дистанционного управления имеет магниты внутри, расположенные слева и справа.

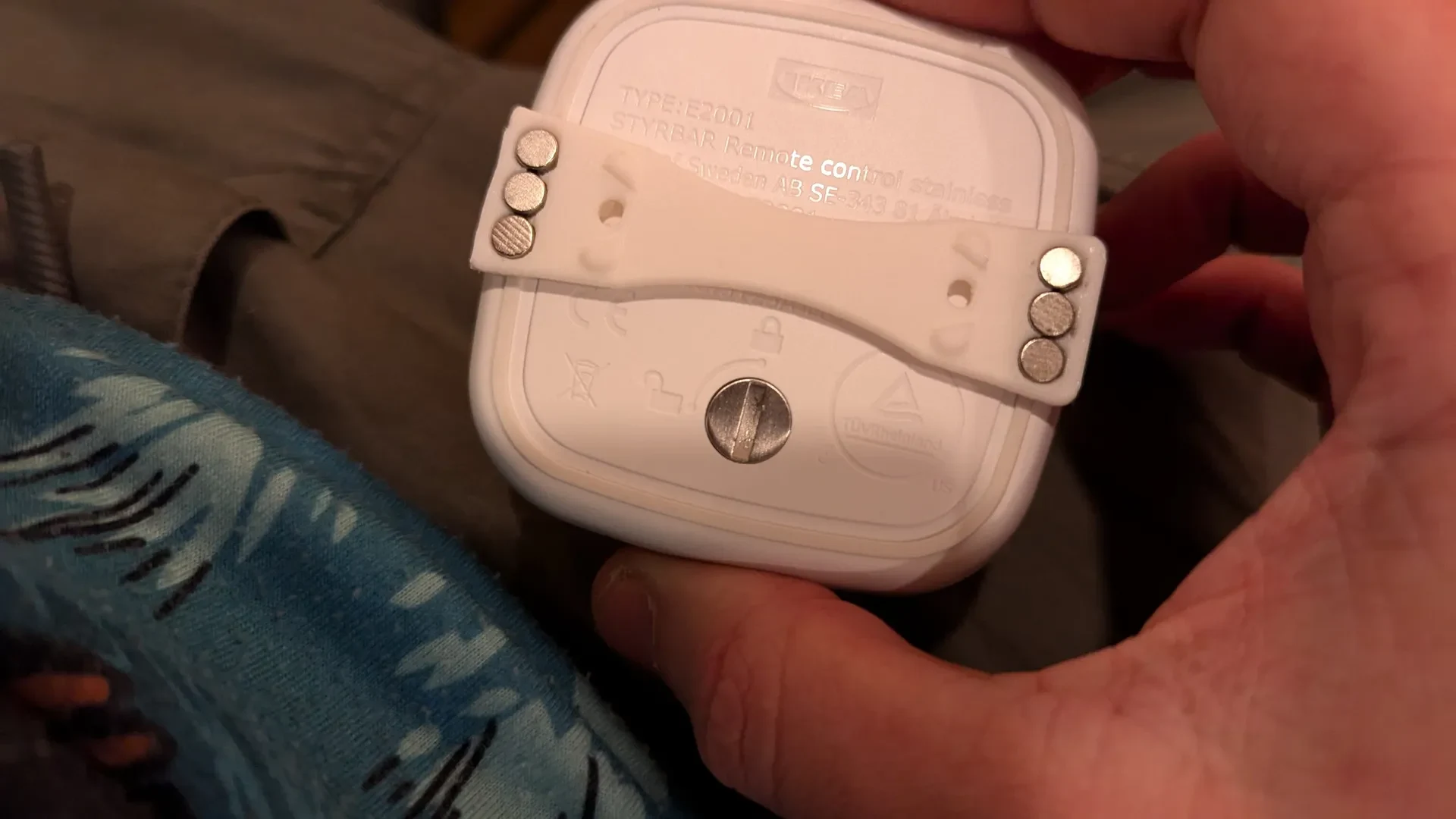

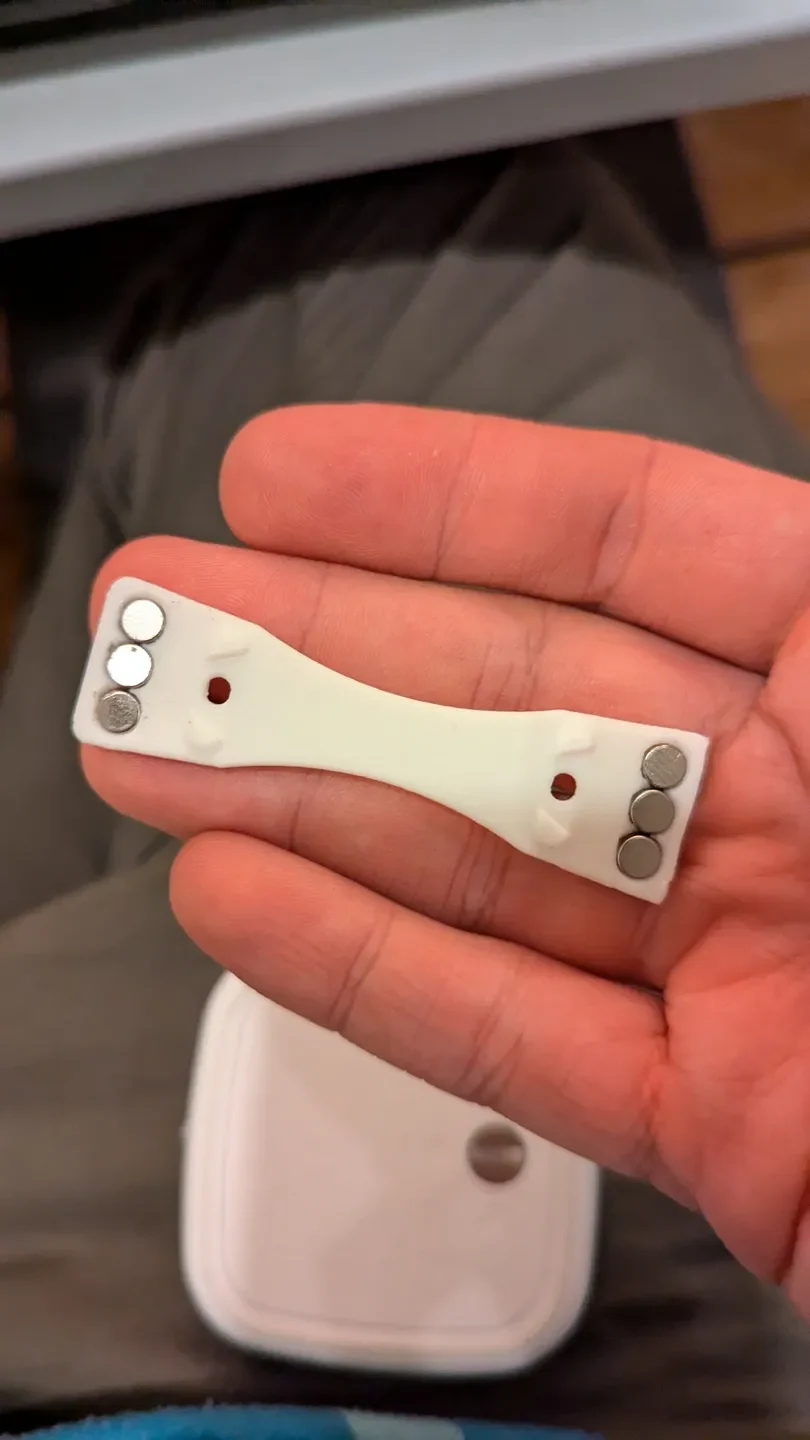

Возьмите 6 магнитов и поместите по 3 с каждой стороны задней части пульта. Это нужно для того, чтобы определить правильную полярность. Стороны пульта имеют разную полярность. Стороны магнитов, которые цепляются за пульт, должны идти в сторону передней части детали — т. е. они должны входить в карман первыми.
Карманы не разделены нитью. Чтобы магниты оставались на месте, мне пришлось капнуть пару капель Loctite.

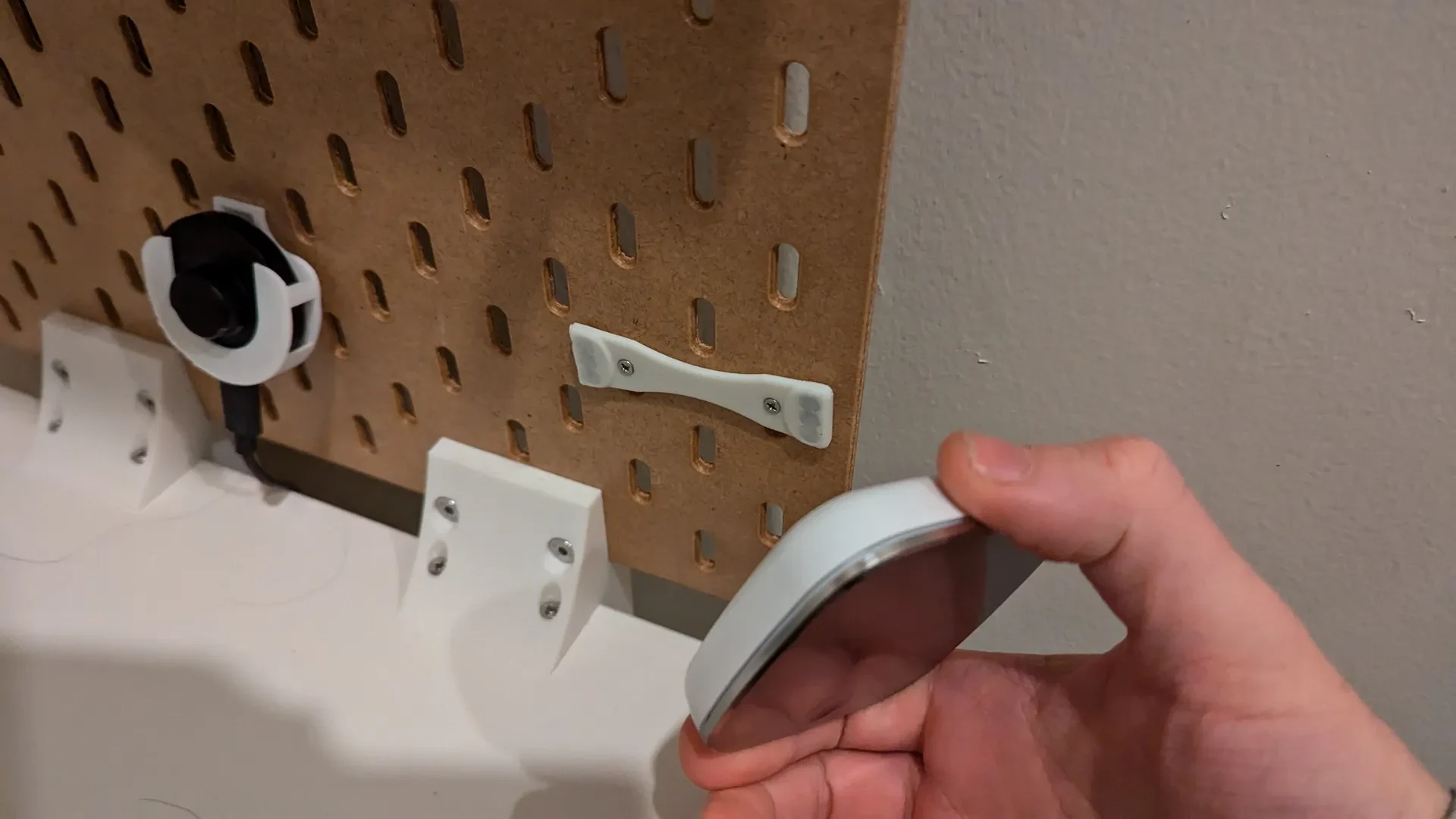

Следуйте инструкциям модели с Т-образными гайками для сборки 2 Т-образных гаек. Прикрепите их к детали с помощью шурупов. Обратитесь к различным рисункам в инструкциях к Т-образным гайкам, чтобы узнать, как правильно их прикрепить и как установить деталь на ваш Skadis.
