Магнитная система RGB-подсветки - один свет, чтобы управл...

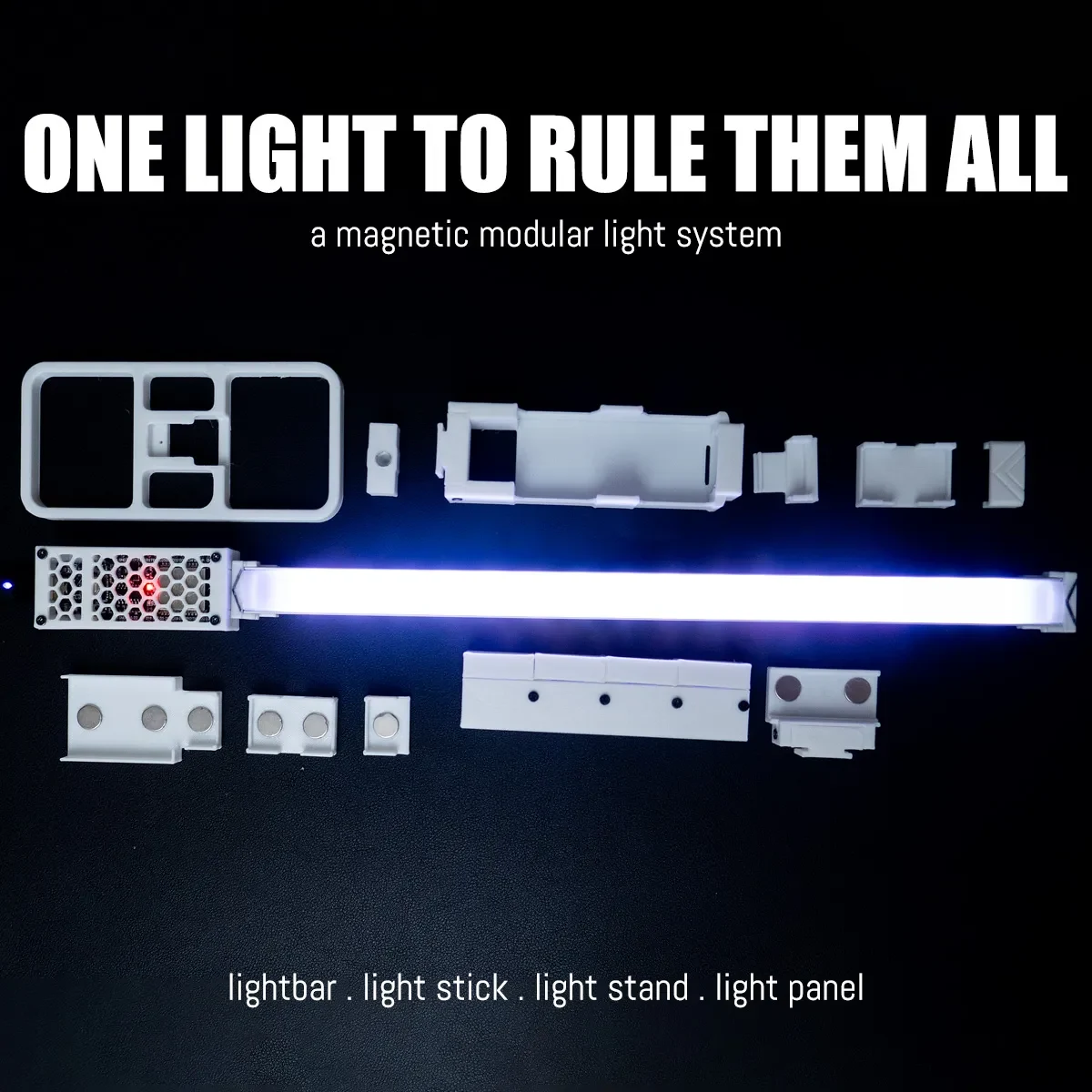

Один свет, чтобы управлять ими всеми — это модульная магнитная система освещения WLED ARGB.
Крепится на стол, монитор, шкаф, любую металлическую поверхность.
Трансформируется в лайтстик, подставку, световое панно.
Питание осуществляется через USB-C.
Управляемый WLED, используйте WIFI для управления освещением.
КАК ЭТО РАБОТАЕТ
Создайте (A) ��еспроводной контроллер и столько (B) световых полос, сколько захотите… Столько, сколько может выдержать USB-питание.

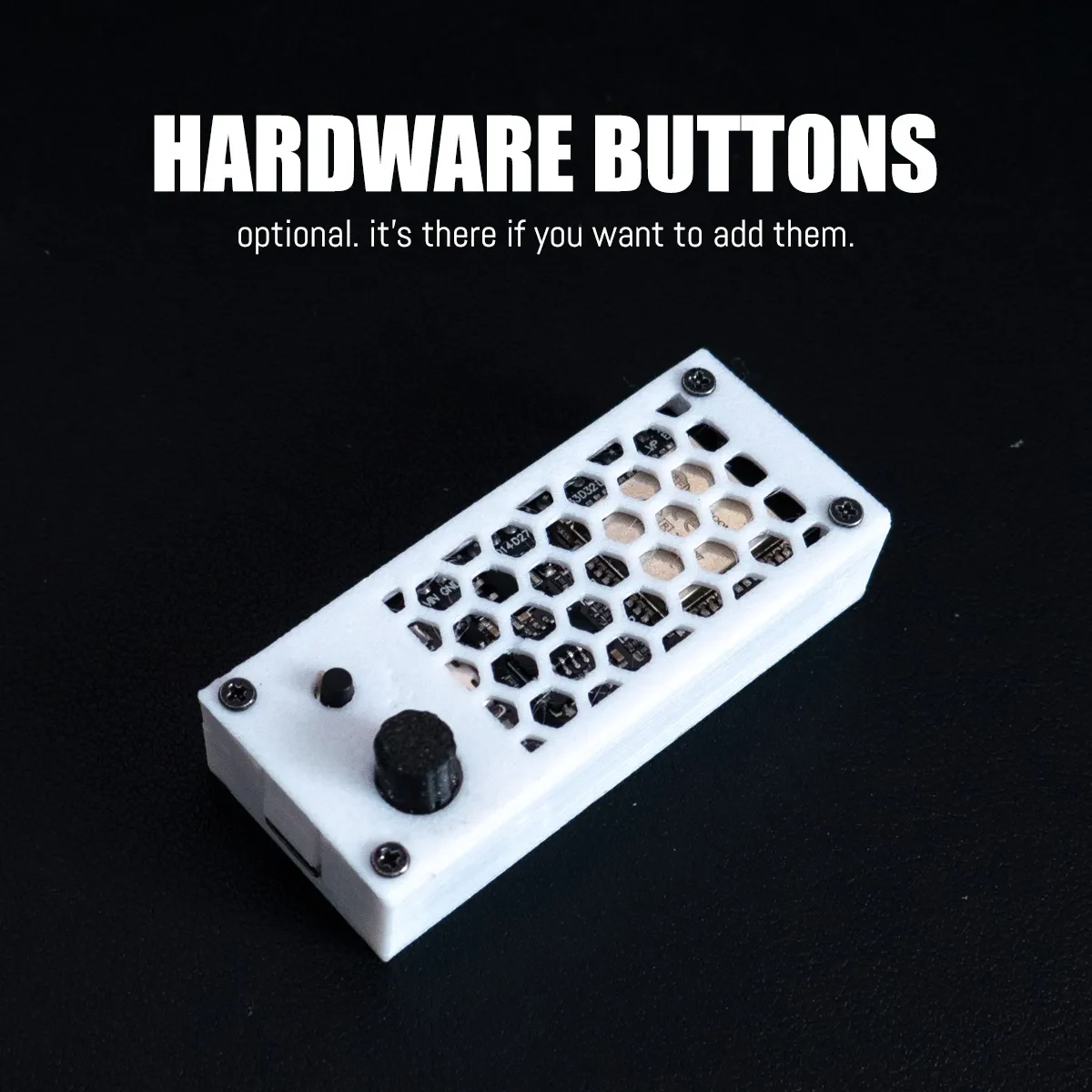

Распечатайте (AA), если вы хотите добавить в контроллер аппаратные кнопки.
Вот и все, крепите их на любую металлическую поверхность.

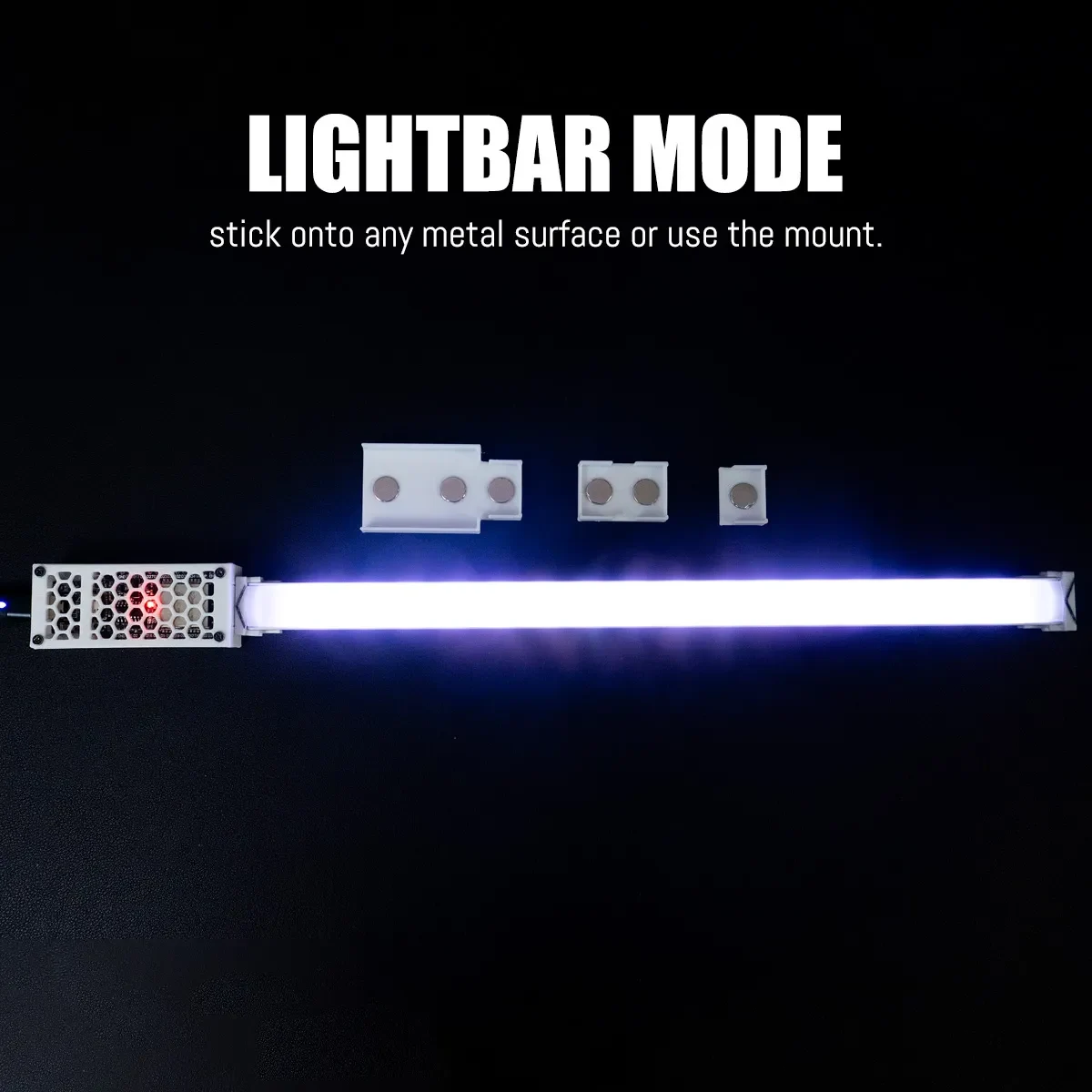

Распечатайте © крепления для поверхностного монтажа, если хотите.

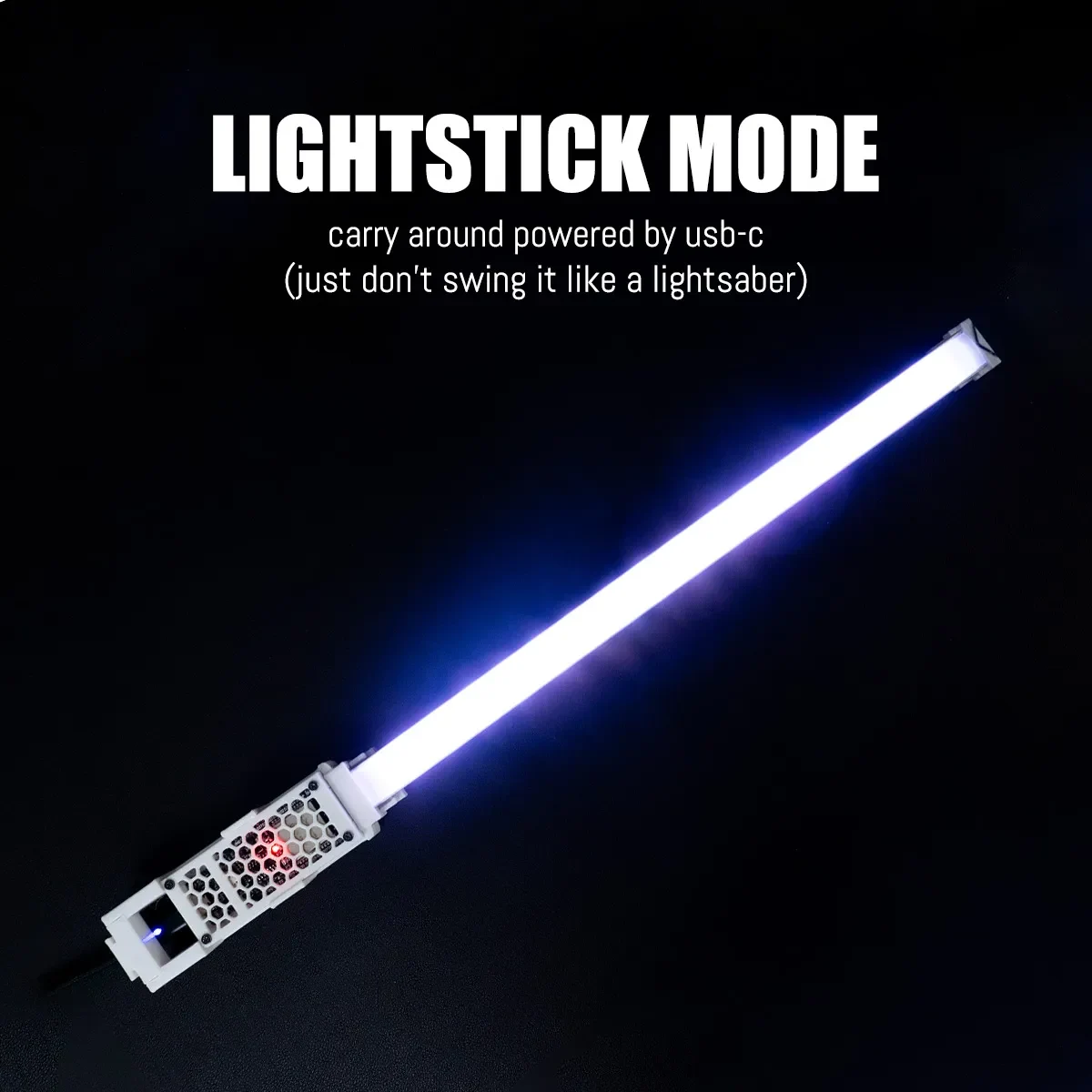

Распечатайте (D), если вы хотите использовать его в качестве световой палочки и/или подставки для освещения.

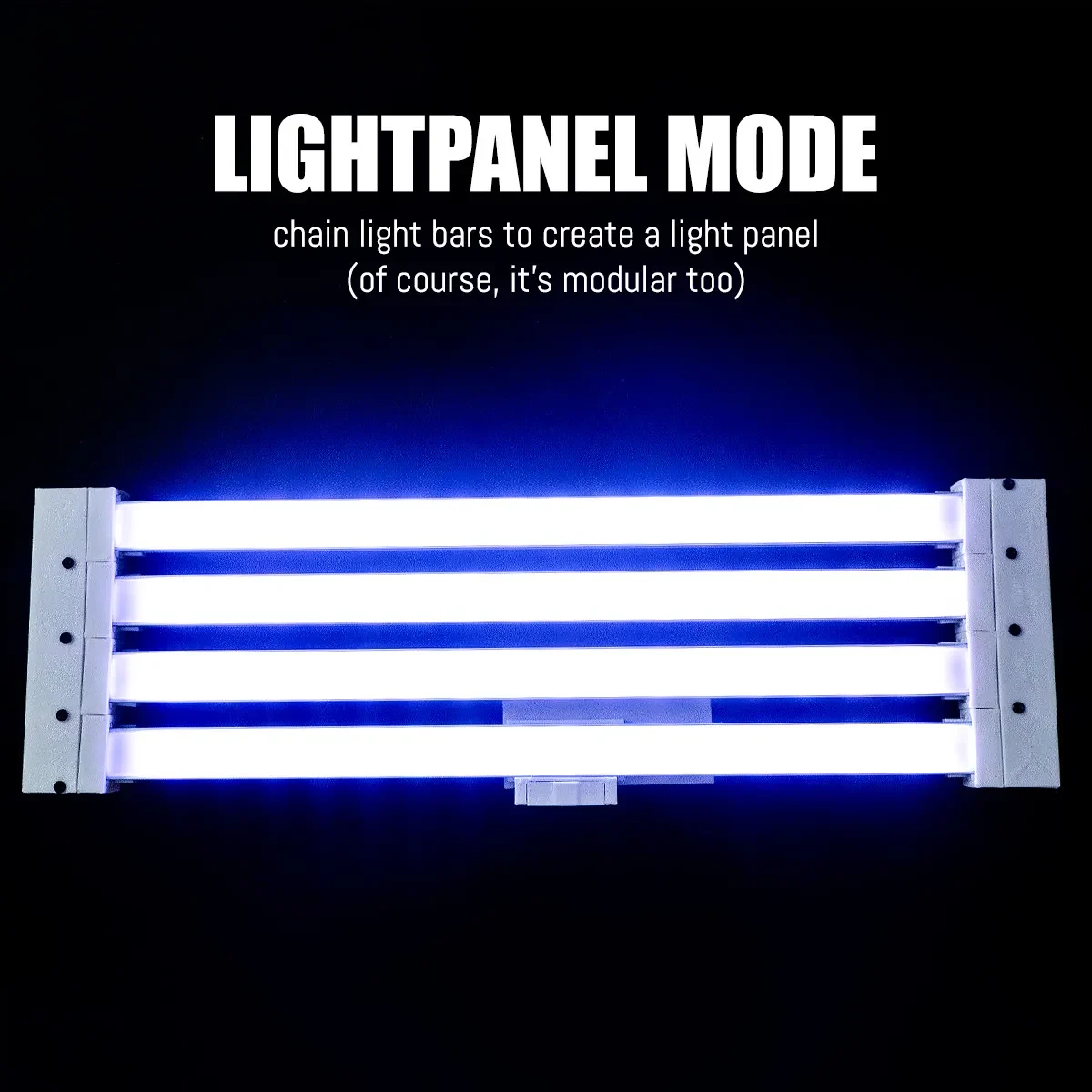

Распечатайте (E), если хотите использовать его как световую панель.
ВИДЕО
РЕКОМЕНДУЕМЫЕ НАСТРОЙКИ ПЕЧАТИ
PETG, сопло 0,4 мм, высота слоя 0,2 мм, ширина линии 0,4 мм.
Включить поддержку только для:
A1) Корпус беспроводного контроллера (магнитные пазы)
D1) Подставка беспроводного контроллера (точка крепления световой панели)
E1) Разъемы световой панели (точка крепления световой панели)
E3) Немного для хребтов
Предупреждение о плотной посадке некоторых деталей. Возможно, вам придется сохранить его вручную.
СПИСОК ЗАПЧАСТЕЙ (ПАРТНЕРСКИЕ ССЫЛКИ)
Это мои партнерские ссылки, они не стоят дороже. Но с каждой продажи я буду взимать небольшую комиссию, которая поможет компенсировать некоторые затраты на мои будущие проекты.
ESP32 (USB-C с прикрепленными контактами) — https://s.click.aliexpress.com/e/_omrkKSF
Триггерная плата USB PD — https://s.click.aliexpress.com/e/_oDqyhtD
Светодиодная лента WS2812B-https://s.click.aliexpress.com/e/_oE08rXZ
Круглые магниты 10 мм (толщина 1,5 мм и 3 мм) — https://s.click.aliexpress.com/e/_onAy3FZ
Набор ��интов M2 (M2X6, M2X8, M2X10) — https://s.click.aliexpress.com/e/_om8DCJN
Магнитные штифты Pogo (3 контакта, БЕЗ УШЕЙ, проще достать готовые) — https://s.click.aliexpress.com/e/_Dc6ld2N
Светодиодный алюминиевый профиль (стиль U, ширина 17,5 мм, длина на ваше усмотрение) — https://s.click.aliexpress.com/e/_ooFaz3h
Горшок RM065 — https://s.click.aliexpress.com/e/_oFr1Bmd
Тактильный переключатель 6 мм — https://s.click.aliexpress.com/e/_olBci9n
Угловой USB Type C — https://s.click.aliexpress.com/e/_onFNSgn
Магнитные USB-кабели — https://s.click.aliexpress.com/e/_oouzNqD
Подставка для вспышки камеры (стандартное крепление для горячего башмака) — https://s.click.aliexpress.com/e/_oEr2KuB
Мини-шаровая головка-https://s.click.aliexpress.com/e/_olJ5kpD
А) БЕСПРОВОДНОЙ КОНТРОЛЛЕР — ВИДЕО-ИНСТРУКЦИЯ
1 корпус (А1)
1 обложка X (A2) (см. AA, если вы хотите добавить элементы управления, выберите любой, который вам нравится)
1 х ЭСП32
1 X триггерная плата USB PD
2 винта M2-8
2 винта M2-10
1 х 3-контактный гнездовой магнитный разъем Pogo
2 магнита диаметром 10 мм и толщиной 3 мм
TLDR:
Установите USB PD на 5 В.
Подключите VCC к красному проводу Pogo и VIN на ESP32.
Подключите GND к черному проводу Pogo и GND на ESP32.
Подключите желтый провод Pogo к D2 на ESP32… Или к «обновленному умолчанию» 16.
Установите WLED на ESP32 — https://install.wled.me/
Настройте WLED — подключайтесь к WIFI, ограничивайте максимальную мощность, устанавливайте длину светодиода, GPIO, создавайте свои собственные настройки.
АА) КНОПКИ КОНТРОЛЛЕРА — ВИДЕОИНСТРУКЦИЯ
1 X (AA1) пластина с кнопками
1 ручка X (AA2)
1 х (AA3) крышка контроллера (выберите любой, который вам нравится)
1 х 6 мм тактильный переключатель
1 х горшок RM065
TLDR:
Подключите тактильный переключатель к ESP32.
К земле
К любому открытому контакту (я использовал D4)
Подключите горшок к ESP32.
К земле
До 3,3 В
К любому открытому аналоговому выводу (я использовал D34)
Включите и настройте кнопки в WLED.
https://kno.wled.ge/features/macros/
https://kno.wled.ge/features/presets/
Б) СВЕТОВЫЕ ПАНЕЛИ — ВИДЕОИНСТРУКЦИИ
Светодиодный алюминиевый профиль (ширина 17,5 мм, форма U, длина на ваше усмотрение)
2 X (B1) Торцевая крышка для каждой световой панели
Пара магнитных штифтов (папа-мама) для каждой световой панели.
2 магнита диаметром 10 мм и толщиной 3 мм для каждой световой панели
Светодиодная лента WS2812B (количество светодиодных бусин на метр зависит от вас)
В) ПОВЕРХНОСТНЫЙ МОНТАЖ — ВИДЕО-ИНСТРУКЦИЯ
Опционально, световые панели можно прикрепить к любой металлической пластине/поверхности. Если вам нужен поверхностный монтаж, есть 2 варианта:
(C1) Отверстия для магнитов. Используйте круглые магниты диаметром 10 мм и толщиной 1-2 мм.
(C2) Пустой — просто приклейте никелевую полоску на крепление.

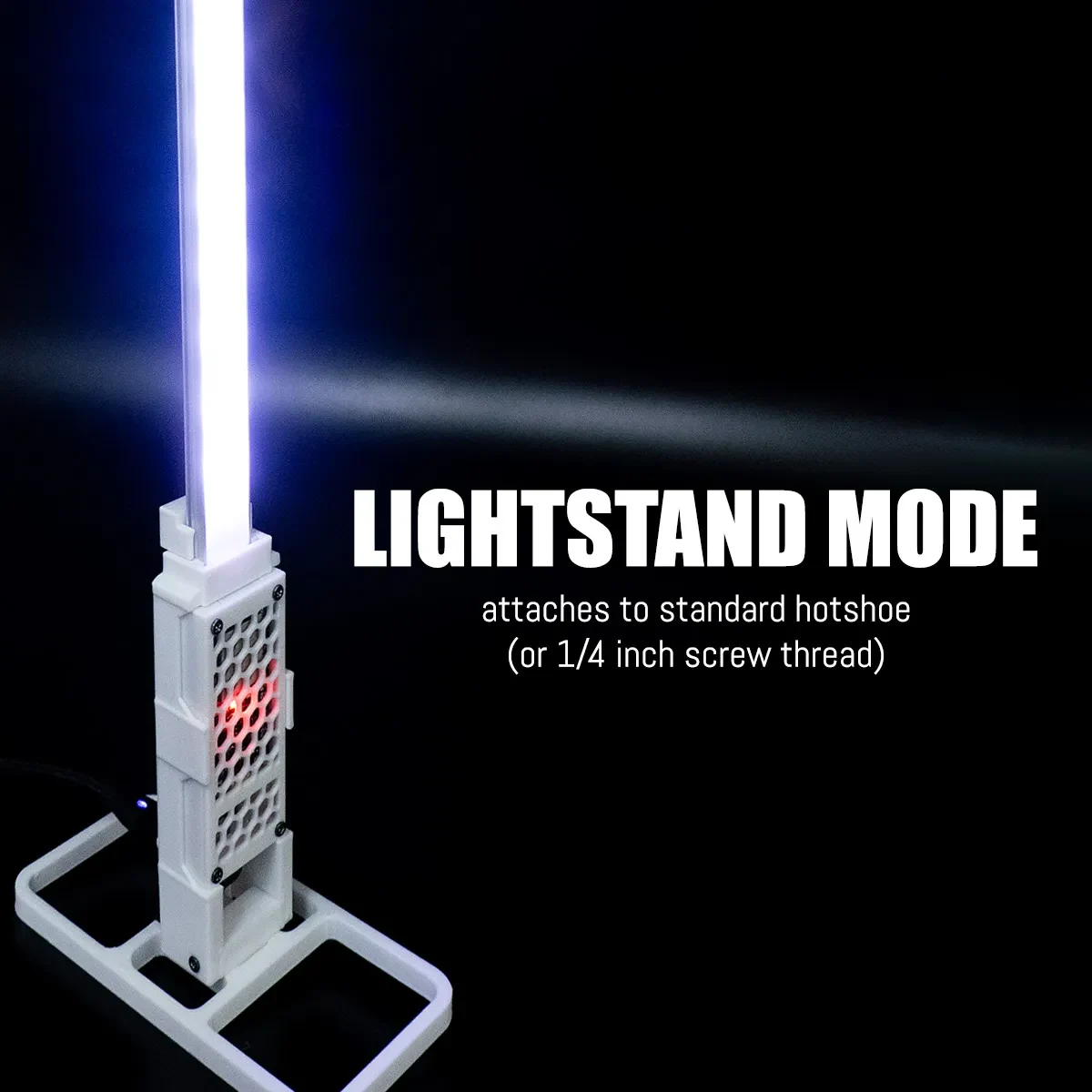

D) СВЕТОВАЯ СТОЙКА/СТОЙКА — ВИДЕОИНСТРУКЦИЯ
1 X (D1) подставка для контроллера
1 X (D1) защелка подставки
