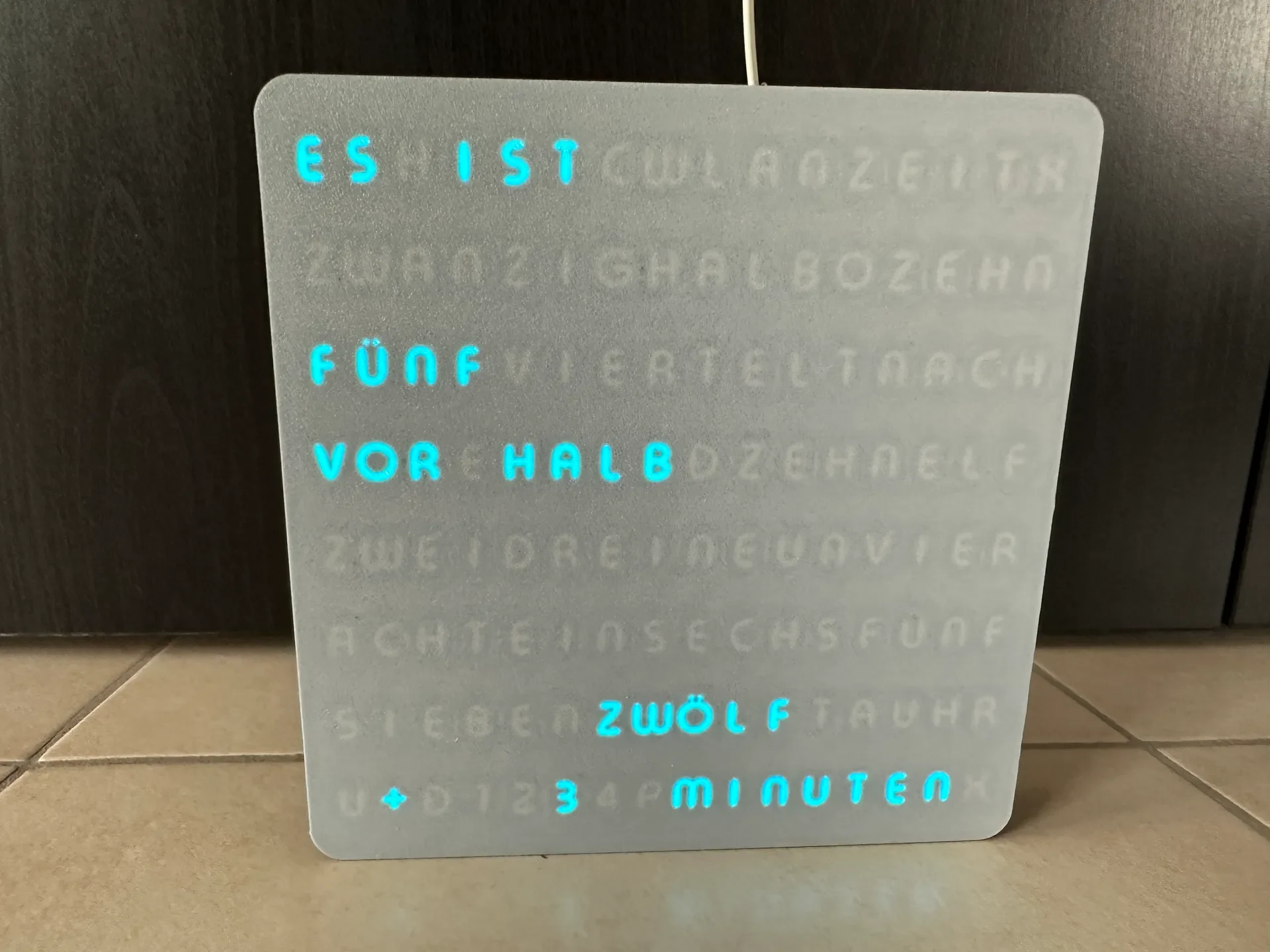

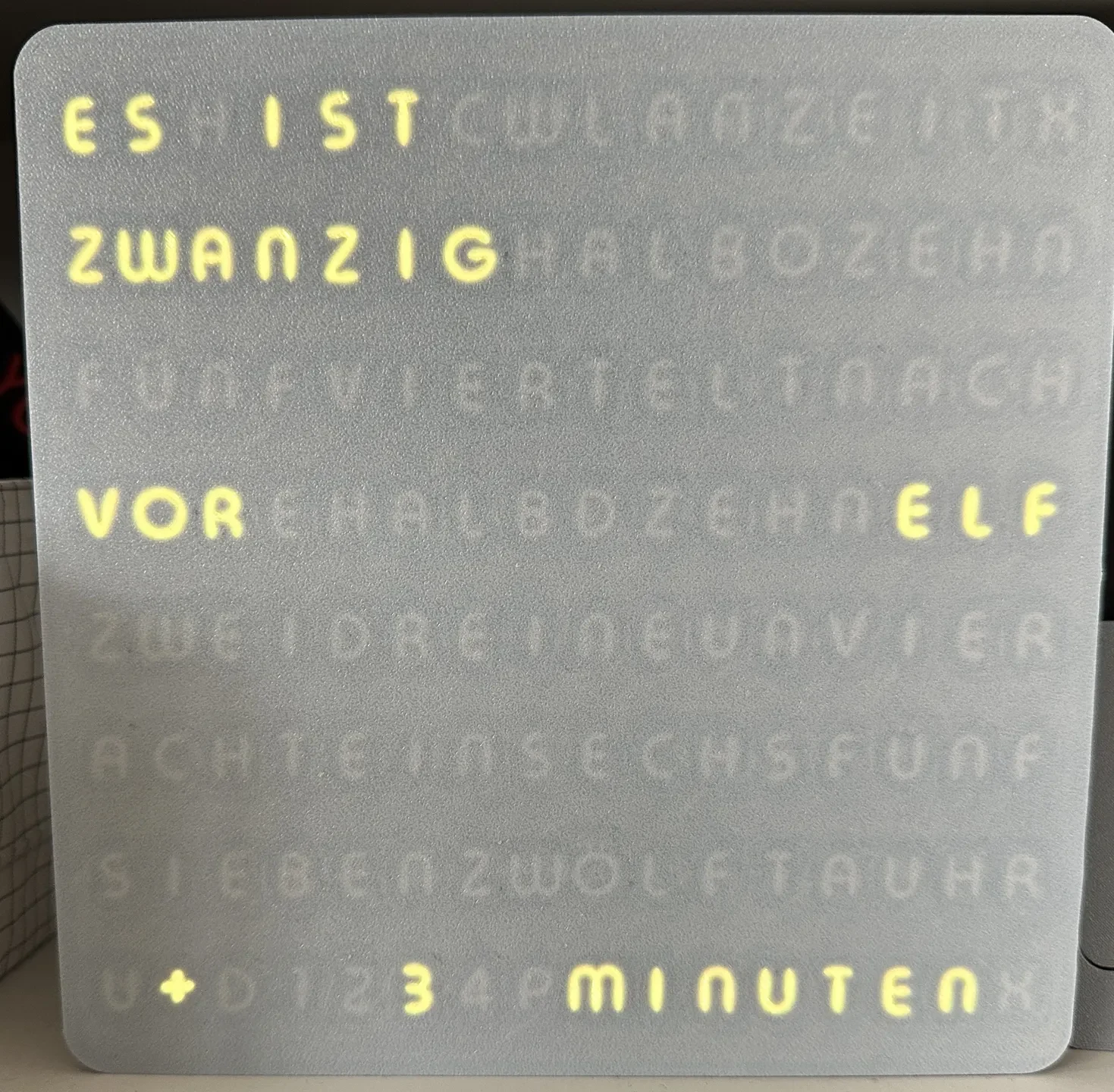

Word clock Wortuhr немецкий + английский, матрица RGB 16...
Ремикс из отличной модели AWSW https://www.printables.com/de/model/450556-wordclock-16x16-led-matrix-2023-v3 — здесь вы также можете запустить его аккуратное программное обеспечение Arduino.
Пока что я делал ремиксы только на DE+EN Fronts, другие языки потребуют небольшой работы, есл�� кому-то это понадобится, но для себя это бесполезно.
В целом мне нравятся его часы, но мне не понравились эти острые края по углам, неудобно печатать без деформации на таком большом отпечатке.
Эту модель можно распечатать с настройками Bambu по умолчанию — намного быстрее, чем оригинал.

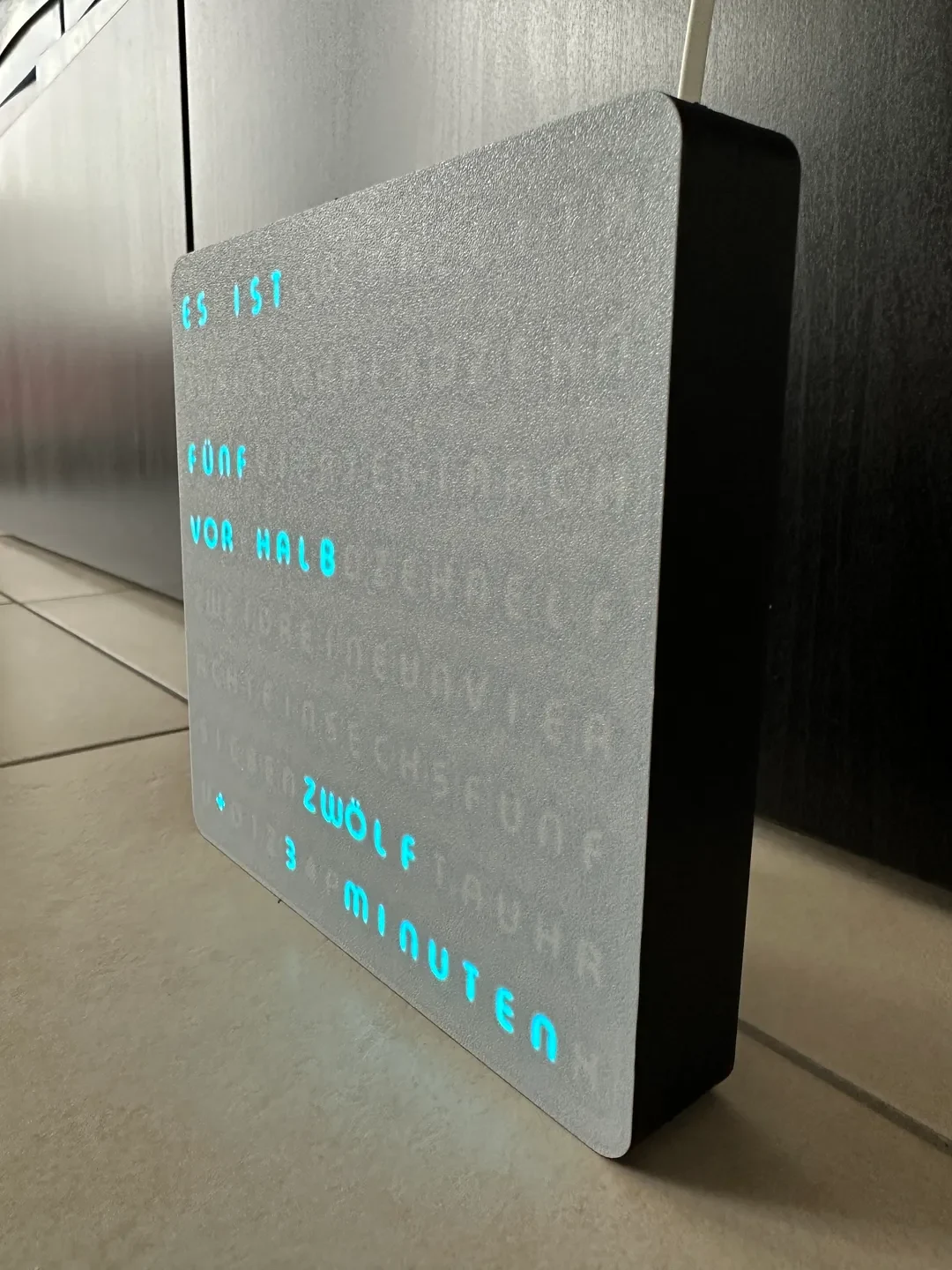

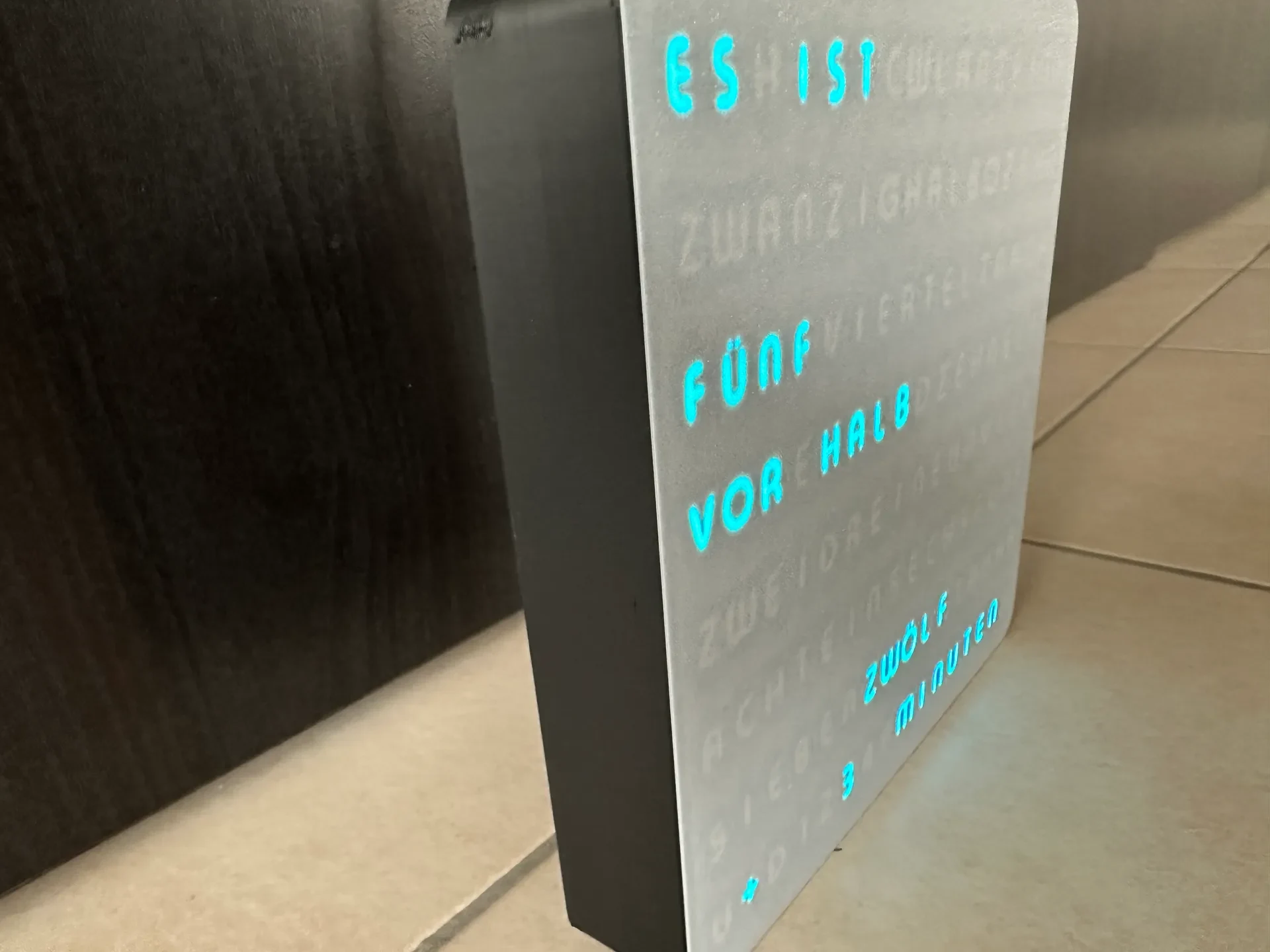

Еще одним БОЛЬШИМ преимуществом является то, что часы можно читать сбоку под гораздо большим углом.
Рамки M3f уже окрашены в 2 цвета AMS, вы хотите использовать белый цвет для первых 2 слоев (передний/буквы) и настоящий темный цвет для остальных, чтобы не просвечивали светодиоды.
для печати:
каждая 1 спинка, фиксатор и рамка на вашем языке.
Использование текстурированного PEI создает действительно красивый фасад, но простые пластины также должны выглядеть великолепно.
PLA в порядке, не проверялось, хорошо ли PETG справляется со всеми буквами, но тоже должен работать.
Для сборки необходимы следующие аксессуары:
1)
Закрепление задней пластины
4* вставки Brazz M3xOD5xL3 (как в корпусе P1P ARC)
4* винты 6 ммxM3
или используйте
тонкий двусторонний скотч/плакат/горячий клей — только когда часы стоят
2)
Внутренности
1 светодиодная матрица BTF Lightning 16x16 (например, WS2812BECO на Amazon)
1x AZDelivery ESP32 D1 Mini NodeMCU
3)
Мощность
1 источник питания USB 5 В / должен быть> = 2 А, если вы используете > 3 А, это даст некоторую погрешность
1x кабель Micro USB
Аппаратная сборка:
расплавить вставки из бразза в раму
прошивка программного обеспечения на D1 перед пайкой в качестве функциональной проверки
отрежьте ненужный «выходной» кабель на матрице RGB (если хотите, почистите, отпаяйте также кабели ±)

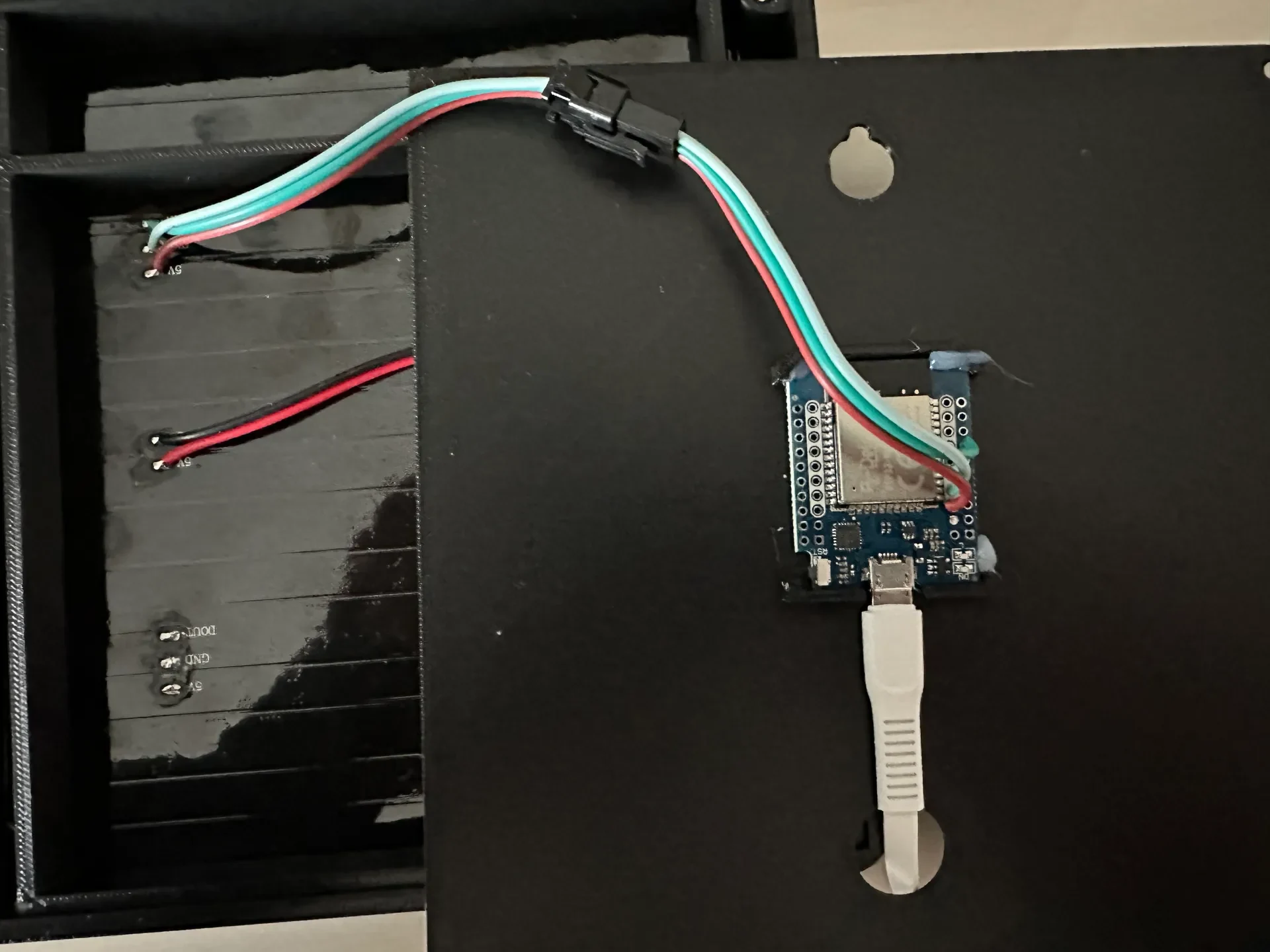

припаяйте этот кабель к D1 mini (рис. прилагается)

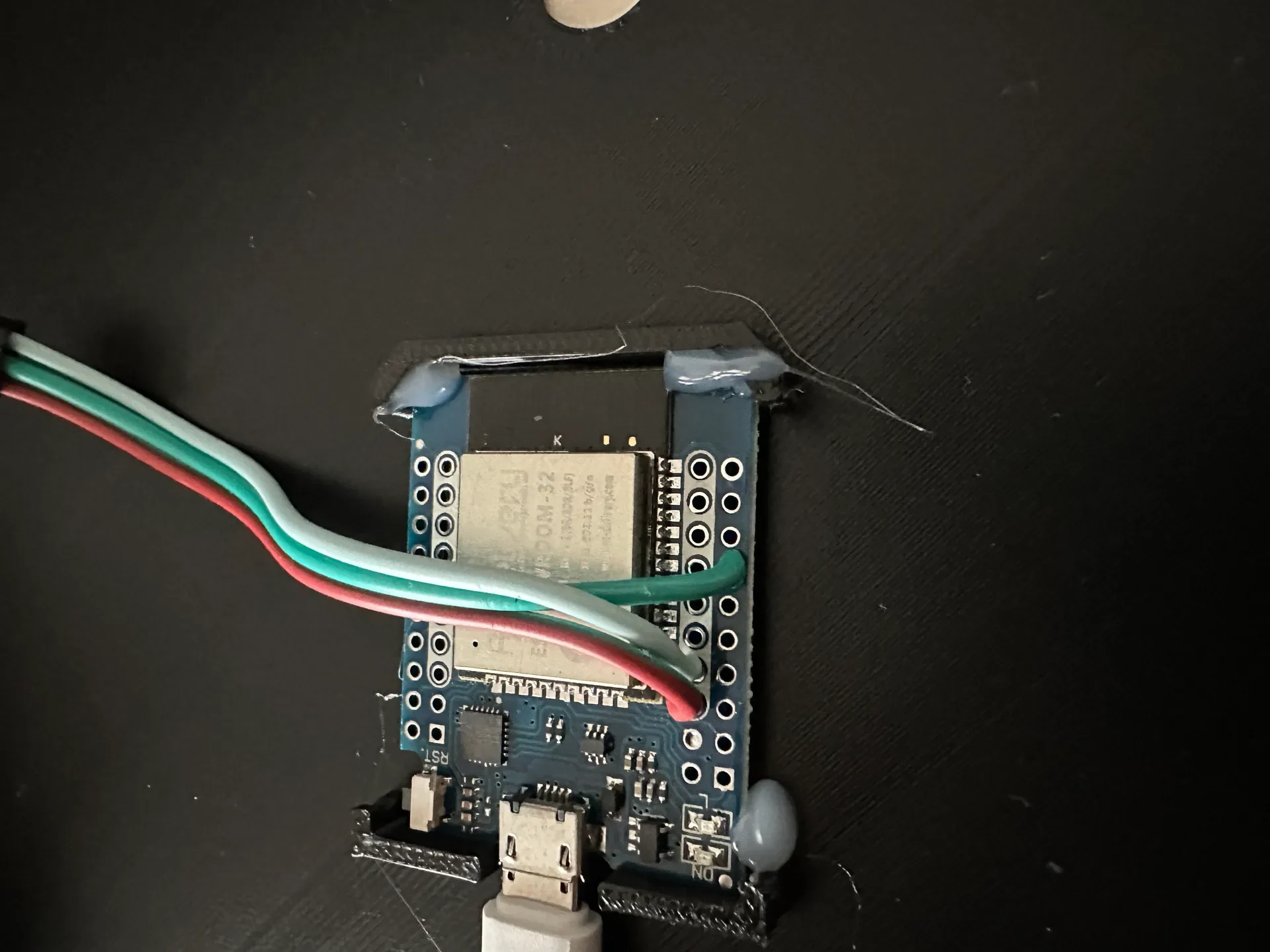

прижмите D1 Mini сзади, чтобы убедиться, что он держится, приклейте немного горячего клея
Подключитесь к матрице с помощью кабелей

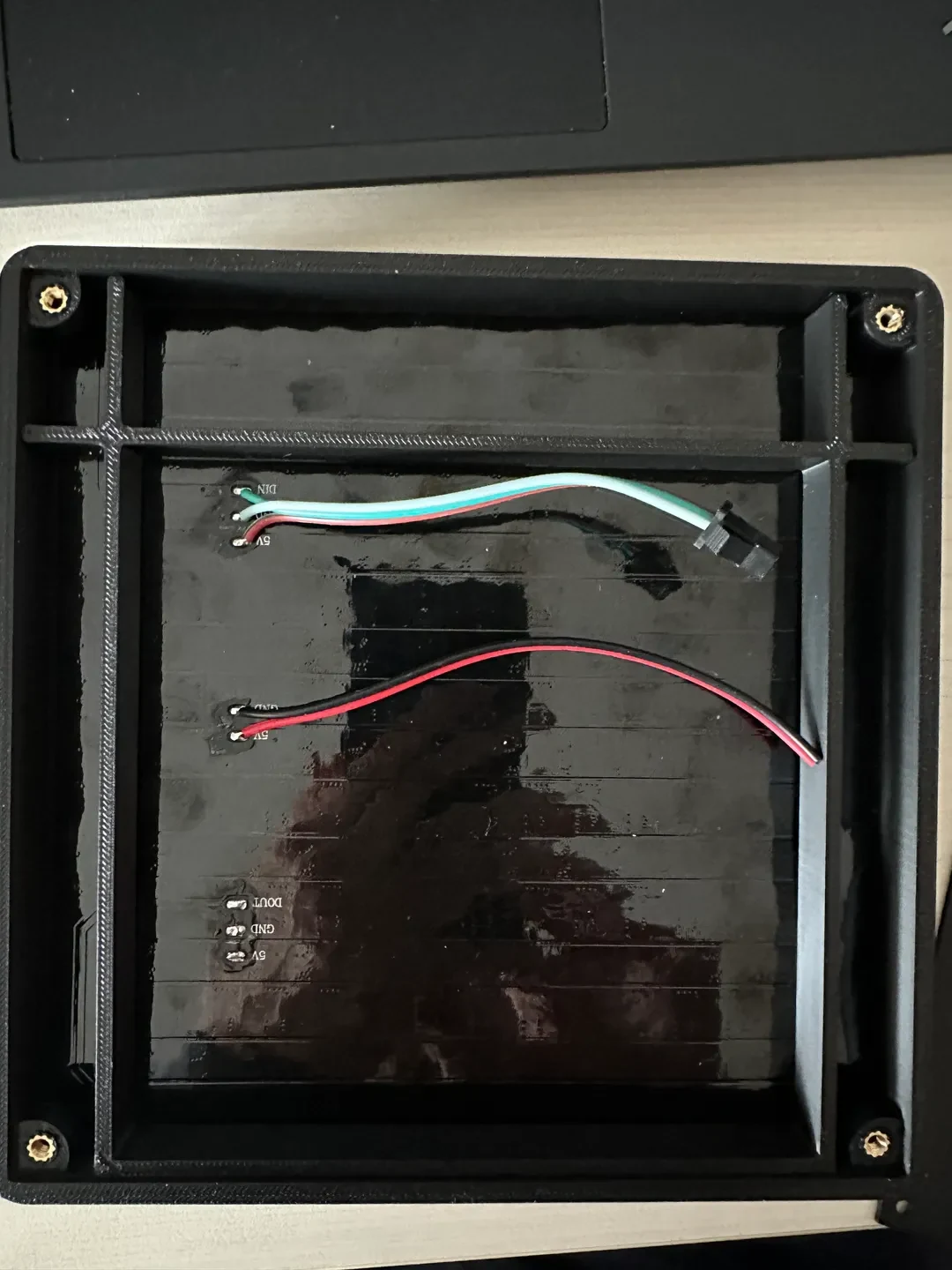

установите матрицу на место (ориентацию смотрите на рисунке) и закрепите ее RGB-фиксатором

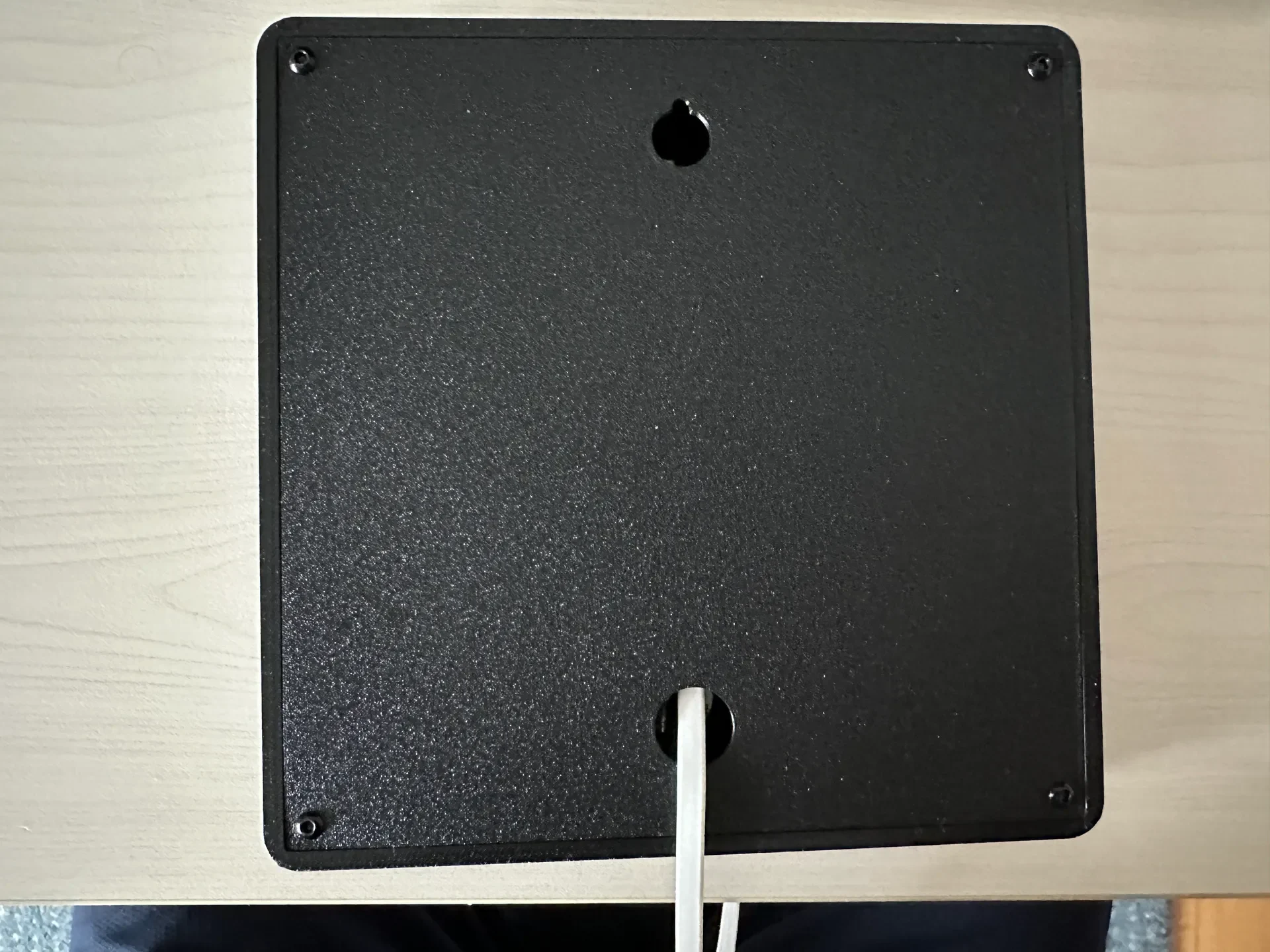

Закройте заднюю часть и мягко закрепите 4 винтами.
Включите питание и привяжите Wi-Fi
