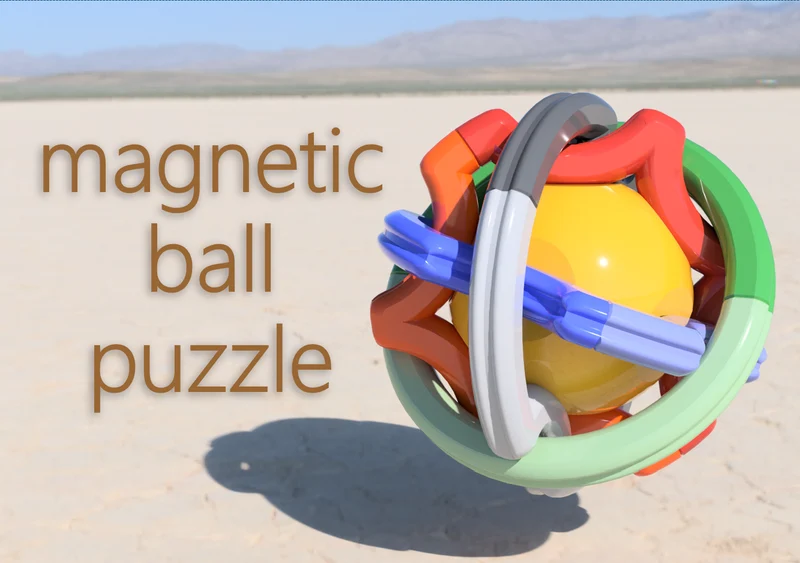

Головоломка с магнитным шариком

Пазл с магнитным шариком — это одновременно головоломка и интригующий декоративный предмет, который привлечет внимание ваших друзей и возбудит их любопытство.

Уровень сложности головоломки средний. Чтобы понять, как части соединяются друг с другом, требуется несколько минут. Возможно, вам захочется третья или четвертая рука.

Вот что вам для этого нужно:

Вам понадобитс�� 16 магнитов диаметром 10 мм и высотой 5 мм.
Могу порекомендовать этот набор из 25 магнитов. Это действительно чрезвычайно сильные неодимовые магниты. Классифицируется как N52, на данный момент это самый прочный коммерчески доступный тип.
Я разработал пазы для магнитов с допуском. Вместо одного магнита 5 мм можно использовать два магнита диаметром 3 мм или три магнита диаметром 2 мм.

Кроме того, вам понадобится суперклей, чтобы закрепить магниты на месте во время процесса печати.

!!! Перед началом работы внимательно прочтите следующую информацию о печати. !!!

Печать информации

Все файлы STL правильно выровнены.

Мяч

Высо��а слоя: 0,20
Периметр: 3
Заполнение: 5 %
Поддержка: нет

Печать этого объекта предполагает очень пологие углы. Первые уровни могут быть особенно сложными, а на более высоких уровнях также есть несколько сложных участков.
Я лично установил скорость печати на принтере на 50%. Хотя из-за этого печать заняла намного больше времени, она была успешно завершена без каких-либо вспомогательных конструкций.

Кольцо A, B, C, D

Высота слоя: 0,20
Периметр: 2
Заполнение: 10 %
Поддержка: нет
Напечатайте паузу на слое № 85 (17,00 мм), чтобы вставить магниты.

Каждое кольцо A, B, C и D состоит из двух полуколец. Итак, распечатайте по две копии каждого. Позже они будут собраны и скреплены магнитами.
Во время печати вам необходимо вставлять магниты в назначенные слоты во время паузы печати.

В связи с этим необходимо принять во внимание две вещи:

Прежде чем продолжить печать, все магниты необходимо закрепить суперклеем. В противном случае магнит бу��ет вытянут из паза металлическим соплом, когда печатающая головка снова пройдет над ним.
Уделяйте достаточно времени паузе печати. Ваш принтер терпеливо ждет.

Я успешно разместил все 16 магнитов в восьми полукольцах, используя следующую процедуру:
В начале паузы печати сначала нанесите в прорези каплю суперклея.
Затем вставьте магниты в пазы.
Нанесите вторую каплю суперклея на одну сторону каждого магнита.
Подождите не менее одной минуты, чтобы клей схватился. Продолжительность, естественно, зависит от используемого суперклея.
Я следил за температурой сопла и ждал, пока она достигнет 70 градусов по Цельсию.
Только после этого возобновите печать.

Правильно совместите противоположные магниты в двух полукольцах друг с другом. Они должны притягивать друг друга, а не отталкиваться.
Для этого я уже перед печатью собрал пары магнитов и пометил обе притягивающие стороны липкими подушечками.

Опознать противоположные прорези двух полуколец можно на следующем рисунке:
Одно полукольцо имеет выемку, а противоположное полукольцо имеет соответствующую полость.

Я с нетерпением жду ваших Makes! :-)
