Магнитный разъем Z-зонда (V1)

Это первая версия моего собственного магнитного разъема Z-Probe. При сборке моего станка с ЧПУ Lowrider V4 (https://docs.v1e.com/lowrider/), по-видимому, обычным методом является прокладка проводов для Z-зонда где-то рядом со шпинделем во время работы станка. Я решил, что предпочел бы иметь возможность быстро и легко полностью отсоединить провода Z-зонда во время работы машины, чтобы их каким-либо образом не зацепили. Это черновая рабочая конструкция, котор��ю я использовал в прошлом году на своем Lowrider V3, хотя в будущем планирую сделать более чистую версию.

Основной принцип заключается в наличии двух наборов противоположных магнитов на каждой стороне разъема, чтобы обеспечить правильную ориентацию соединения.

Необходимые материалы:

-[2x] штифты Pogo 6x1 мм (https://a.co/d/3N8c1Q2)

-[2x] Контактные площадки 0,25 мм (обрезаны из подручных материалов с помощью бокорезов)

-[5x] магнитов 8x3 мм (https://a.co/d/1wMd3cd) (один для крепления сигнала к шпинделю и 4 для разъемов Pogo и контактной площадки)

-Z-зонд на ваш выбор (алюминий, маленькая линейка, щуп и т. д.)

-Проводка

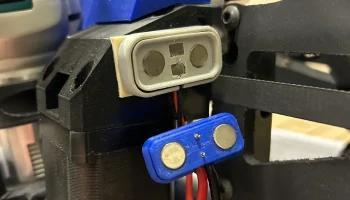

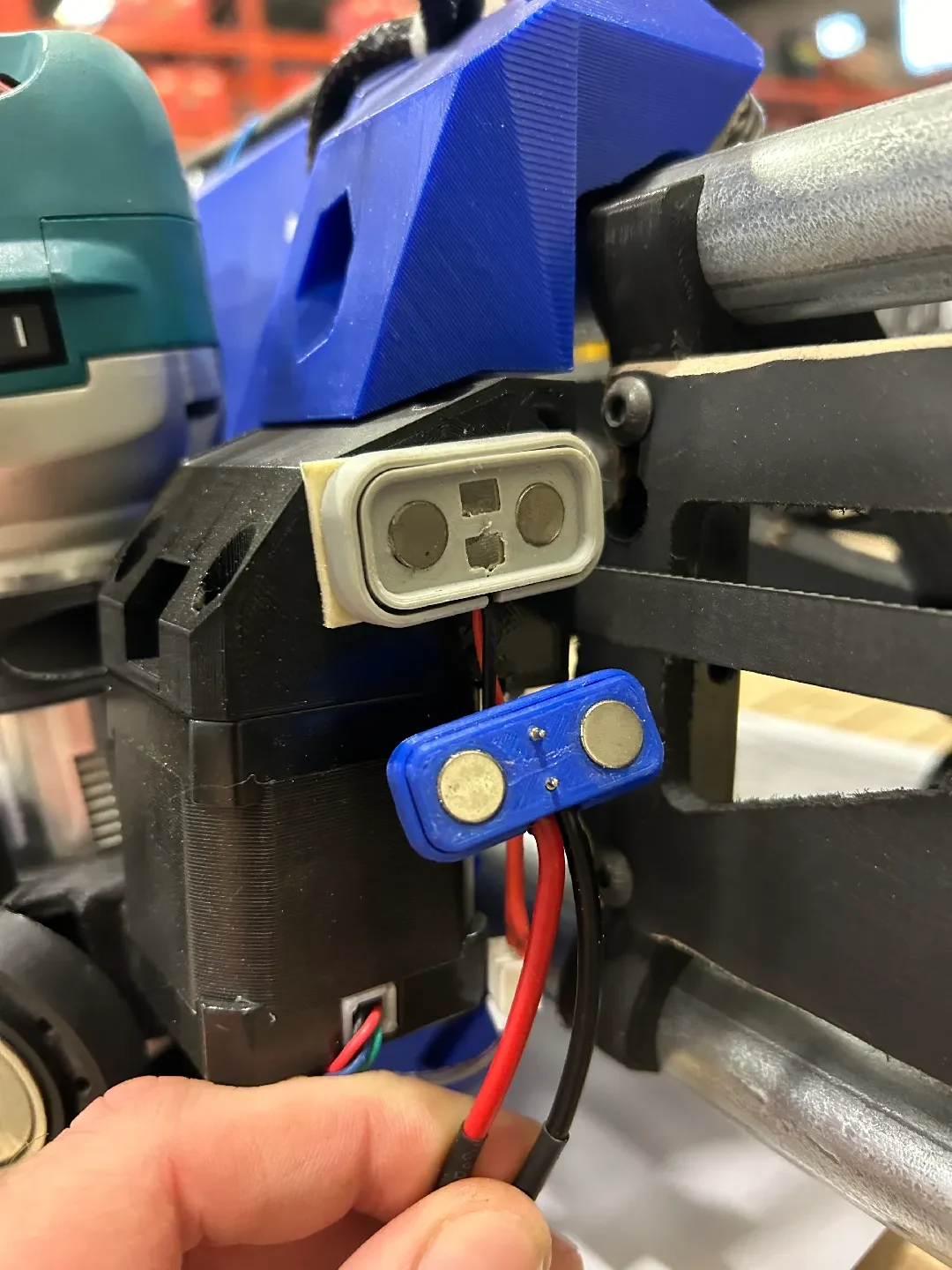

На одной стороне разъема имеются две металлические контактные площадки, которые подключаются к сигналу и земле Z-зонда. Я использовал тонкую полоску металла (толщ��ной около 0,25 мм), которую боковыми ножницами вырезал из старого контакта батареи, который лежал рядом, а затем припаял провод к каждой контактной площадке и обжал разъем JST на другом конце проводов. JST позволяет легко снимать и переустанавливать «контакт площадки» в целях технического обслуживания.

Затем я использовал два «Pogo Pins» и припаял провода к нижней стороне, не имеющей пружины. Эти провода подключаются к магнитному «сигнальному» разъ��му, который крепится к шпинделю, а другой — к любому Z-зонду, который вы используете.

Затем каждую сборку можно вставить и приклеить в соответствующий держатель. Я также приклеил две противоположные пары магнитов (например, на стороне контактной площадки один северный полюс, а другой южный полюс).

Отсюда простой метод быстрого прикрепления магнитных разъемов, проведения зондирования материала, а затем быстрого удаления всех проводов зонда перед началом работы по резке.

Я также включил файлы для моего магнитного разъема шпинделя. Это можно сделать, слегка обработав заднюю часть одного из магнитов наждачной бумагой или любым острым предметом, который может слегка поцарапать поверхность. При пайке важно учитывать, что длительное нагревание этих магнитов быстро ослабляет их магнитный потенциал. П�� этой причине лучше всего использовать более высокую температуру и как можно быстрее предварительно залужить магнит, а затем припаять к нему провод. Еще одно важное замечание: ваше жало паяльника содержит… ну, железо. Это может затруднить пайку из-за того, что магнит захватывает паяльник. Убедитесь, что ваш магнит надежно закреплен, чтобы вы могли как можно скорее отвести от него тепло, не тянув магнит вместе с утюгом.
