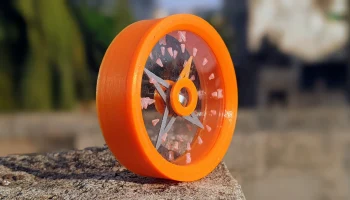

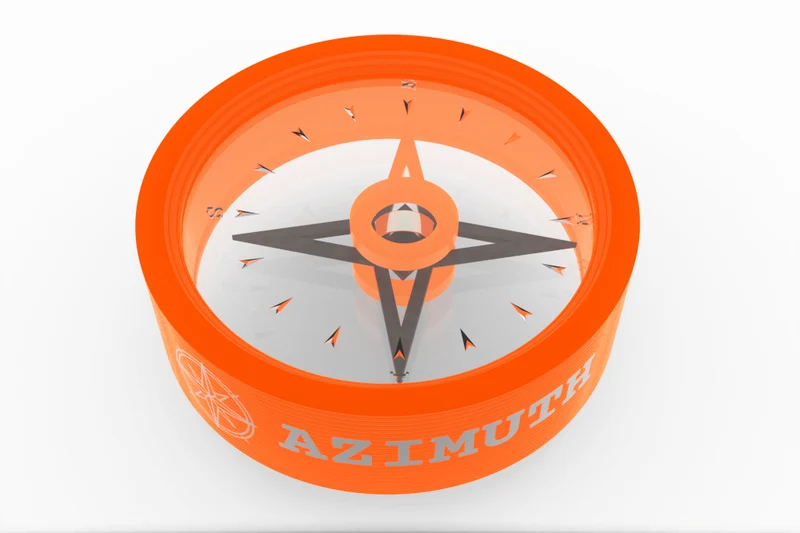

AZIMUTH - первый в мире компас, напечатанный на 3D-принте...

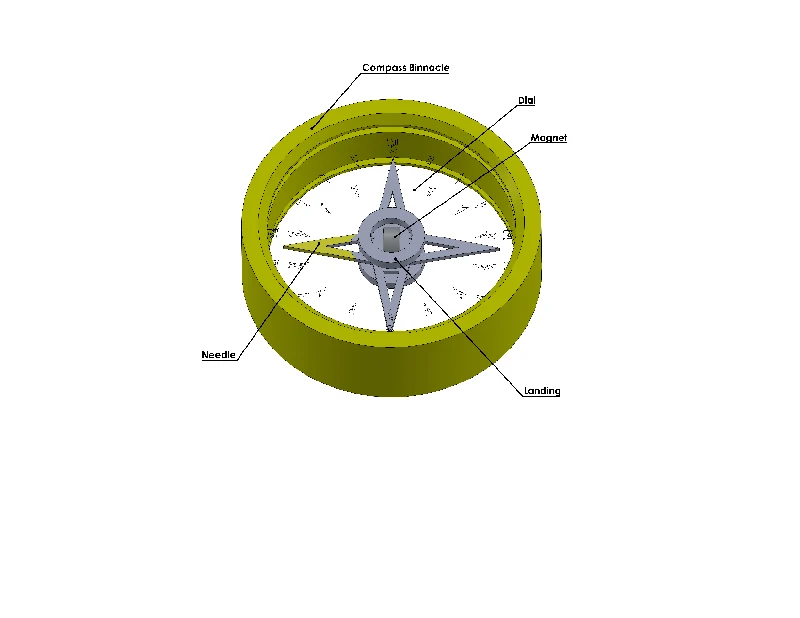

Компас AZIMUTH состоит из корпуса, напечатанного на 3D-принтере, и двух циферблатов, выгравированных прозрачным акрилом. Компас AZIMUTH, в отличие от других компасов, оснащен магнитом и компасной розеткой в ​​виде иглы.
Прочная конструкция и эргономичный дизайн делают его идеальным для любителей активного отдыха или просто для украшения офиса. Его можно использовать в качестве школьного учебного пособия для демонстрации физических свойств магнитов.

Для этого проекта вам понадобится: один неодимовый магнит размером D10x4мм и лист акрила толщиной 2 мм.

шаг 1:
Первое, что нужно сделать, это получить
кусок прозрачного листа акрила толщиной 2 мм, затем скачайте «компас в иллюминаторе».
dxf" прилагается, чтобы можно было гравировать и вырезать детали циферблата (вам понадобится 2 штуки), вы можете использовать ЧПУ или лазерный гравер (с ЧПУ у вас будет текст с 3D-рендерингом)

шаг 2
На этом этапе вы распечатаете и склеите магнит и иглу. для этого загрузите файл с именем «needle config.stl» или " Needle Needle Not config.
stl", разница между этими двумя файлами заключается в том, что файл с именем «конфигурация иглы» уже был окрашен на кончике иглы, и для его печати необходим многоцветный 3D-принтер или необходимо включить замену нити вручную.

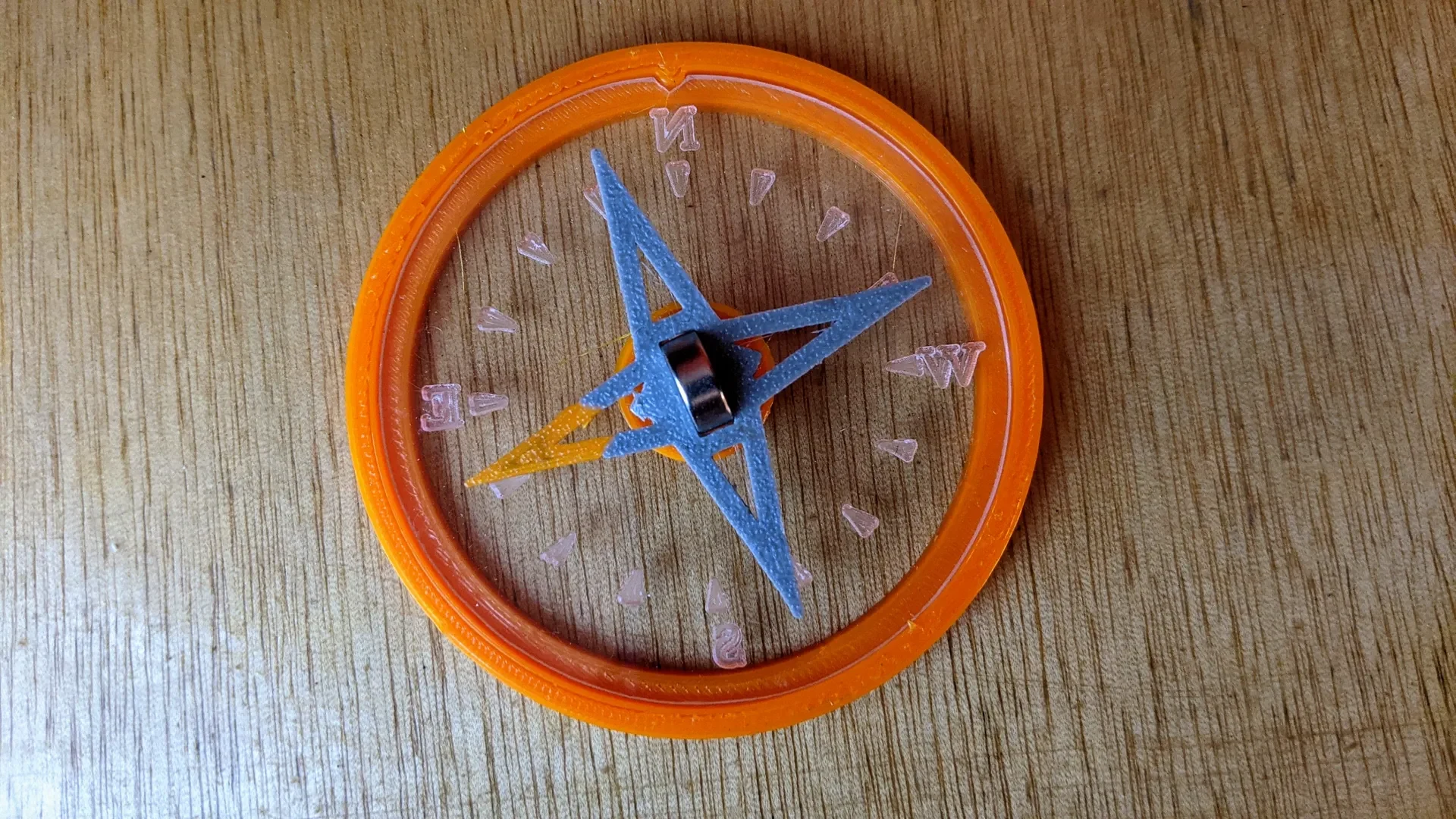

Наконец, поместите магнит в прорезь иглы и склейте все цианакрилатным клеем. При размещении магнита убедитесь, что его северная грань ориентирована на цветную точку. В этом вам поможет компас на телефоне.

шаг 3
На этом этапе вы сделаете верхнюю посадку циферблата. Для этого загрузите файл с именем «upper disk.stl», разрежьте его и добавьте паузу печати непосредственно перед началом посадки, чтобы можно было добавить один из двух выгравированных циферблатов, а затем приступайте к печати.

Во время печати перед добавлением циферблата убедитесь, что выгравированная часть обращена вверх и что точки крепления совпадают.

шаг: 4

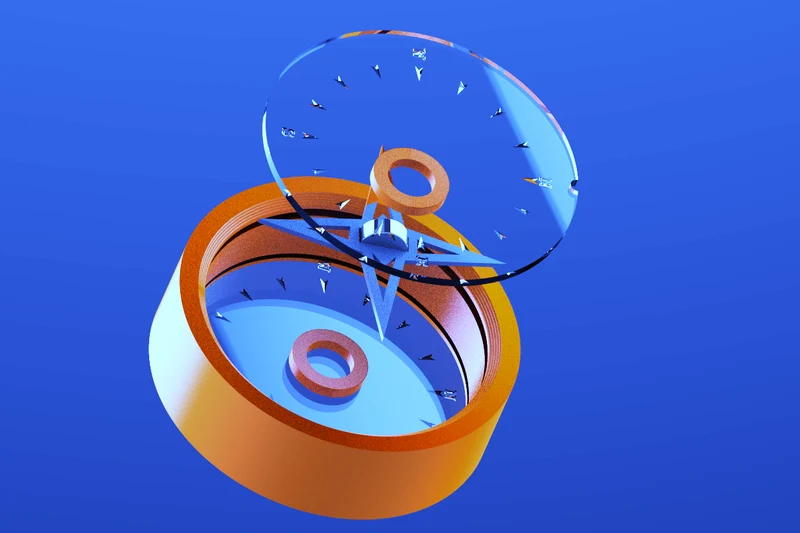

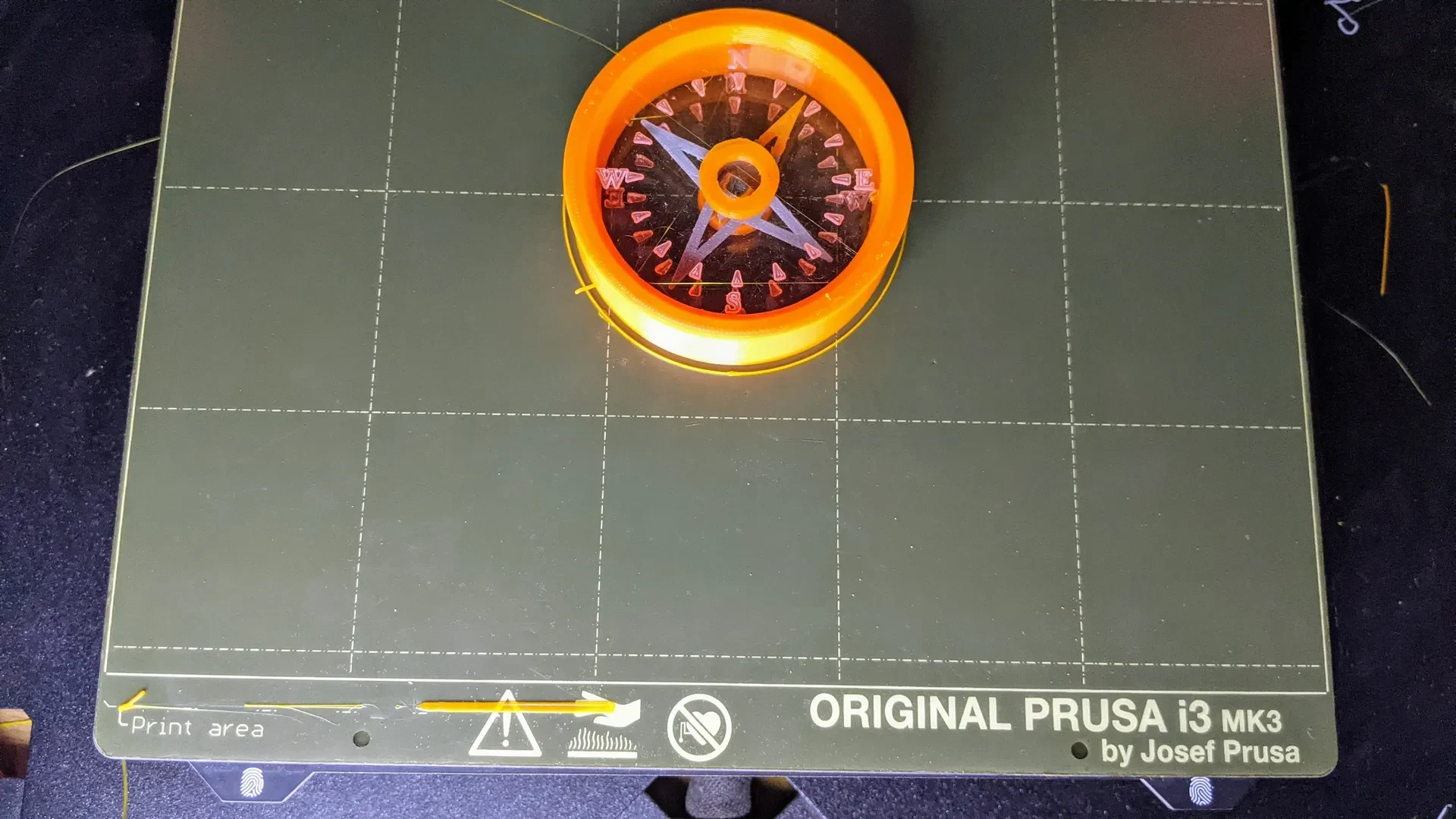

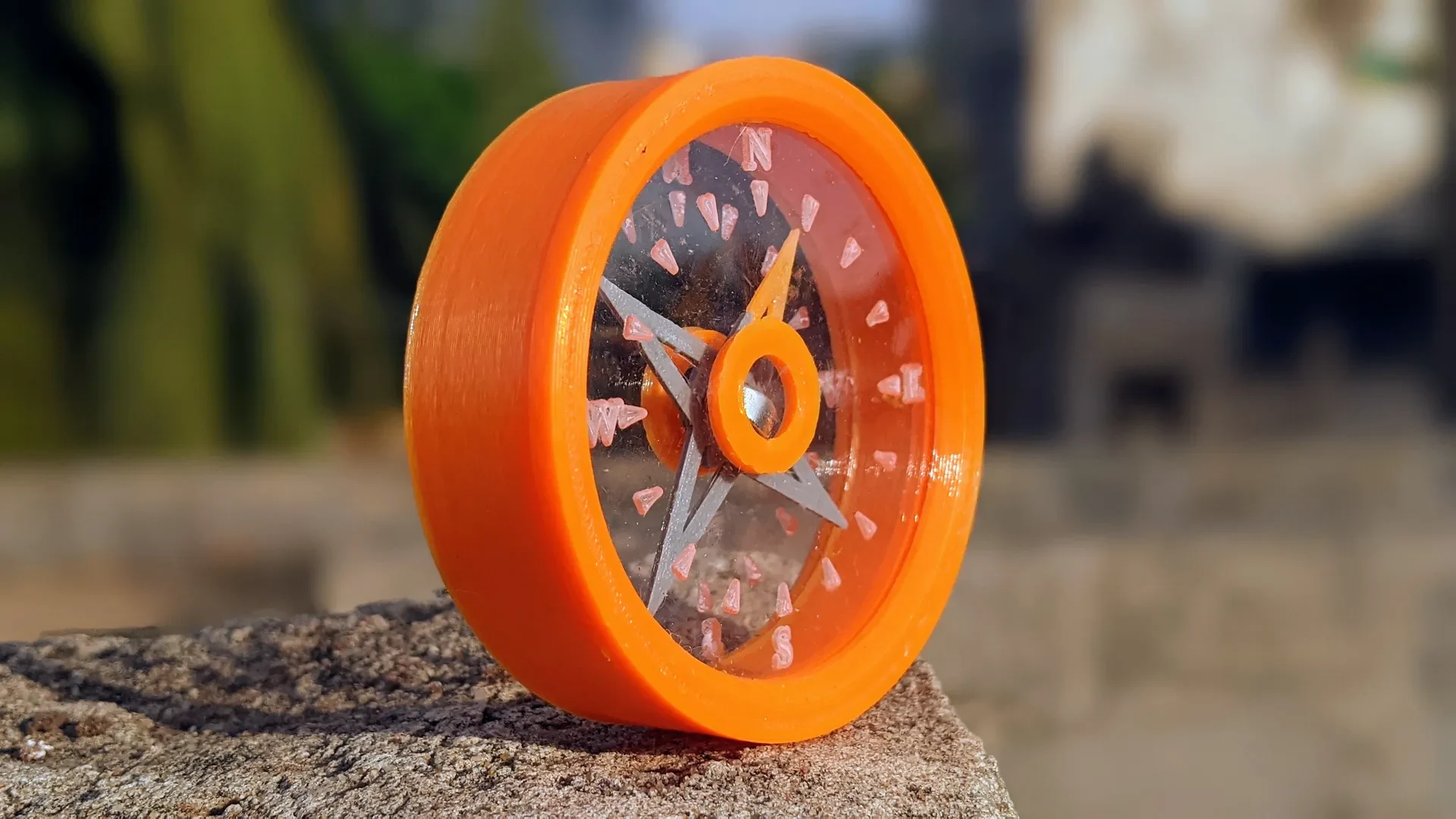

здесь мы завершим изготовление компаса. Загрузите файл с именем «compass body.stl», а затем разрежьте его. в слайсере добавьте паузы печати, чтобы можно было добавить второй циферблат, а затем вторую паузу, где вы можете добавить узел иглы плюс первый напечатанный циферблат.

Для получения более подробной информации посетите проект на моем поучительном сайте.

https://www.instructables.com/AZIMUTH-the-Worlds-First-3D-Printed-Compass/
