Шарнир MaLDO

Резюме

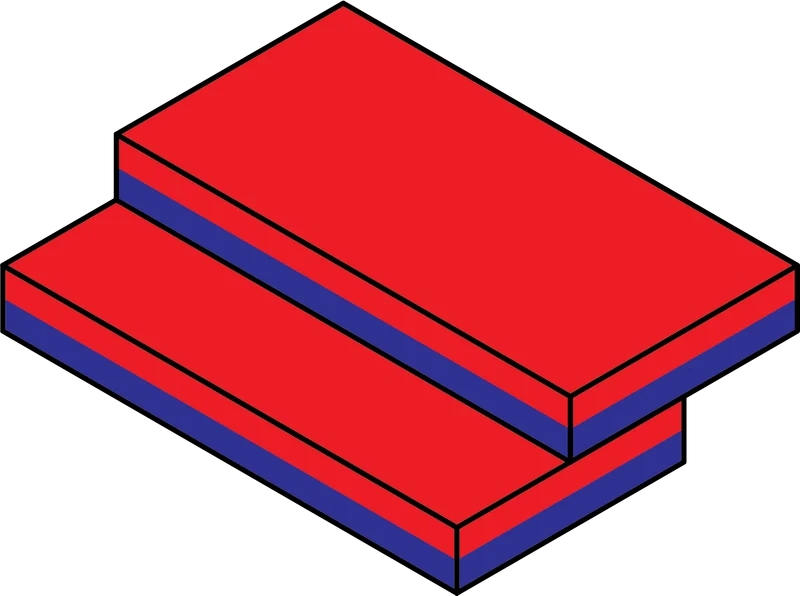

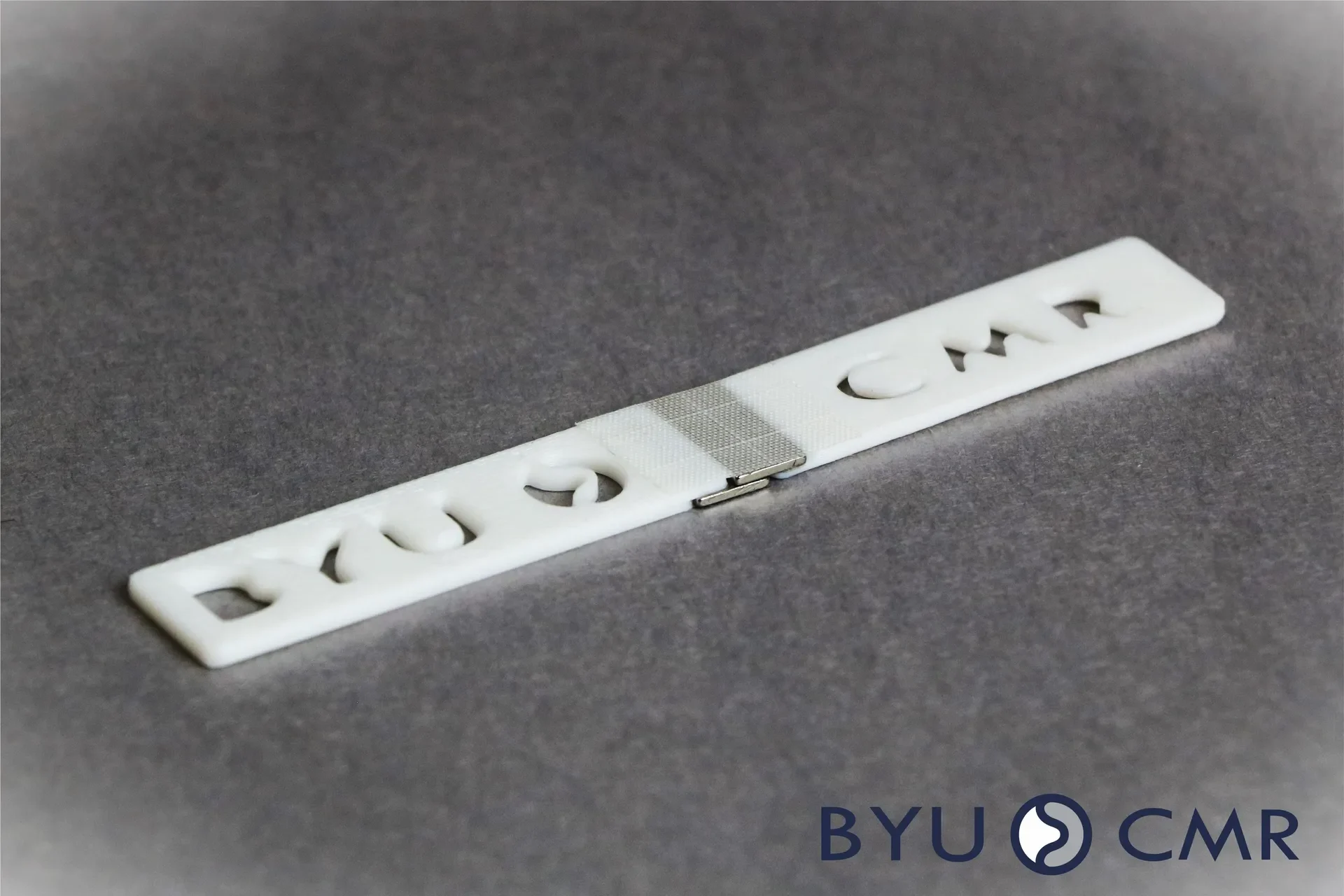

Шарнир с магнитным смещением по глубине (MaLDO) принадлежит к семейству конструкций магнитных шарниров, состоящих из двух одинаковых кубовидных магнитов, встроенных в два звена (скоро появится публикация ASME IDETC). В этом шарнире под продольным понимается направление вдоль оси вращения, а под продольным — направление, перпендикулярное ей в плоскости панелей. Как следует из названия, петля характеризуется наличием одного из магнитов, имеющего как боковое, так и глубинное смещение, где глубина направлена ​​в сторону толщины панелей.

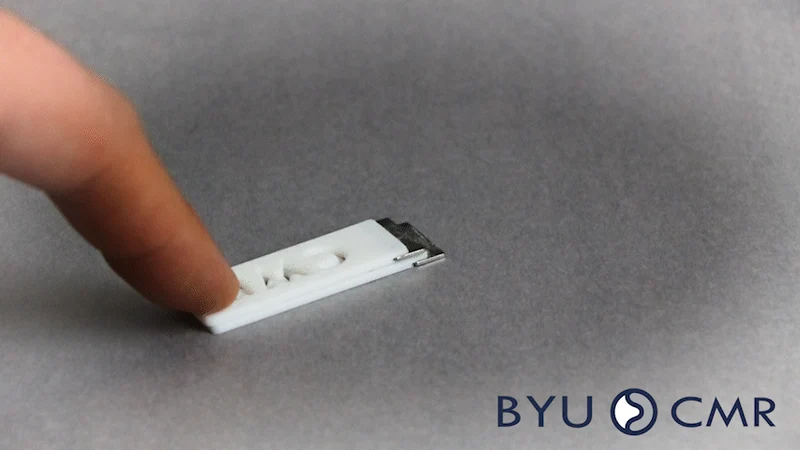

Целью этой работы было создание шарниров, которые могут складываться на 180 градусов и открываться, причем целью было пассивное развертывание отражающих антенн на спутниках CubeSats. Несмотря на свое первоначальное предназначение, из него получится отличная игрушка для непосед!

Магниты приклеены суперклеем. BYU CMR использовал суперклей Gorilla.

Магниты можно найти здесь.

Ленту можно найти здесь.

Узнать больше

Этот дизайн был разработан Исследовательской группой механизмов соответствия (CMR) Университета Бригама Янга (BYU). Подпишитесь на нас на @byucmr в Instagram, @CompliantMechanismsResearchGroup на Facebook или посетите веб-сайт BYU Compliant Mechanisms Research (CMR), чтобы узнать больше о механизмах соответствия.

См. https://rdcu.be/dnHx0, где можно найти статью в Nature Communications о том, как и почему мы делимся этими ресурсами для разработчиков.

Техническая информация

Пруэтт, Х.Т., Коулман, Н.М., и Маглеби, С.П. (2022). Предварительные концепции магнитного приведения в действие и стабилизации космических массивов на основе оригами.

Чтобы узнать больше о механизмах соответствия, посетите веб-сайт BYU Compliant Mechanisms Research (CMR) или эти книги: Compliant Mechanisms, Handbook of Compliant Mechanisms.
