Модульный держатель для камеры v-slot 2020 с магнитами......
Обновление 05.02.23

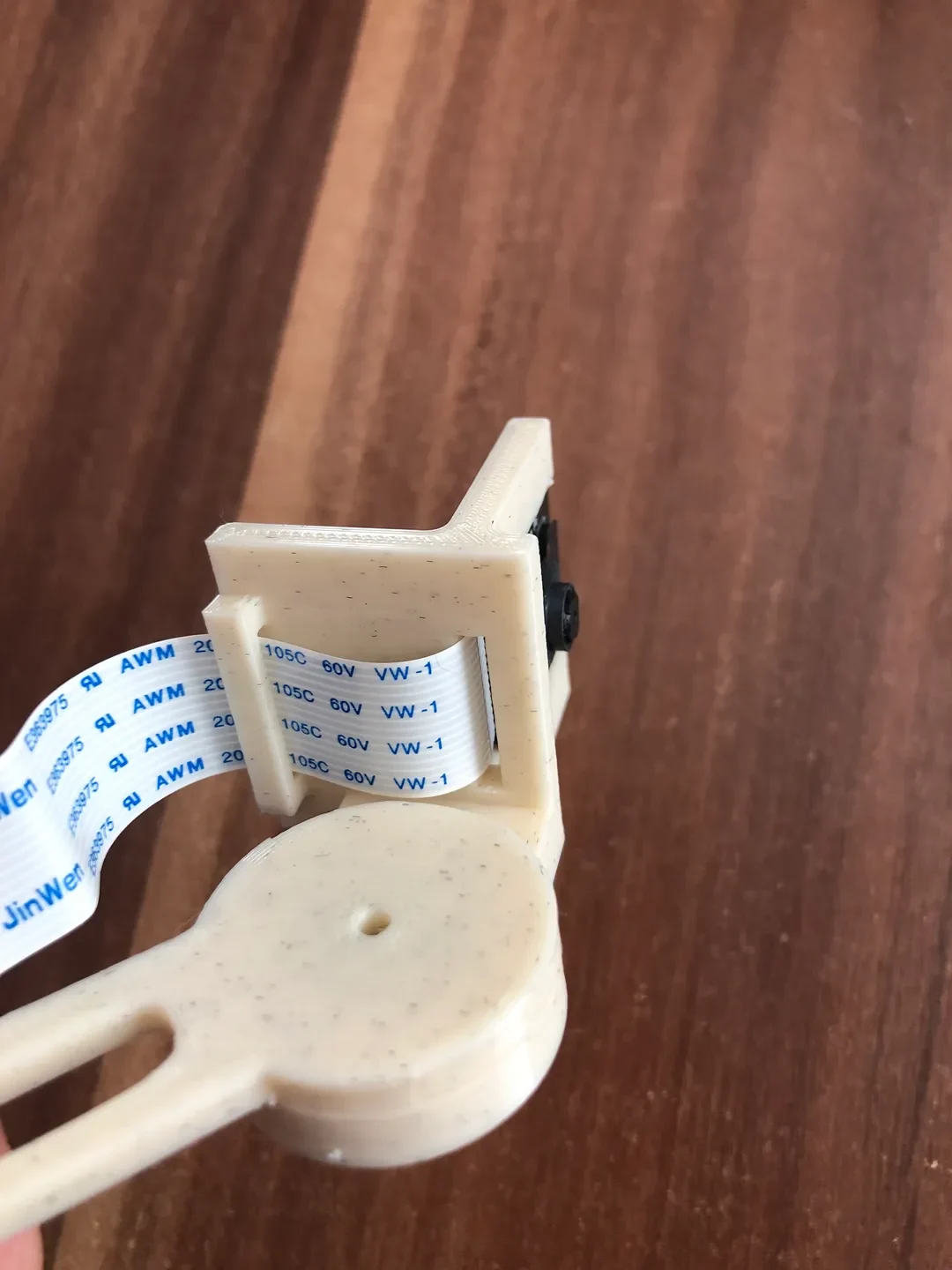

Поскольку я нашел в ящике стола камеру Raspberry Pi, мне быстро удалось спроектировать для нее крепление. Конечно, это вписывается в остальную часть проекта :). Посмотрите на изображениях, как прокладывается лента и как ее закрепить в ручке. Печать я делал PLA с разрешением 0,12 мм.
Удачной печати
Эмирпие
Обновление 01.05.23

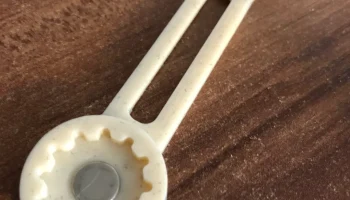

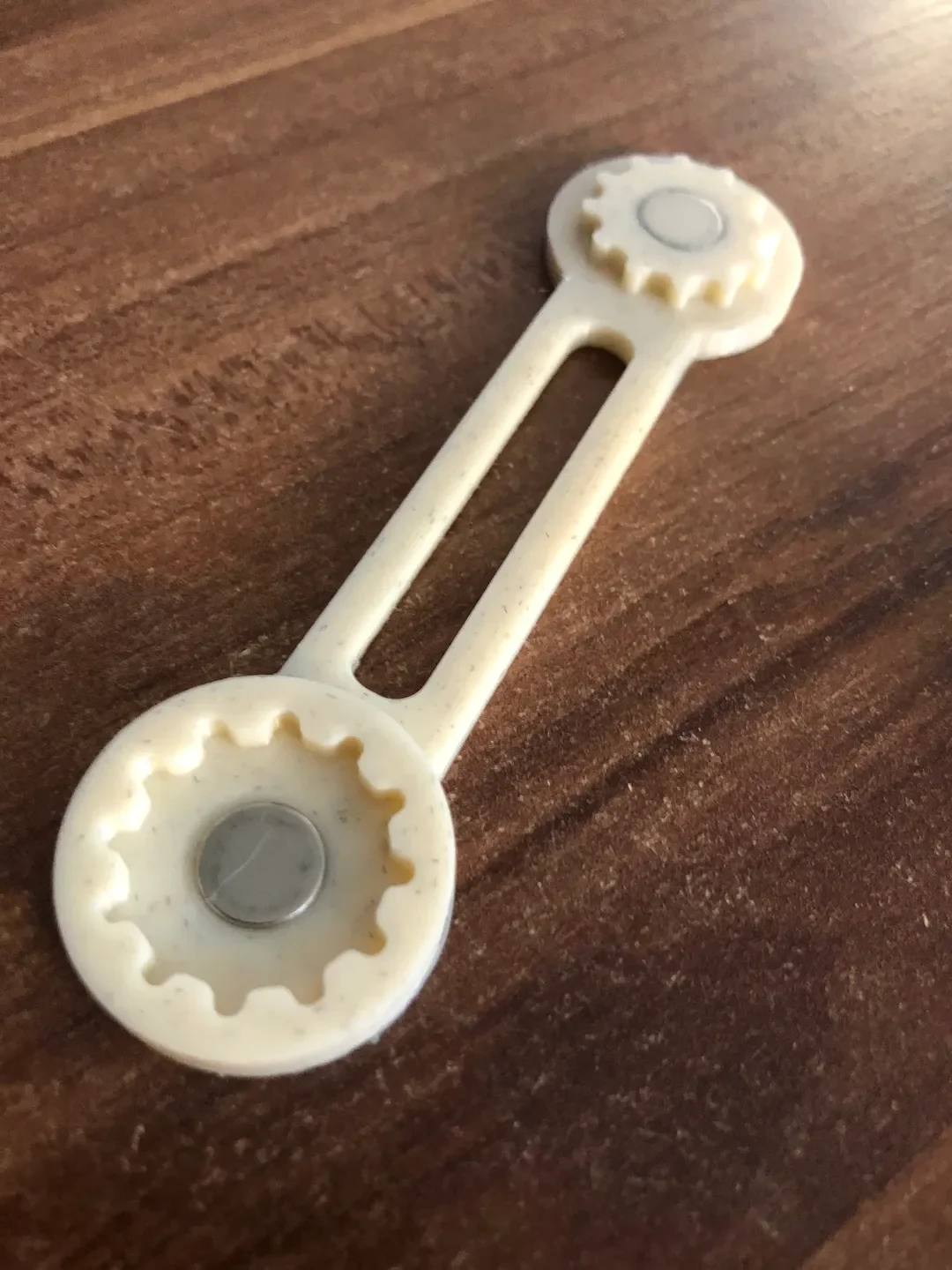

Когда я проектировал руку, я предполагал, что смогу сэкономить время и нить, поэтому сделал ажурную конструкцию.
Это хорошо сработало для одной руки. Когда я протестировал комбинацию нескольких рычагов в более длинной конструкции, оказалось, что вибрации слишком высоки, поскольку рычаг гибкий. Поэтому в качестве обновления я сделал версию без отверстий, которая более жесткая и вибрация снижена.
Удачной печати
Эмирпие

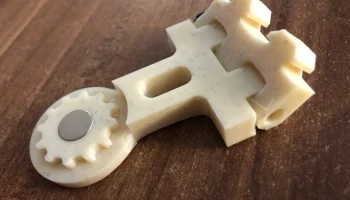

Я предлагаю модульное крепление для камеры, которое можно установить на любой принтер, построенный на профиле V-образного паза.

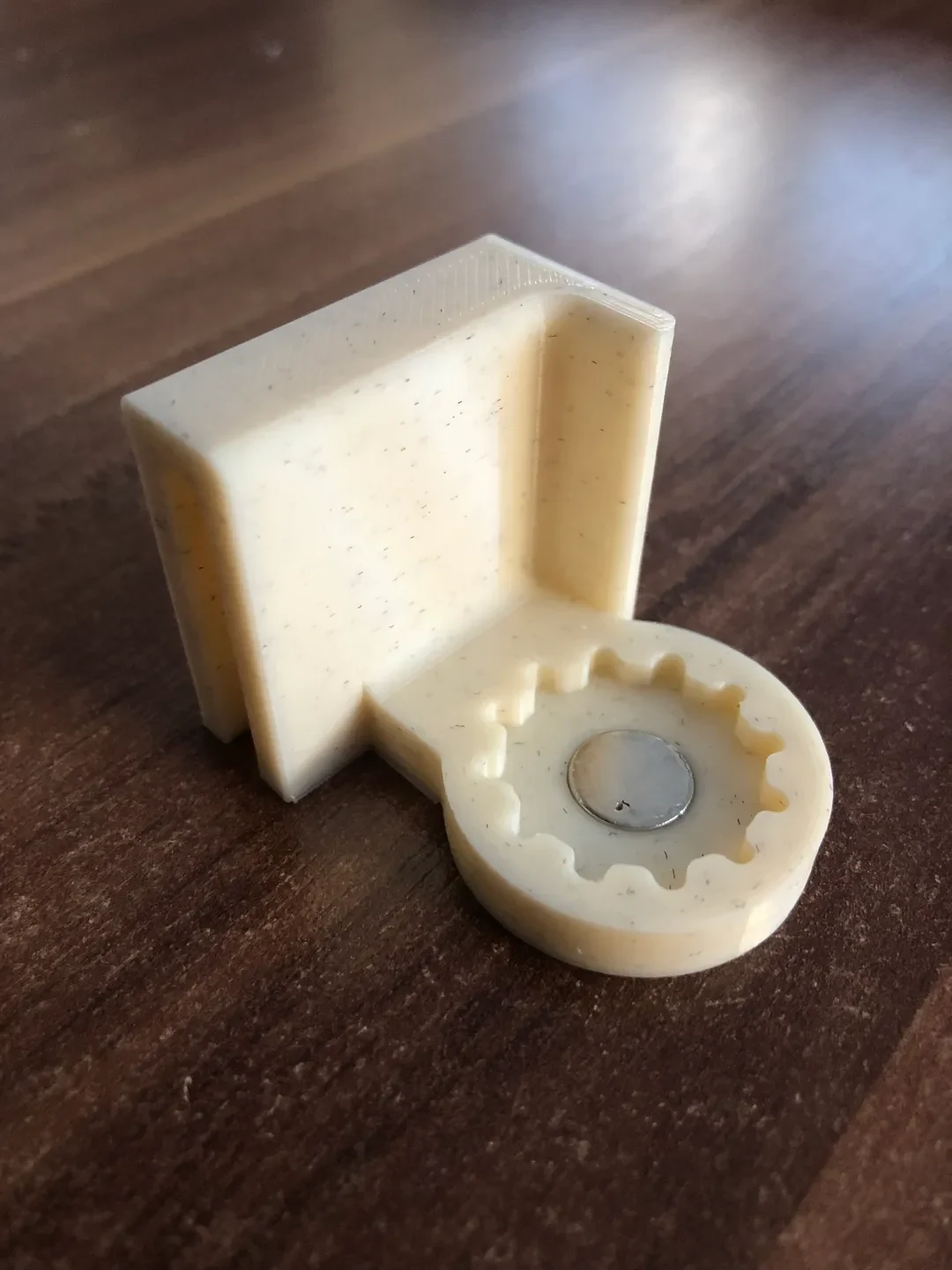

Решение, которое я сделал, позволяет установить камеру Microsoft LifeCam-3000.
Если вы хотите использовать мою конструкцию для другой камеры — только держатель нужно переделать.

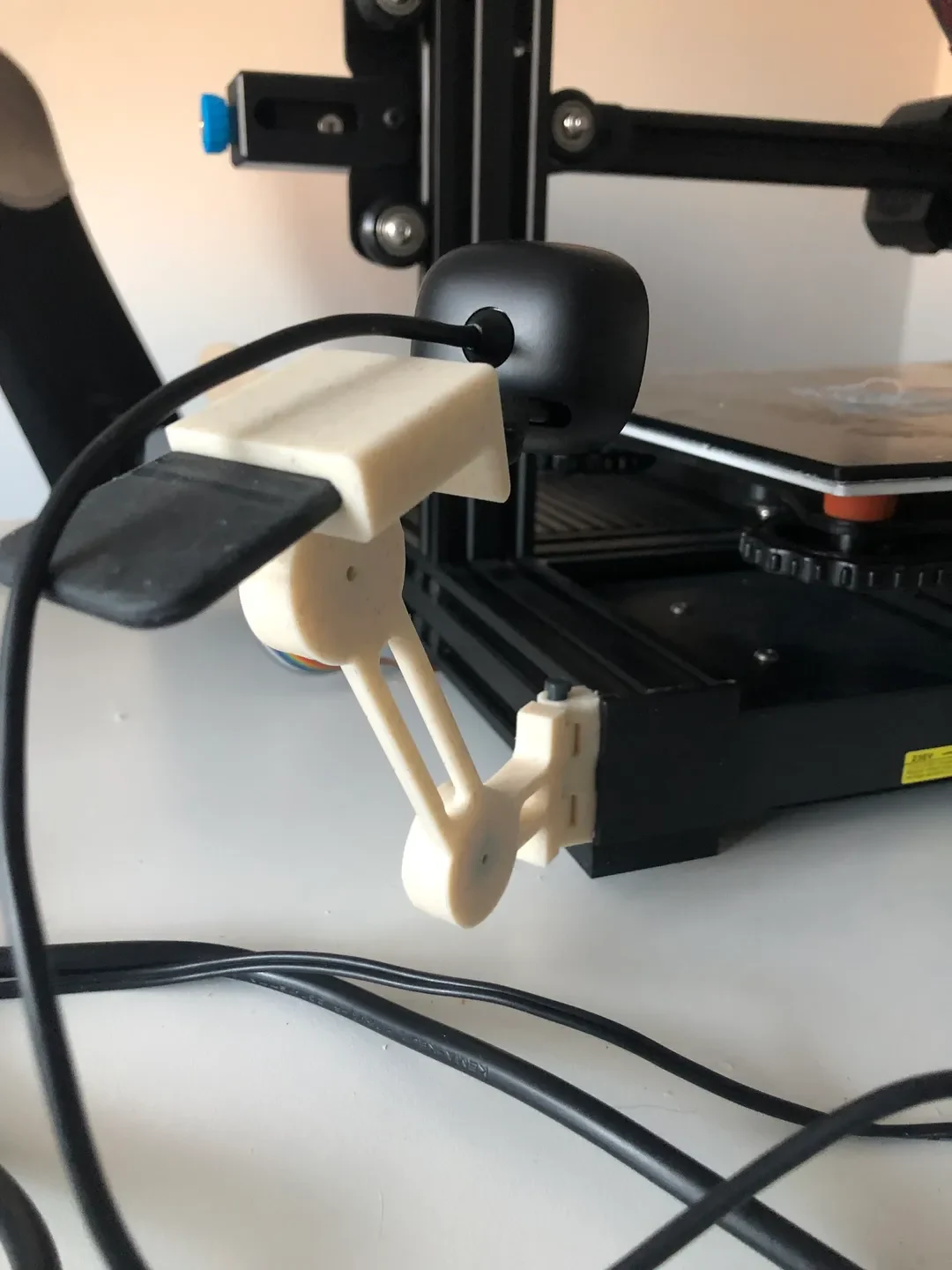

Как видно по фотографиям, можно собрать 2 варианта:

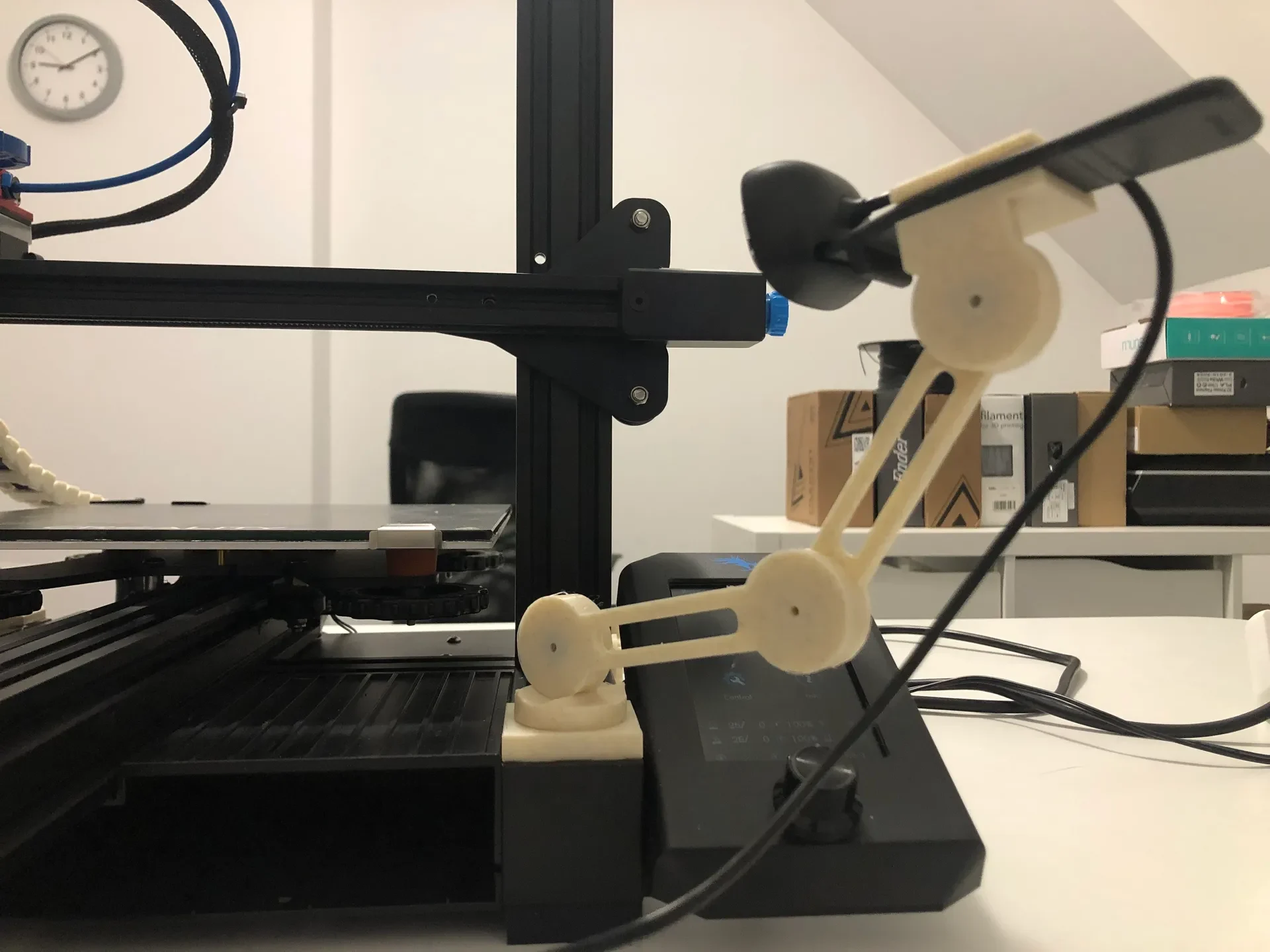

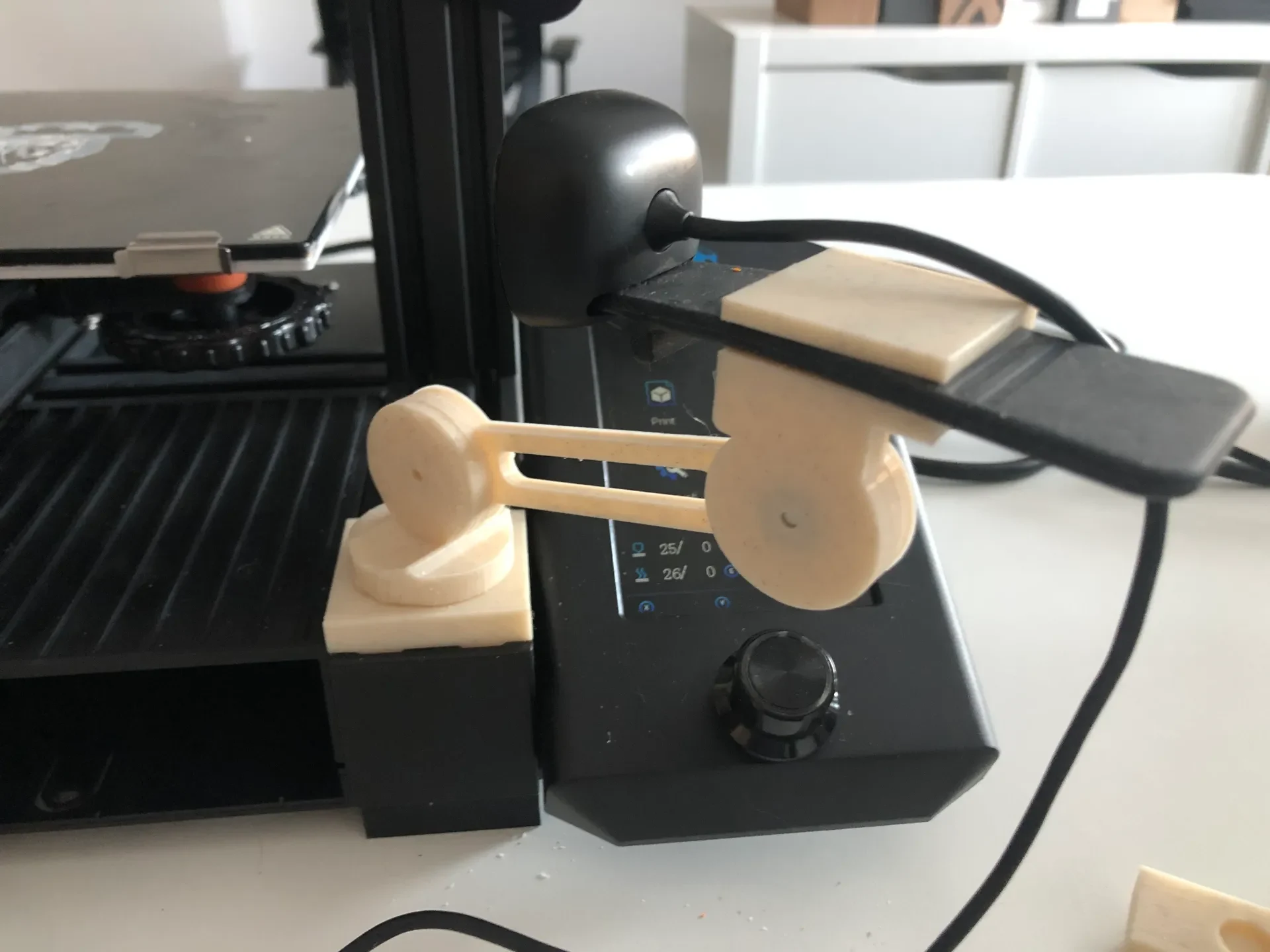

— горизонтальный — монтируется поверх профиля. Здесь у вас есть возможность повернуть руку на 360 футов.
— вертикальные — монтируются сбоку. Здесь у вас есть возможность повернуть руку на 180 футов.
Что важно:
— можно продублировать кронштейны 2-3 раза и установить камеру выше или дальше от принтера.

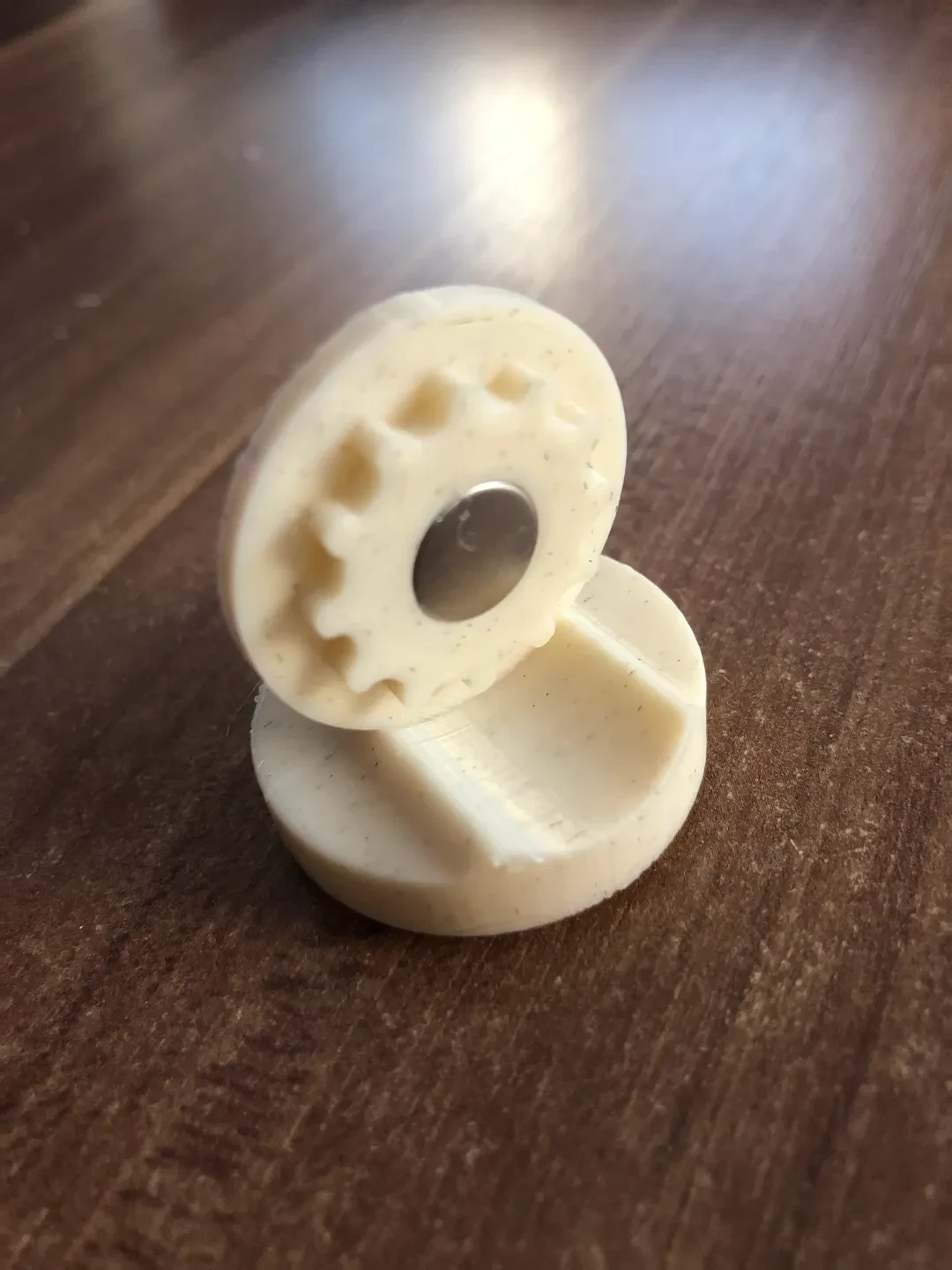

— Руки имеют 12 положений. Рычаг 00 и рычаг 15 повернуты относительно друг друга на 15 футов, что означает, что вы можете иметь в общей сложности 24 различных положения, что должно дать вам возможность точно расположить камеру на столе принтера.

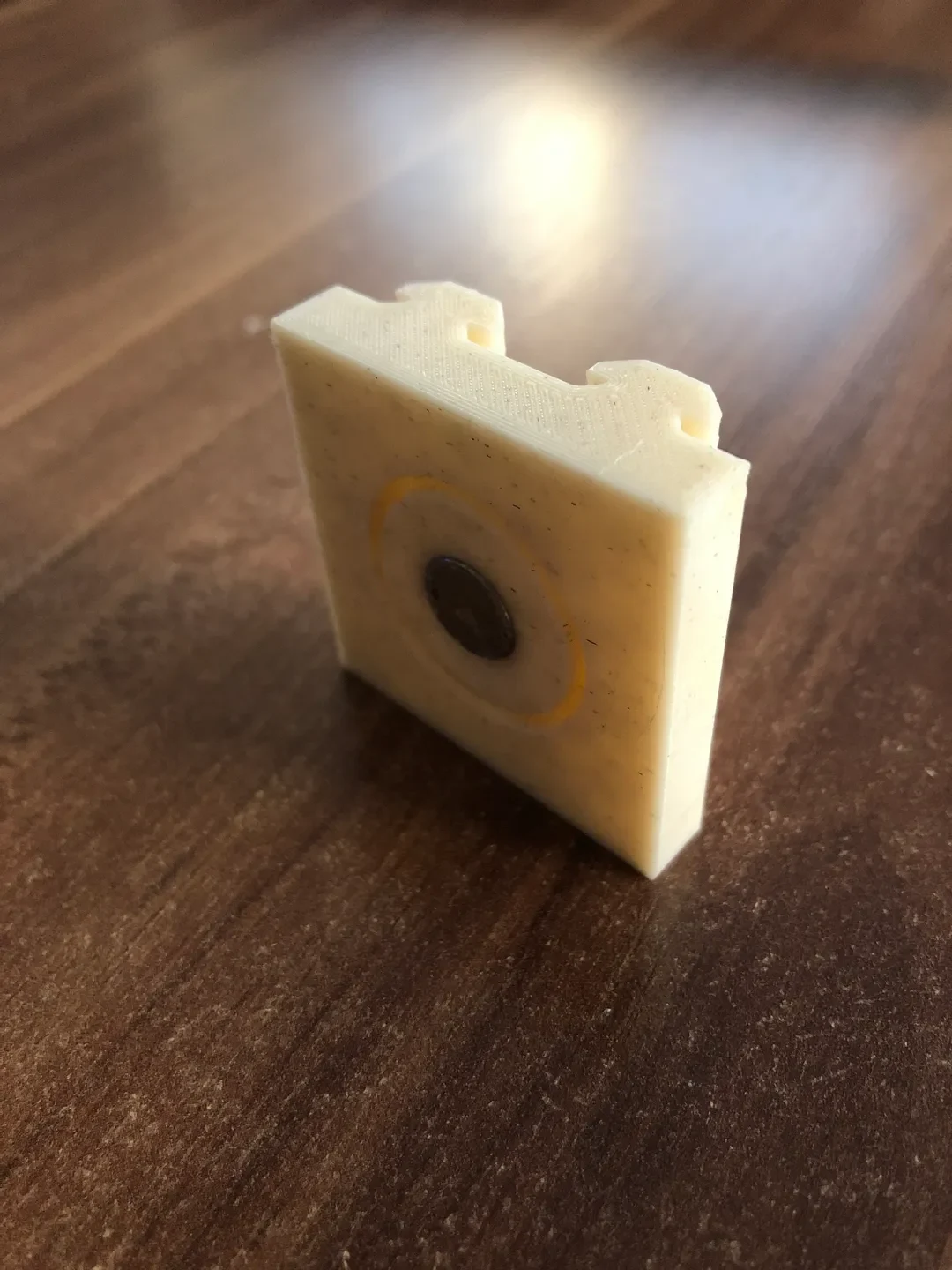

Отпечатки я делал в PLA с разрешением 0,12, соплом 0,4 и заливкой 20%. Я использовал неодимовые магниты 10х3 мм. Я приклеила их к отпечаткам для безопасности.
Отверстия, которые вы видите на распечатках, специально сделаны на тот случай, если вы перепутаете стороны полярности магнита и вам придется его снять. Тогда вы можете вытолкнуть его чем-нибудь узким.
