Мини-сейф с магнитным замком (с использованием цилиндриче...

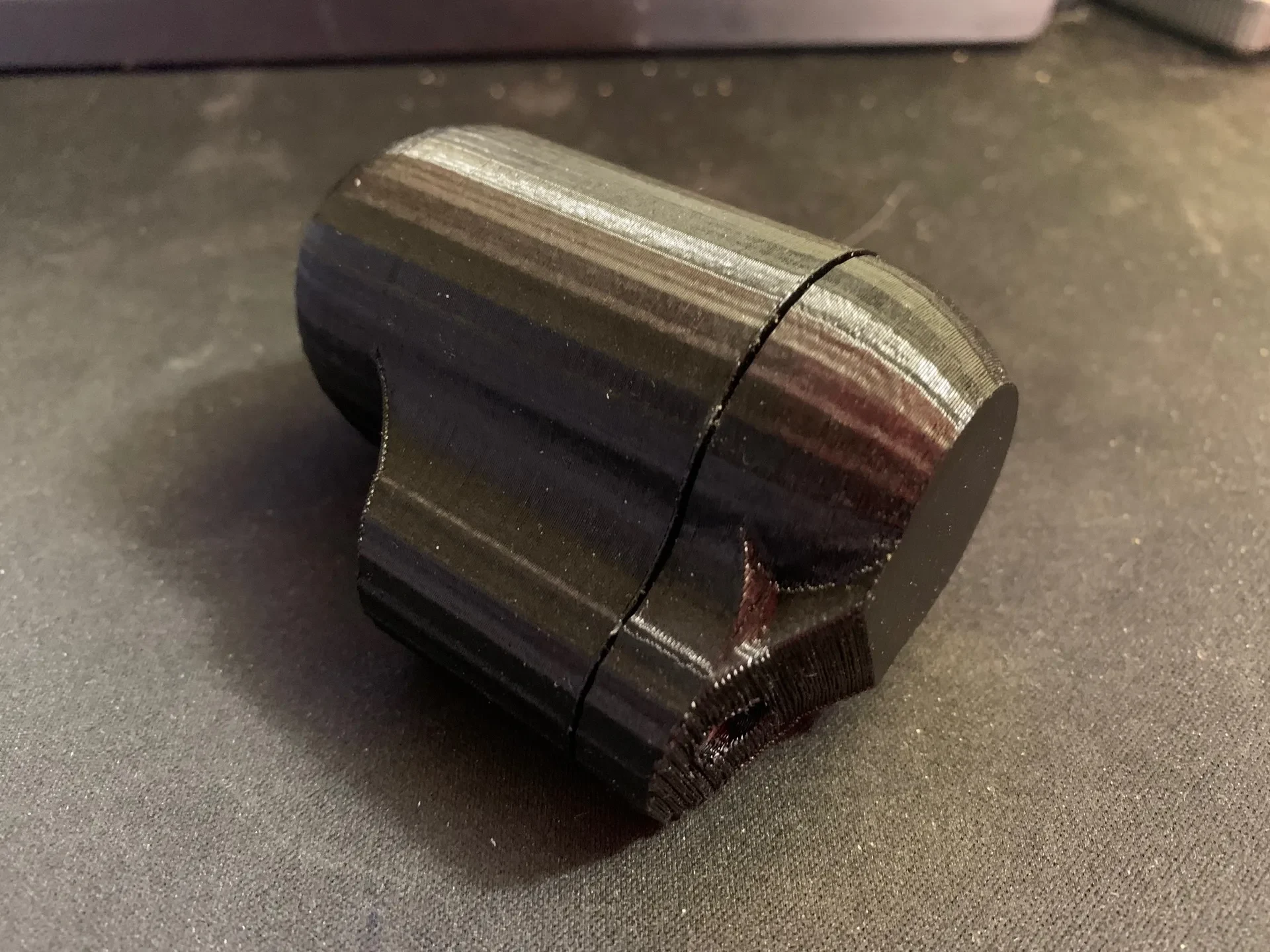

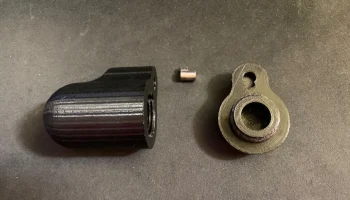

Это небольшой контейнер с завинчивающейся крышкой и закручивающейся крышкой. Этот небольшой контейнер оснащен уникальной системой запирания с использованием неодимовых цилиндрических магнитов размером 6 х 10 мм: один магнит используется в качестве засова, а другой — в качестве ключа. Можно использовать магниты с осевой или радиальной полярностью, но магниты с радиальной полярностью являются лучшим выбором и делают механизм блокировки более надежным. Контейнер можно использовать для хранения чего-то секретного или ценного, или таблеток...

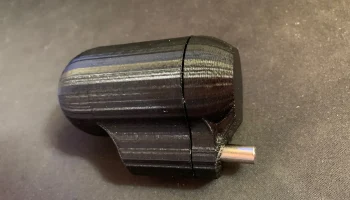

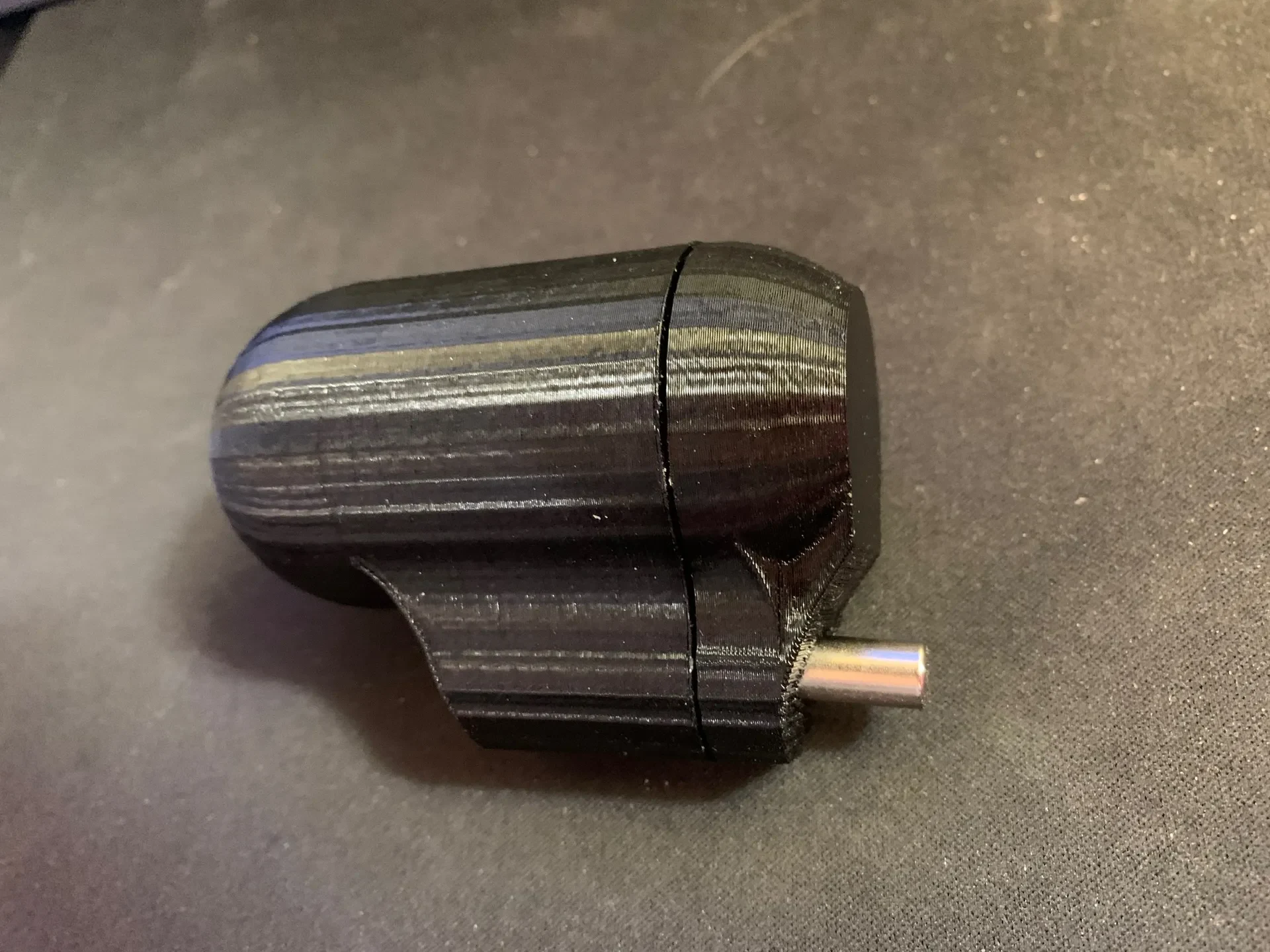

Контейнер фиксируется, когда верхняя часть закручена до конца и отверстия в основании и верхней части совмещены. Магнит в основании может затем выйти и прилипнуть к верху благодаря наличию небольшой стальной пластины, к которой он притягивается. Для отпирания магнит засова должен отталкиваться другим магнитом (ключом), который вводится в замочную скважину сверху и располагается напротив полюсов магнита засова.
Если засов представляет собой магнит с осевой полярностью, его конец
проникающий через верхнюю часть контейнера будет иметь либо северную, либо южную полярность.
Для разблокировки (см. рисунок) конец магнитного ключа с той же полярностью должен быть вставлен лицом к магниту засова, чтобы отодвинуть засов в сторону, позволяя отвинтить верхнюю часть.
Если засов представляет собой магнит радиальной полярности, его конец, проходящий через верхнюю часть, будет иметь два полюса (N и S), по одному с каждой стороны цилиндра. Когда край радиального магнита ключа вставлен лицом к засову
магнит, ключ будет вращаться сам
в такое положение, чтобы противоположные полюса были обращены друг к другу. Обратите внимание, что в этот момент контейнер все еще заблокирован. Для разблокировки (см. рисунок) магнитный ключ необходимо повернуть на 180 градусов, чтобы полюса магнита стали противоположными, а засов вошел обратно в гнездо, освободив верхнюю часть. Это работает, потому что к магниту засова приклеен небольшой кусочек пластика, который предотвращает его вращение вместе с магнитом-ключом.

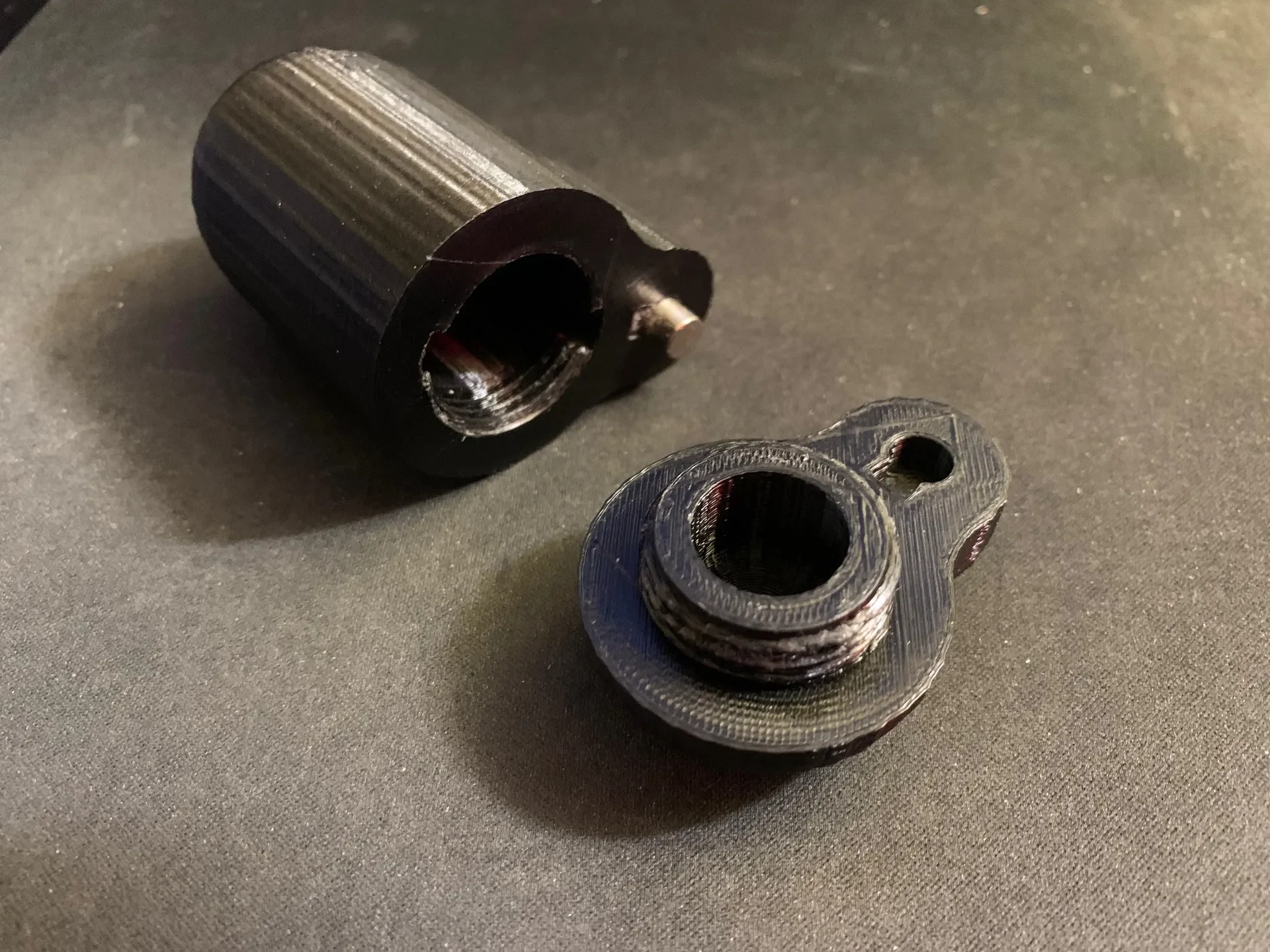

При печати обратите внимание, что зазоры для завинчивающейся крышки должны быть плотными. Для достижения наилучших результатов вам понадобится хорошо настроенный принтер, и я рекомендую печатать с низкой высотой слоя, например 0,15 мм. Я также рекомендую предусмотреть опору для замочного отверстия и выступа сверху, а также для втулки засова в основании (для этого требуется очень мало пластика).

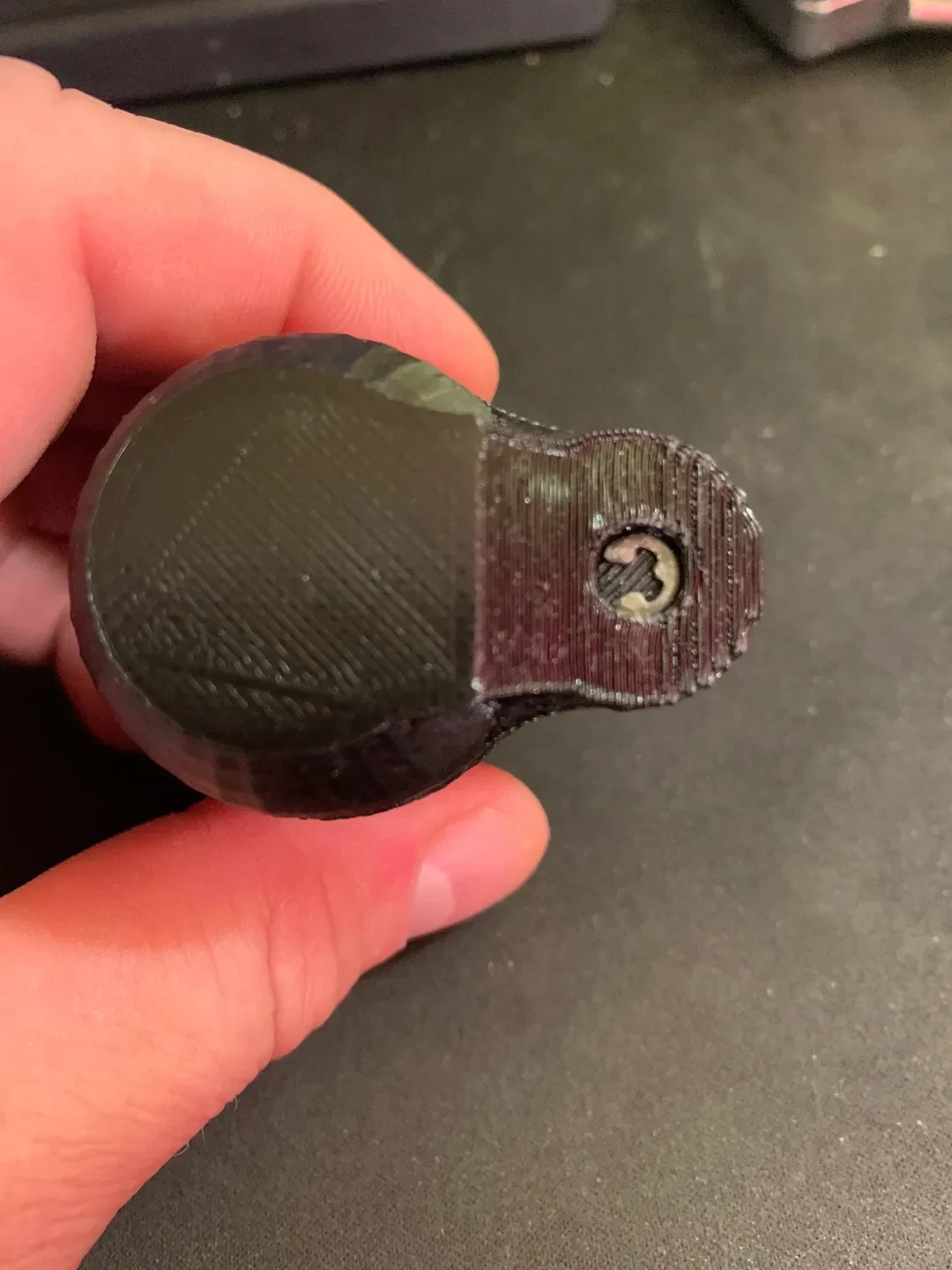

Стальная пластина, которую необходимо вставить (и приклеить) в замочную скважину сверху, может быть сделана из любой стали или железа. Его нужно только притянуть к магнитам. В качестве прототипа я использовал простую небольшую стопорную шайбу (см. фото).

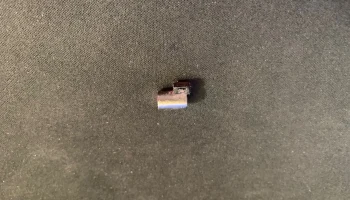

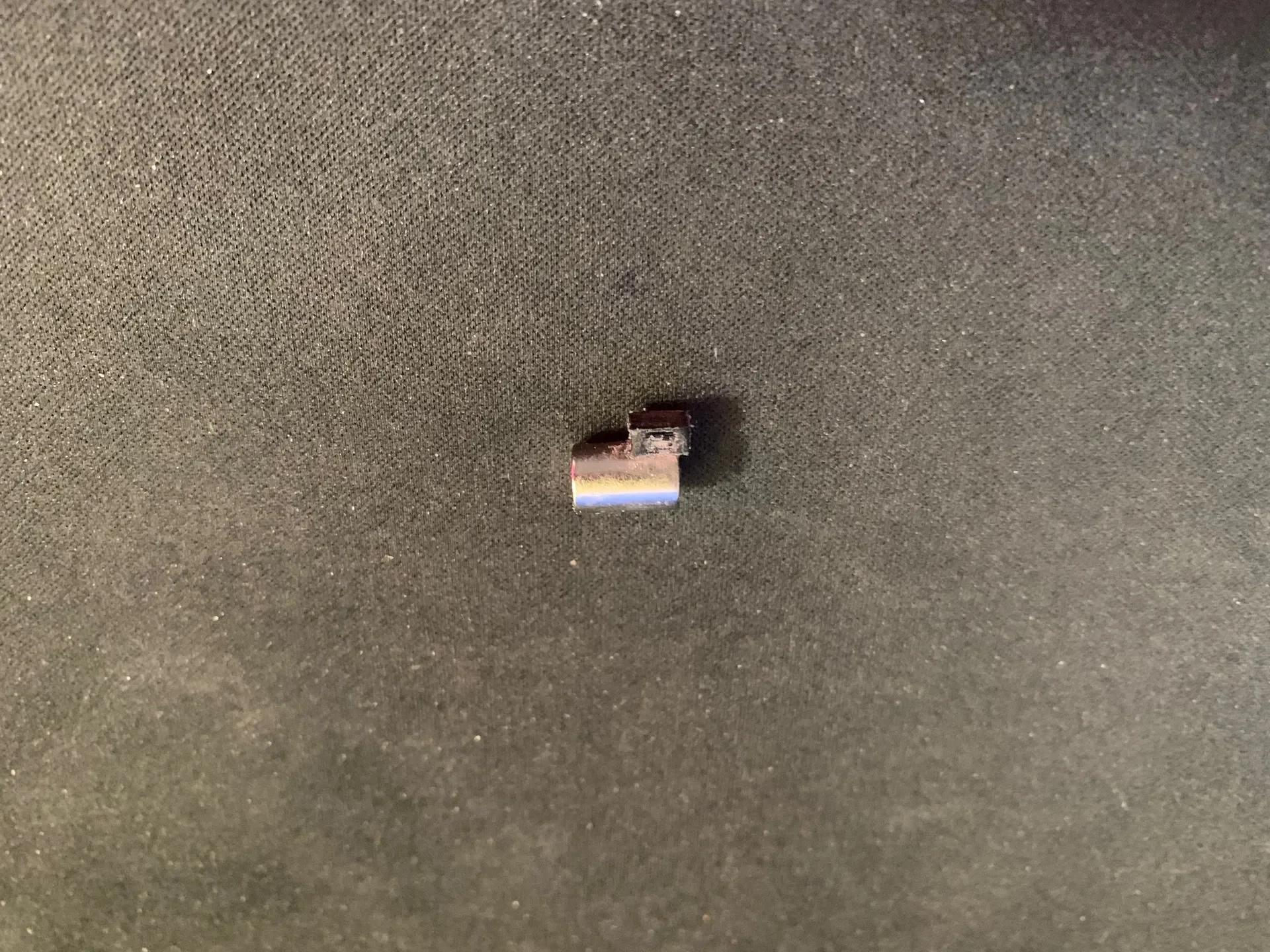

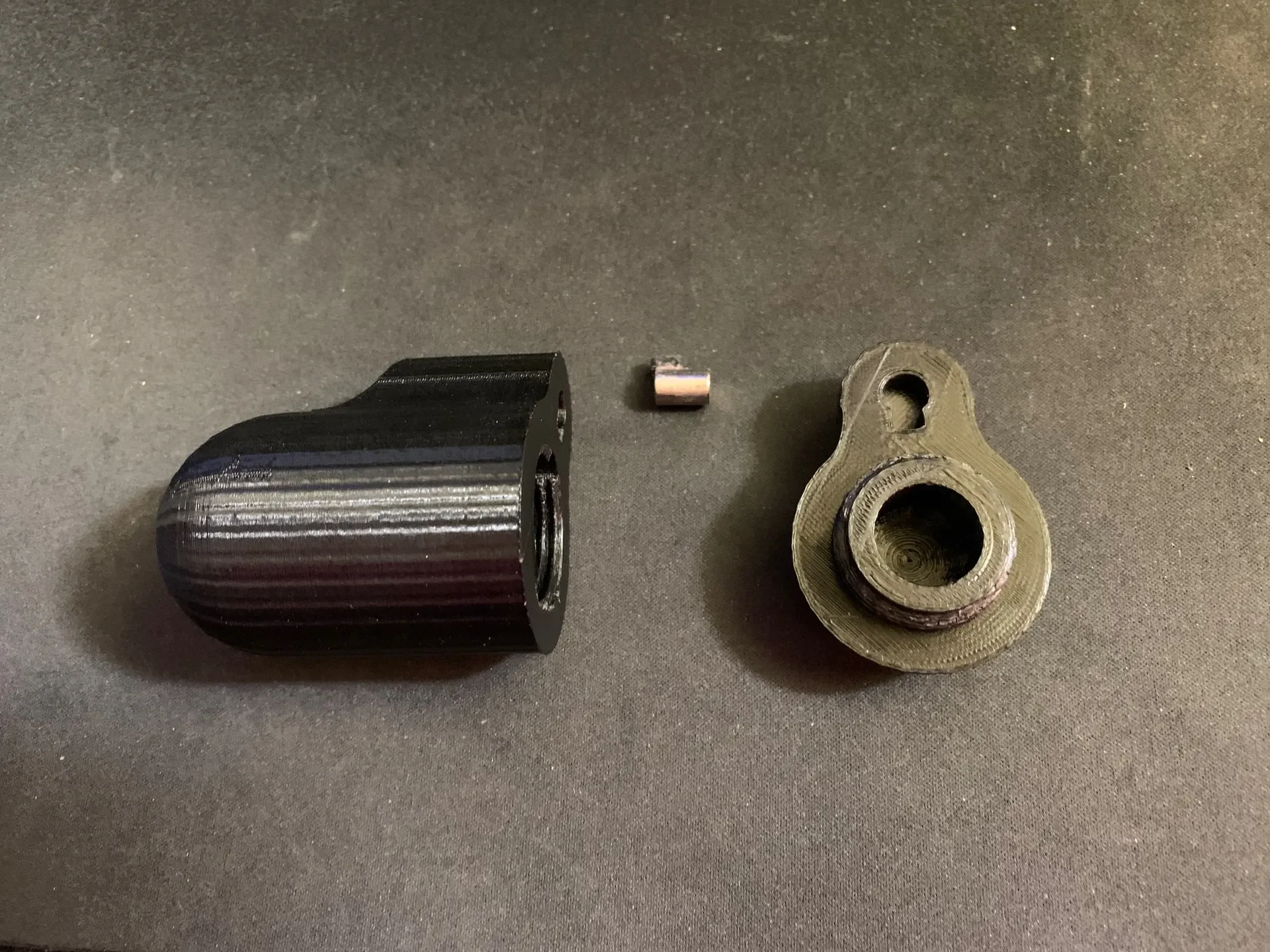

Вставляя магнит засова (с приклеенной пластиковой боковой направляющей) в полость основания, вы должны убедиться, что он совершенно свободно перемещается в пазу. В противном случае магнит может застрять, что помешает запирающему механизму работать.
