EasyRack - 10-дюймовая стойка для сетевых устройств......

Редактировать журнал:

Дата: 05.10.2025 | Первая загрузка

Пока вся стойка рассчитана на кровати размером 250x250x250 мм на 3D-принтерах. В будущем выложу версию для кроватей 180х180 мм, специально для любителей А1 мини ;).

Дата: 05.11.2025 | Первая загрузка

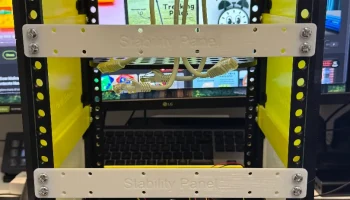

Добавлен один 3D-файл — EasyRack_1U_StabilityPanel. Эта панель предназначена для задней части стойки и помогает повысить ее жесткость. Проверьте фотографии внизу. Панель также оснащена отверстиями для застежек-молний.

Привет!

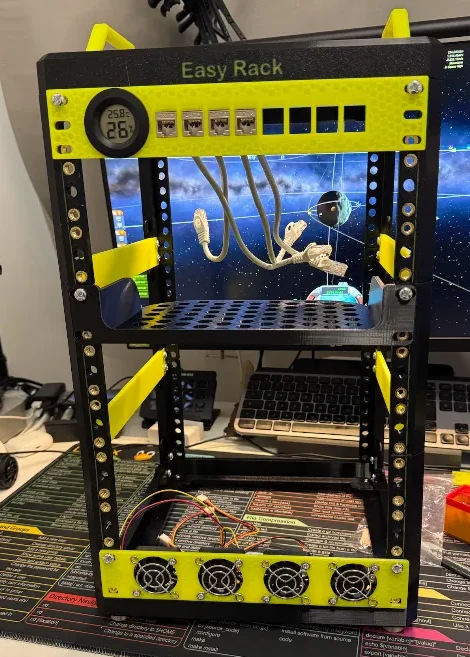

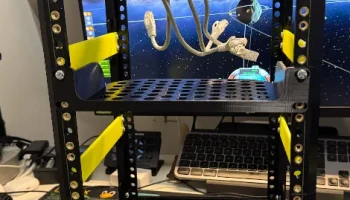

(На стойке я использую 2 передние панели от других авторов — ту, что с термометром (https://makerworld.com/en/models/1141339-10-inch-patchpanel-temp-and-humidity-sensor#profileId-1143774) и полкой)

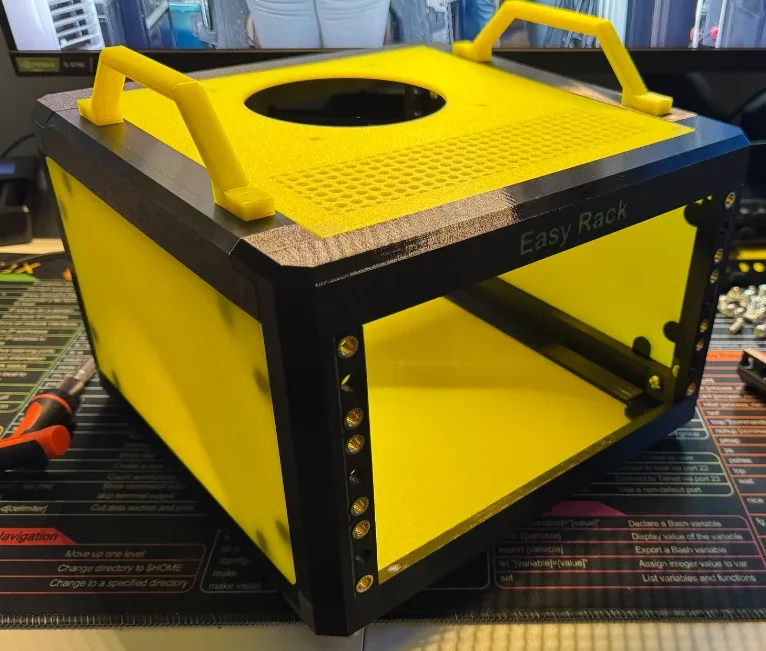

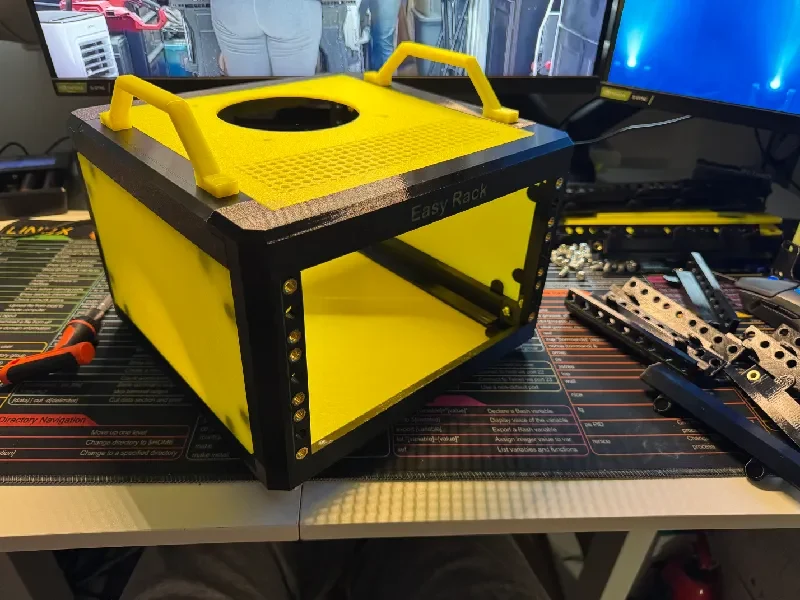

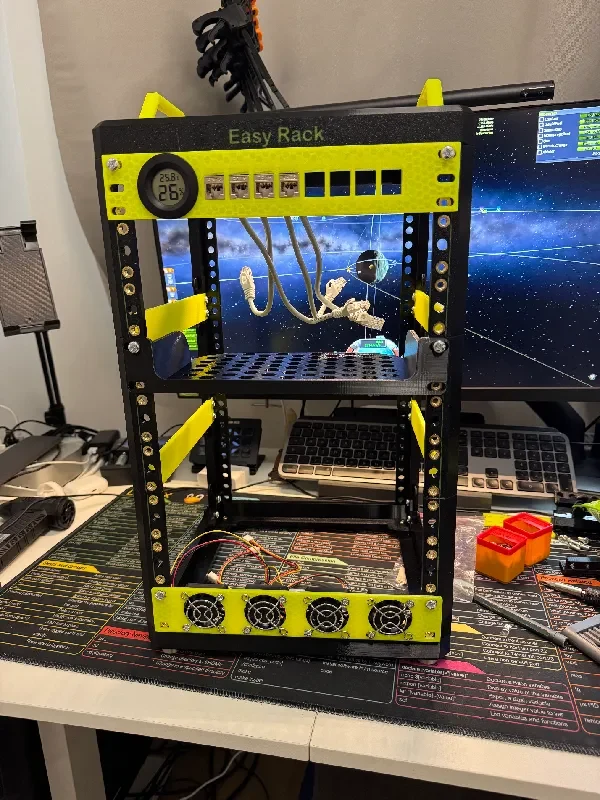

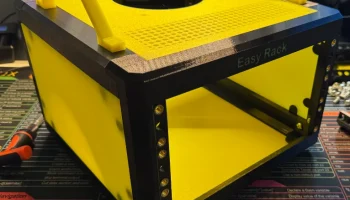

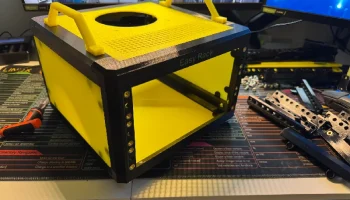

Я хотел бы поделиться с вами своим индивидуальным дизайном 10-дюймовой сетевой стойки, напечатанной на 3D-принтере, предназначенной для компактных и модульных сетевых установок с магнитными крышками для легкого доступа.

Обзор

Стойка рассчитана на высоту 3U, 6U или любую высоту, кратную 3U.

Внешние размеры:

Ширина: 278 мм
Глубина: 274 мм
Высота:
3U (минимум): 185,10 мм
6U (печать с одной направляющей): 318,45 мм
9U (собран из меньших секций 3U): 452,10 мм (из-за зазора 0,15 мм между каждой направляющей 3U)
Высота одиночного модуля 3U (модуль): 133,35 мм (1U = 44,45 мм)

Внутренние размеры:

Ширина (от рельса до рельса): 222,25 мм (максимальная внутренняя ширина устройства)
Глубина (от рельса до рельса): 260 мм

Используемое оборудование:

Тепловые вставки:
Д: 9 мм
д: 8 мм
Д: 6 мм
Кол-во вставок для самой стойки:
24 вставки для высоты 3U
24 вставки для высоты 6U (распечатаны в отдельном файле)
40 в��тавок для высоты 9U (с деталями высотой 3U)
Кол-во вставок для устройств:
Для каждого размера 1U требуется 6 вставок, но вы можете уменьшить это число на 2 и использовать только 4 вставки — 2 вверху и 2 внизу секции 1U, оставив 2 средних положения без вставок.
Для 3U вам понадобятся дополнительные 18 вставок или 12 без середины.
Для 6U потребуется дополнительно 36 вставок или 24 без середины.
Для 9U потребуется дополнительно 54 вставки или 36 без середины.
Если высота превышает 9U, просто рассчитайте соответствующим образом.

Винты M6 x 10 мм (Кол-во = количество вставок и количество устройств, которые вы хотите установить в стойку)
Неодимовые магниты 10 x 2 мм (опционально):
24 для 3U (42 с панелями)
32 для 6U (отдельная печать) (64 с панелями)
40 для 9U (детали 3U) (80 с панелями)
Любая высота более 9U — рассчитайте правильно (каждая панель высотой 3U имеет 4 слота для магнитов, поэтому для каждой панели высотой 3U требуется дополнительно 8 магнитов) (x2 с панелями)

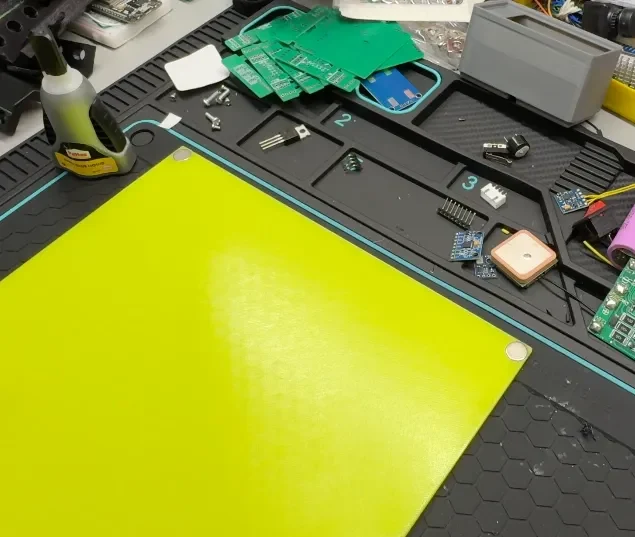

Немного клея для магнитов — они могут не прилегать из-за опоры, лучше приклеить их.

Но помните, что магниты не являются обязательными, вы можете использовать эту стойку без боковых крышек.

4x 40-мм вентилятор для ПК, 12 В
1x 120 x 25 мм вентилятор для ПК, 12 В
Контроллер вентилятора — USB, переход от 5 В до 12 В:

Я ищу хороший, или я соберу его и размещу здесь в виде файла Gerber, чтобы его можно было скачать и заказать.

Отверстия для вставок имеют ширину 8,2 мм и глубину 6,15 мм для лучшего зазора. Когда две детали выровнены, общая глубина составляет 10,35 мм, что обе��печивает некоторый зазор для винтов диаметром 10 мм.

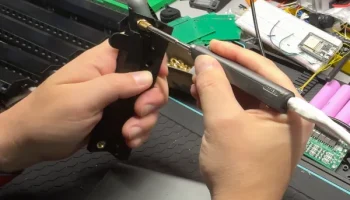

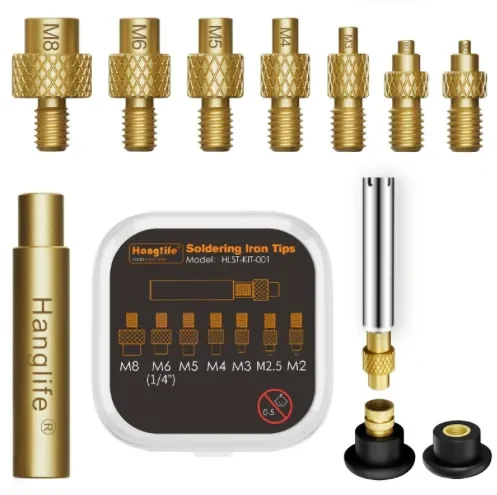

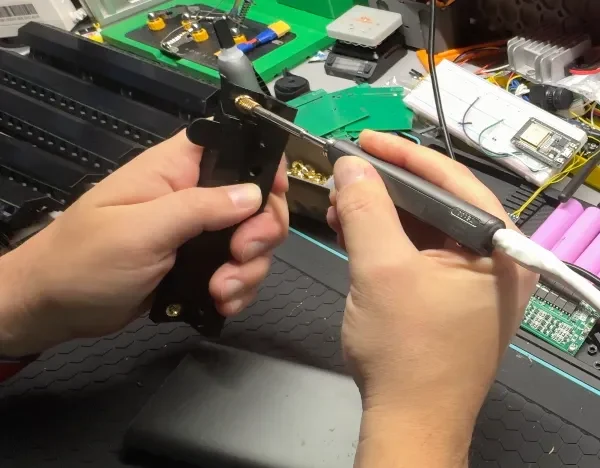

Для установки термовставок используйте специальную насадку для паяльника, предназначенную для вставок M6. После вставки прижмите вставку заподлицо с поверхностью, используя стол или любую плоскую поверхность — просто убедитесь, что вставка полностью прилегает к телу и не обожгите пальцы.

При работе с PLA избегайте использования паяльника при высоких температурах — он может быстро расплавить колпачок возле вставки, и потом его придется подрезать.

Руководство по печати

EasyRack 3U — для небольших сетевых систем

2 × EasyRack_Side_BottomLinkage
2 × EasyRack_Side_TopHandleLinkage
2 × EasyRack_BottomFrontBackLinkage
1 × EasyRack_TopBackLinkage
1 × EasyRack_TopLogoLinkage
Или, если вы предпочитаете версию без логотипа, вместо этого напечатайте 2 × EasyRack_TopBackLinkage .
4 × EasyRack_RailPart_3U (с многоцветной маркировкой)

Боковые крышки (дополнительно):

2 × EasyRack_SidePanel_3UOnly
Дополнительная вентиляция:
1 × EasyRack_Cover_Vent (вверху)
1 × EasyRack_Bottom_Vent (внизу)
Нет вентиляции:
2 × EasyRack_Cover_TB
Примечание. Для сборок высотой 3U всегда используйте SidePanel_3UOnly, который включает отверстия для магнитов.

Дополнительно:

4 × EasyRack_Feet (ТПУ)
2 × EasyRack_Handle
