Магнитный модульный светодиодный светильник......

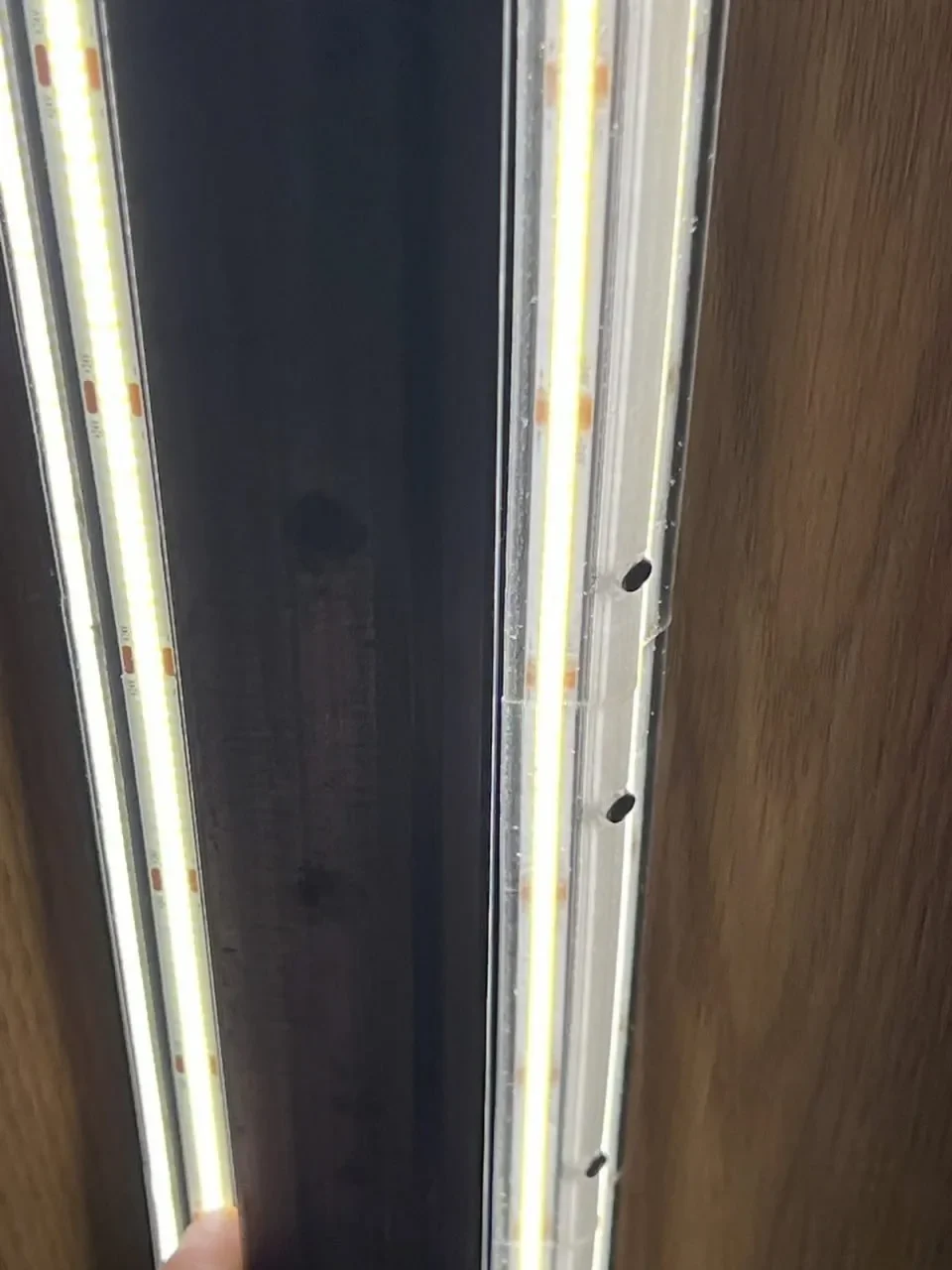

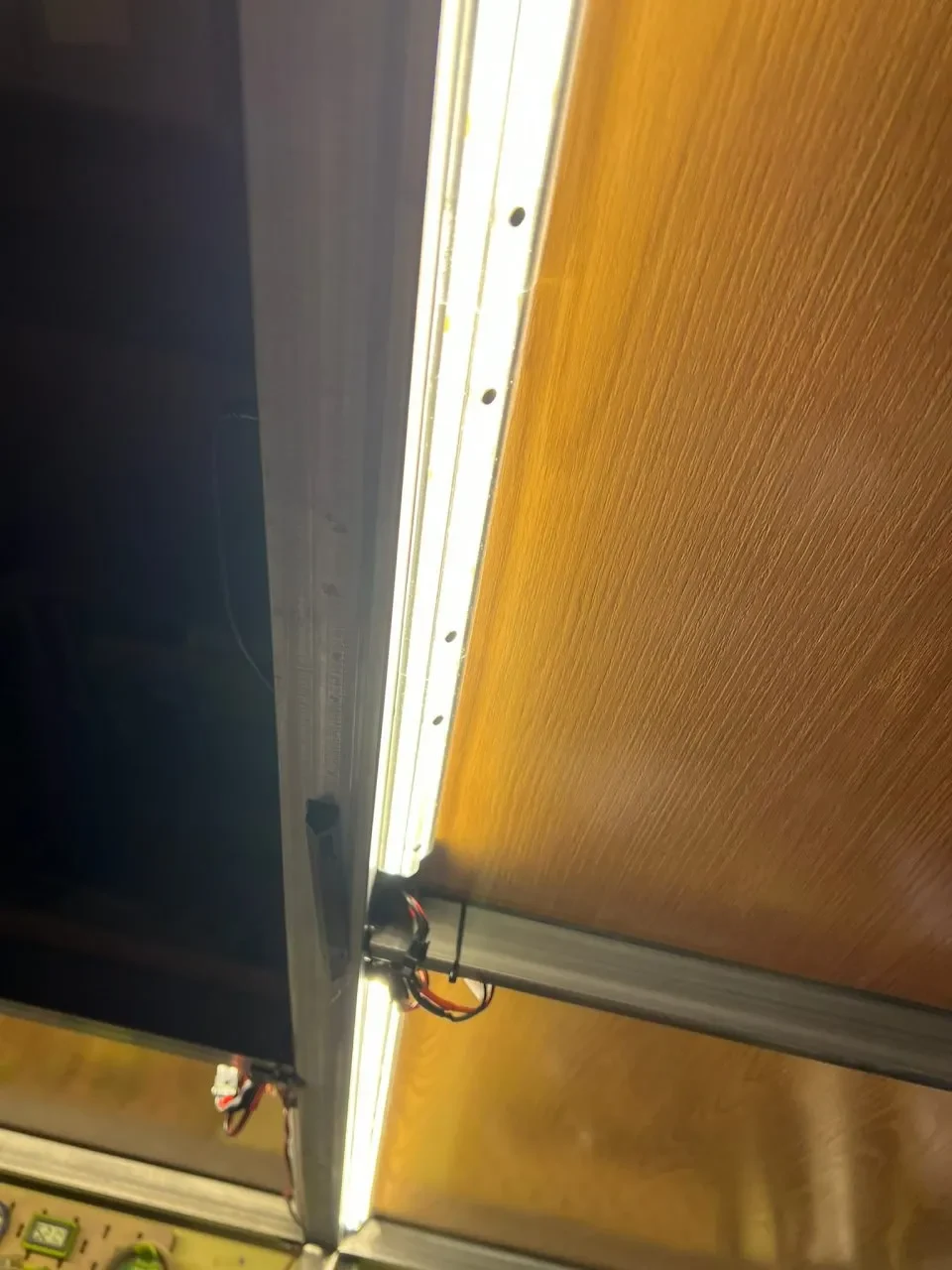

Это решение для размещения светодиодов в узких пространствах под определенным углом. В моем случае я хотел разместить на своем рабочем месте свет, который не проецировал бы свет прямо мне в глаза. Свет с рассеивателем не мешает даже дисплеям.

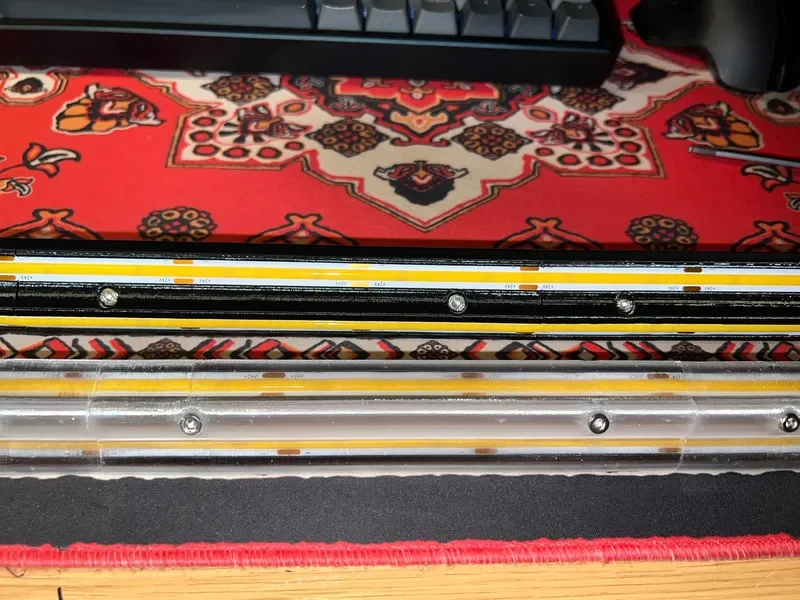

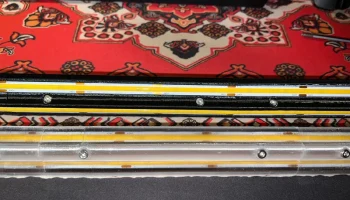

Вы можете соединить нужные вам модули, со светорассеивателем или без него.

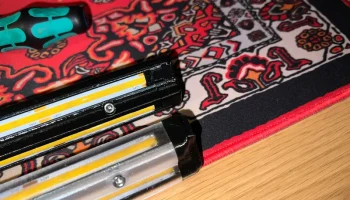

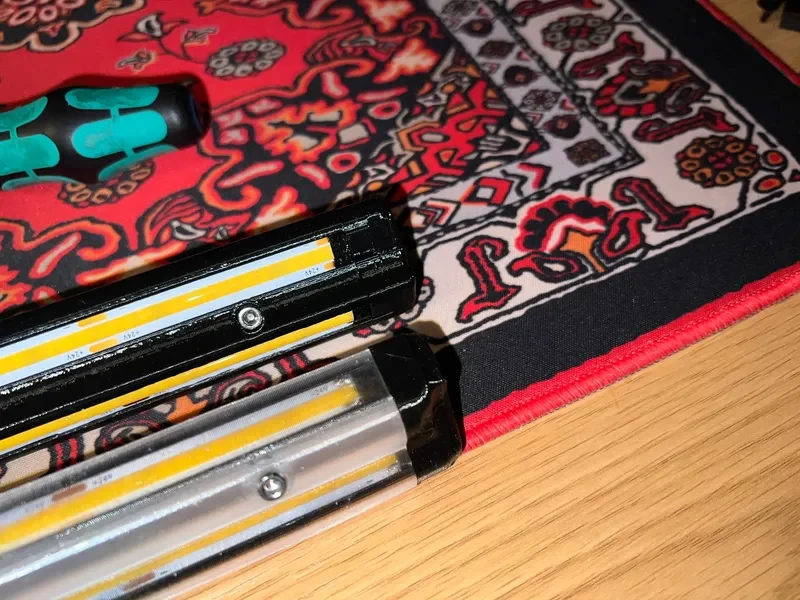

Каждый модуль (без концов) имеет длину 150 мм, с такими размерами вы можете печатать на небольших принтерах (Prusa Mini / A1 mini), торцевые заглушки не обязательны на 100%, но помогают закрепить кабели и придают некоторую привлекательность.

Предназначен для использования с магнитами, они вставляются во время печати.

С помощью этого элемента можно застегнуть кабели стяжкой.

Соединение каждого модуля было выполнено с помощью квадратных гаек и винтов m3, они используются для скрепления и соединения модулей, но не для создания плотного соединения, потому что, если вы затянете слишком сильно, вы согнетесь.

Инструкции по печати

Весь проект предназначен для печати с высотой слоя 0,3 мм. Если вы хотите получить более подробную информацию, вам нужно использовать высоту слоя 0,15 мм, первый слой должен быть толщиной 0,2 мм с 3 периметрами, достаточно 15% заполнения.

Дифуссеры предназначены для печати прозрачным/прозрачным материалом Petg.
Остальная часть проек��а минимум петг.

Монтажный кронштейн для светодиода — вертикальный. Вы обнаружили, что я включил деталь с опорным усилителем, эту деталь нужно разрезать или сломать на конце.

Вам нужно использовать паузу, чтобы подогнать магниты

Светодиодный диффузор

Вам нужно печатать вертикально, подгонять детали как можно ближе, но не слишком сильно, чтобы получилась уникальная деталь, которую позже можно будет разбить на части. Чтобы было максимально понятно нужно поднять поток до 110 или 115%, печатать без заполнения, 3 периметра.

Сборка

Вставьте светодиодную ленту в светодиодный кронштейн

Вставьте квадратные гайки М3 (по 3 в каждый кронштейн заднего светодиода).

Ориентация печати
Спецификация и материалы
Свет��диодная лента 8 мм, 24 В (больше напряжения, меньше тепла)
ПЭТГ
Квадратные гайки М3
Винты M3x12 для соединения модулей.
Винты M3x25 для крепления торцевых крышек.
Винты M3x20 для соединения светодиодного рассеивателя, монтажного кронштейна светодиода и заднего кронштейна светодиода.
Винты M3x14 для соединения без светодиодного рассеивателя.
Магниты 10х2 мм (на самом деле они не 2 мм, но ребята с алиэкспресса присылают 1,7 мм...)
блок питания 24 В
Кабели, разъемы и т. д.
