Вставка Decora для смарт-кнопки Hue

Это настенная вставка Decora/Claro для смарт-кнопки Philips Hue, поэтому она отлично смотрится рядом с другими выключателями света в Северной Америке.

Настенное крепление, входящее в комплект поставки Hue Smart Button, выглядит красиво, но оно нестандартное и не может работать в многоместной панели.

Вы также можете проверить мою магнитную настольную подставку Hue Smart Button, если хотите поставить ее на тумбочку или стол.

Примечания к проектированию
Предусмотрено место для встроенного круглого магнита 20x2,5 мм. Я создал две версии модели: одну, требующую паузы для вставки магнита, и другую, в которую магнит можно вставить после печати.
Глубина передней части вставки должна почти совпадать с лицевой панелью. Я тестировал его с пластинами со скрытыми винтами Lutron Claro и Legrand.
Верхнее и нижнее отверстия имеют резьбу для крепежных винтов 6-32, которые можно найти на стандартных настенных панелях.
Печать и сборка магнита
Выберите версию со встроенным магнитом или без встроенного магнита.
Распечатайте файл .stl в соответствии с ориентацией, используя высоту слоя 0,2 мм (рекомендуется).
Дважды проверьте ориентацию магнита! Я считаю полезным сделать небольшую точку перманентным маркером (с обратной стороны, чтобы она не просту��ала сквозь тонкие верхние слои).
Совет: возможно, вы захотите воспользоваться функцией глажки на слайсере, чтобы верхний слой стал более гладким.

Для встроенного магнита
Вставьте паузу после высоты слоя 3,20 мм.
Используйте каплю суперклея, чтобы закрепить магнит сзади (по направлению к рабочей пластине).
Файл .gcode, который я включил, имеет собственный а��горитм паузы. После возобновления он немного выдавится и начнет движение в течение 4 секунд, чтобы дать вам время стереть лишний материал.

Для невстроенного магнита:
После печати добавьте в полость каплю суперклея и поместите внутрь магнит.
Совет: прикрепите кнопку Hue обычным способом, пока клей затвердевает, чтобы обеспечить некоторую магнитную прижимную силу.
Установка
Если вы заменяете существующий переключатель,
Вкрутите его в коробку, где находился переключатель, и установите настенную панель, как обычно.

Если вы добавляете это к существующему коммутатору,
Возьмите двухместную настенную панель (или любого размера, который вам нужен).

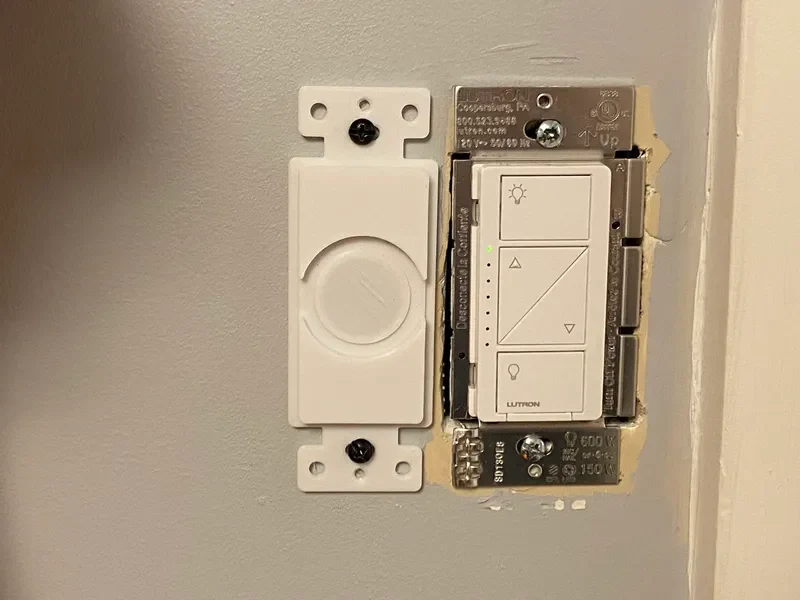

Прикрутите крепление Hue к стене в правильном положении (безвинтовая пластина позволяет легко выровнять его).

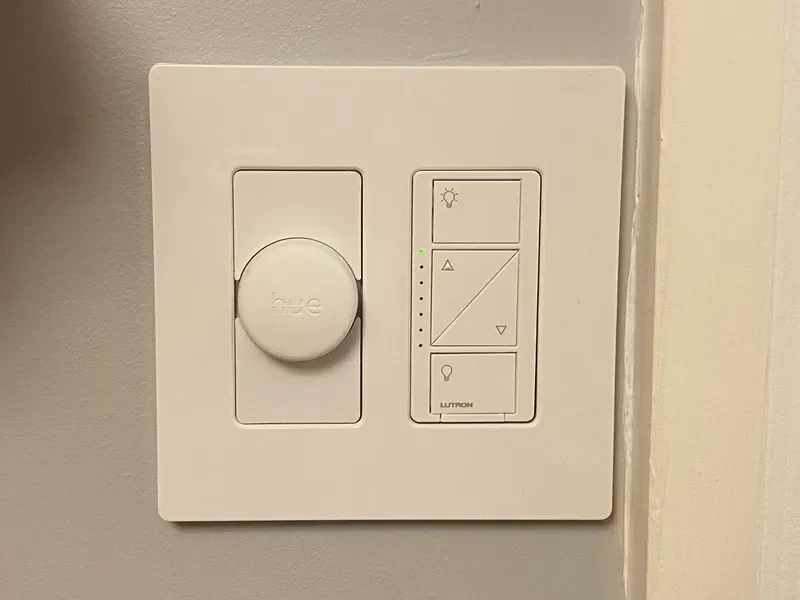

Когда лицевая панель включена, она будет выглядеть как обычный двойной переключатель.
Примечания по безопасности
Эта модель не тестировалась и не сертифицирована UL или кем-либо еще.
Магниты опасны. Убедитесь, что он хорошо закреплен.
Другие примечания
Если вам нужна версия, рассчитанная на д��угой магнит, отправьте мне быстрое сообщение, и я смогу легко создать для вас новый .stl. Пожалуйста, укажите характеристики (измерьте магнит штангенциркулем, так как иногда они немного отличаются от номинального размера).
