Вентиляторная система дымоудаления P1S для воздуховодов д...

Отказ от ответственности

Если вы не уверены в том, что сможете справиться с проектами, работающими от сети, обратитесь за профессиональной консультацией. Я не несу ответственности за любые проблемы, которые могут возникнуть в результате некомпетентного или несанкционированного выполнения проводки!

Вентилятор

Вентилятор был куплен на Алиэкспресс https://www.aliexpress.com/item/1005007329266580.html.

Корпус электрических соединений привинчивается к металлическому корпусу вентилятора, закрывая существующее отверстие для ввода кабеля, так что проводка вентилятора проходит в корпус.

Сетевая проводка подключается к проводке вентилятора с помощью трехсекционного разъема с барьерной полосой, который надевается на два внутренних контакта корпуса.

Заземляющий провод сетевой проводки крепится к одному из соединительных винтов. Самое главное, что кр��пежные винты имеют звездчатые шайбы, обеспечивающие хорошее электрическое соединение с металлическим каркасом канального вентилятора.

Крышка крепится четырьмя винтами M3, которые ввинчиваются в соответствующие термофиксированные вставки в соединительном корпусе.

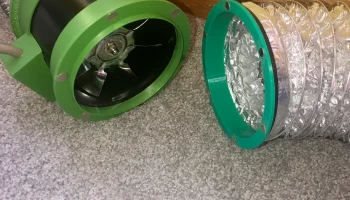

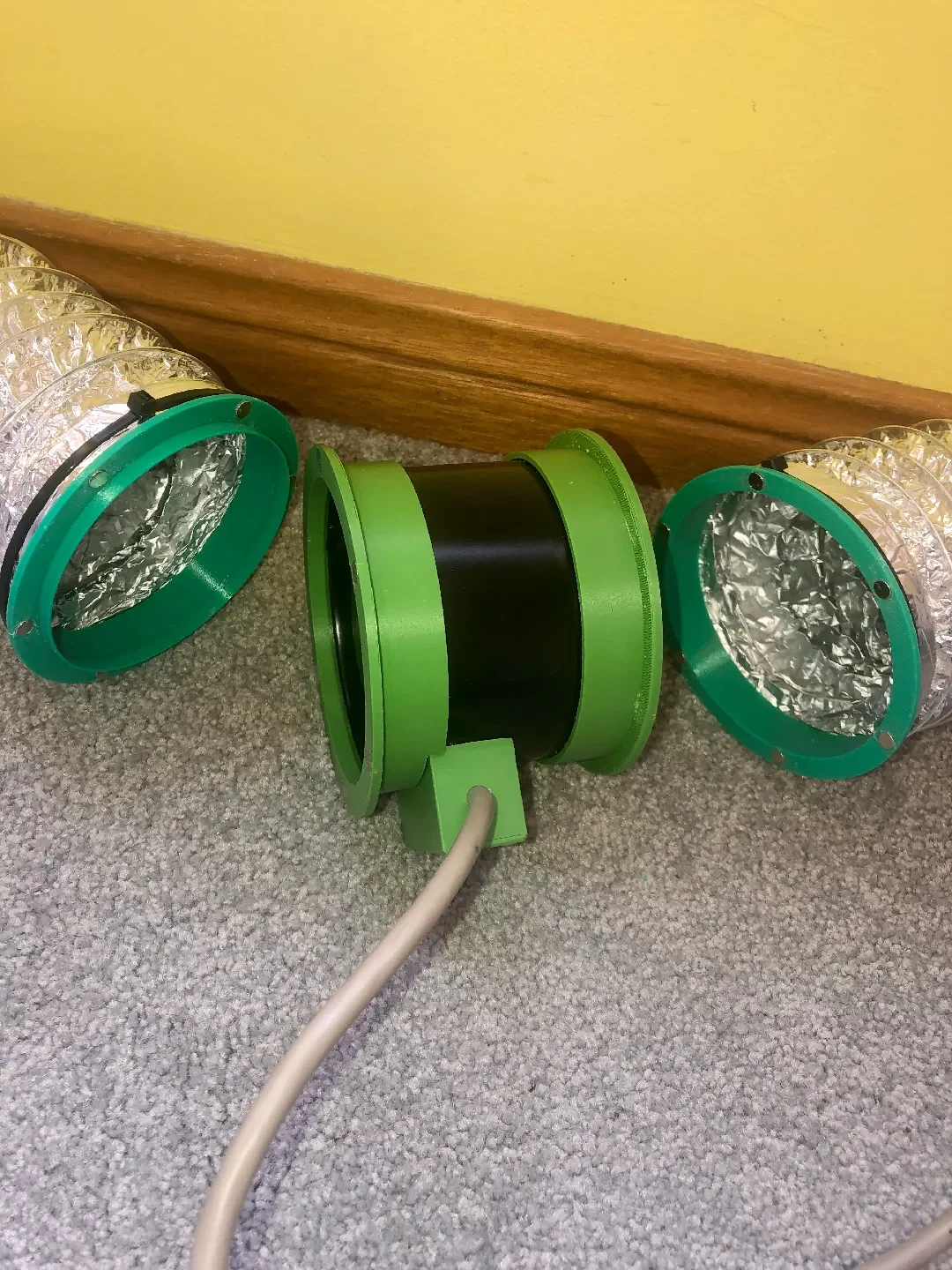

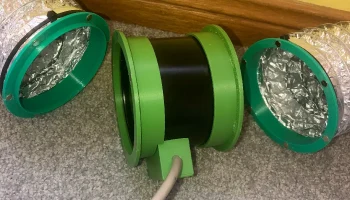

Два магнитных соединителя воздуховодов, которые крепятся к вентилятору, просто защелкиваются. Тот, который вы выберете для установки рядом с электрическим корпусом, должен иметь небольшую секцию, обрезанную по размеру.

Соединители воздуховодов

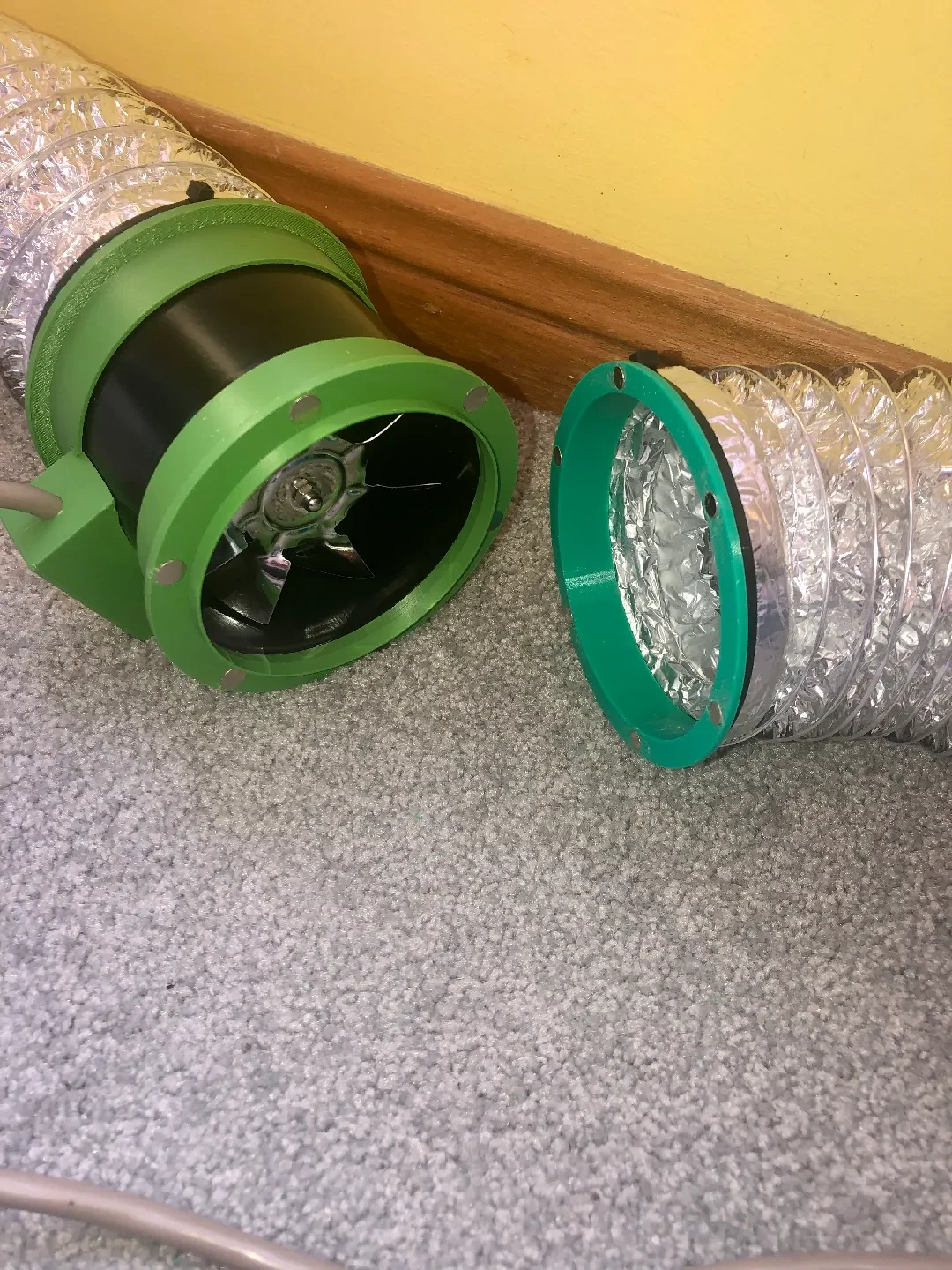

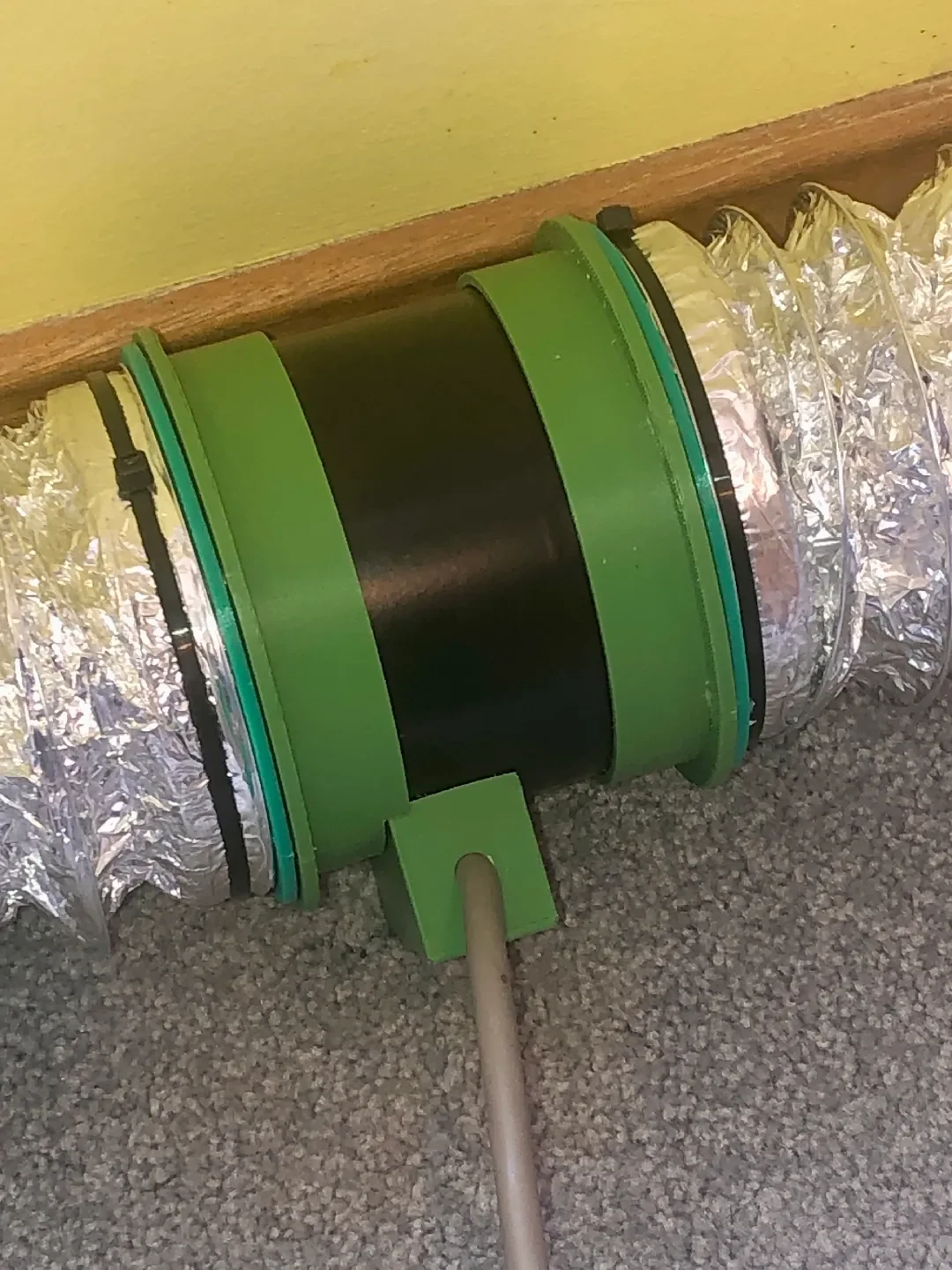

Линейные магнитные соединители воздуховодов надеваются на гибкий воздуховод диаметром 100 мм и фиксируются кабельными стяжками. Немагнитный конец линейных соединителей имеет небольшой выступ, гарантирующий, что кабельная стяжка не соскользнет после затяжки.

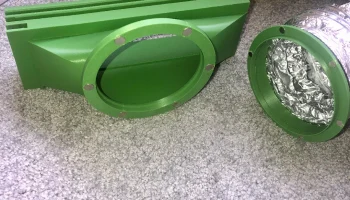

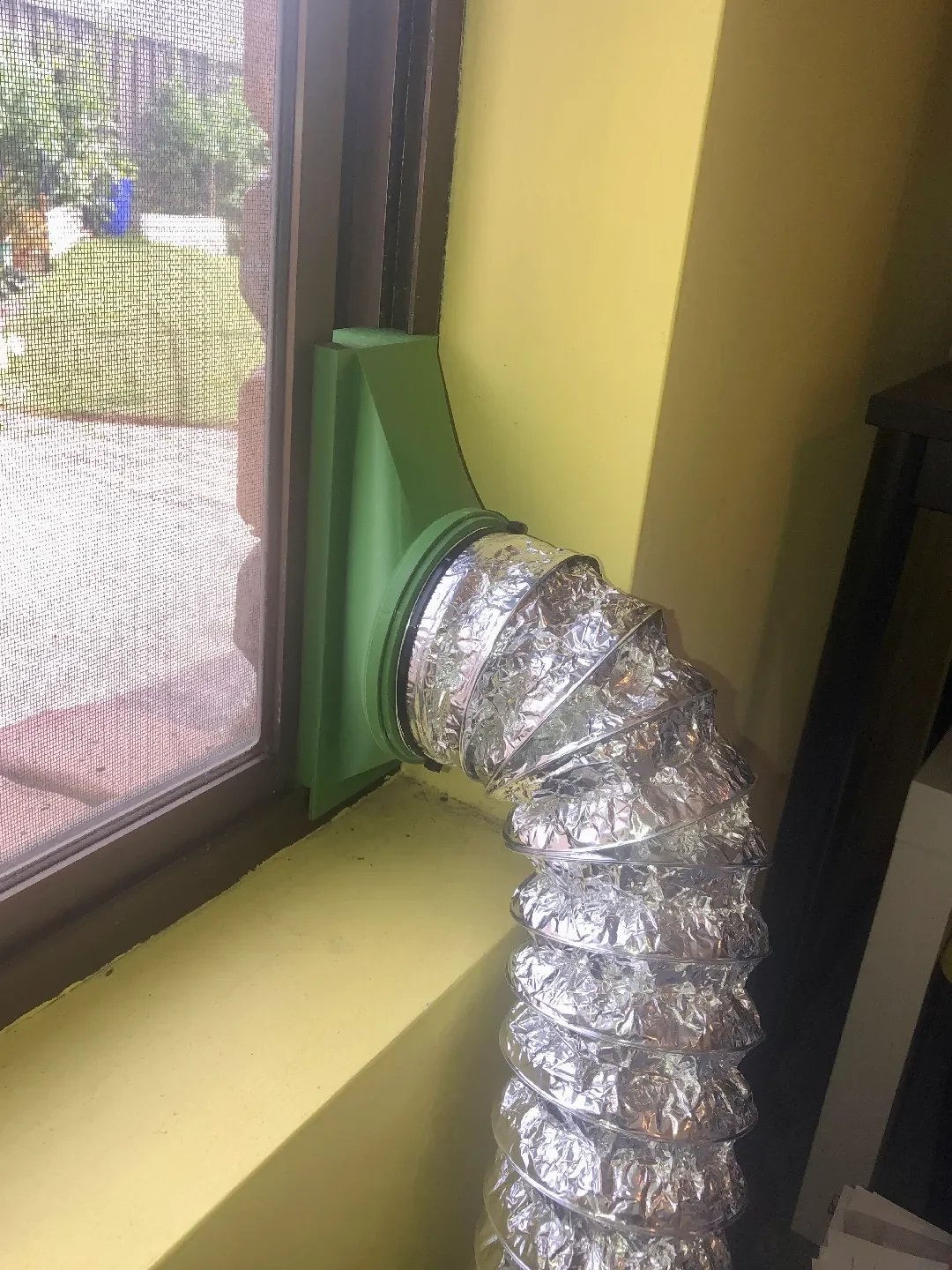

Адаптер для раздвижного окна

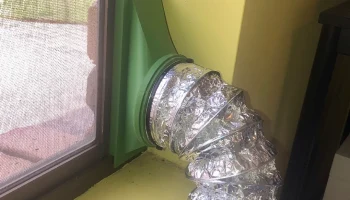

Этот адаптер предназначен для установки на профили алюминиевой оконной рамы. Вероятно, вам придется изменить слоты в соответствии с вашей конкретной оконной рамой и планировкой. В зазор шириной около 50 мм над адаптером необходимо добавить фанерный наполнитель для образования уплотнения.

Установка магнитов

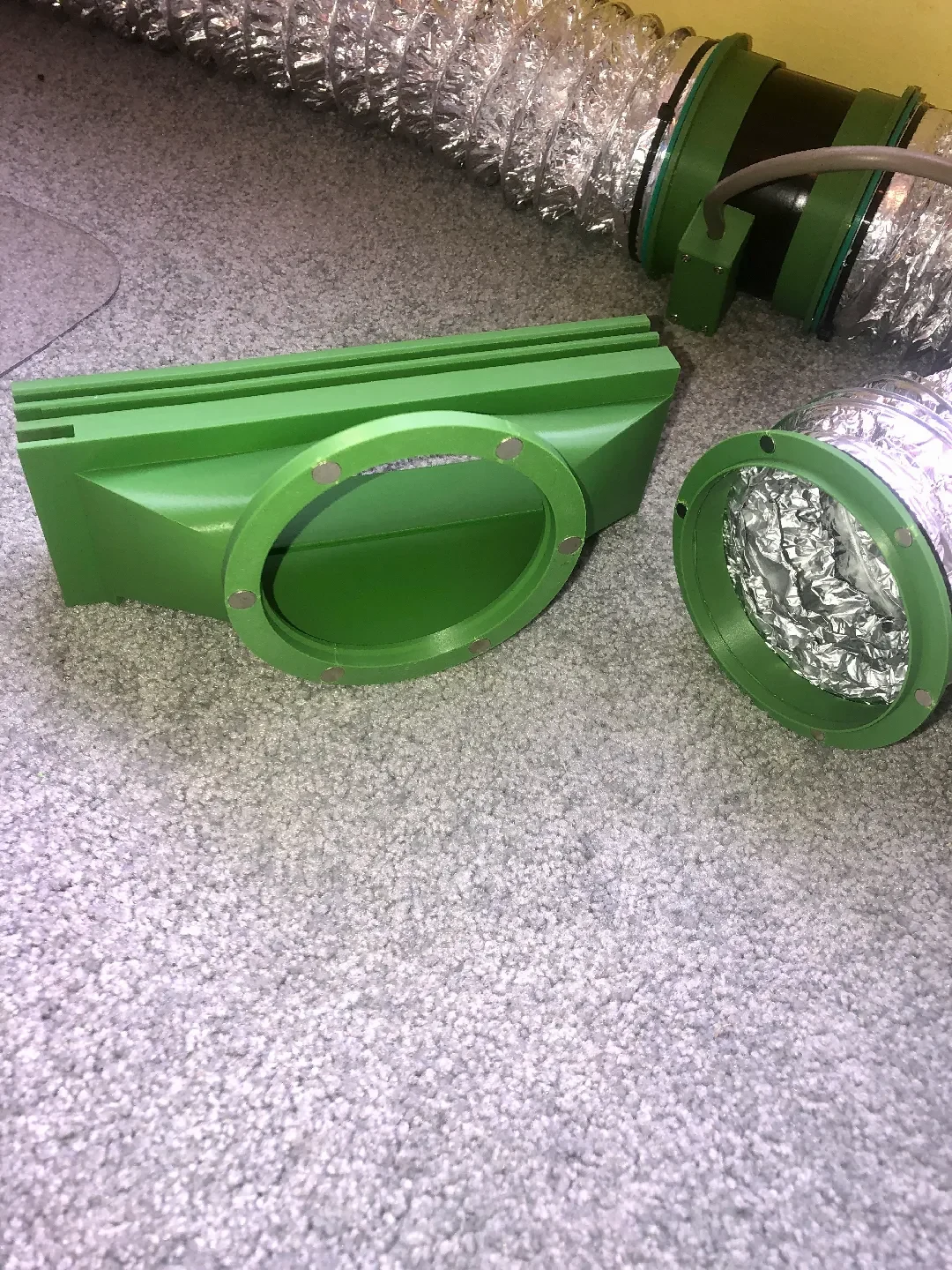

Чтобы установить магниты, я использовал плоскогубцы и осторожно вдавил каждый из них в гнездо, пока он не встал заподлицо. Убедитесь, что полюса каждого магнита ориентированы так, чтобы при сближении адаптера «папа» и «мама» они притягивали друг друга — как мило :)

Было бы разумно сделать все переходники «папа», а затем все переходники «мама» — спросите меня, откуда я знаю.

Последний шаг, который еще предстоит разработать, — это магнитный адаптер для принтера P1S.
