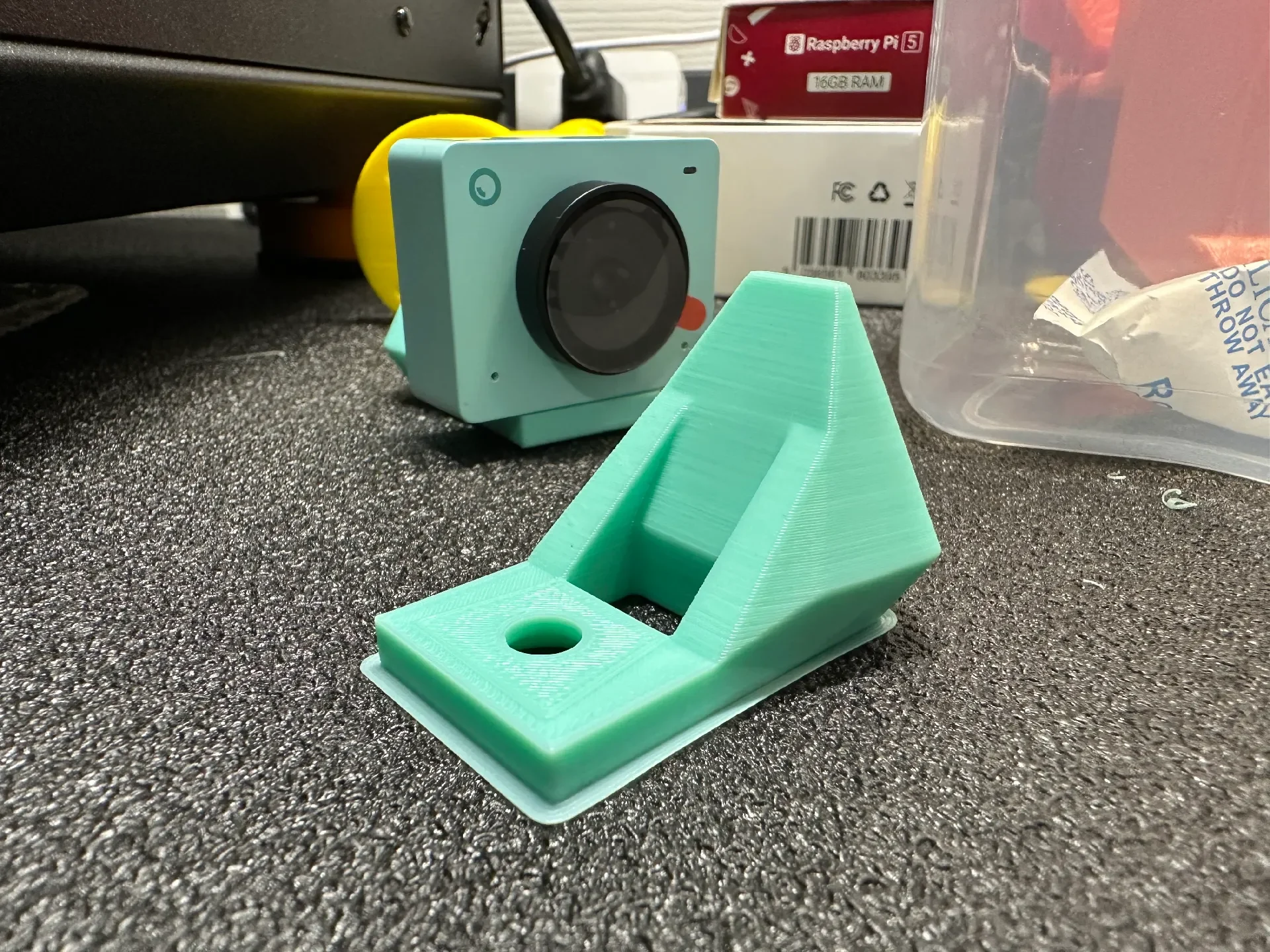

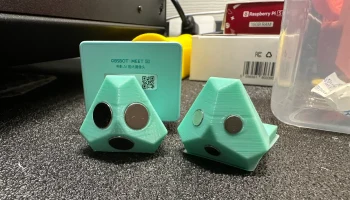

Крепление Obsbot Meet SE Core One - магниты 10x3 мм или 6...

Если это кажется вам знакомым, то это потому, что недавно я опубликовал модель именно этого крепления. Однако я удалил эту модель, потому что при сборке Core One я обнаружил, что разъем кабеля слишком длинный для крепления, и я не хотел тратить чье-либо время.

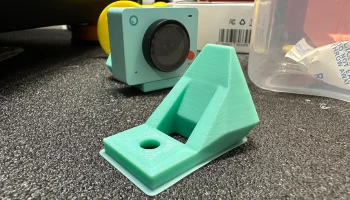

Я закрепил крепление таким образом, чтобы оно вмещало адаптер USB-C с углом наклона 90 градусов, который можно найти здесь: https://www.amazon.com/dp/B0C2WKDYT6.

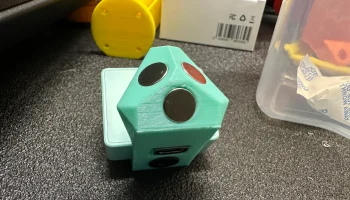

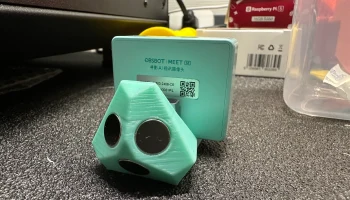

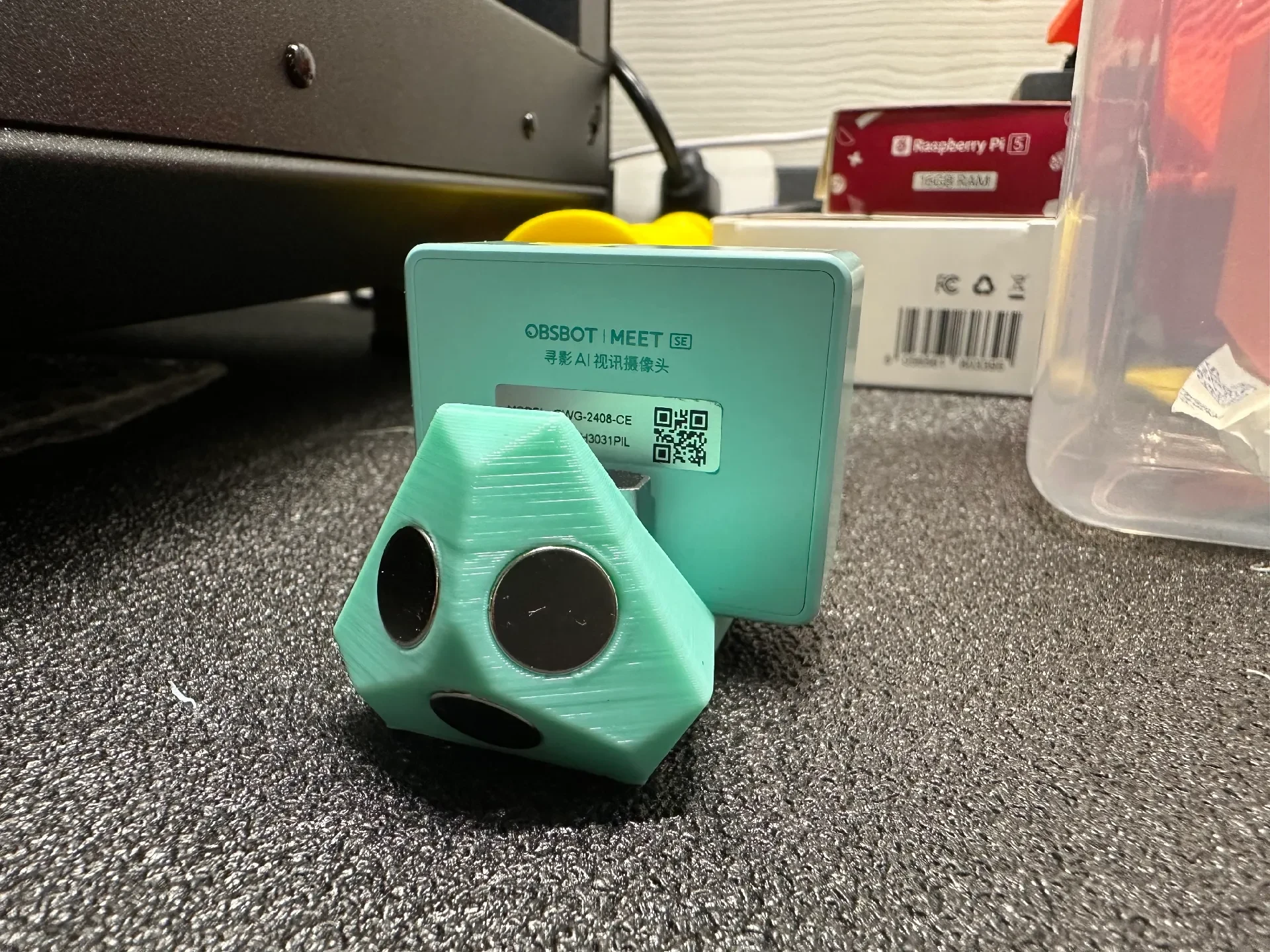

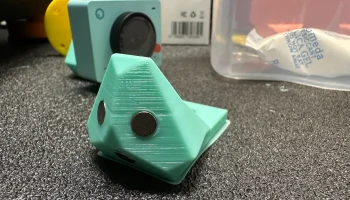

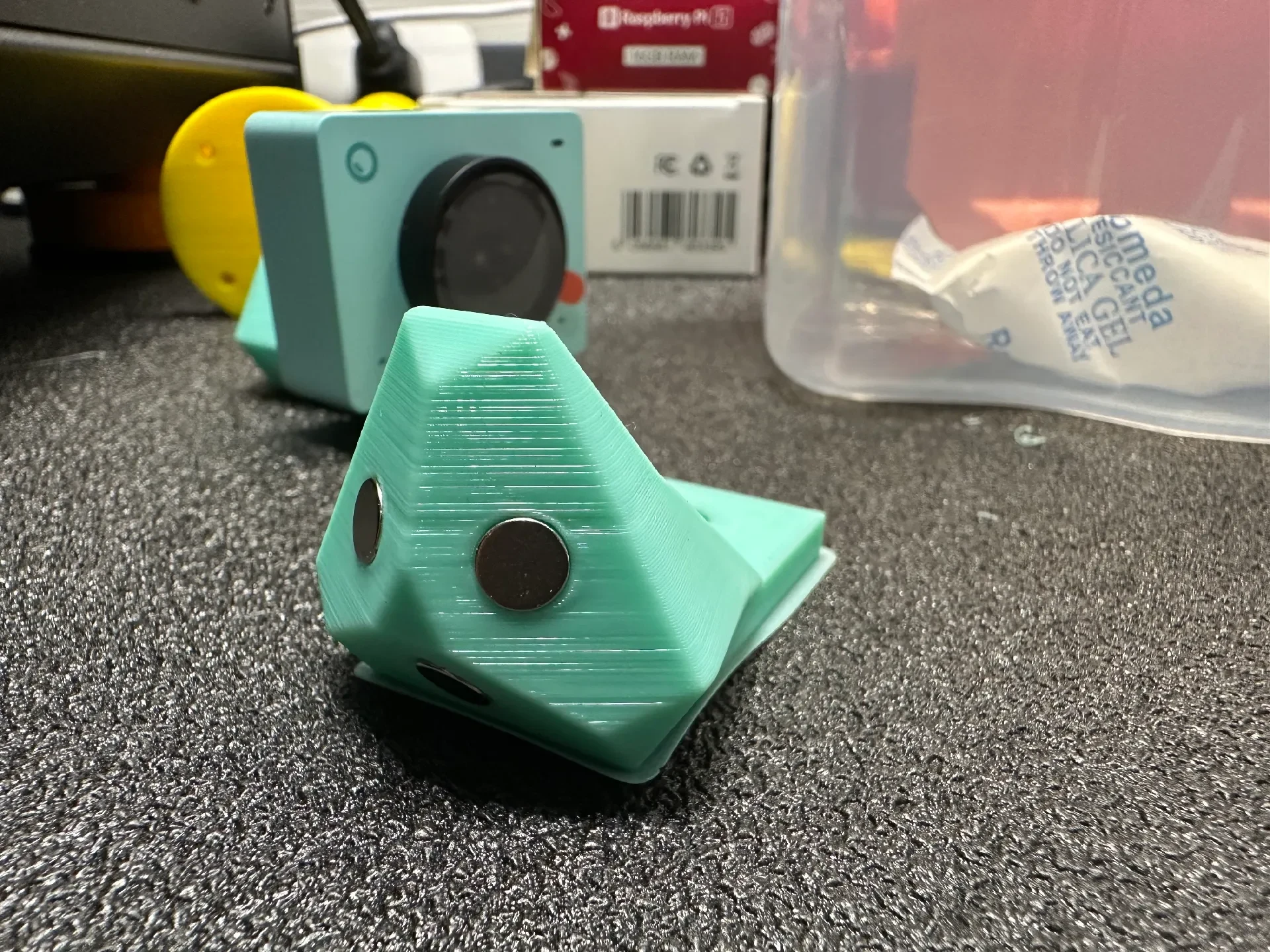

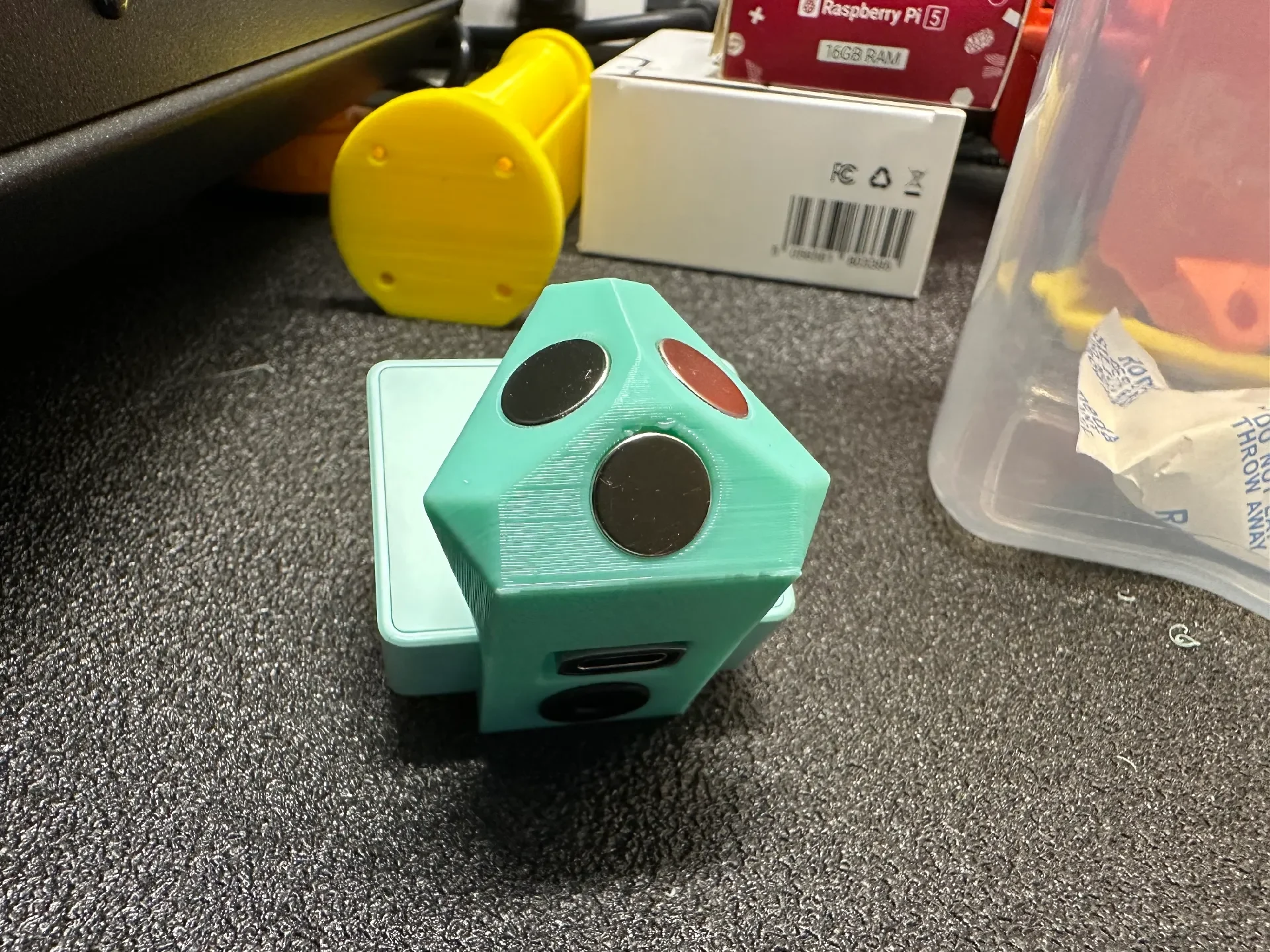

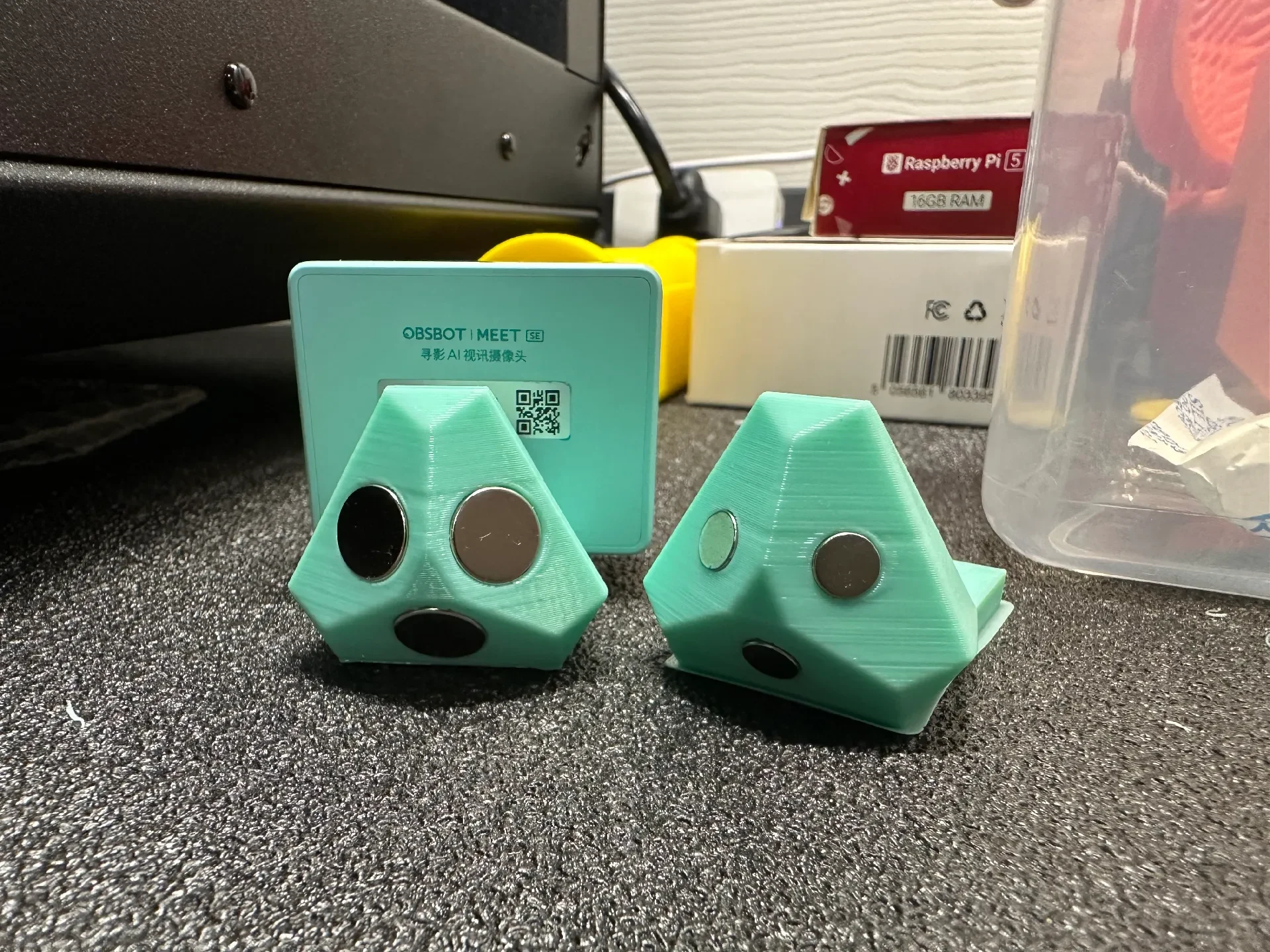

Я также позаботился о том, чтобы допуск отверстий для магнитов составлял всего ~ 0,05 мм — магниты больше не будут выскальзывать из крепления после прикрепления к раме Core One.

Для крепления вам понадобится болт с потайной головкой размером 1/4-20 x 3/8 дюйма, например: https://www.amazon.com/dp/B0DRFP5XTN. В метрических единицах это будет ширина 6,35 мм и длина 9,525 мм — чуть больше, чем болт с потайной головкой M6x9.

Я распечатал их с помощью Hatchbox PETG со следующими настройками:

Общая основа PETG
230C для первого и других слоев
Структурный профиль толщиной 0,2 мм
Поля 2 мм (не знаю, почему отпечатки имеют тенденцию отрываться от текстурированной пластины)
25% заполнение, Gryroid (скорее всего, вам сойдет с рук 15%)
Форсунка Prusa CORE One HF0.4
Никаких опор не требуется :)

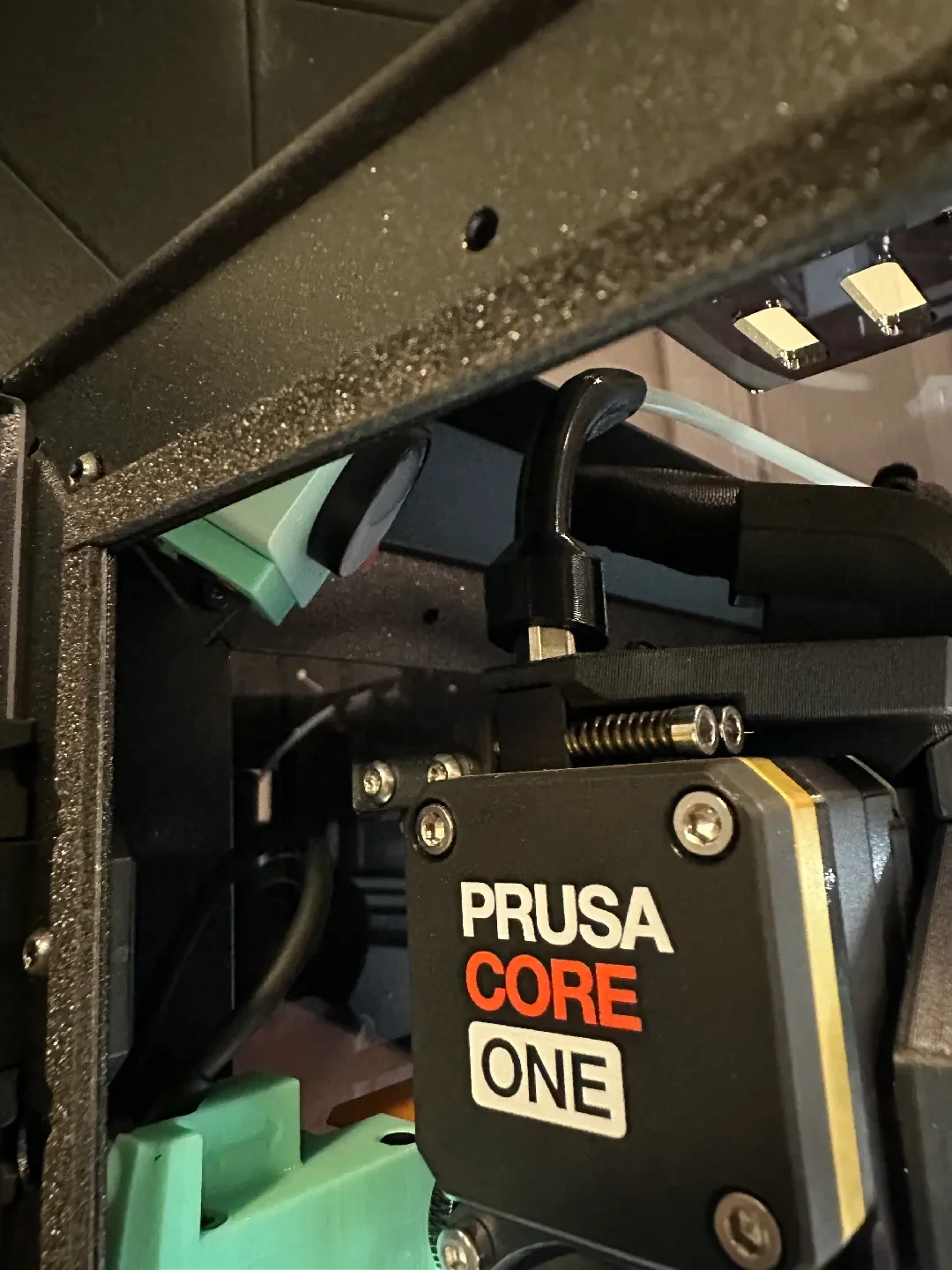

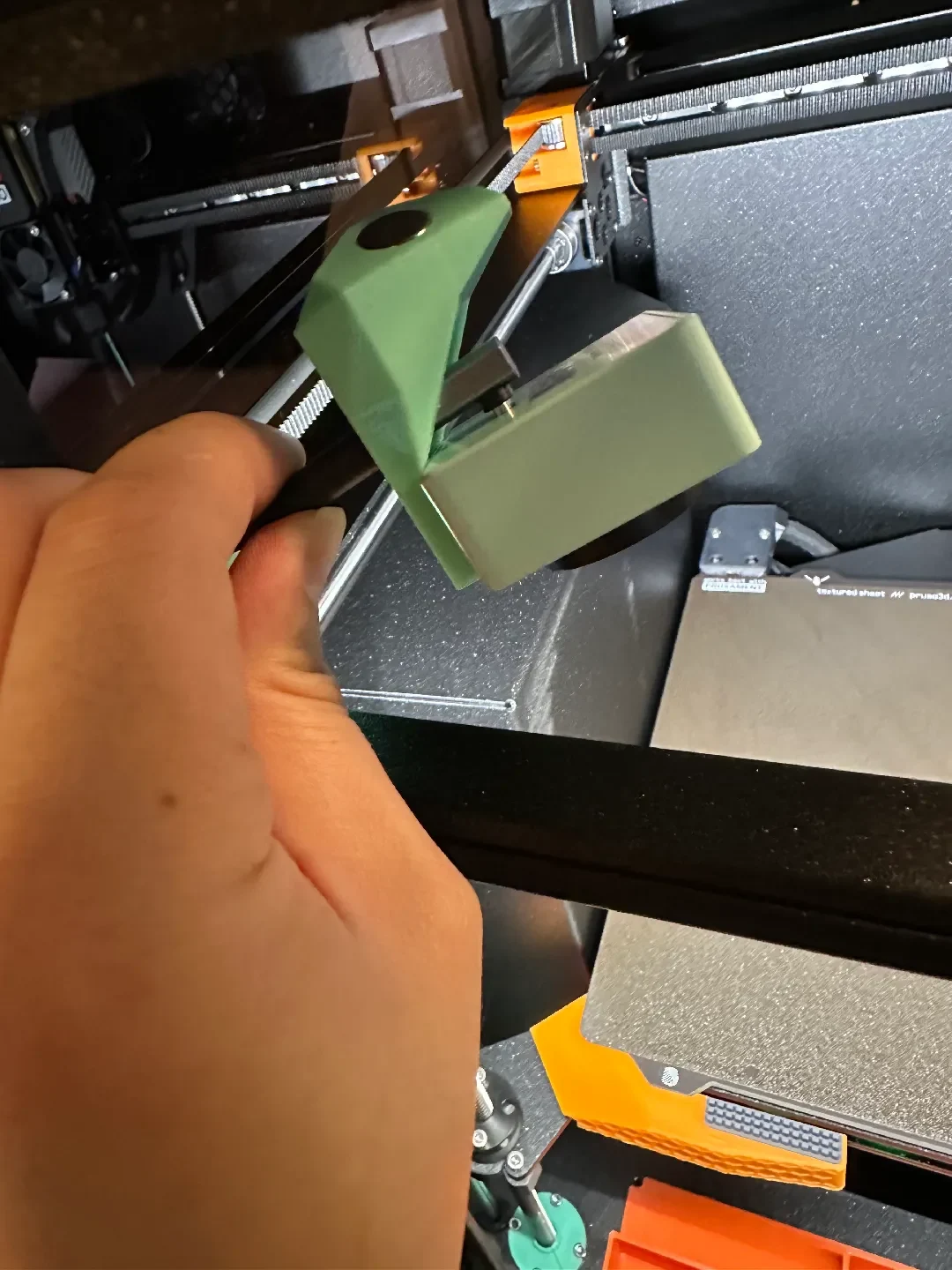

Вы може��е проложить кабель так же, как проложен дверной датчик, или, если вы предпочитаете, чтобы камера работала иначе, вы можете проложить его рядом с кабелем датчика накаливания.

Для этого вам нужно будет снять боковые панели (акриловые панели тоже подойдут, но с ними будет меньше места для работы). Вы найдете застежку-молнию для троса, привязанную вдоль рамы, прямо под пластиной, к которой прикреплены натяжитель ремня / крепления двигателя.

Сзади есть отверстия с втулками, куда проходят провода двигателя и датчика. Туда я проложил USB-кабель перед подключением к Pi 5.

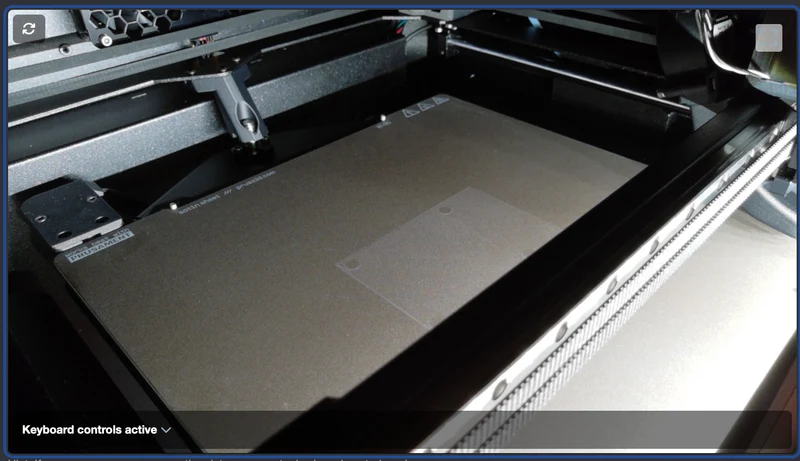

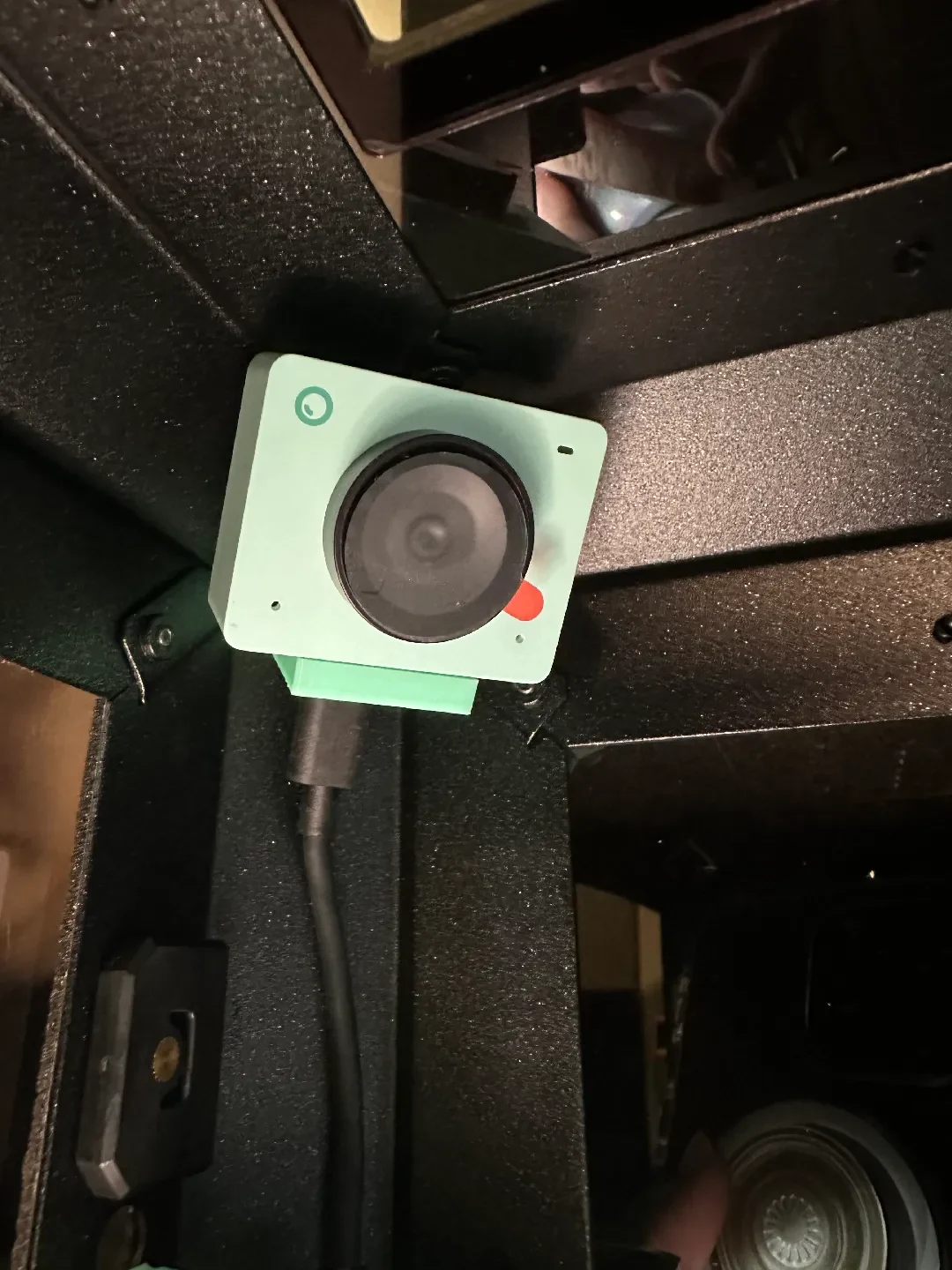

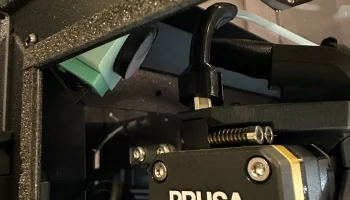

Вот пример изображения того, как выглядит вид при установке за передней левой стойкой:

Если у кого-то есть предложения по поводу того, что я могу улучшить, дайте мне знать!
