Крепления ПВХ 1/2 дюйма
Я делаю ПВХ толщиной ½ дюйма, чтобы очертить свои окна оконными полосами Holidaycoro, и у меня возникла идея свести к минимуму количество круглогодичных навесных приспособлений на моих окнах.
Эта модель началась с моего желания иметь возможность легко подвешивать контуры окон, не вкручивая их в оконную обшивку больше, чем мне абсолютно необходимо. Я увидел эту модель (https://www.printables.com/model/193631-Magnetic-pvc-clip-for-rgb-pixel-christmas-lights/) и решил, что могу воплотить в жизнь эту идею.
Я купил на Amazon несколько редкоземельных магнитов ( https://www.amazon.com/dp/B09Y8N5B41? ) диаметром 15 мм, толщиной 3 мм и отверстием для винта диаметром 4 мм и спроектировал их с учетом этого.

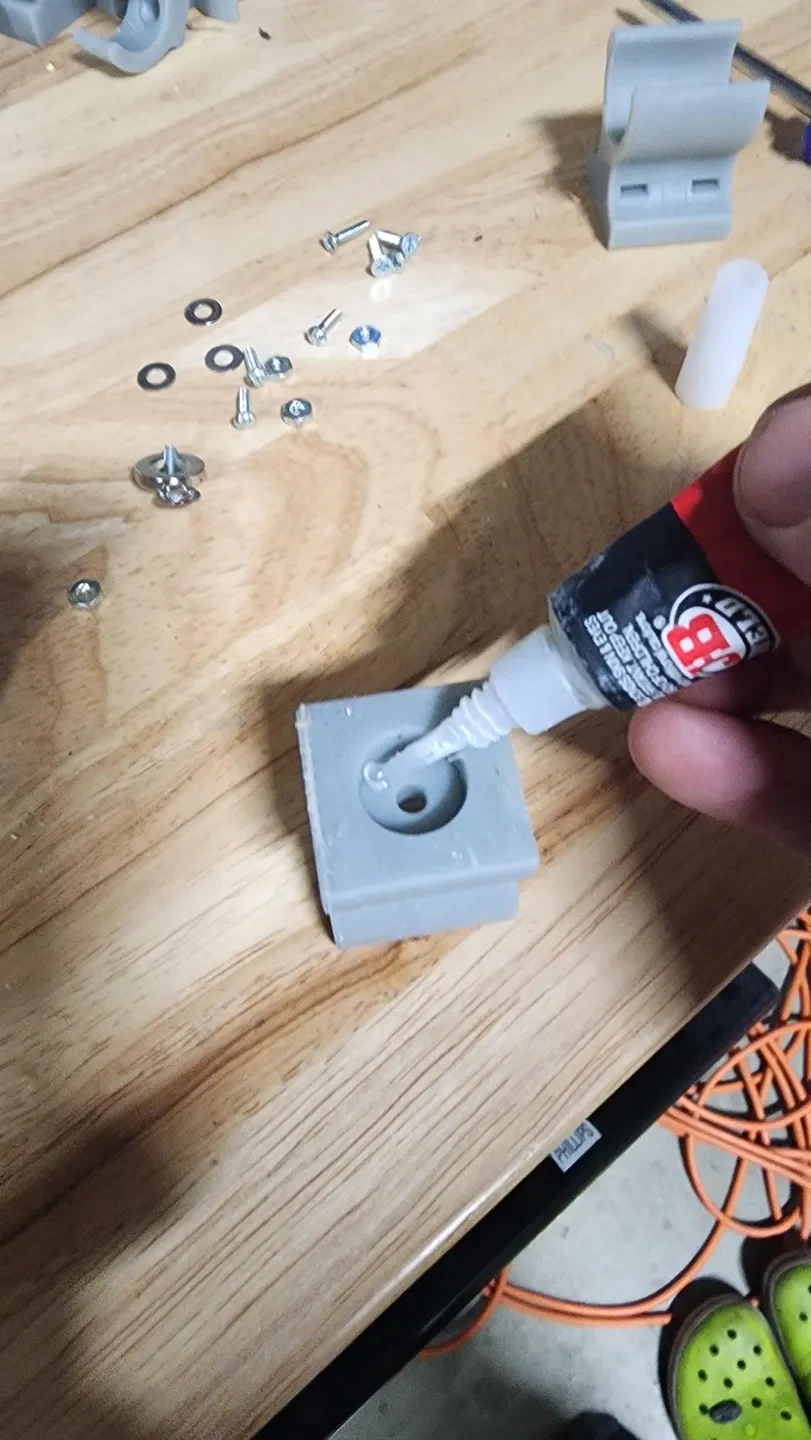

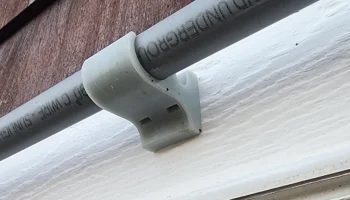

Внутренний диаметр самого зажима из ПВХ составляет 21,2 мм на всех этих моделях, поэтому они хорошо удерживают ПВХ с толстыми стенками, а также удерживают «обычный» ПВХ. Я сделал выемку для магнита глубиной 6 мм, чтобы можно было прикрепить первый магнит (с помощью суперклея, модель с прямым креплением та��же имеет гайку и винт для фиксации). Остается 3 мм, поэтому, когда магнит прикрепляется к желаемой поверхности, он идеально совмещен. Это также помогает добавить прочности, поскольку помогает предотвратить раздвижение магнитов. (Показано на картинках)

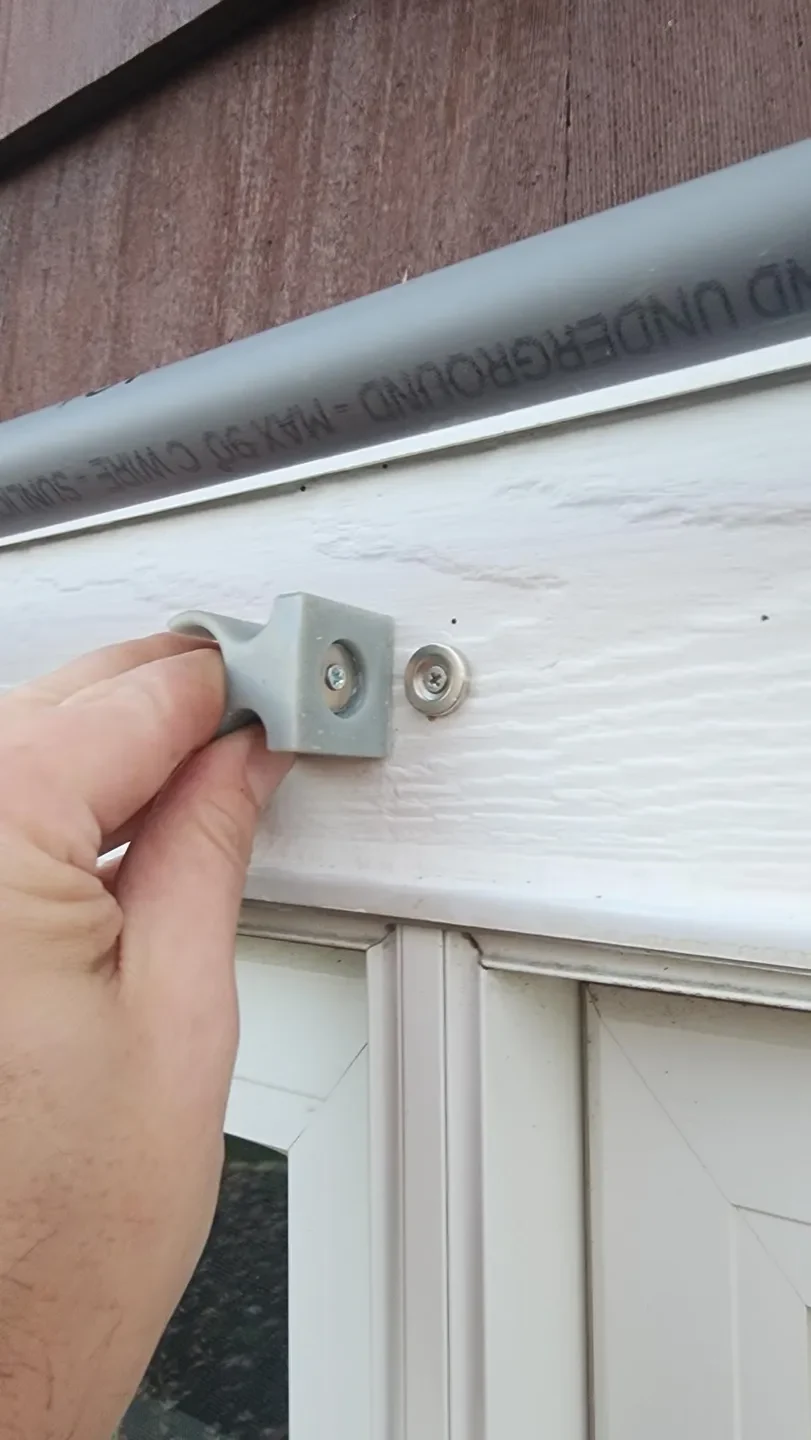

Мне удалось удержать ПВХ для окна размером 6х5 футов с помощью трех магнитных креплений. Я буду использовать винтовое крепление в верхней части посередине каждого окна, а затем эти магнитные держатели вокруг ост��льной части окна. Магниты будут окрашены в белый цвет, поэтому их не будет видно, если вы специально не ищете их.

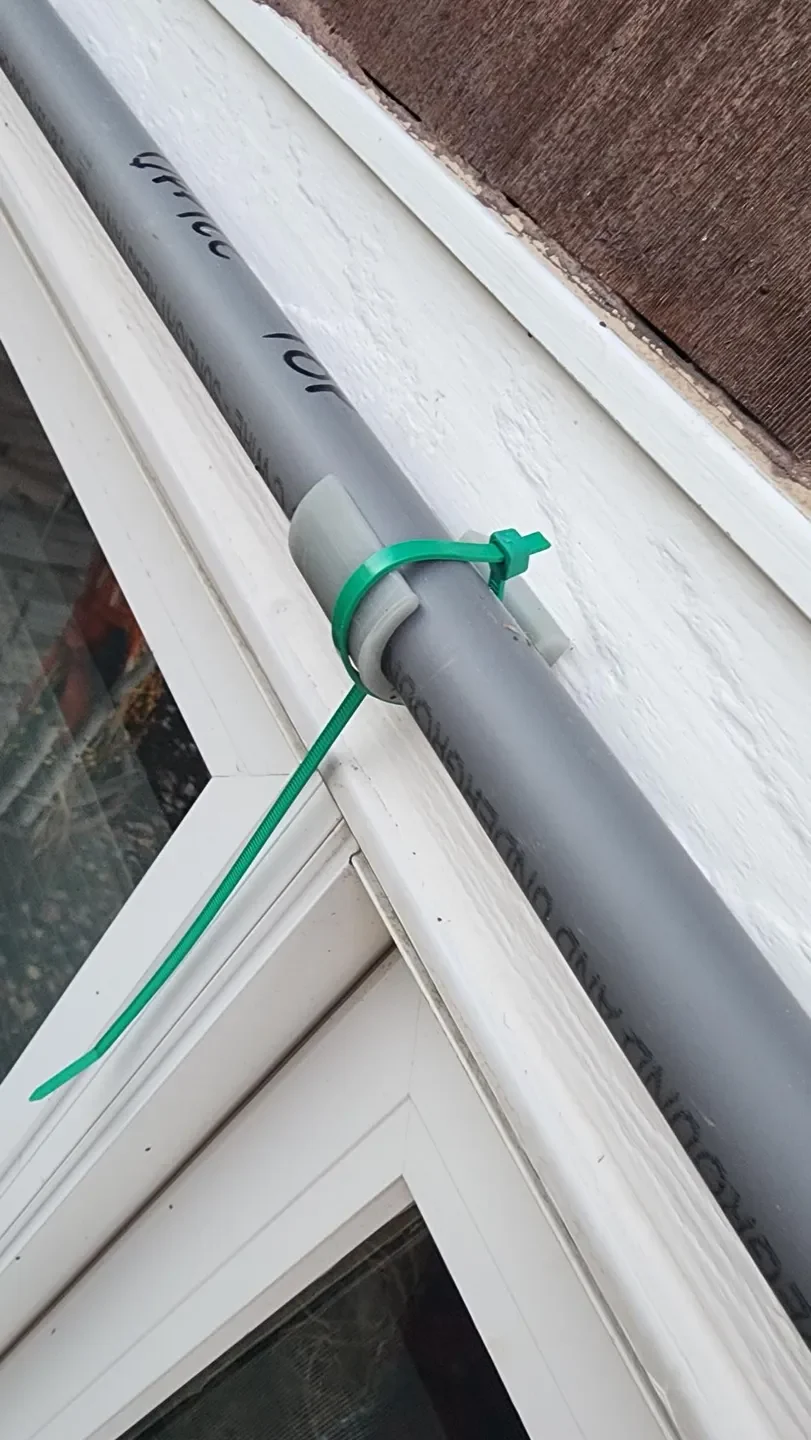

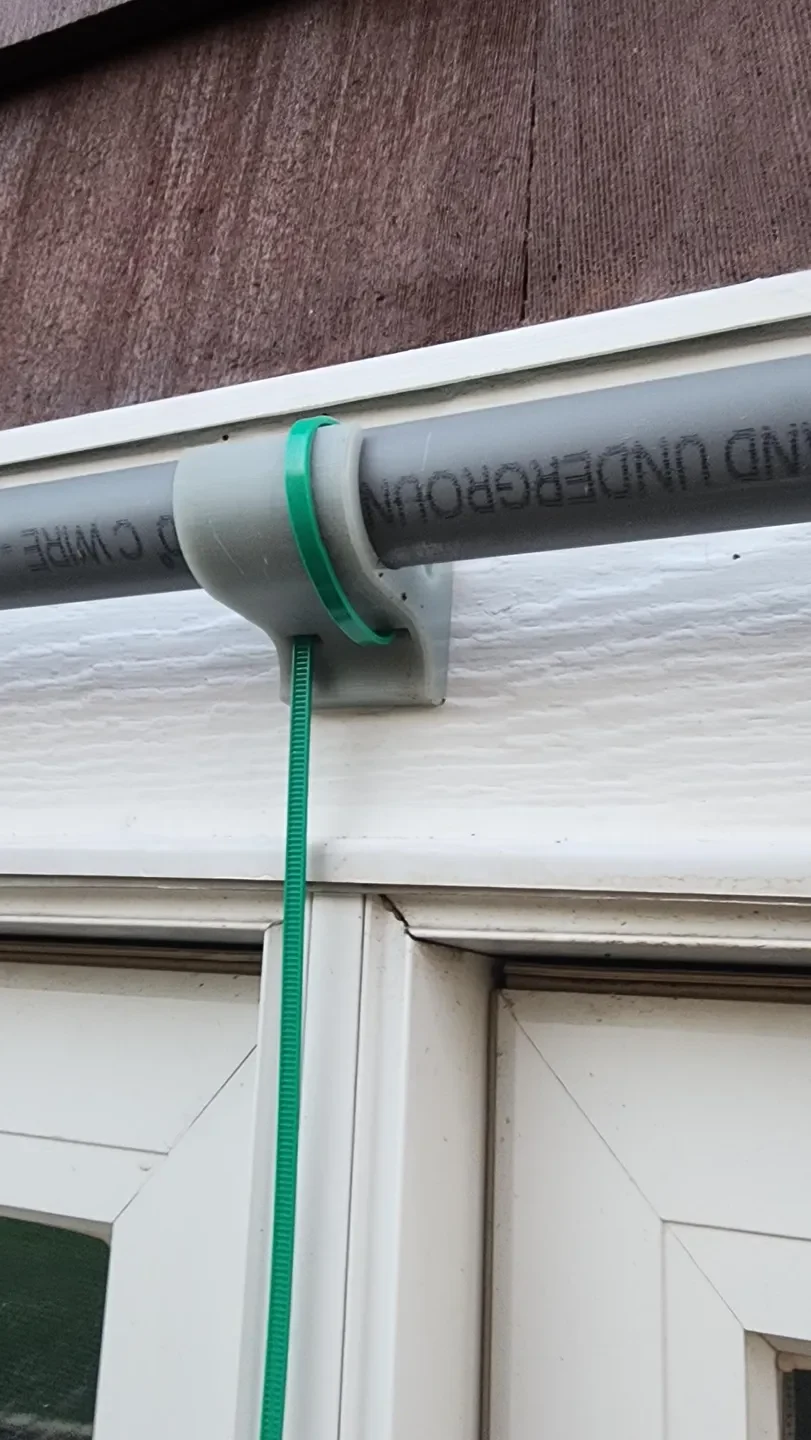

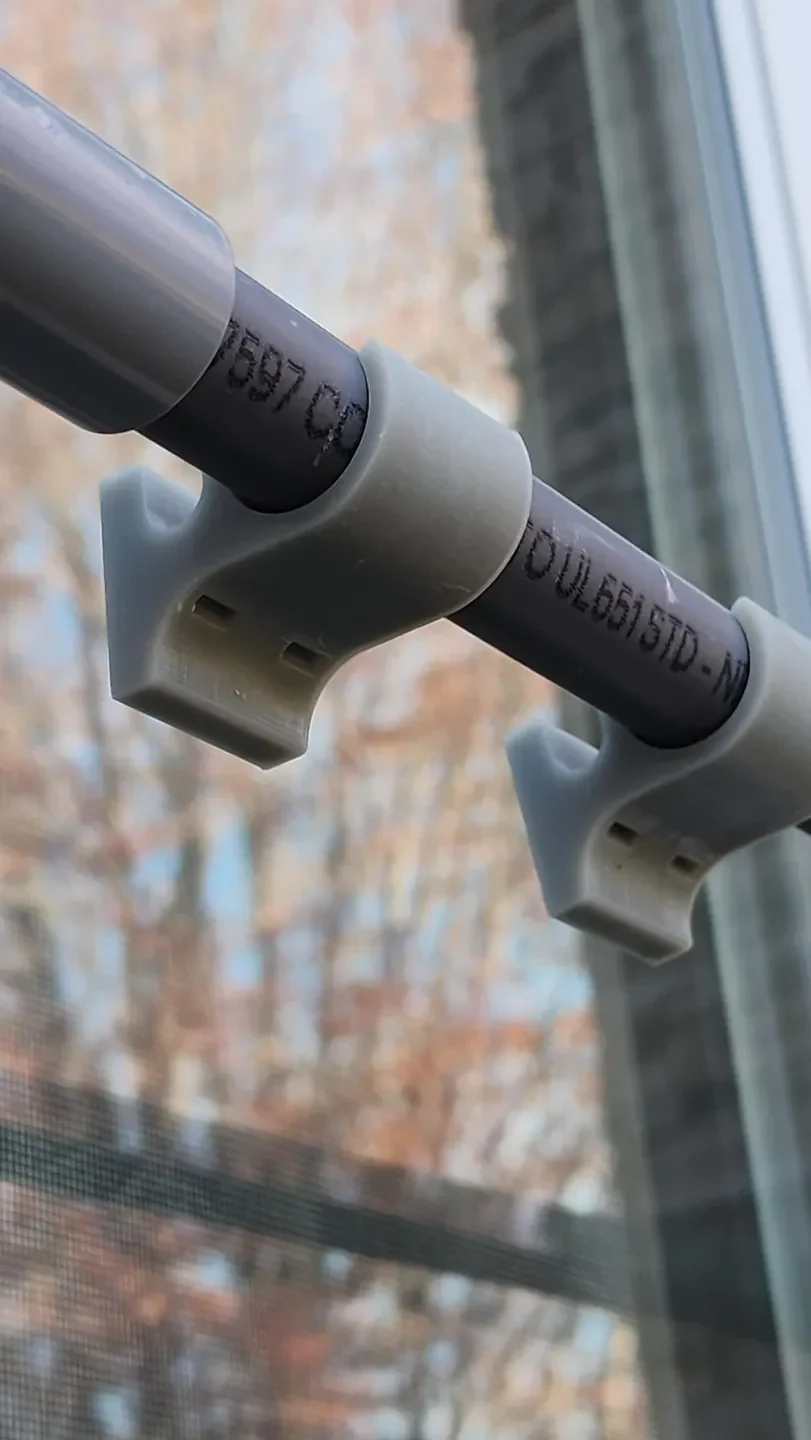

Кроме того, что-то уникальное по сравнению с другим подобным оборудованием, так это то, что каждый кронштейн имеет 2 слота, так что вы можете прикрепить его к ПВХ в качестве резервной копии на случай, если ваша смола или нить со временем начнут терять свою силу захвата.

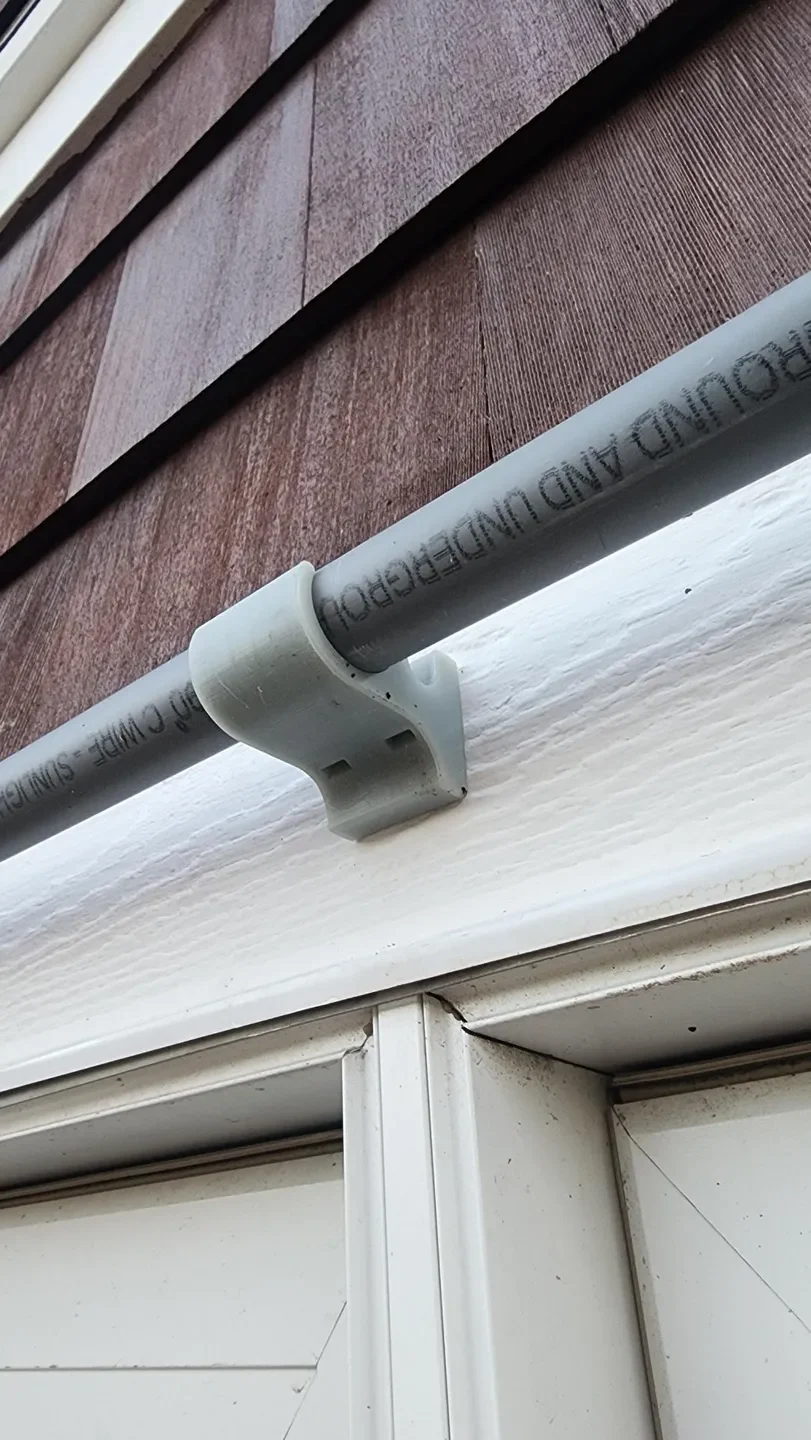

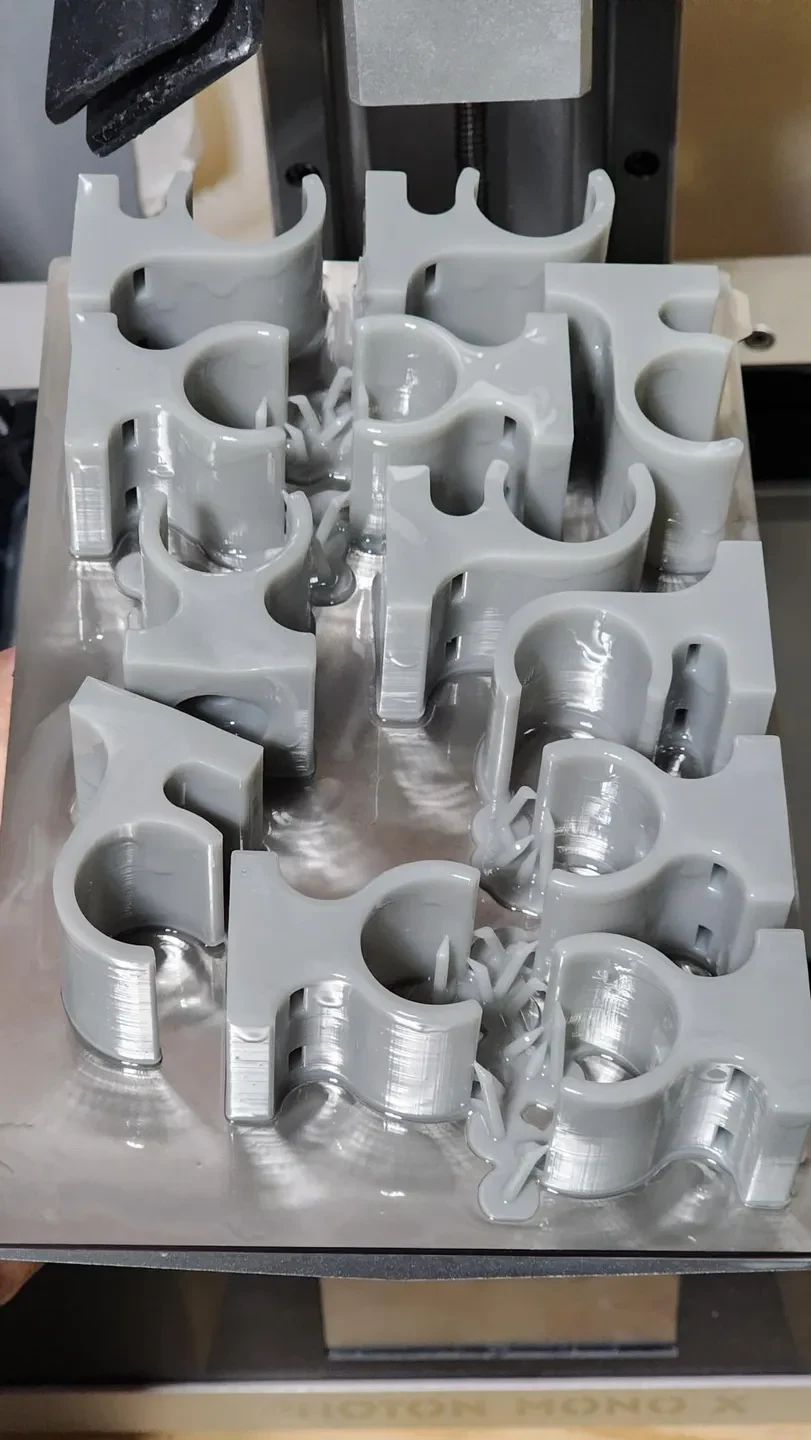

Существует две конструкции, в которых используются магниты. Затем я разработал обе конструкции для крепления только с помощью винтов, а затем добавил несколько разных конструкций крепления/зажимов.

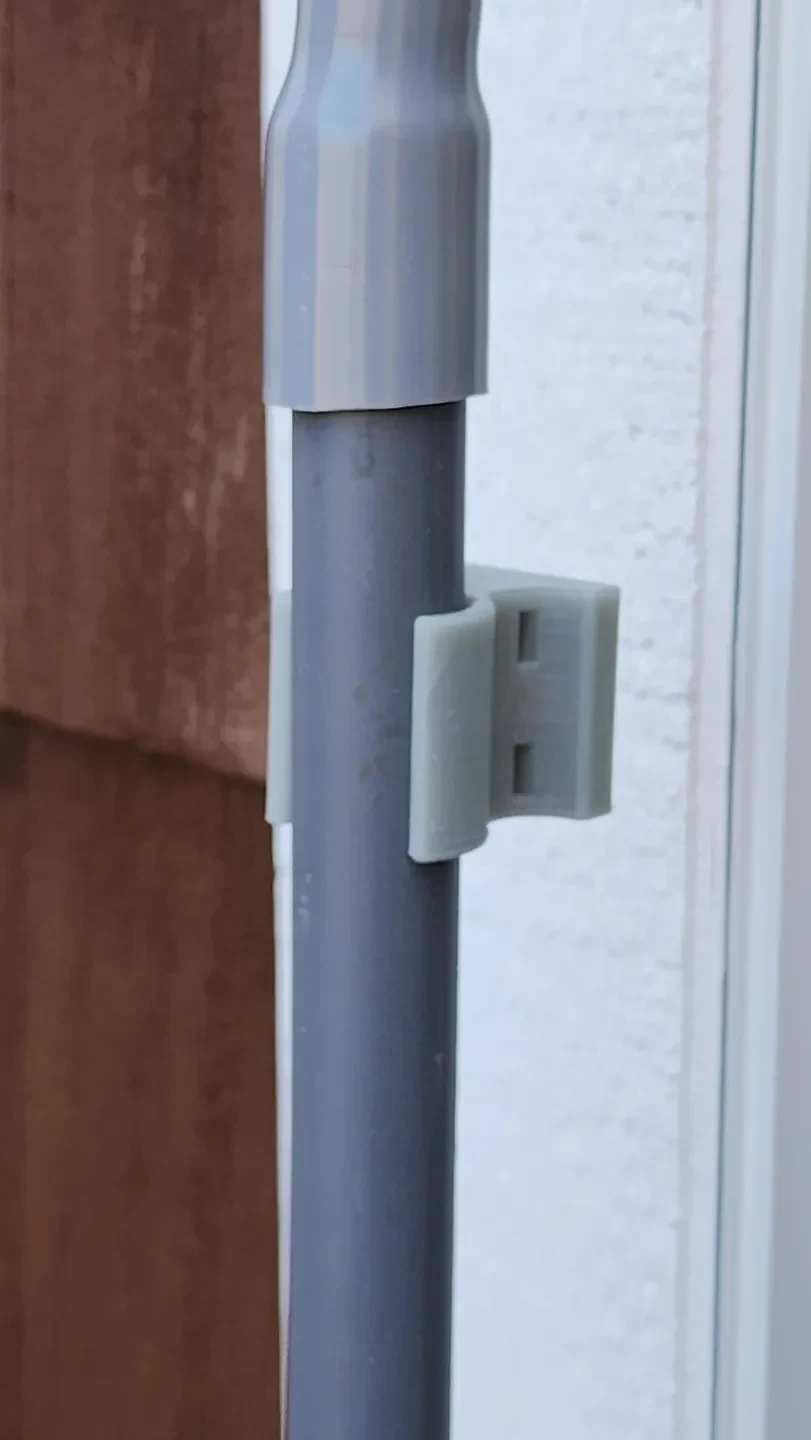

**Любые из этих кронштейнов/креплений можно комбинировать и использовать вместе, поскольку нижняя часть вашей трубы из ПВХ находится на расстоянии 19 мм от монтажной поверхности на всех этих кронштейнах.
