Контроллер светодиодной ленты и корпус блока питания......
Если вы питаете свои светодиодные ленты с помощью светодиодного контроллера Iluminize и источника питания Meanwell, вы можете использовать этот чехол, чтобы спрятать проводку и компоненты. Он имеет одно отверстие меньшего размера вверху для питания светодиодных лент и одно отверстие большего размера сбоку для шнура питания. Закрывается магнитной крышкой, что упрощает обслуживание.
Прекрасно печатает PLA в ориентации модели по умолчанию без подставок при высоте слоя 0,20 мм.
Если вам нравится то, что я делаю, пожалуйста, поставьте лайк рассмотрите возможность вступить в мой клуб или купить мне кофе!
Необходимые материалы
1 светодиодный контроллер Iluminize 5112.80 Zigbee 3.0 Mini 8A
1 блок питания серии Meanwell HLG-185H (любое напряжение)
4x Резьбовая вставка M3
4 винта M3, длина от 4 до 8 мм.
2x Резьбовая вставка M2
2 винта M2, длина от 4 до 8 мм.
8 цилиндрических неодимовых магнитов 3 мм х 3 мм
Инструкции

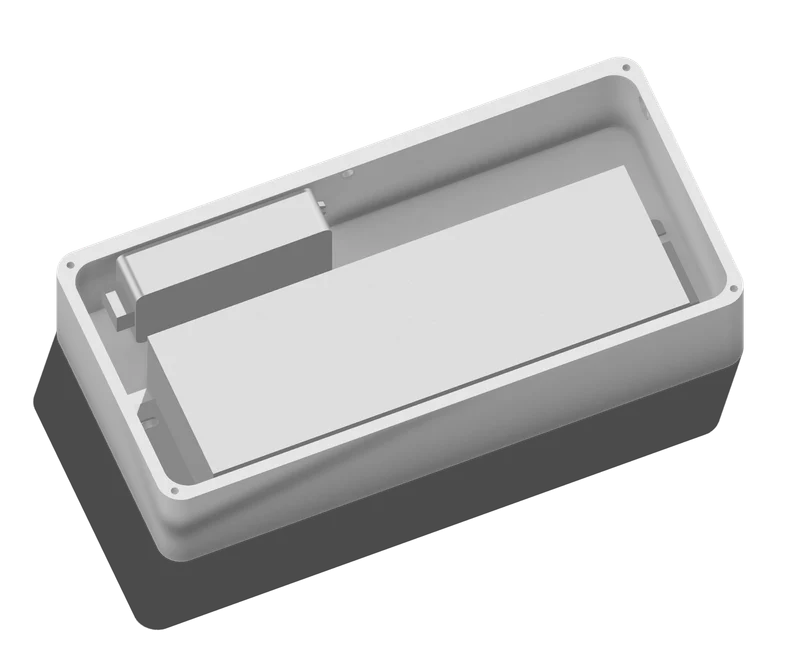

Распечатайте каждую верхнюю и нижнюю части по одному разу.
Вставьте магниты в 4 отверстия нижней и верхней частей, которые совпадают друг с другом.
Обязательно обратите внимание на полярность магнитов, чтобы можно было надеть чехол.
Магниты должны иметь фрикционную посадку. Если они кажутся слишком тугими, попробуйте вдавить их плоскогубцами. Если магниты не держатся, используйте суперклей.
Не вставляйте магниты слишком далеко: отверстия имеют глубину 4 мм, чтобы учесть допуски на магниты.
Установите рез��бовые вставки в нижнюю часть
Установите 4 резьбовые вставки M3 снизу в 4 отверстия.
Установите 2 резьбовые вставки M2 сбоку в 2 отверстия.
Подключите все необходимые провода к светодиодному контроллеру Iluminize.
Прикрутите светодиодный контроллер Iluminize с помощью 2 винтов M2 сбоку нижней части к ранее установленным резьбовым вставкам M2.
Прикрутите блок питания светодиодов Meanwell с помощью 4 винтов M3 к нижней части нижней части к ранее установленным резьбовым вставкам M3.
