Параметризированный магнитный держатель трубок для Siemen...

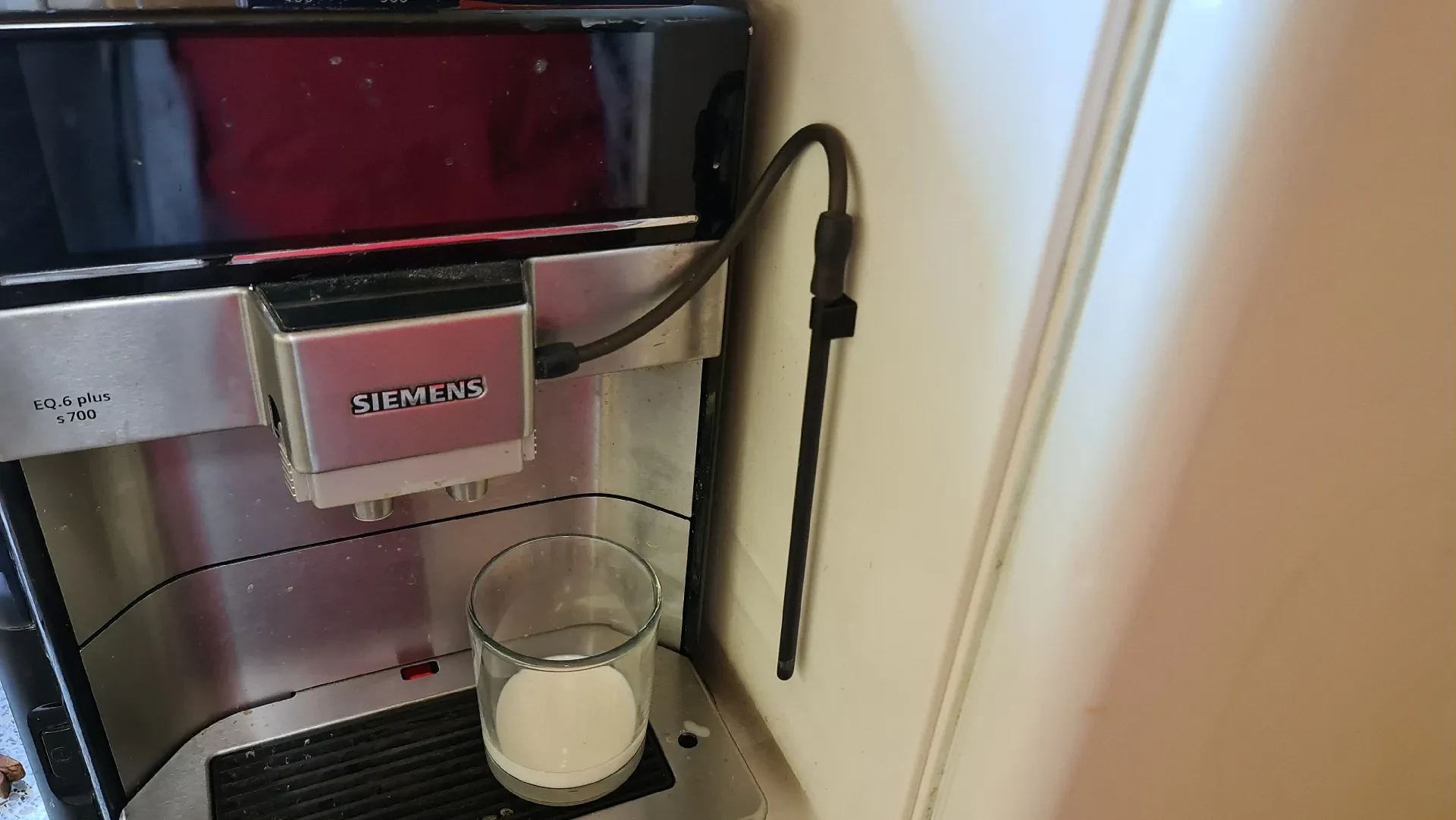

Это универсальный параметрический держатель для трубок, предназначенный для надежного удержания трубки для вспенивания молока эспрессо-машины Siemens EQ.6, но его можно адаптировать для многих других целей. Внутренний диаметр установлен на 6,95 мм с зазором 0,1 мм, что делает его идеальным для плотного, но плавного введения и удаления трубки.

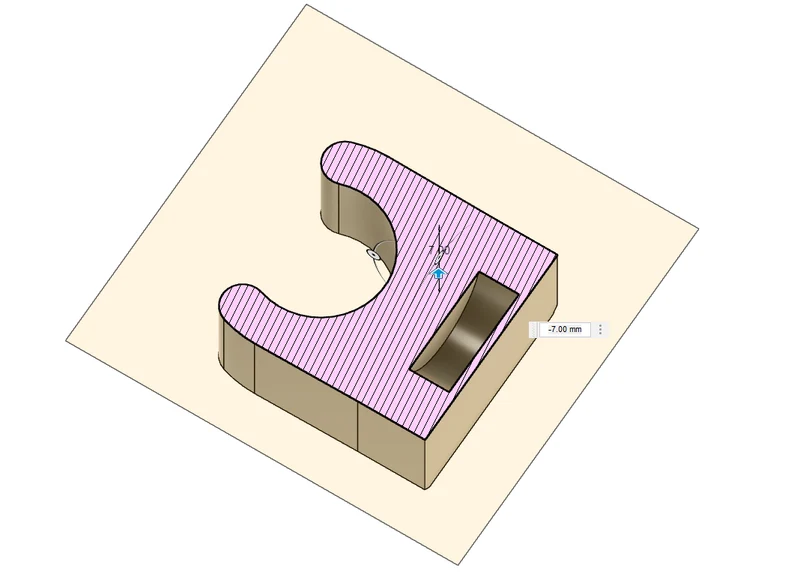

В конструкции имеется встроенное гнездо для магнита размером 6x2 мм (чтобы вставить магнит, вам придется приостановить печать), что позволяет удобно прикрепить держатель к любой металлической поверхности — идеально подходит для поддержания порядка в вашей кофейной установке.

Держатель полностью параметрический, поэтому вы можете легко регулировать такие размеры, как диаметр трубки, базовый размер или зазор магнита, в соответствии с другими приложениями или устройствами.

✅ Угол открытия 115° для удобства использования.
✅ Чистая, минимальная эстетика
✅ Никакие опоры не нужны.

Настройки печати:

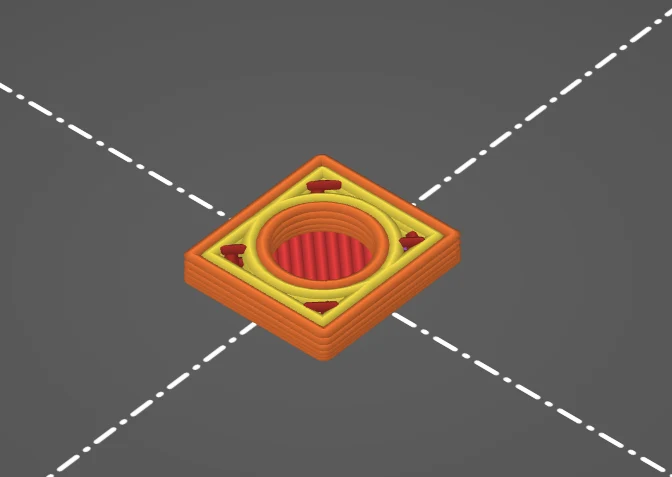

Я напечатал свой из PLA с соплом 0,8 мм для прочности, точности и ускорения печати.

Параметры:

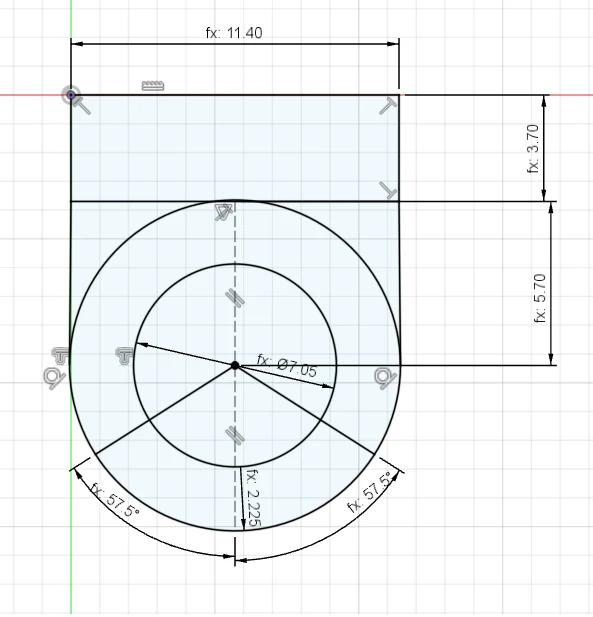

Имя параметра Значение единицы измерения Формула/выражение Описание
MagneticsHeight мм 2.00 — Высота одного магнита.
baseHeight мм 3,70 Высота магнитов + (0,4*4) * 1 мм + 0,1 мм Общая высота основания.
baseWidth мм 11,40 6 мм + (0,9*6)*1 мм Общая ширина основания.
TubeDiameter мм 6,95 — Внешний диаметр удерживаемой трубки.
DistanceBetweenTubeAndTheTopOfTheBase мм 2,225 (0,4 * 5) * 1 мм + 0,225 мм Расстояние между держателем трубки и основанием.
openAngle deg 115.0 — Угол открытия зажима держателя.
Длина держателя, мм 12,60 (0,9*14)*1 мм Общая длина держателя.
NumberOfMagnets — 1 — Количество магнитов, используемых на держатель.
MagneticDiameter мм 6.00 — Диаметр одного магнита.
MagneticClearance мм 0,10 — Зазор между магнитом и окружающей поверхностью для допусков.
Зазор трубки: 0,10 мм — Зазор между трубкой и держателем для облегчения установки/извлечения.
