Колесо чего бы то ни было (ВАУ)

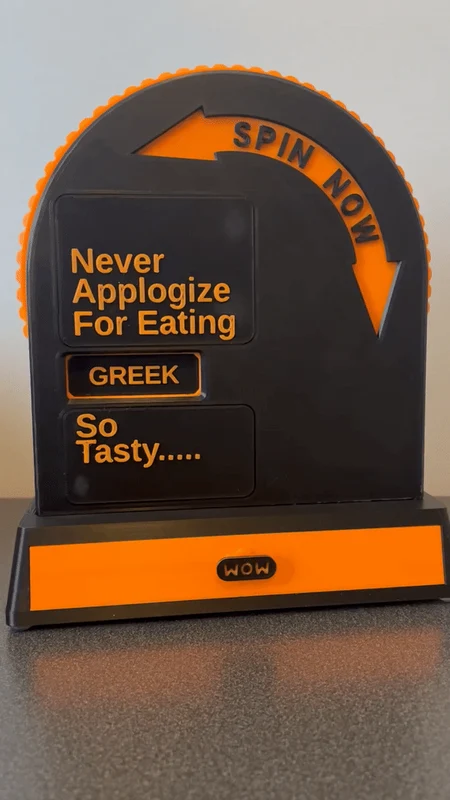

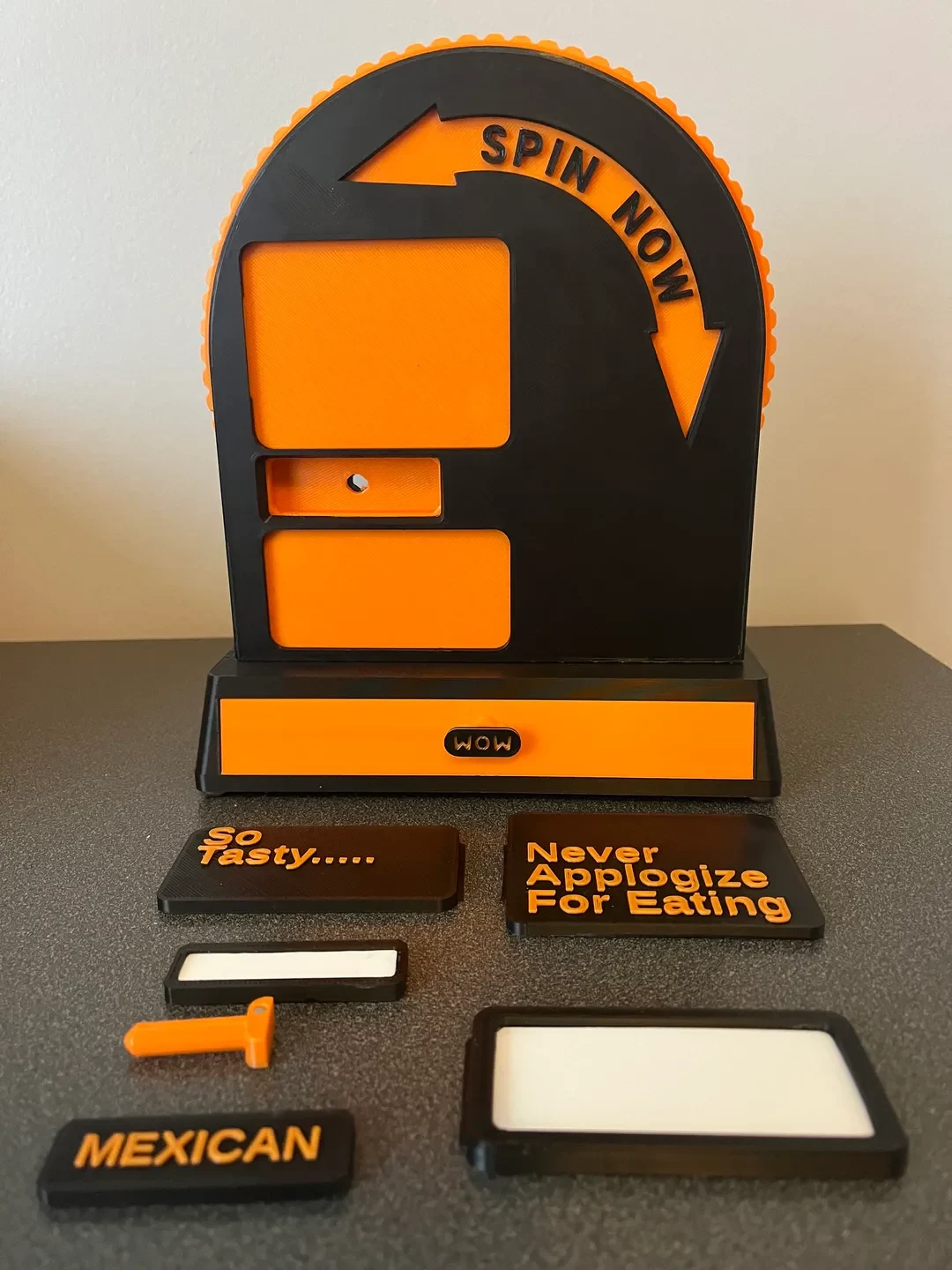

Цель этой модели заключалась в том, чтобы предоставить гибкую конструкцию колеса рулетки, которую можно использовать для расширения возможностей ваших идей, просто позвольте конечному использованию определять ваш выбор. Колесо чего бы то ни было (WOW) было разработано с использованием магнитов, которые встроены в маховое колесо и таблички с сообщениями. Просто вставьте теги сообщений в маховое колесо и соедините предварительные и пост-сообщения. Затем вращайте колесо. Чтобы удалить сообщения с маховика, был создан выталкивающий штифт, который вставляется в отверстие на задней стороне задней панели. После того, как вы закончите использовать штифт для извлечения, его можно будет хранить в отделении, расположенном сбоку панели.

Что касается меня, я планирую использовать его, чтобы помочь моей команде принять решающее решение о том, какую еду нам следует есть на пятничных обедах. Однако проект не ограничивается выбором только еды: используя файлы OpenScad, вы можете адаптировать свои собственные сообщения и темы всего за несколько минут. Подробности смотрите в разделе Автоматизация.

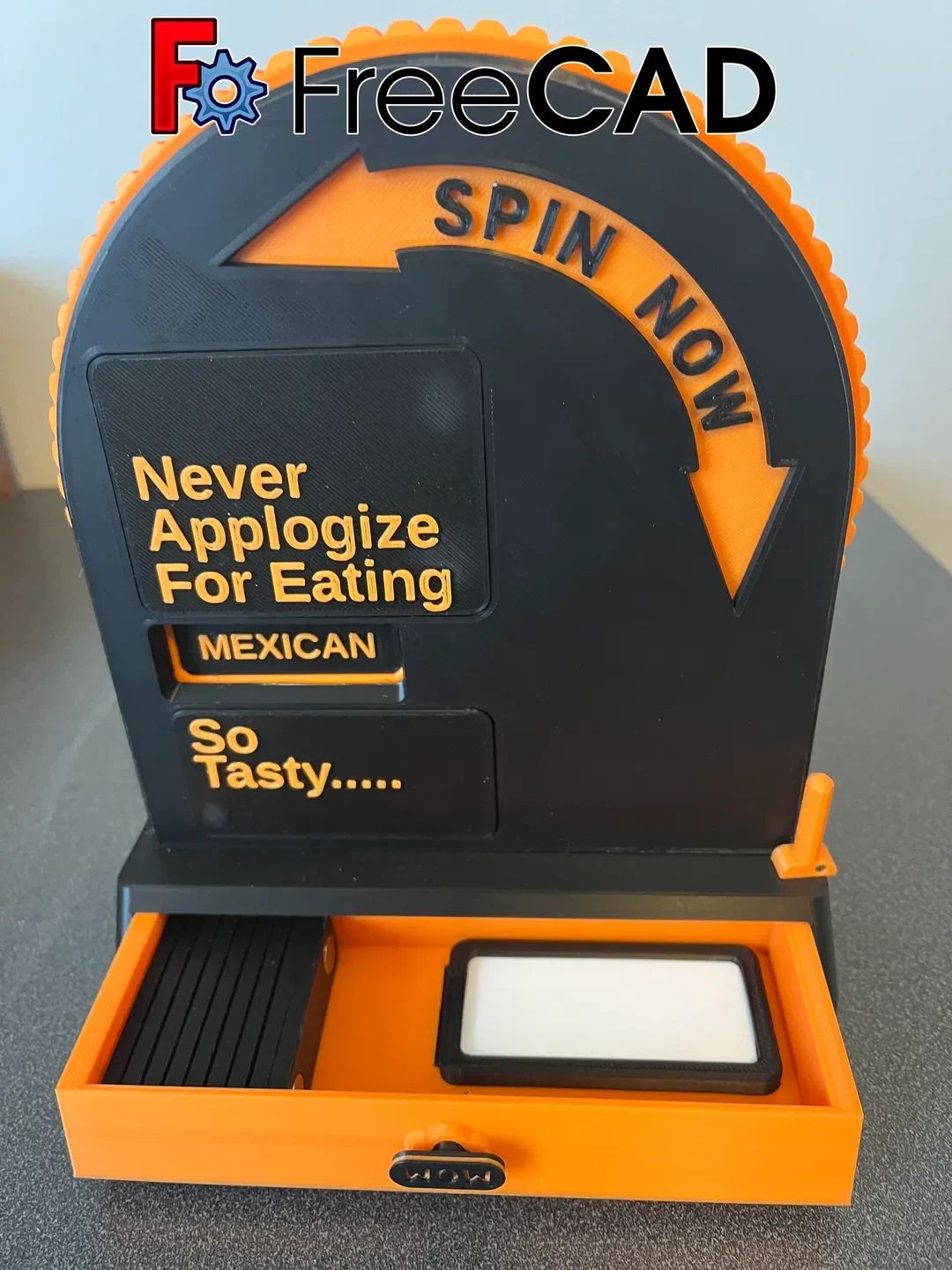

Наконец, я хотел добавить место для хранения сообщений и тегов, которые я создал, поэтому я добавил небольшой ящик для хранения просто ради развлечения.

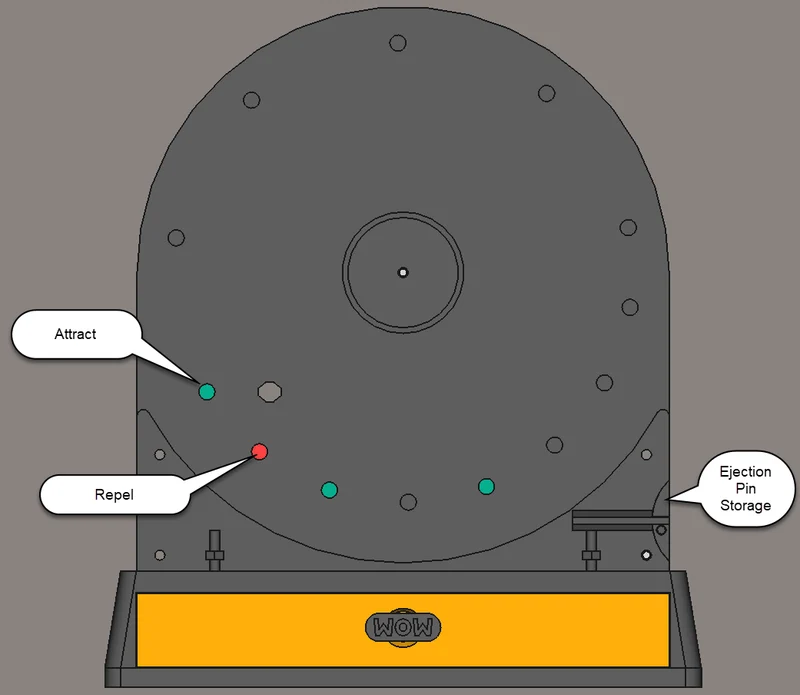

Предупреждение: когда я впервые собрал это вместе, я немного помешался на магнитах. Это была ошибка, короче колесо не крутилось. Во второй попытке я применил более прагматичный подход и добавил лишь несколько магнитов на заднюю панель, а затем проверил, насколько хорошо они вращаются и индексируются. В конечном итоге я использовал листы диаметром 4 x 5 мм. Неодимовые магниты 2,75 мм. Как показано на представленном изображении. 3 использовались для притягивания магнитов, а один — для отталкивания магнита. В зависимости от вашей силы вам может понадобиться больше или меньше.

Спецификация материалов:

1 х тюбик гелевого суперклея

Диаметр 10 мм. Неодимовые магниты х 2,0 мм:

Вращающееся колесо: (18)
Предварительное сообщение: (2)
Пост-сообщение: (2)
Теги сообщений: (18) для 9 сообщений

5 мм в диаметре. Неодимовые магниты 2,75 мм:

Задняя панель спиннера: (4)

3 мм в диаметре. Неодимовые магниты х 5,0 мм:

Передняя панель спиннера: (1)
Верхняя часть базового шкафа: (4)
Ящик базового шкафа: (8)

Винты с плоской головкой длиной 3х15 мм.

Верхняя часть базового шкафа: (2)

Винты с головкой под торцевой ключ длиной 3х12 мм.

Задняя панель спиннера: (5)

Винты с головкой под торцевой ключ длиной 3х10 мм.

Ящик базового шкафа: (1)
Нижний базовый шкаф: (4)
Выталкивающий штифт: (2)
Задняя панель спиннера: (1)

Латунные вставки с резьбой 3 мм x 5 мм

Передняя панель спиннера: (5)
Ручка: (1)
Верхняя часть базового шкафа: (4)

(1) радиальный шарикоподшипник 6807-2RS.

Принтер и настройки принтера:

Принтер: Эндер 3 v2

Материал: ПЛА

Высота слоя: 2,0

Поддержка: Как можно меньше. Для отпечатков светлого пива я включил маску, которая поможет приклеить отпечаток к рабочей пластине, однако, возможно, вам это не понадобится.

Важные примечания по печати:

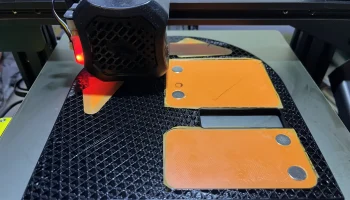

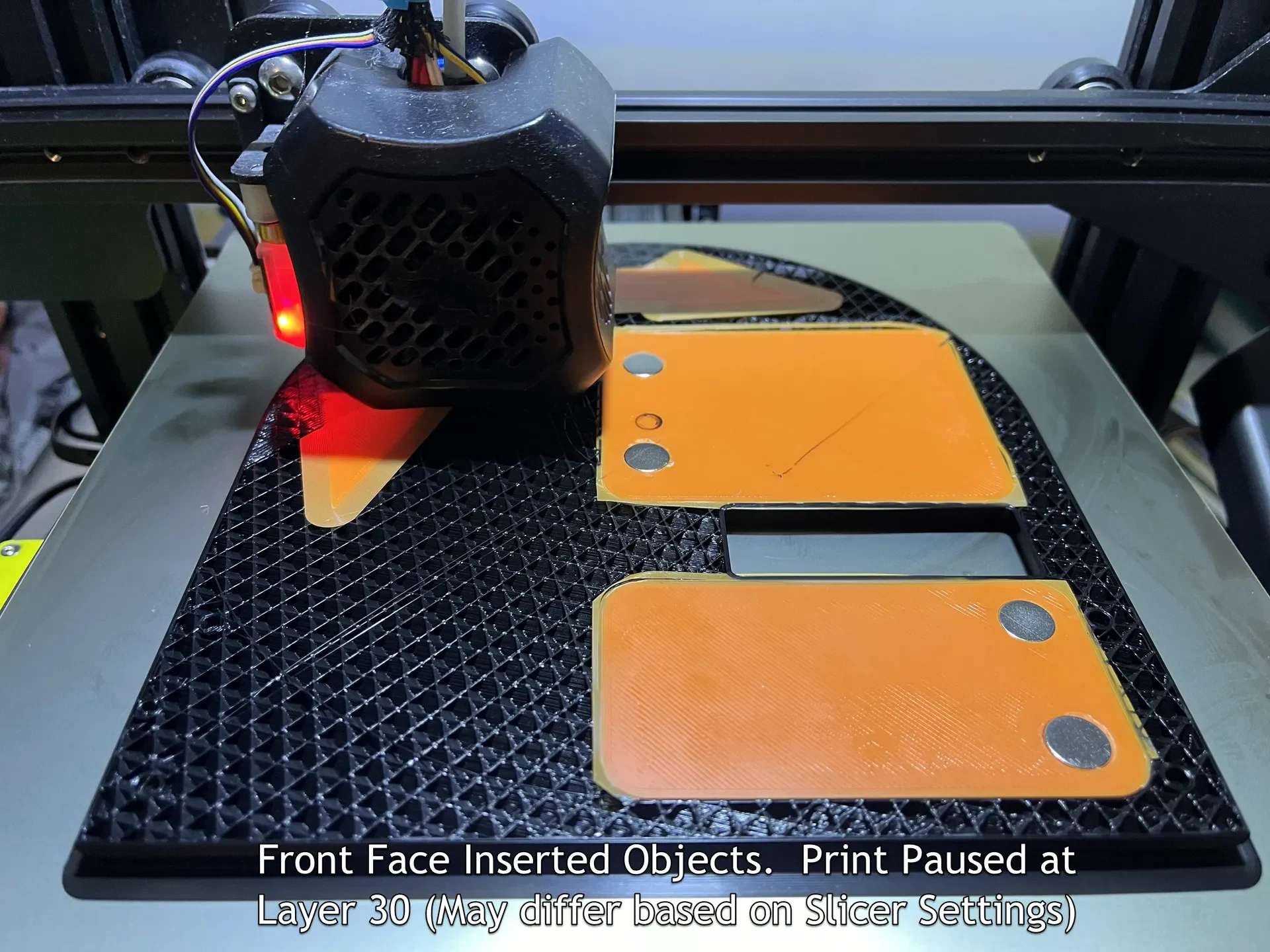

Передняя панель спиннера: требуются опоры для выступа толщиной 5 мм в нижней части детали. Остальная часть детали не должна иметь напечатанных опор и должна быть заблокирована. Используя приложение слайсера, я создал паузу на слое 30 с помощью команды постобработки. Эта пауза необходима, так как она позволяет вставить вставку перед сообщением, вставку после сообщения и вставку Spin-Now. Не забудьте добавить магниты во вставки перед и после сообщения, прежде чем продолжить печать. См. изображения для справки.
На каждой из вставок были напечатаны поля, затем я обрезал поля, оставив часть, чтобы закрепить вставки во время печати.

Автоматизация:

Следующие файлы OpenSCAD предоставлены, чтобы помочь вам создать тему для вашего колеса. Тема состоит из 1 предварительного сообщ��ния, 1 пост-сообщения и 9 тегов сообщения. Следующий файл OpenScad поможет вам создать их без использования приложения CAD.

WheelPreMessagePlate.scad: табличка большего размера, расположенная в верхней части передней панели. Требуется максимум одна табличка с предварительным сообщением. Для крепления каждой таблички требуется два магнита диаметром 10 мм. Инструкции по использованию см. в файле.

WheelTags.scad: теги меньшего размера, которые вставляются во вращающееся колесо через переднюю панель. Для крепления каждой таблички требуется два магнита диаметром 10 мм. Вращающееся колесо позволяет использовать максимум девять тегов. См. файл для использования
