Держатель туалетной бумаги

Привет,

Я новичок в 3D-печати и 3D-CAD, и это первый проект, который мне нравится (и я осмелюсь) опубликовать.

Это «простой» держатель для рулонов туалетной бумаги размером 90 х 45 мм (длина х внутренний диаметр рулона).

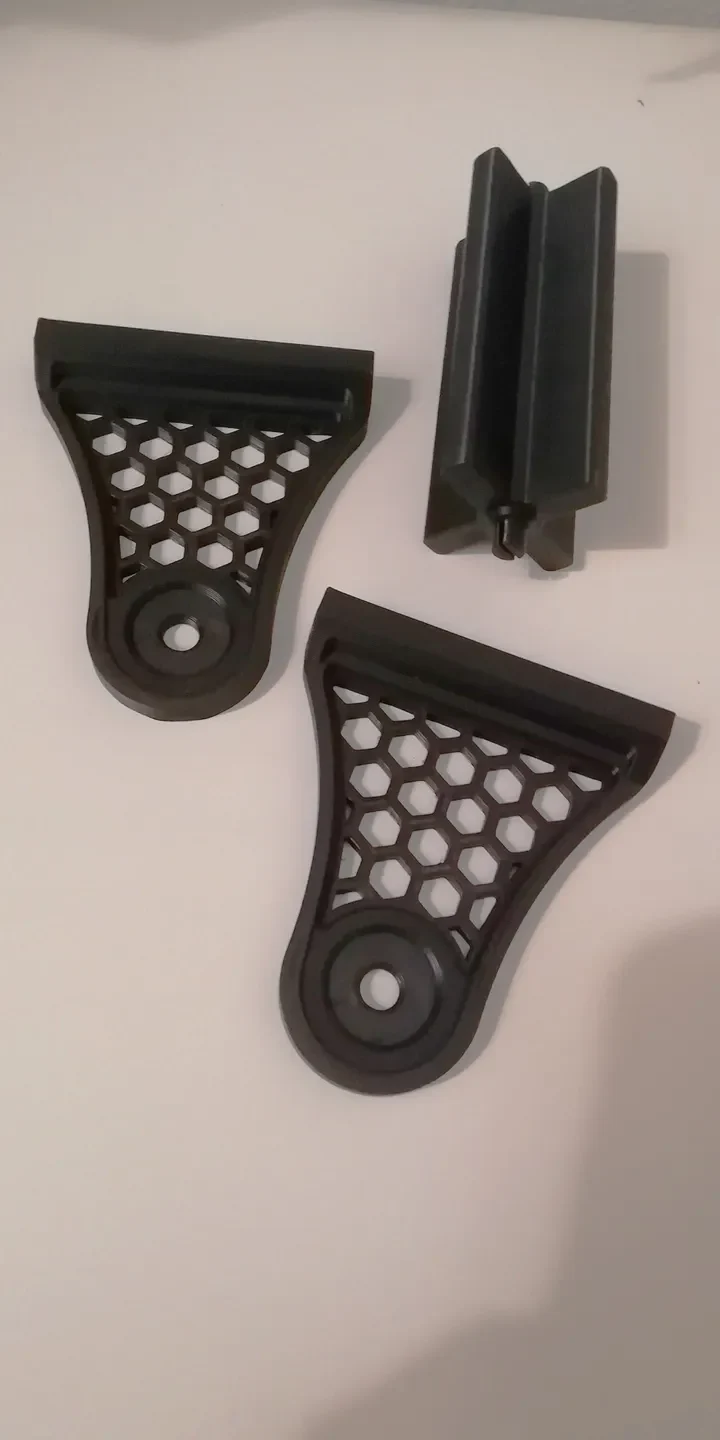

Файлы модели содержат 3 части. Держатель рулона и две разные боковые части.
Одна боковая часть представляет собой «винтовую» версию с двумя многоугольными отверстиями ~5 мм.

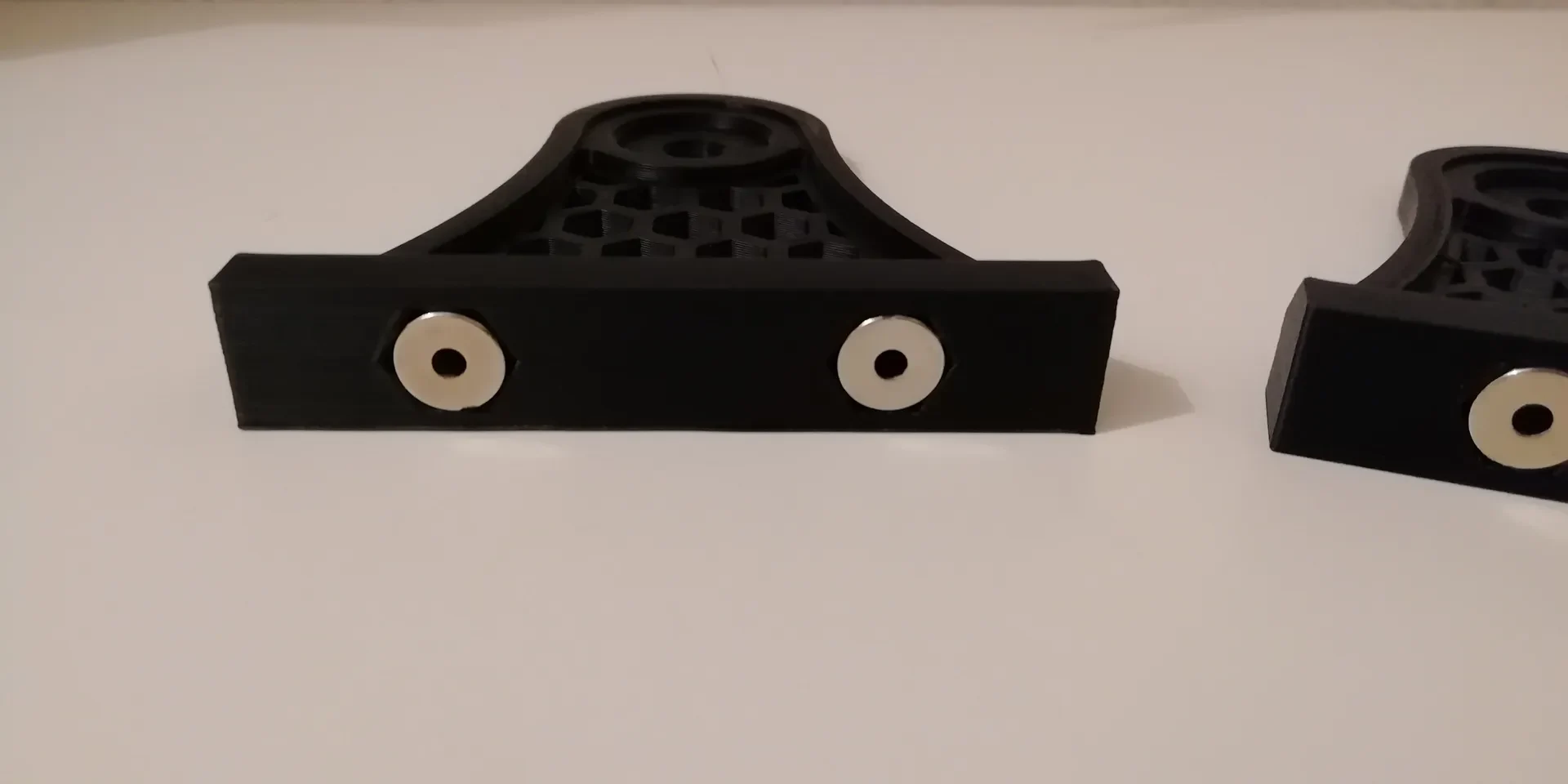

Вторая боковая часть — вариант для вставки двух магнитов 5х10 мм.

Напечатано в Creality PLA Black с:

Слой: 0,3 мм

Заполнение: 11 % ZigZag для держателя рулона // 15 % Cubic для боковой части.

Поддержка: да и края с 10 линиями для держателя рулона.

Глажение: да для боковых частей (верхняя сторона обращена наружу, поэтому глажка придает более красивый вид)

Боковая часть из-за мелких ошибок не на 100% симметрична. Поэтому лучше всего одну из боковых частей распечатать зеркальной.

Примечание:

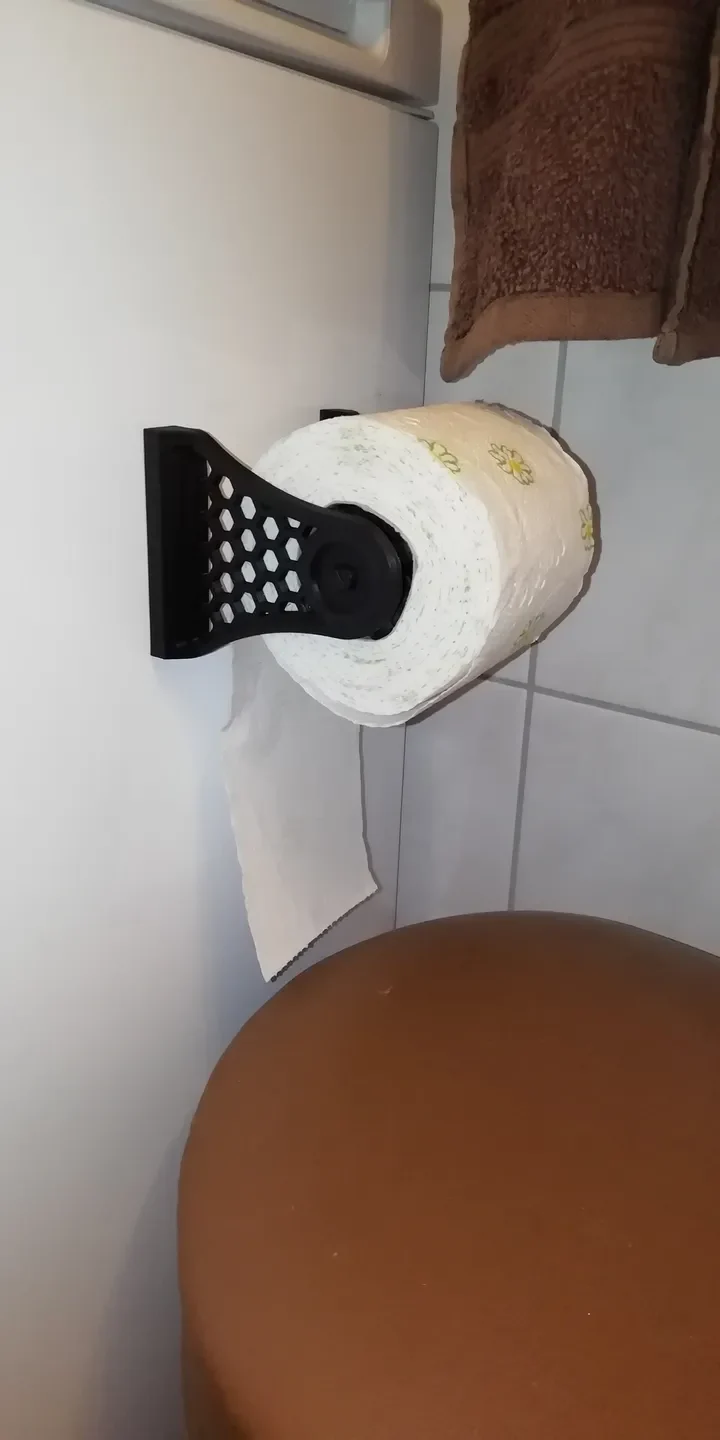

До сих пор я печатал только магнитную версию, как показано на картинках.

-----------------------------------------------------------------------

Обновление 07.10.2024 — V1.0

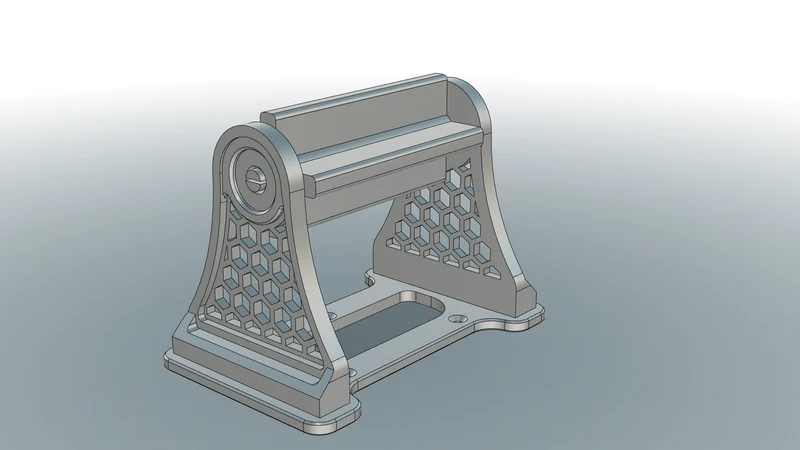

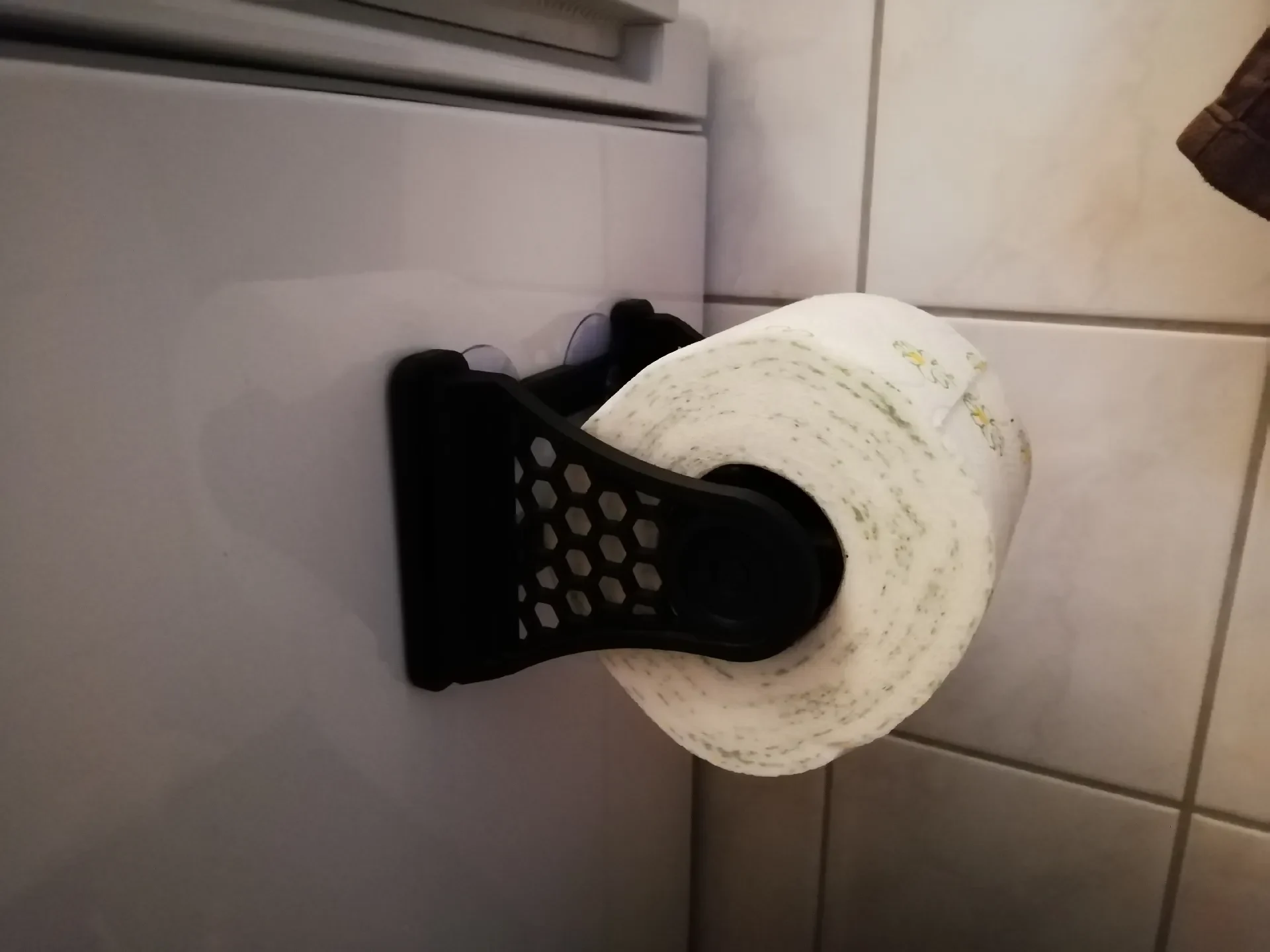

Добавлены две опорные пластины: одна для присосок диаметром 45 мм (здесь) и одна для винтов. Боковые части просто насаживаются на опорную плиту. Если хотите, склейте их вместе, но и без них тоже держится.

Я рекомендую масштабировать держатель рулона +1 мм по оси Z (ширина рулона бумаги). Возможно, это моя модель или слегка изогнутая поверхность, на которую я ее положил. Могло бы быть и подлиннее, иногда выпадает.

Обновление 07.05.2026 — V1.1

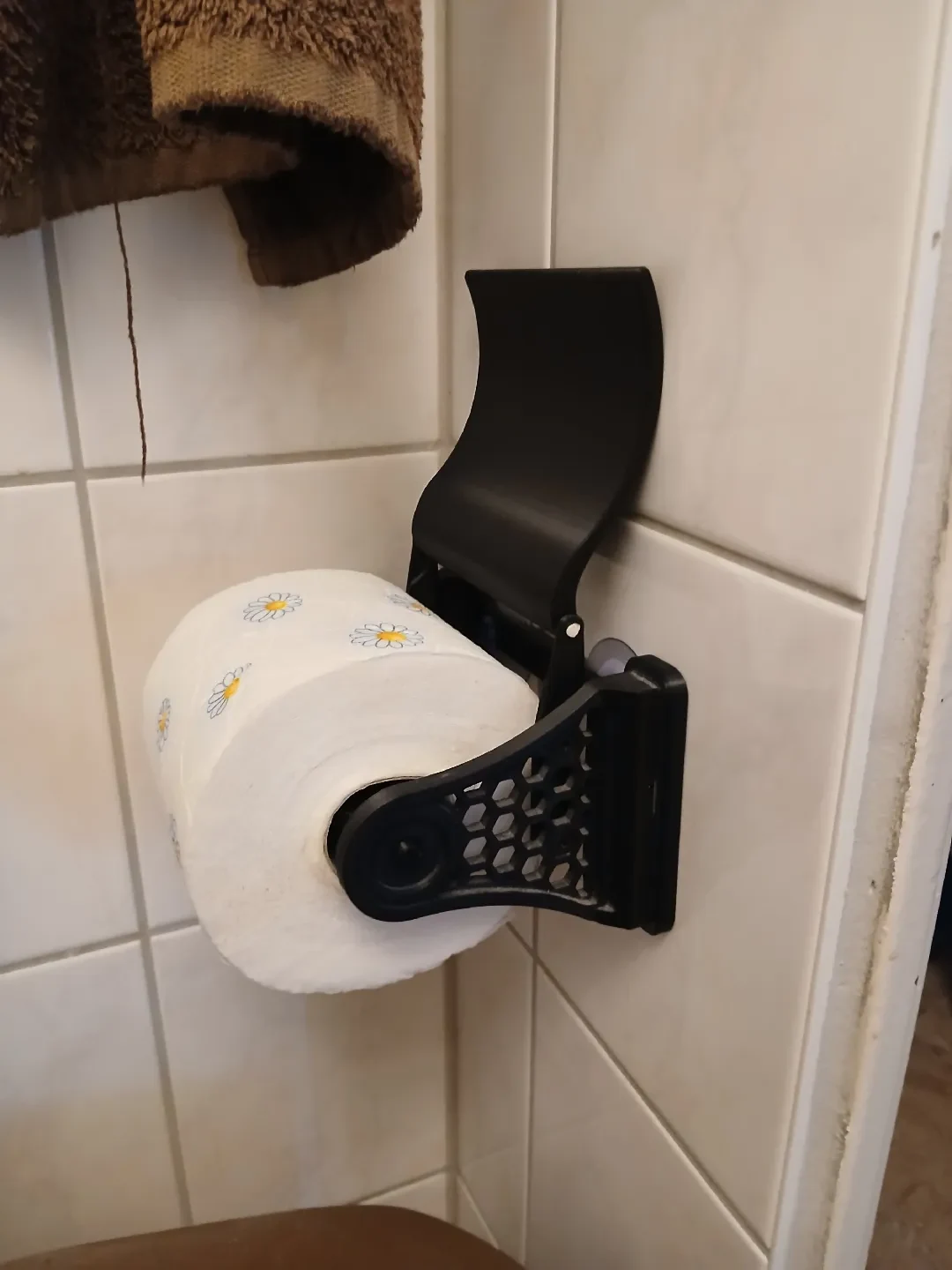

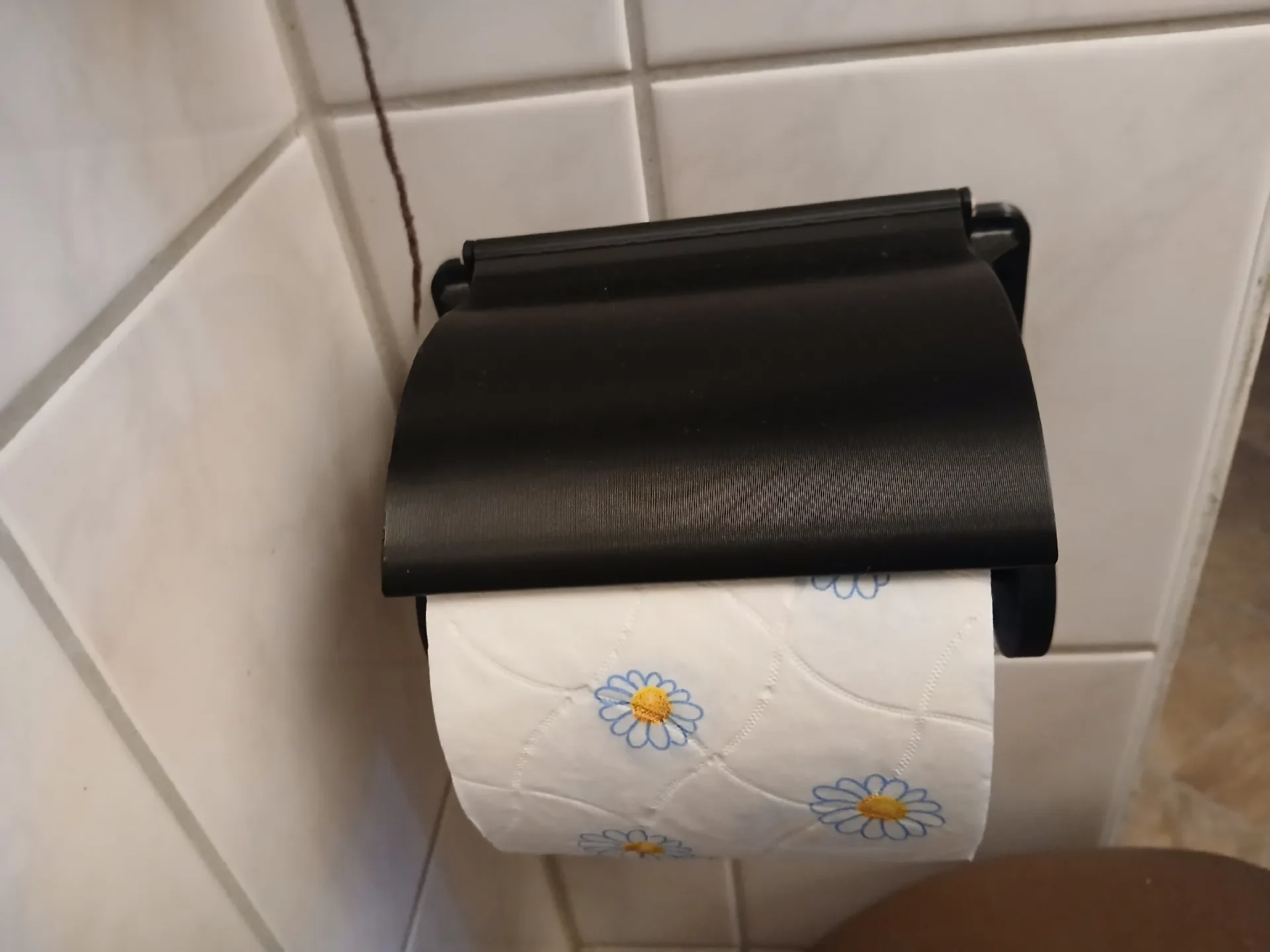

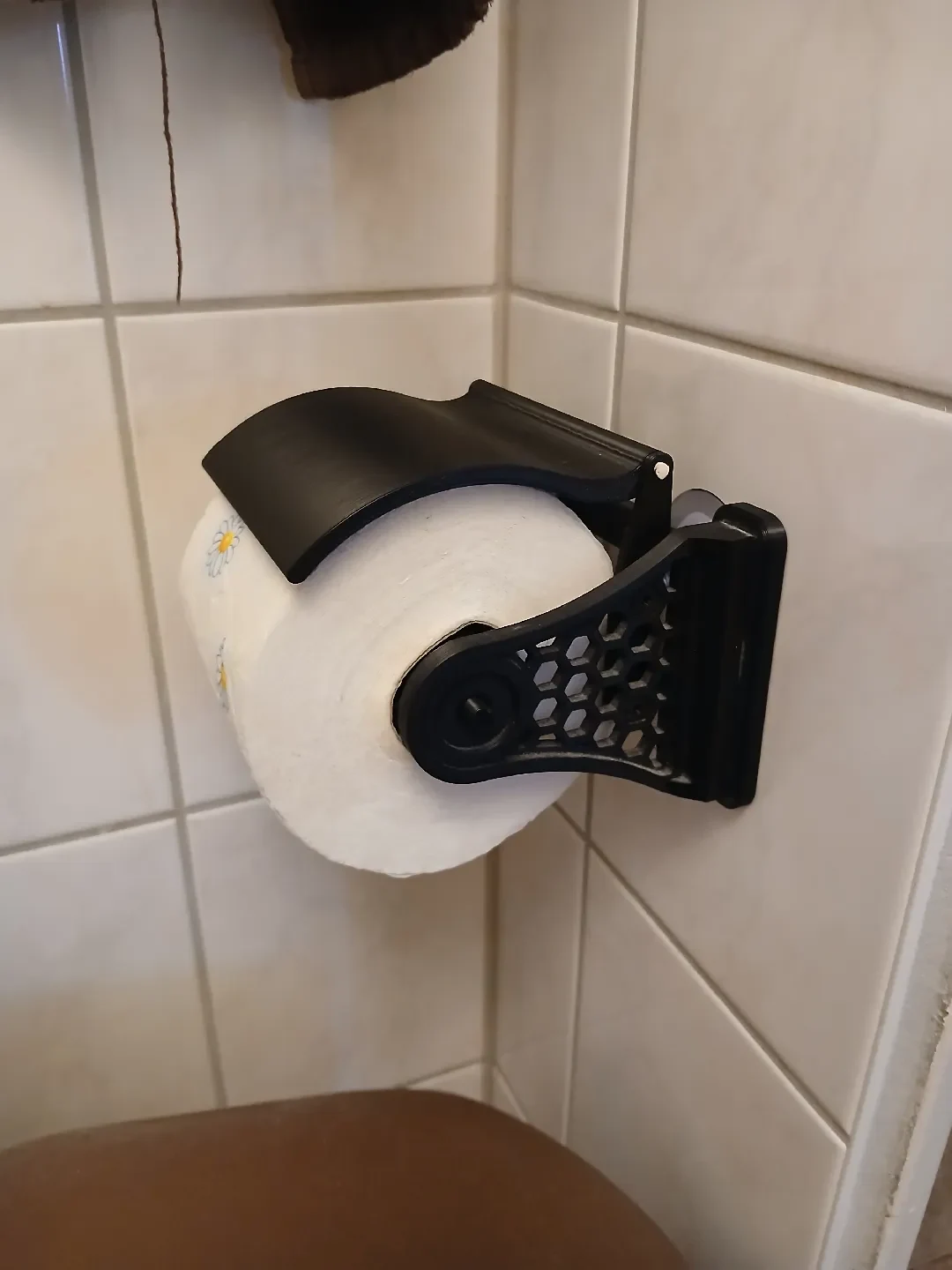

В этом обновлении добавлена откидная крышка для держателя туалетной бумаги, напечатанного на 3D-принтере. Боковые панели, удерживающие крышку, просто вставляются в шестигранные боковые крепления. Для шарнира крышки используйте небольшой кусок нити: осторожно нагрейте его, затем прижмите, чтобы зафиксировать на месте.

Удачной печати!
