Система кронштейнов для крепления камеры из ПВХ (довольно...

Это основано на гибкой конструкции с использованием болтов и гаек диаметром ¼-20 и трубы из ПВХ калибра 40 диаметром 1/2 дюйма. Я опубликую коллекцию всех различных типов суставов, которые я разработал в другой модели.

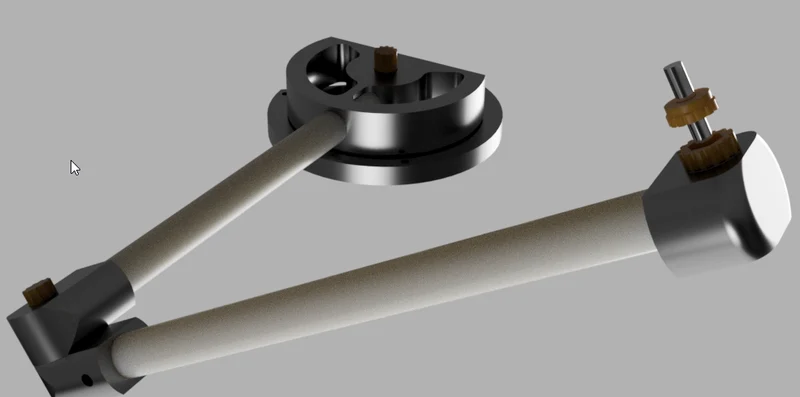

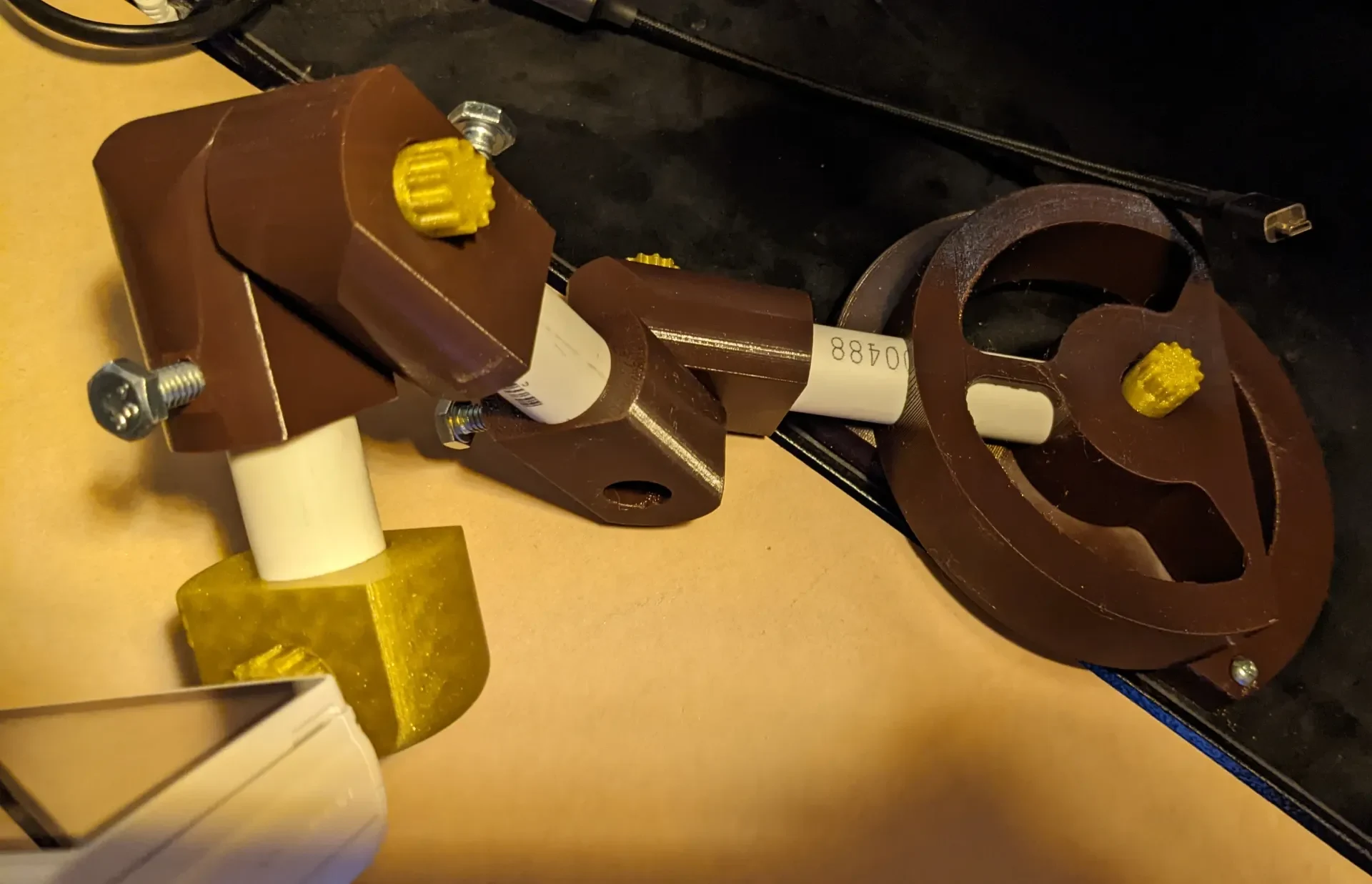

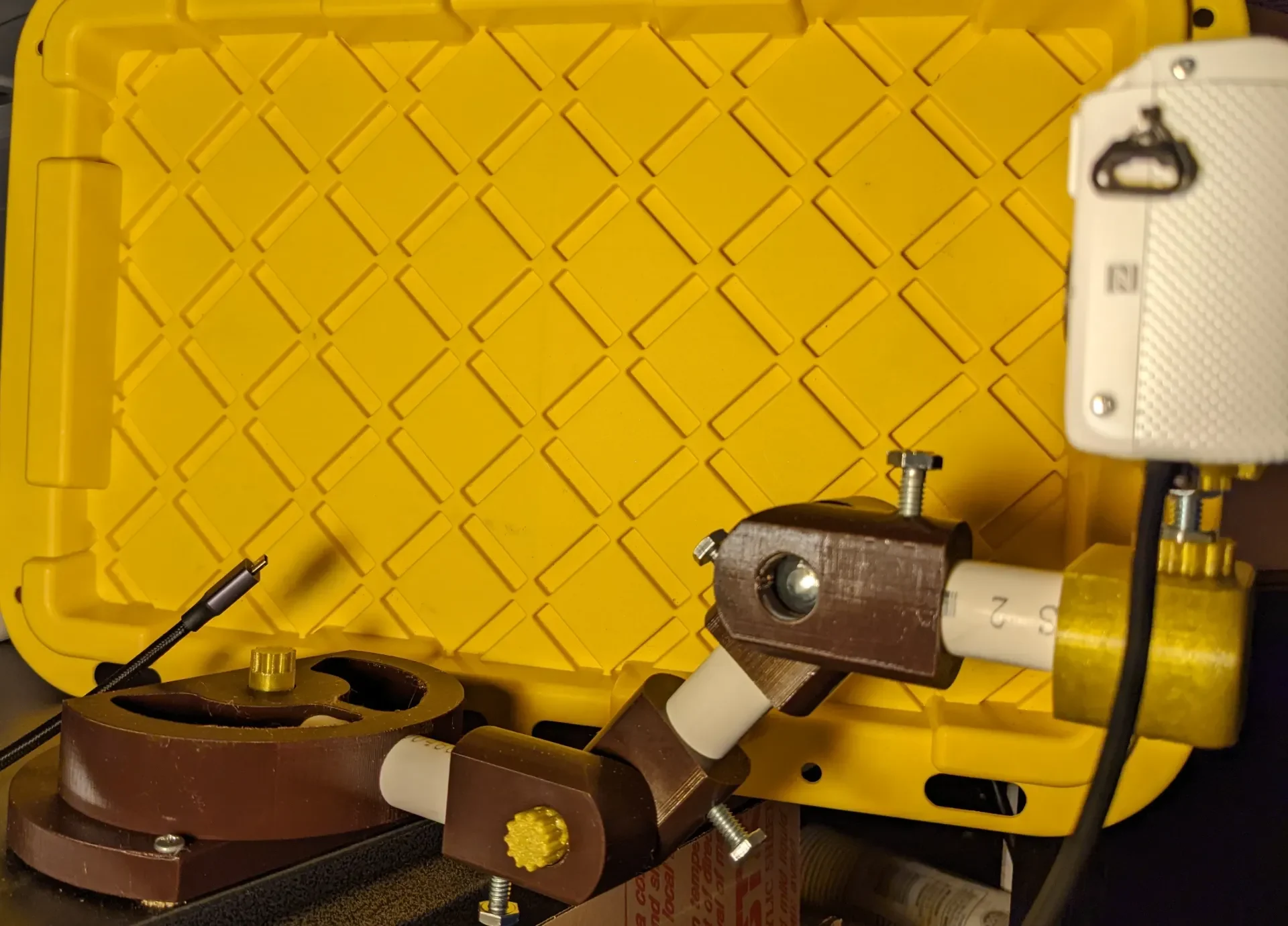

Здесь у нас есть кронштейн камеры с 1 или 2 шарнирами со стандартной резьбой 1/4 дюйма-20 на конце.

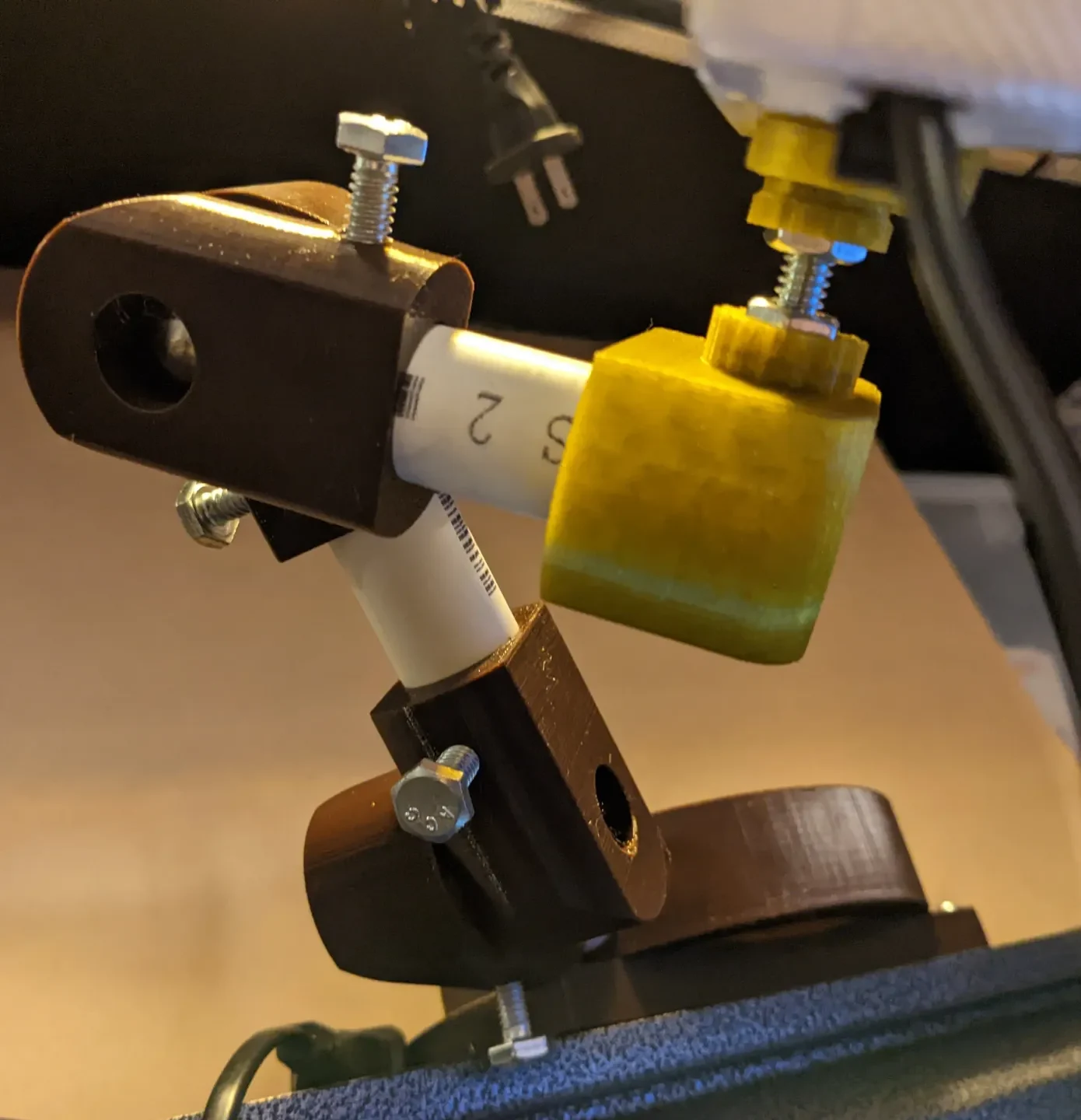

Основание поворачивается, каждое соединение вращается и фиксируется (работает над улучшением прочности крепления V1), а каждый стержень из ПВХ может вращаться (и ввинчиваться).

Я предоставляю файл Fusion 360, если вы хотите создать какие-либо другие пользовательские моды.

Файлы .stl предоставляются как полные пластины. Вам нужно будет распечатать пластины с 1 соединением или 2 соединения вместе с вращающейся опорной пластиной. Если вы хотите, чтобы отдельные компоненты использовали функцию «разделить на объекты» слайсера prusa, или я предоставлю их как часть коллекции всех частей в другой модели.

Модель Заполнение Настройка печати г Нить Время печати ~Стоимость
Вращающаяся опорная пластина 10% Gyroid 0,15 мм Качество 109,6 14 ч 24 м $3,05
Опорная пластина с 2 шарнирами 15 процентов Gyroid 0,15 мм Качество 97,9 13 ч 38 м 2,72

Вот болты, используемые для основания с двумя шарнирами (1 модель шарнира будет состоять из 6 гаек, 3 болтов с квадратным подголовком, 2 болтов с шестигранной головкой):

Название детали Кол-во Приблизительная стоимость может быть указана
Шестигранная гайка 1/4 дюйма-20 9 0,81 AAB
Болт с квадратным подголовком 1/4-20 x 1-1/2 дюйма 4 0,88 AEA
Болт с шестигранной головкой 1/4-20 x 3/4 дюйма 4 0,64 ACC

В ближайшее время добавлю крепления для GoPro и Lifcams.
