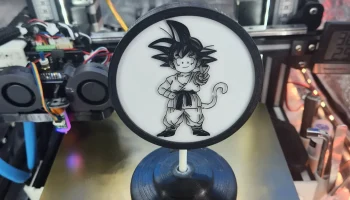

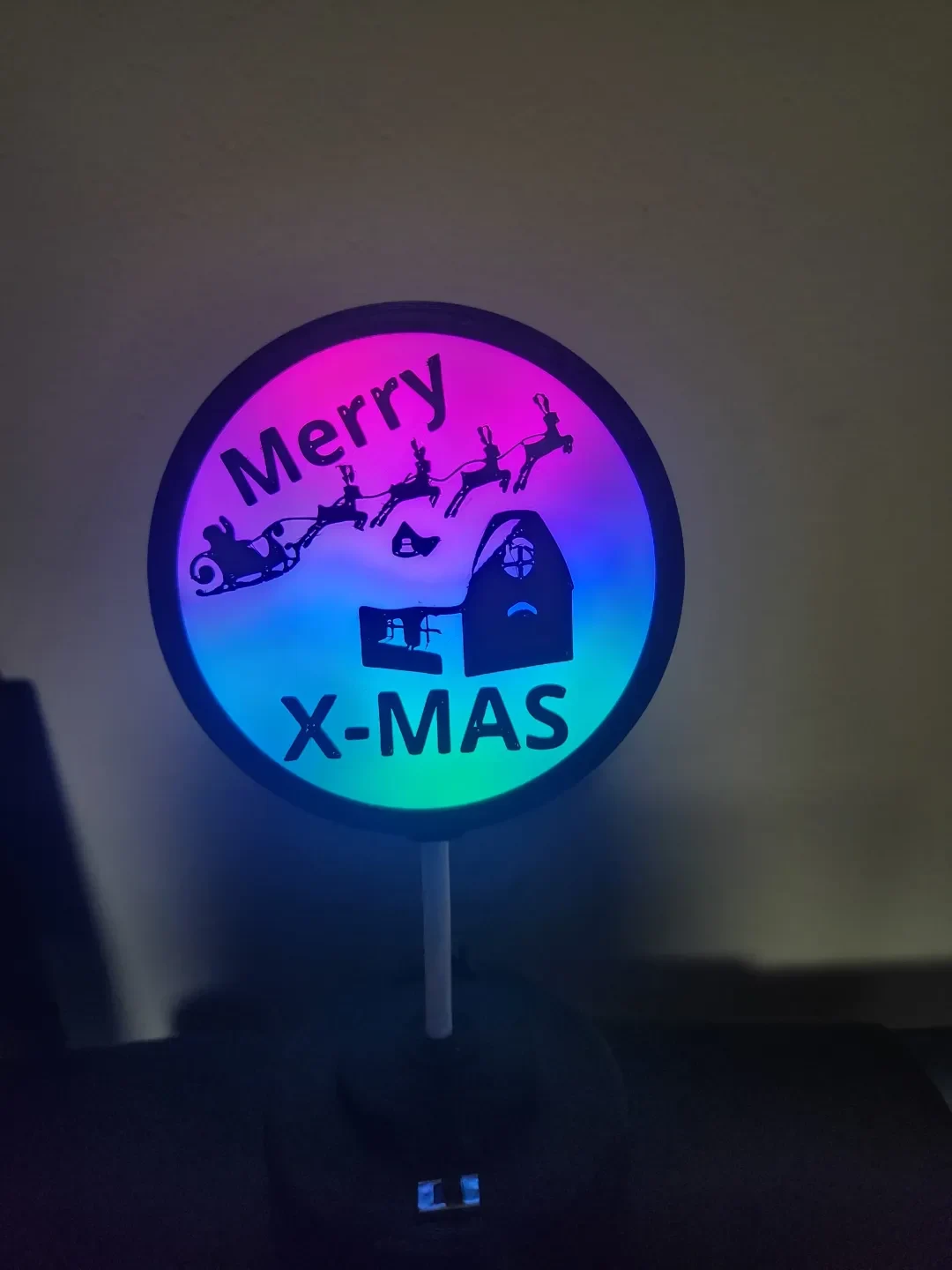

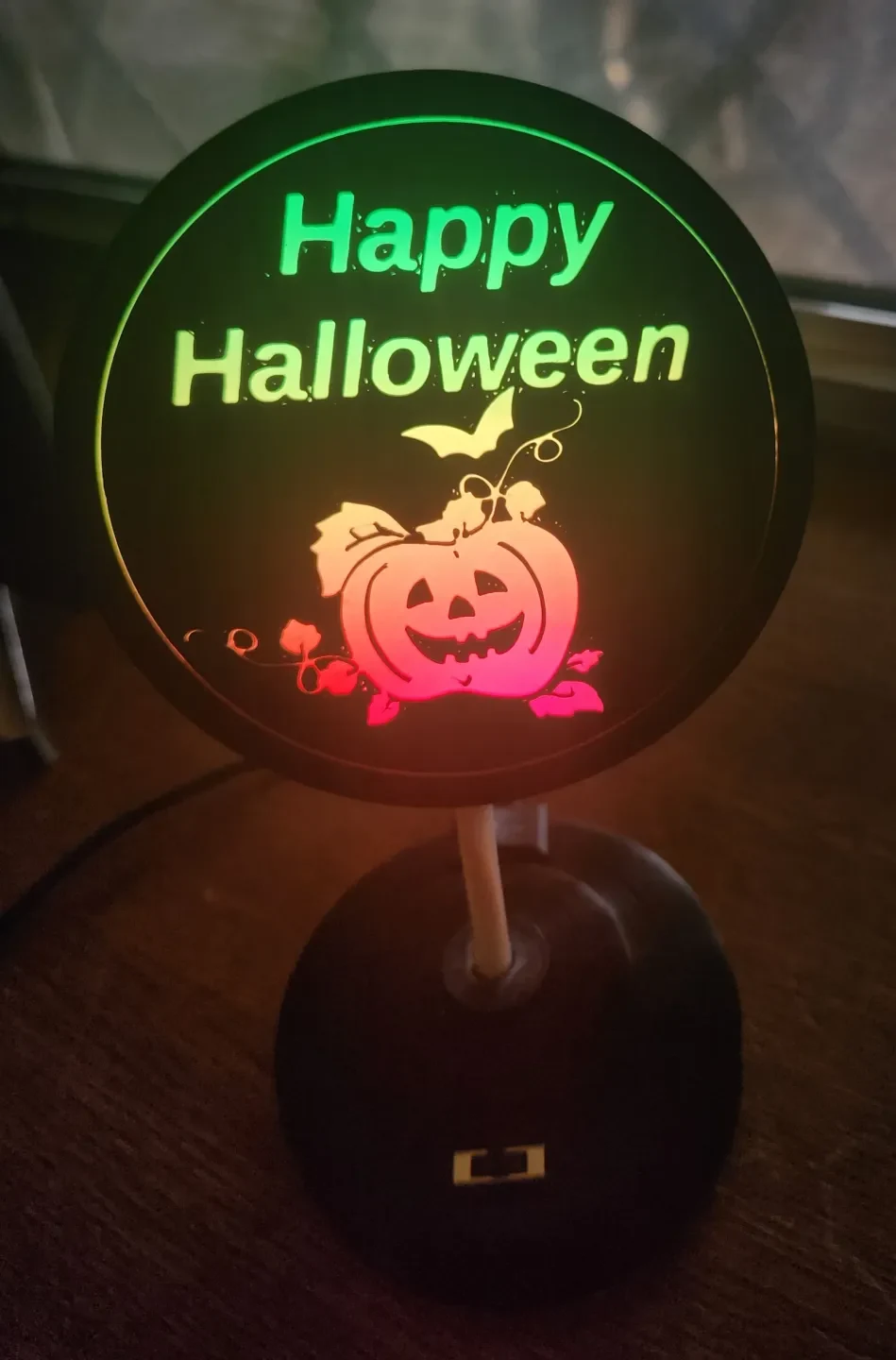

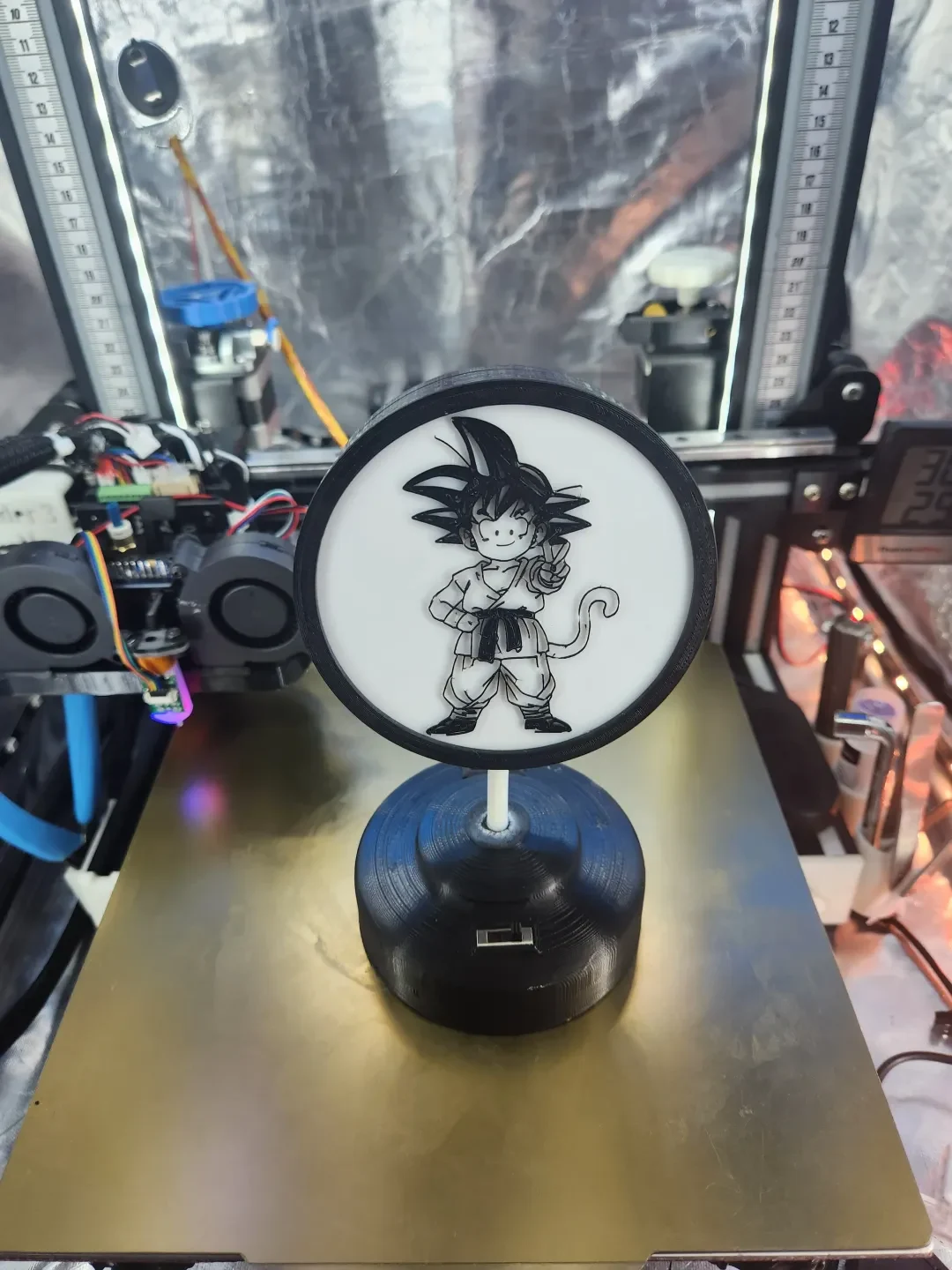

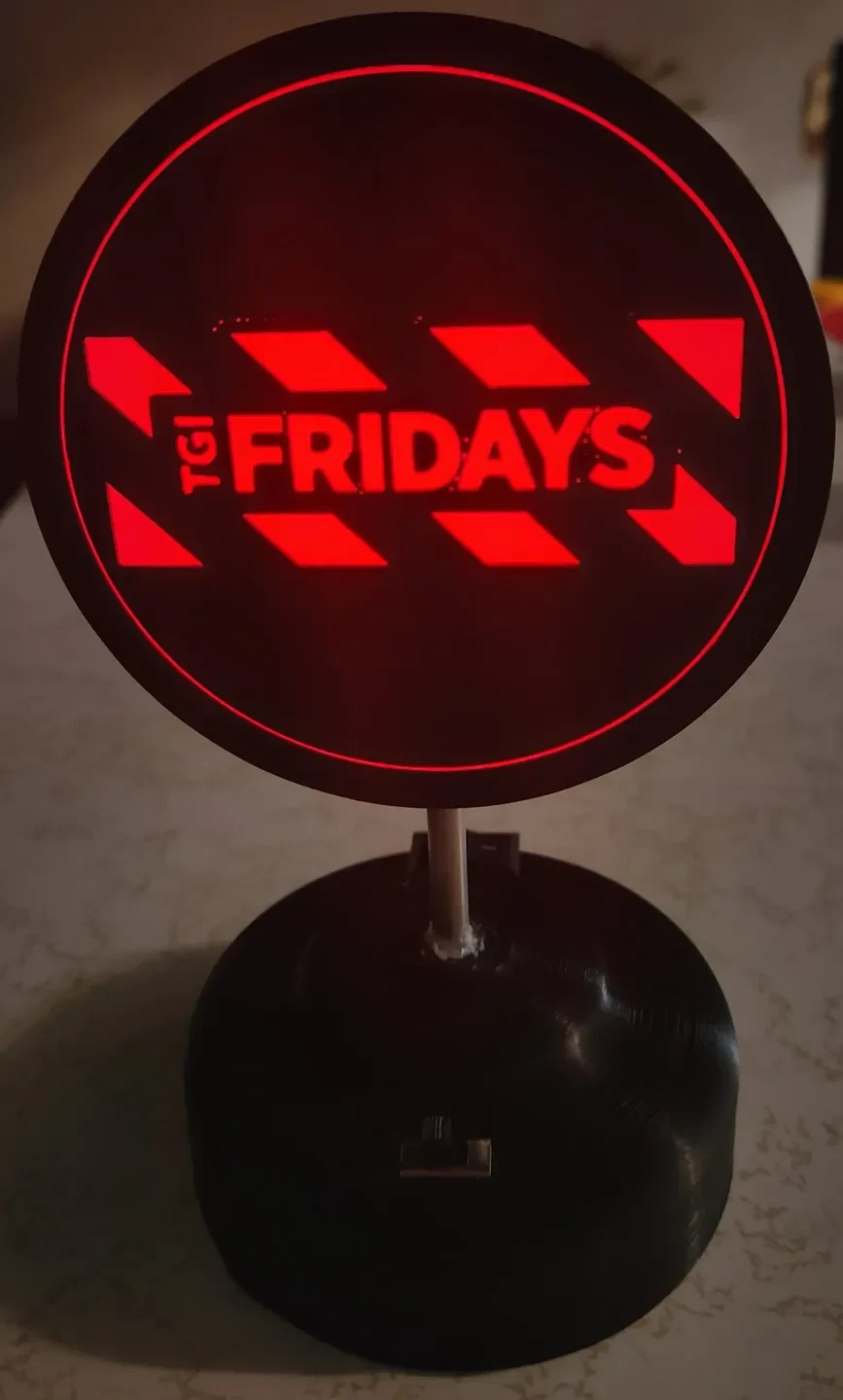

Дисплей настольной лампы Neopixel (со съемной линзой)......
Эта настольная лампа разработана на основе WS2812b (неопиксели https://www.amazon.com/), подойдет любая плотность светодиодов, но при желании вы можете использовать RGB.
Я разработал базы для использования ATTINY85. https://www.amazon.com/ (База с аккумулятором подходит для любой модели Attiny85s)
В версии с аккумулятором используется любая липо-батарея 3,7 (я использовал эту https://www.amazon.com/) и зарядное устройство для липо с защитой батареи https://www.amazon.com/ (тип-c или micro-usb).
Я сделал шток для модели для печати, или вы можете использовать трубку из ПТФЭ https://www.amazon.com/ или металлическую трубку https://www.amazon.com/, просто обрезав ее до нужной длины.
Выключатель питания, который я использовал, был https://www.amazon.com/.
Существует 2 модели: одна использует 2-позиционный переключатель (для яркости) https://www.amazon.com/ и 3-позиционный переключатель (для яркости и эффекта паузы) https://www.amazon.com/
ДРУГИЕ НЕОБХОДИМЫЕ ВЕЩИ
Провод https://www.amazon.com/
Припой и паяльный пистолет https://www.amazon.com/ (для вашей безопасности используйте вытяжку https://www.amazon.com/)
Резистор 300-600 Ом https://www.amazon.com/
Черно-белая нить (на ваш выбор) PLA расплавится, если вы оставите ее в машине. https://www.amazon.com/ (PLA) https://www.amazon.com/(PETG)
Компьютер для программирования с использованием Arduino IDE https://www.amazon.com/; )
Горячий клей и пистолет для горячего клея https://www.amazon.com/
Шнур Micro USB для программирования и питания ATTINY85 или зарядного устройства (или Type-C, если вы выберете этот путь для зарядного устройства. Attiny85 использует микро-USB.) https://www.amazon.com/
Супер клей https://www.amazon.com/
3D-принтер (просто купите их все)
КАК СТРОИТЬ
Распечатайте желаемый дизайн с батареей или без нее. Световая основа внизу и 2- или 3-позиционный переключатель. Как легкий корпус, так и легкая база потребуют поддержки (только на рабочей пластине).
Программа Attiny85 (инструкции и код ниже)

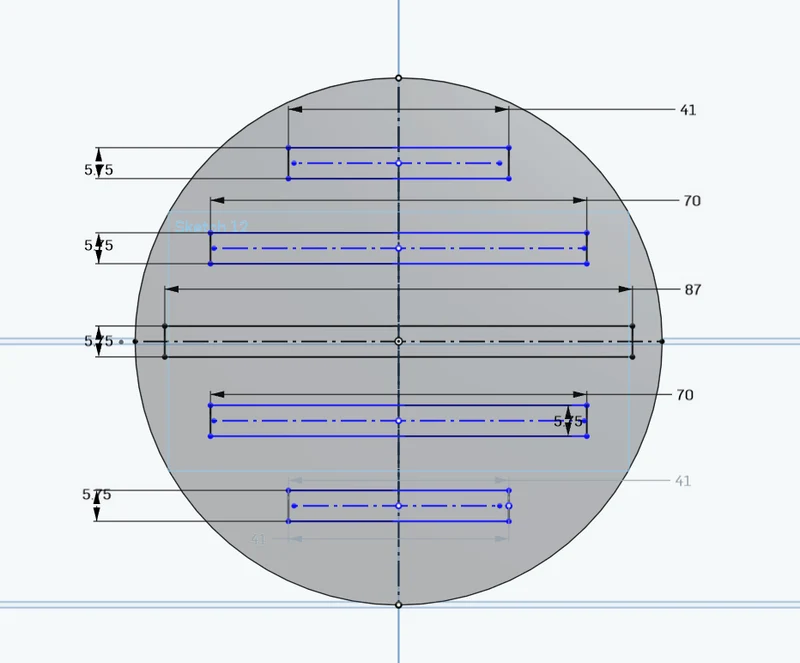

Разрежьте светодиодные ленты так, чтобы пиксели поместились в вырез светодиодной пластины. 2x- 41 мм 2x-70 мм 1x-87 мм (максимальная ширина пикселей, а не самой полосы.
Предварительно припаяйте концы полосок, а затем приклейте их горячим клеем в правильной ориентации, как показано ниже. (следите за стрелками)
Вырезаем и припаиваем провода. (Удачи, это самая сложная часть, но это не так уж и плохо. Просто дайте себе достаточно длинный хвост для пайки Attiny85. Легко отрезать лишний провод, но пытаться добавить больше провода к слишком короткому проводу — боль.)
Поместите светодиодную пластину в корпус светильника и приклейте горячим клеем по всему краю, затем (осторожно, чтобы не обжечься) нажмите на крышку светодиодной пластины.
Проденьте провод через корпус фонаря и шток.
Приклейте шток, трубку из ПТФЭ или стальную трубку к корпусу светильника суперклеем. Отложите и дайте высохнуть.
Предварительно припаяйте позиционный переключатель (припаяйте резистор 300-500 Ом к среднему контакту/ам) и переключатели питания, поместите их на световую базу и приклейте горячим клеем для закрепления.
Проденьте провода в световую основу и приклейте стержень на место.
Припаяйте линию передачи данных светодиода (зеленую или желтую на картинках) к резистору, затем припаяйте 2 провода к двум другим контактам переключателя. Припаяйте эти провода к контактам 3 и 4 Attiny85.
Проводное питание (см. ниже)....
Соединения проводов горячим клеем (для снятия напряжений и повышения прочности)
Застегивается снизу, подходит только в одном направлении. (следите за пальцами. Проще всего положить нижнюю часть Light Base на стол и плотно надавить на нее)

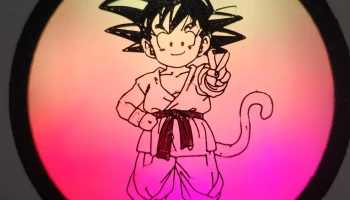

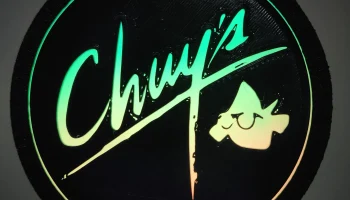

Распечатайте и поместите в свой любимый объектив, защелкните крышку светового футляра, включите питание, и пусть друзья позавидуют вашей изобретательност��.
ПОДКЛЮЧЕНИЕ ПИТАНИЯ (с аккумулятором)
Припаяйте линию питания светодиода (красную или синюю на фотографиях) к ножке выключателя питания.
Припаяйте новый провод на той же ножке к контакту «5 В» на Attiny85.
Припаяйте линию заземления светодиода (черную или белую на фотографиях) к контакту «GND» на Attiny85 (очистите провод на приличную длину, потому что вам также придется припаять к нему еще одно заземление от зарядного устройства)
Припаяйте новые провода питания и заземления к контактам «OUT» зарядного устройства. Линия питания припаивается к свободной ножке выключателя питания, а земля припаивается к заземлению светодиода на выводе «GND» Attiny85.
Теперь что касается аккумулятора, НЕ CU
