ESP32-OLEDмини

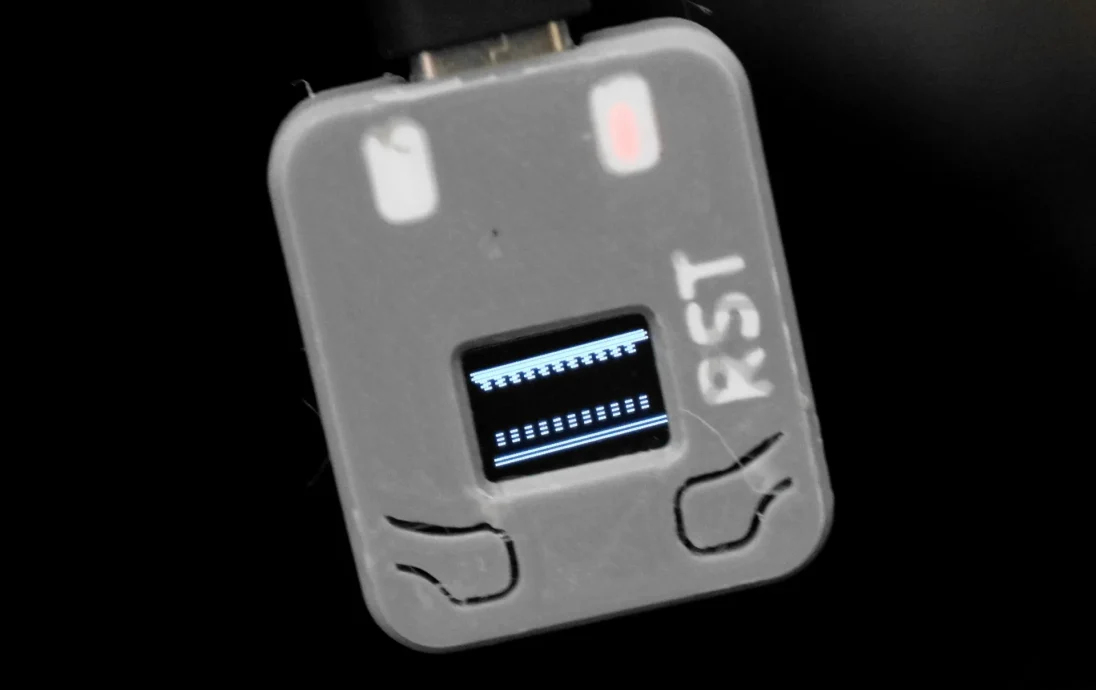

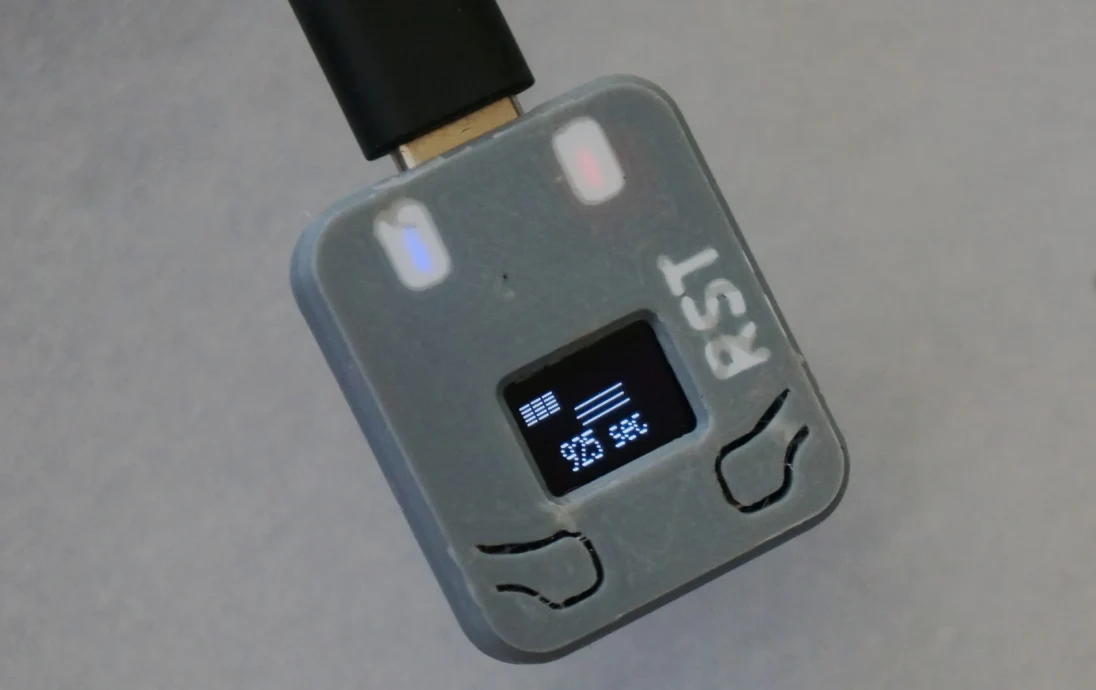

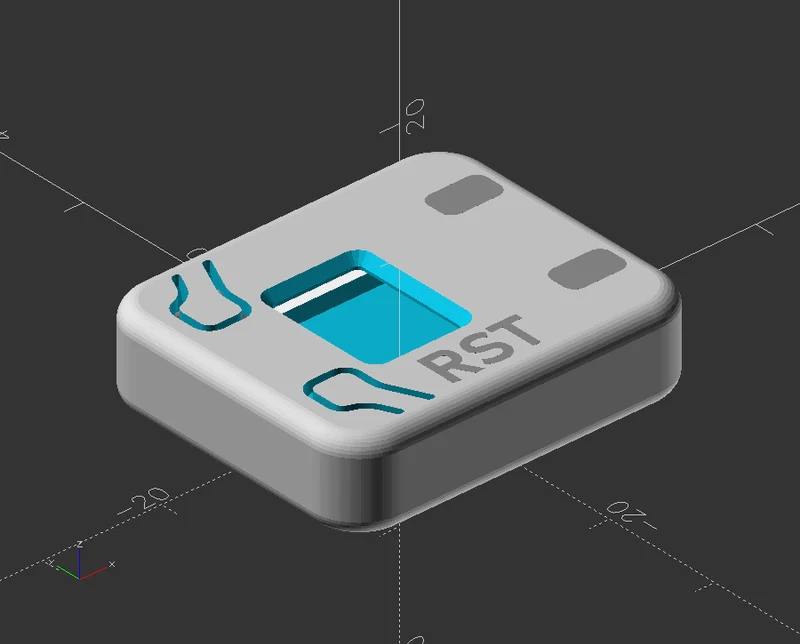

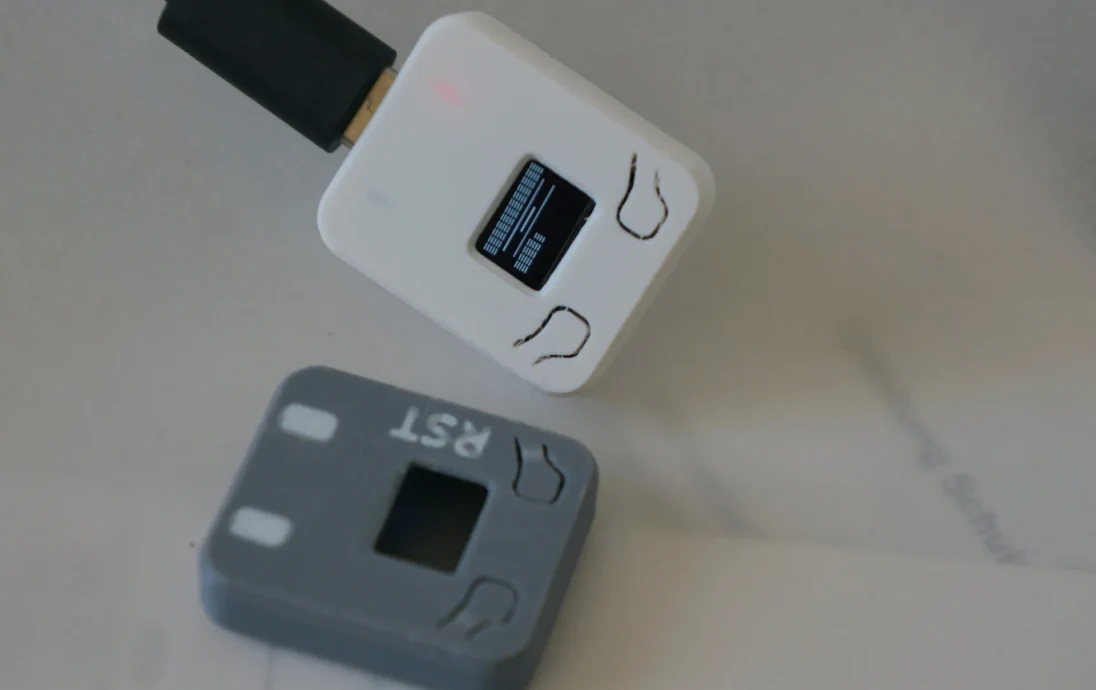

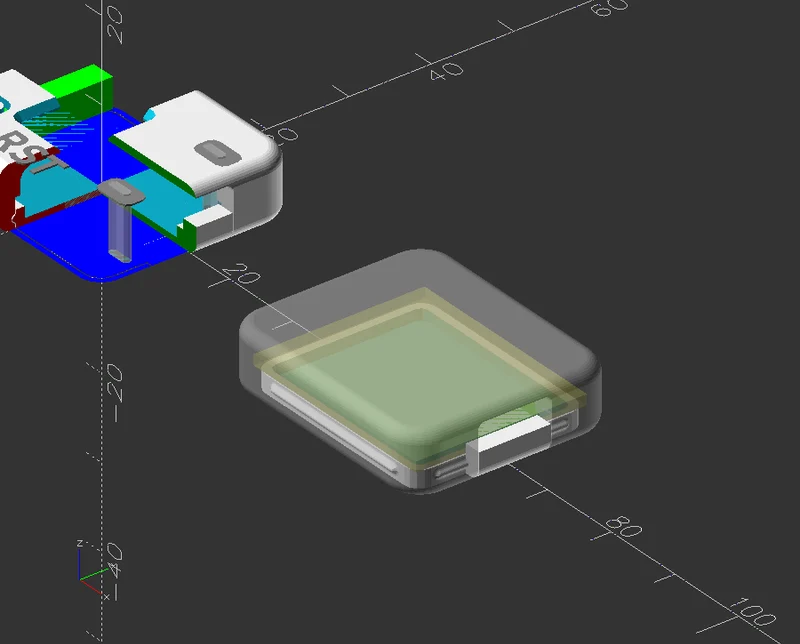

Чехол для печатной платы ESP32C3-OLEDmini (0,42 дюйма)

Размер печатной платы ~ 25 мм × 20,5 мм × 1,1 мм

2 кнопки (для сброса требуется более глубокое нажатие) и две выемки под светодиоды.

Разъем USBc можно использовать для питания или использовать любое напряжение от 3,35 до 6,5 В.

На плате можно использовать 1 кнопку и 1 светодиод. GPIO9-BTN + GPIO8-светодиод

Процессор 160 МГц, флэш-память 4 МБ.

Несколько режимов питания, легкий сон (130 мкА), удержание соединения, глубокий сон (5 мкА), режим сна модема (20 мА)

BLE 5.0 HID (беспроводная мышь-клавиатура и т. д.)

Точка доступа WLAN с веб-сервером

OLED 72×40 на i2c SDA 5 SCL 6

Беспроводная связь

Встроенный Wi-Fi 2,4 ГГц (802.11 b/g/n) и Bluetooth 5.0 LE. П��дсистема BLE объединяет аппаратный контроллер канального уровня, блок радиочастот/модема и полный стек программных протоколов. Он поддерживает основные функции Bluetooth 5 и Bluetooth Mesh.

Дополнительно

ESPC3 имеет несколько входов ACD (считывание напряжения 0-2,9 В или вход кнопки).

В комплект периферии входят: SPI, I2C (программное обеспечение), UART, I2S, USB для последовательного порта.

А��П, ШИМ (LEDC) Вход, Выход, Сервоприводы

Приемопередатчик дистанционного управления RMT (WS2812 Neopixel и т. д.)

Использование EIM для сборки и прошивки (также можно использовать Arduino)

Прошивка с использованием EIM

Что вам нужно

Плата ESP32-C3, подключенная через USB

EIM установлен → pip install esptool

1 — Найдите сво�� порт

Windows: Диспетчер устройств → COM-порты → например. COM4

2 — Прошить
esptool.py --chip esp32c3 --port COM4 --baud 460800 \
write_flash 0x0 ESP32C3_miniOLED.bin

Замените COM4 на ваш фактический порт. В Linux/Mac используйте /dev/ttyUSB0 и т. д.

3 — Готово

Плата автоматически перезагружается и запускает прошивку.

Устранение неполадок

Проблема

Исправить

Порт не найден

Удерживайте кнопку BOOT во время подключения

Разрешение отклонено (Linux)

sudo chmod 666 /dev/ttyUSB0

Неправильный чип

При необходимости замените esp32c3 на esp32.

Вспышка не работает

Попробуйте уменьшить скорость: --baud 115200
