Запасной держатель кнопки печатной платы для Gaggimate De...

⚠ Эта распечатка предназначена для применения, требующего напряжения сети. Убедитесь, что нет оголенных проводов, и примите необходимые меры предосторожности! Помните, что существует риск поражения электрическим током или возгорания. ⚠

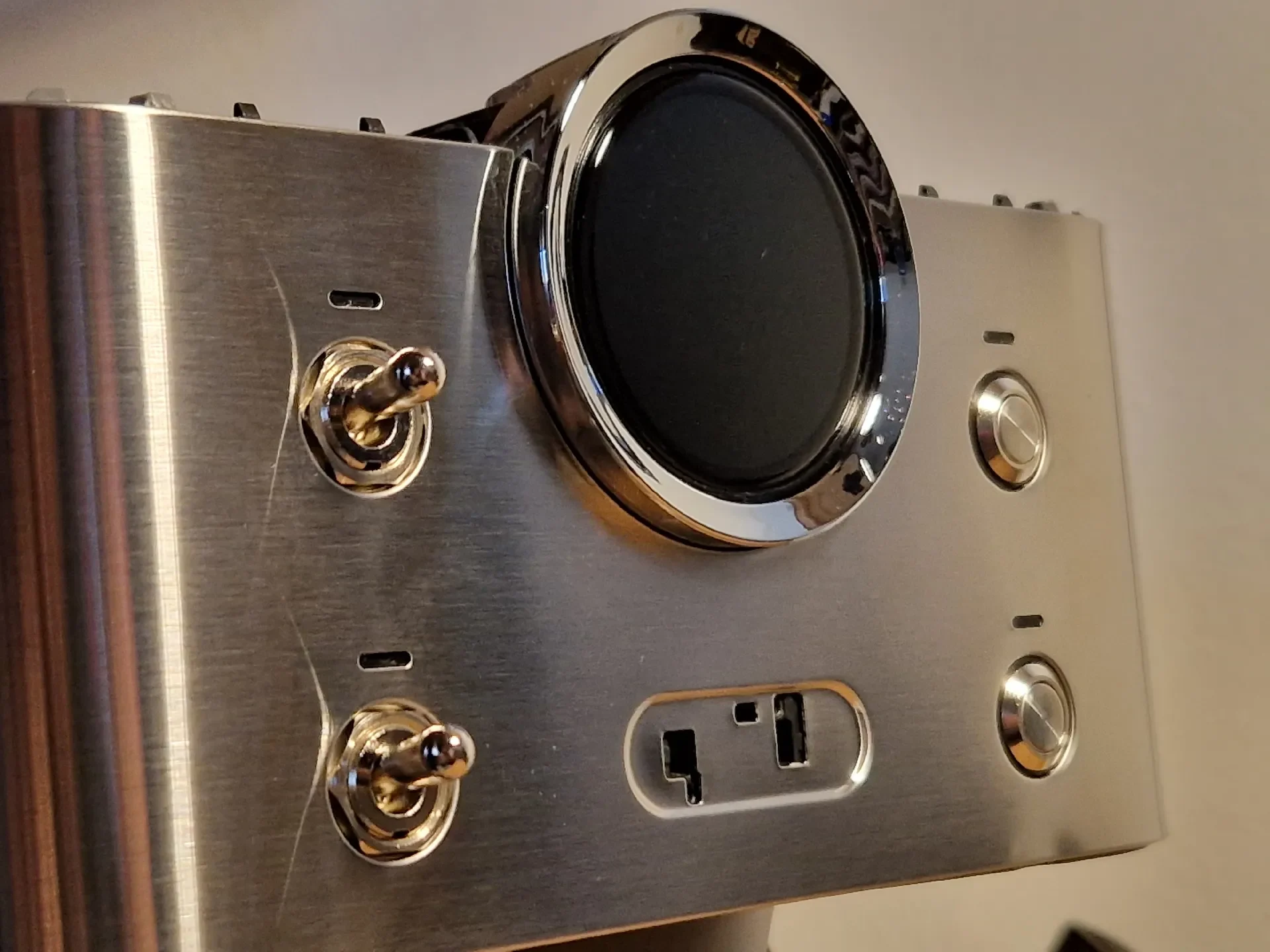

Это монтажные кронштейны разной высоты для установки стандартных круглых кнопок или переключателей диаметром 12 мм в штатные места DeLonghi Linea Classic (также известные как EM450.M).

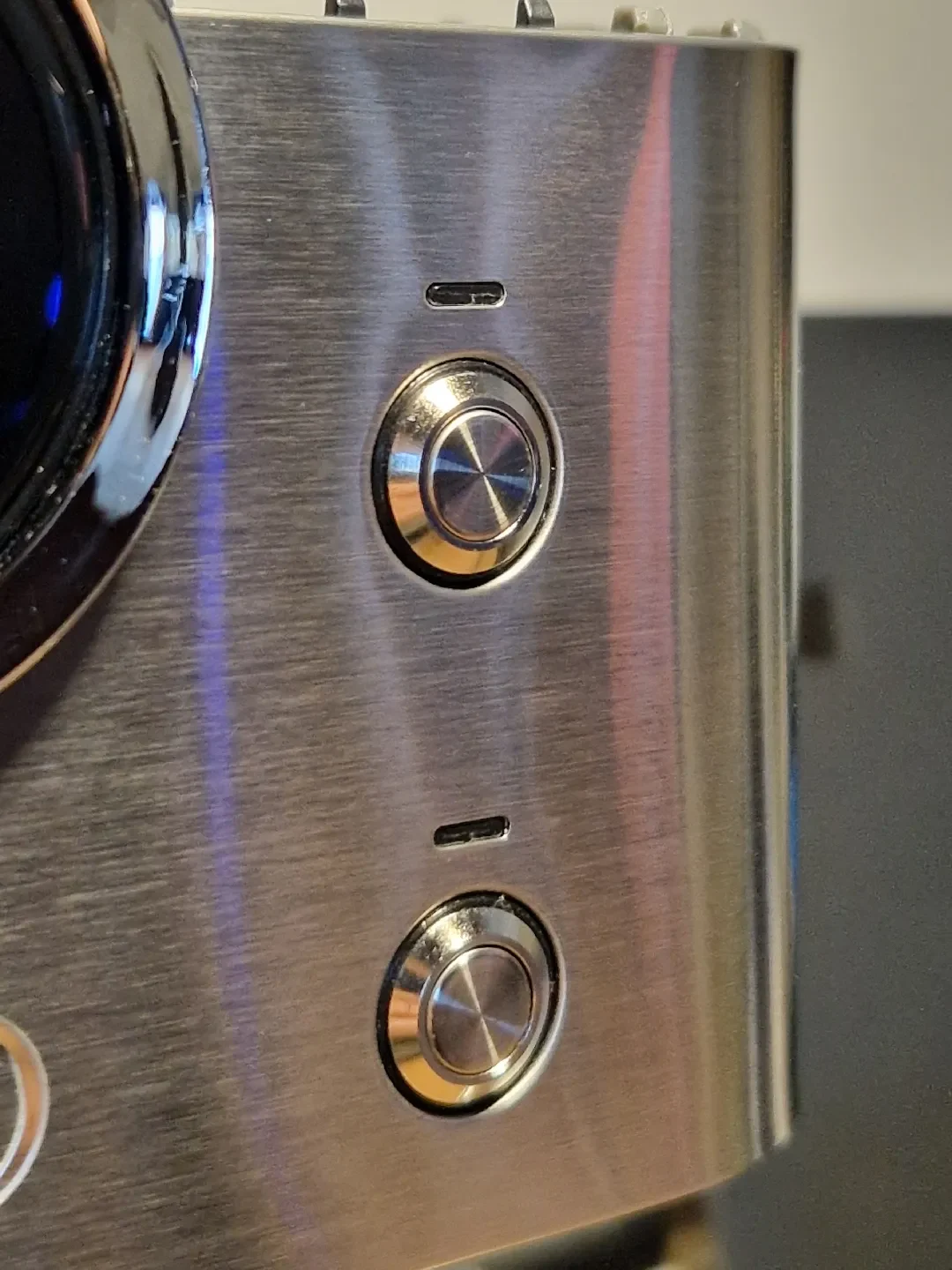

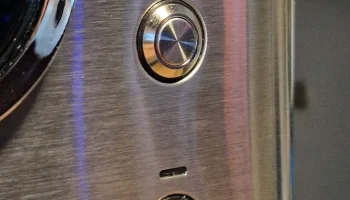

Более высокая версия лучше подходит для кнопок, чтобы они были выдвинуты вперед и находились на одном уровне с передней панелью.

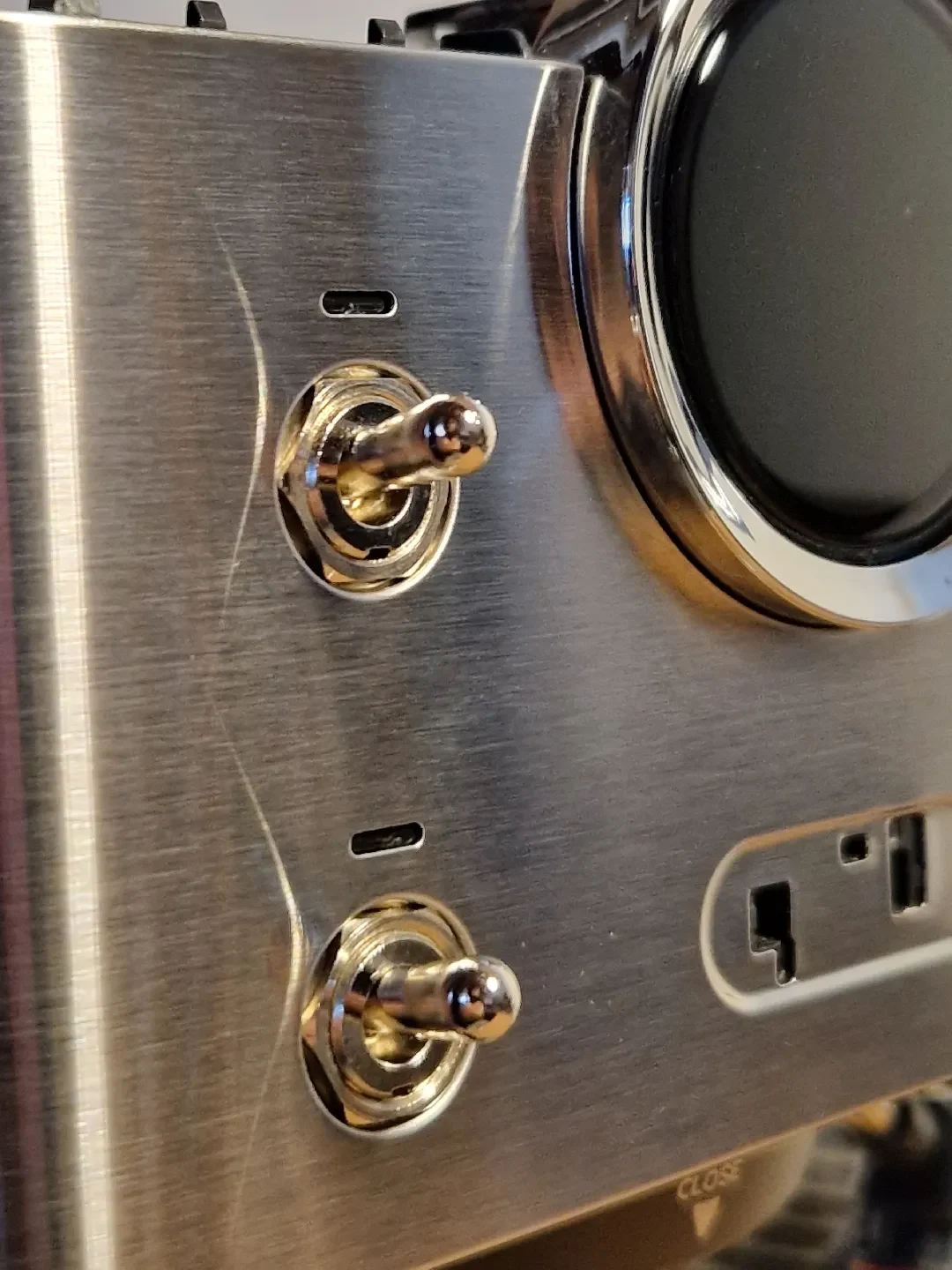

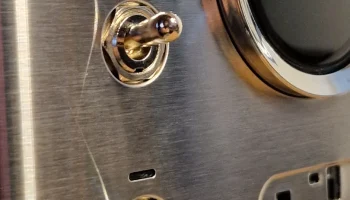

Менее высокая версия предназначена для использования в качестве переключателей, поскольку я предпочитаю, чтобы они были немного утоплены. Таким образом, крепежная гайка также окажется заподлицо с передней панелью.

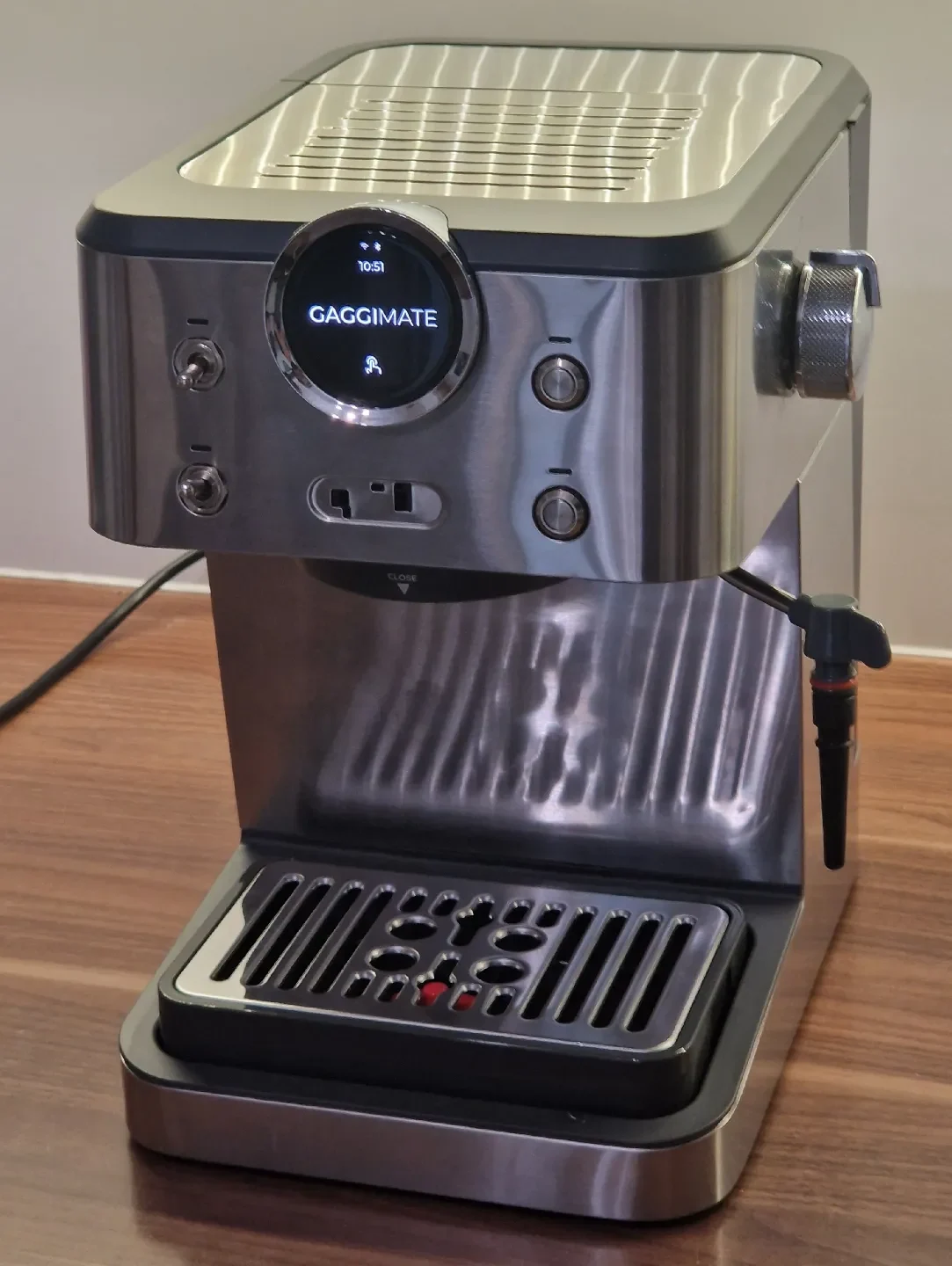

Я разработал это для модификации Gaggimate моей Linea Classic, которую я хотел сохранить как можно более стандартным. Поскольку оригинальные кнопки припаяны к материнской плате машины, их было нелегко повторно использовать в моем случае, поэтому вместо этого я решил модернизировать легко доступные стандартные детали.

Несколько замечаний по дизайну и печати:

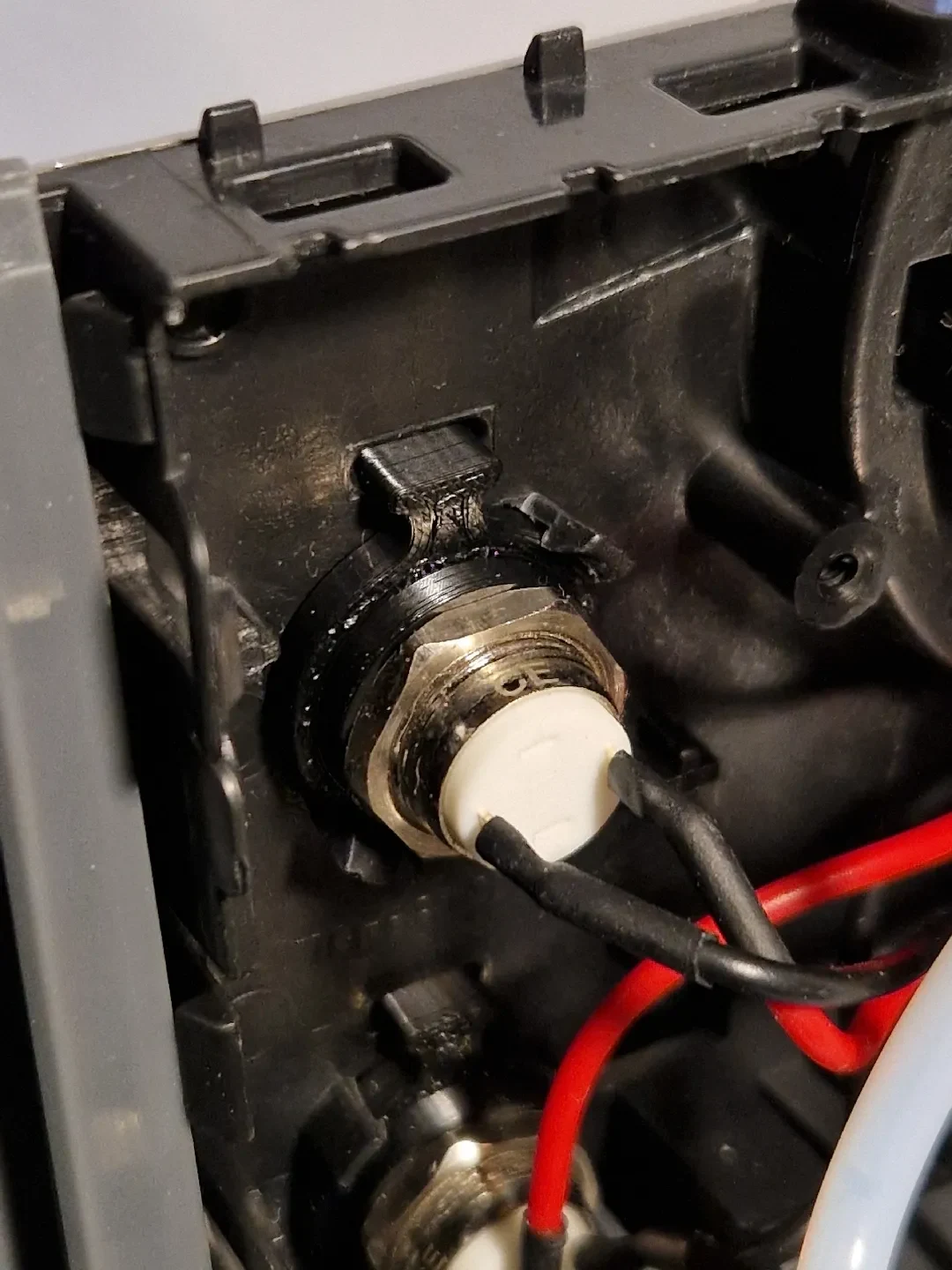

Имеются выступы, которые вставляются в оригинальные гнезда для светодиодов и предотвращают вращение переключателей.

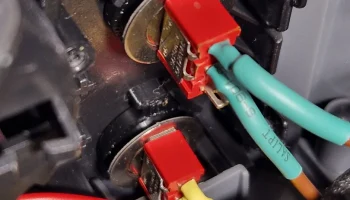

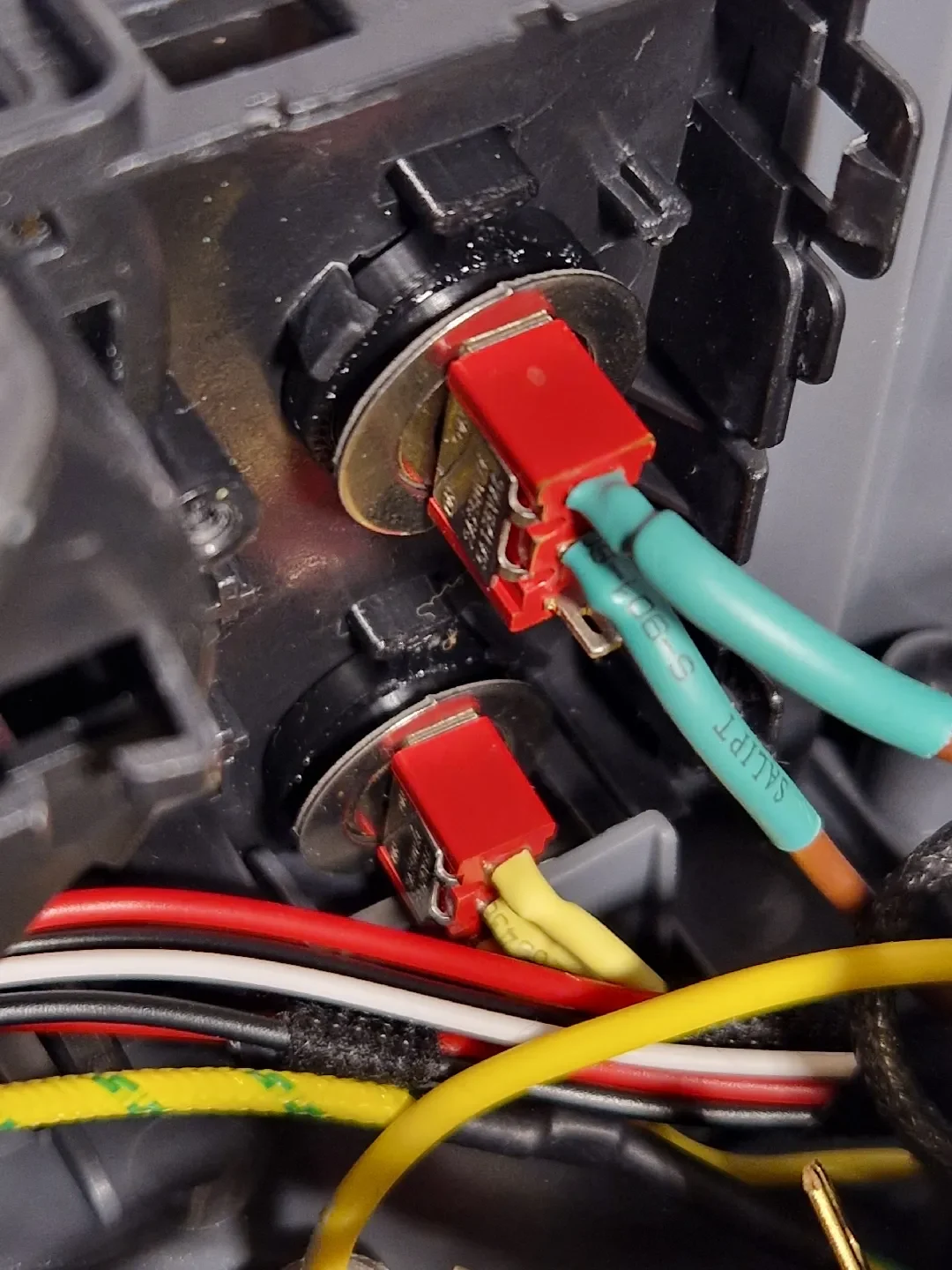

Шайбу переключа��еля необходимо разместить прямо на корпусе переключателя так, чтобы «язычок предотвращения вращения» был обращен вперед. Затем поместите на него напечатанную деталь и, наконец, гайку.

Детали уже ориентированы так, как они предназначены для печати. Используйте опоры для обода, чтобы получить «острый» край, чтобы выступы передней монтажной пластины могли удерживаться.

Если у вас возникнут какие-либо вопросы, не стесняйтесь обращаться к нам и рассмотрите возможность присоединиться к официальному каналу Discord Gaggimate!
Также, если вам интересно, ознакомьтесь с другими моими разработками, связанными с Gaggimate.
