Монтажный кронштейн Waveshare Amoled 1,75 дюйма для Gaggi...
⚠ Эта распечатка предназначена для применения, требующего напряжения сети. Убедитесь, что нет оголенных проводов, и примите необходимые меры предосторожности! Помните, что существует риск поражения электрическим током или возгорания. ⚠
Это монтажный кронштейн для установки 1,75-дюймового Amoled-экрана Waveshare в стандартное крепление манометра DeLonghi Linea Classic (также известное как EM450.M).

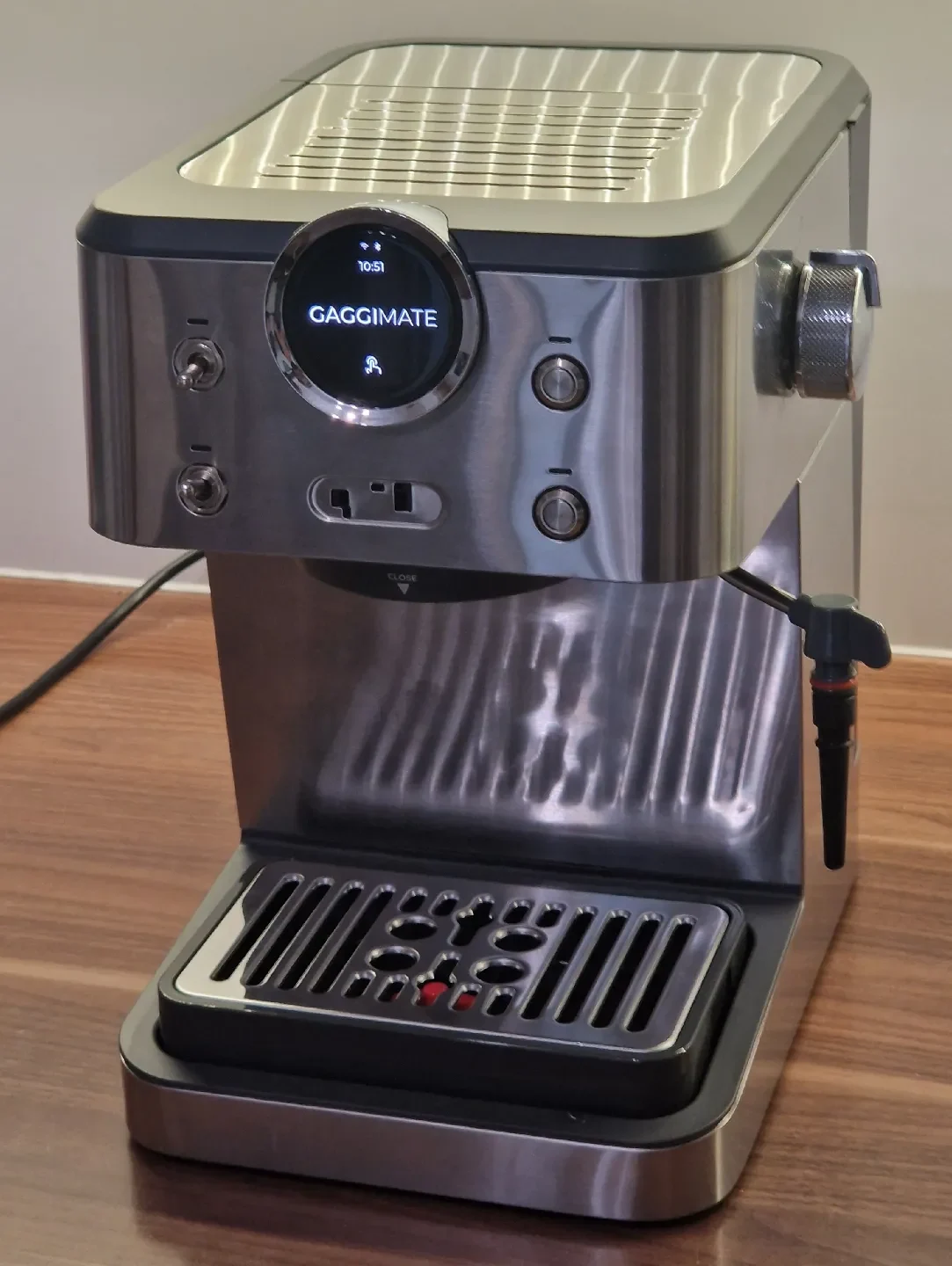

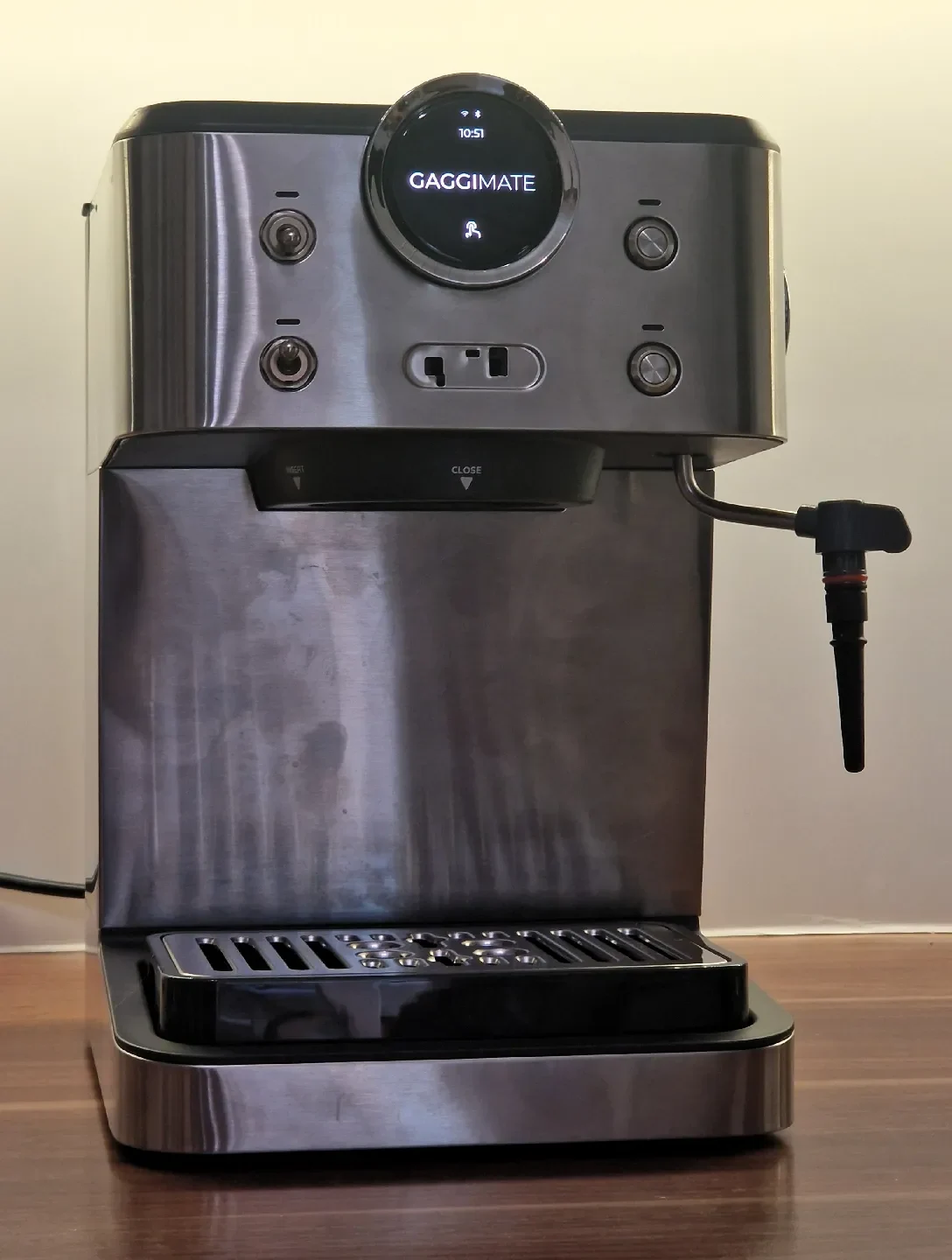

Я разработал это для модификации Gaggimate моей Linea Classic, которую я хотел сохранить как можно более стандартным. К счастью, это довольно легко, учитывая пустое пространство внутри корпуса машины и дизайн, уже включающий круглый циферблат, обращенный к пользователю!
Несколько замечаний по дизайну и печати:

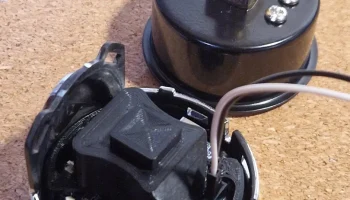

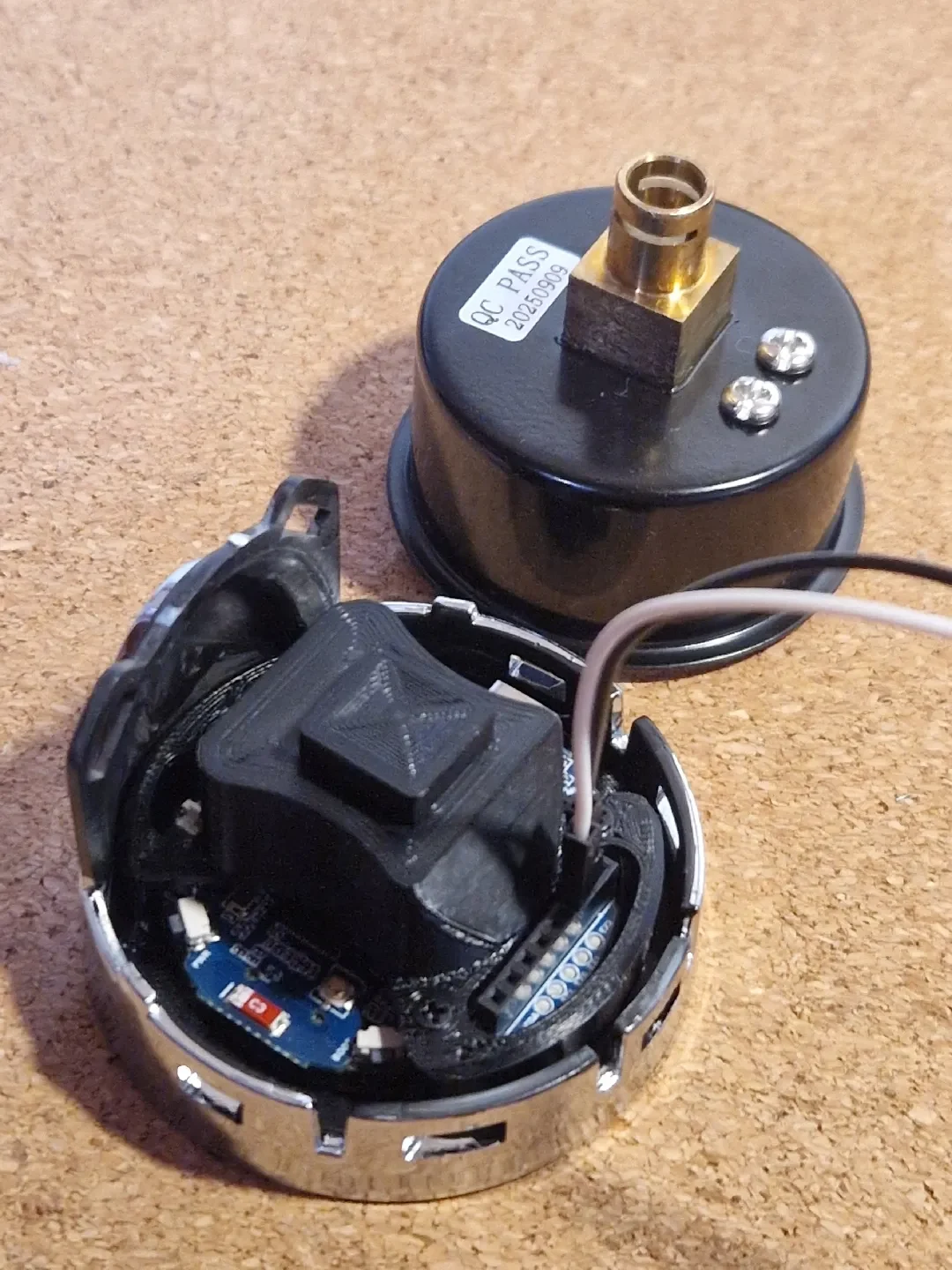

Штифт был разделен на отдельную часть, чтобы немного сократить использование поддержки. Он заменяет латунный фитинг оригинального манометра и удерживает экран по центру и по уровню при установке в кронштейн приклада.
Модели имеют предназначенную для печати ориентацию, поэтому поддерживаемые стороны обращены внутрь аппарата.
Рекомендую разрезать кронштейн на детали по z=25мм и увеличить количество стен до 6 для верхней части. Таким образом, поддерживаемые грани должны получиться максимально чистыми, что поможет сохранить структурную целостность и, следовательно, чистый фасад.
Для отверстия центрирующего штифта на кронштейне опоры не требуются.
Если у вас возникнут какие-либо вопросы, не стесняйтесь обращаться к нам и рассмотрите возможность присоединиться к официальному каналу Discord Gaggimate!
Также, если вам интересно, ознакомьтесь с другими моими разработками, связанными с Gaggimate.
