MPR&P-V3... станок с ЧПУ с реечной передачей, в основном ...

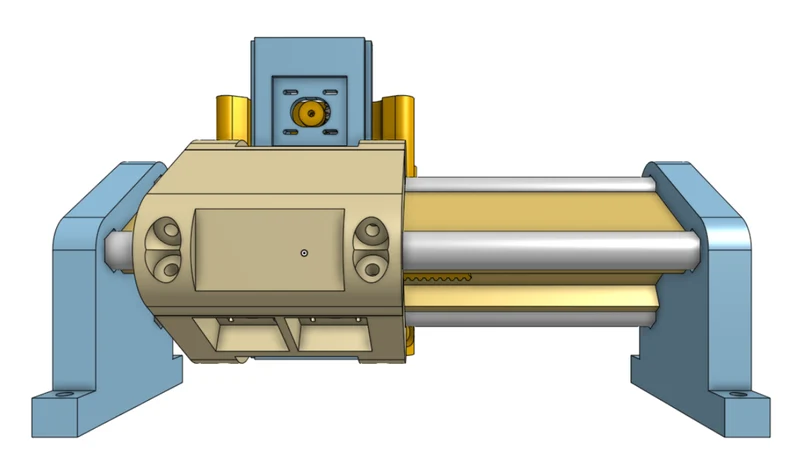

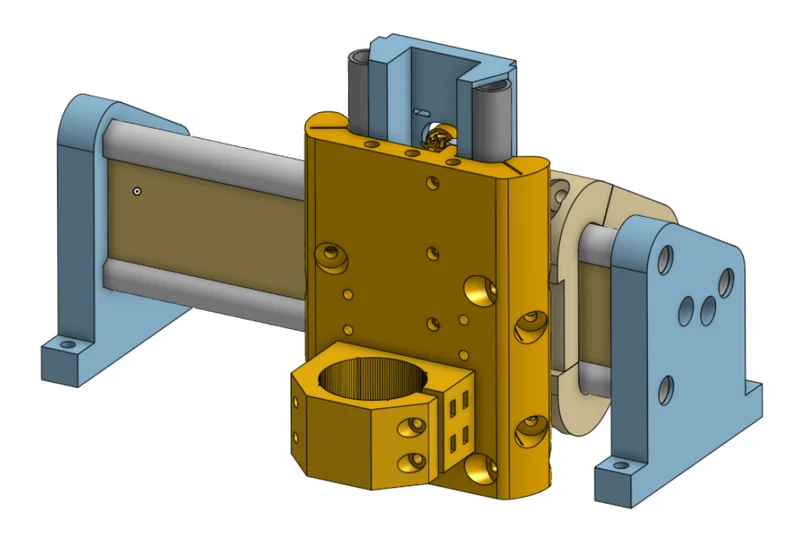

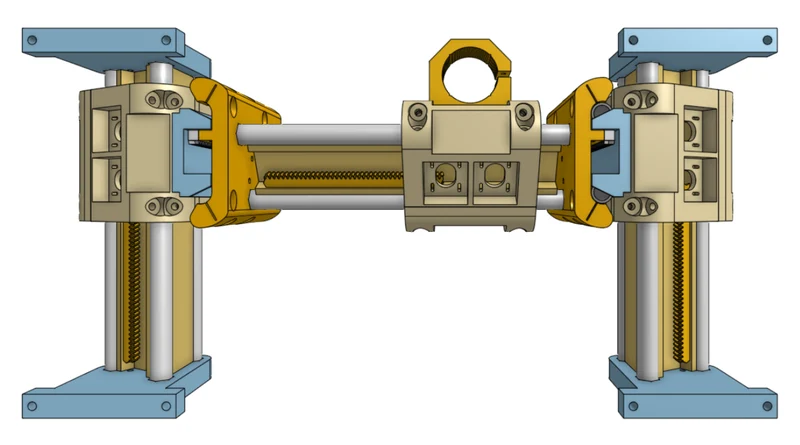

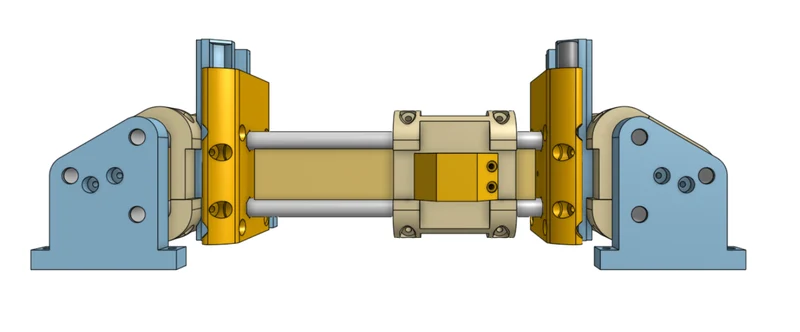

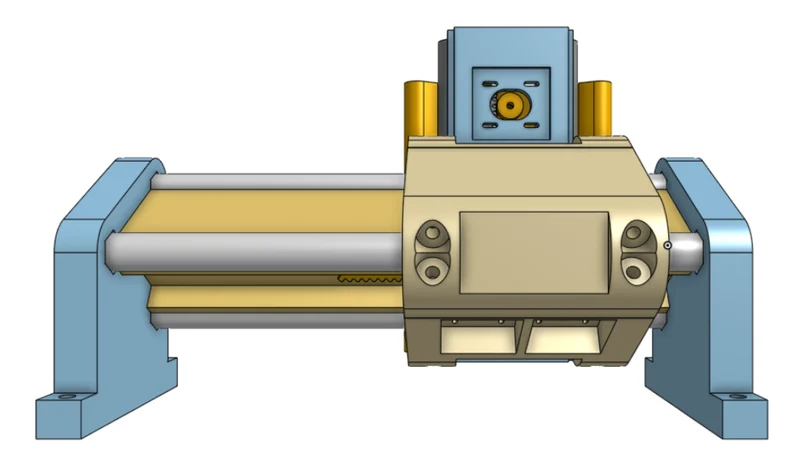

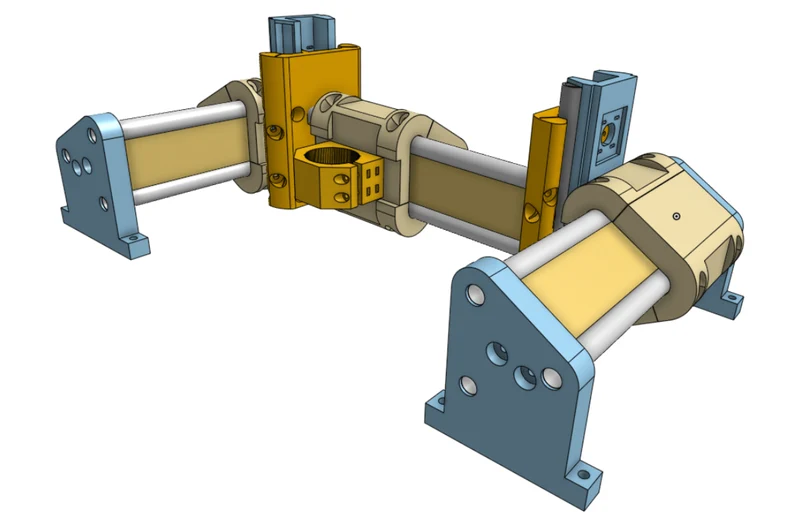

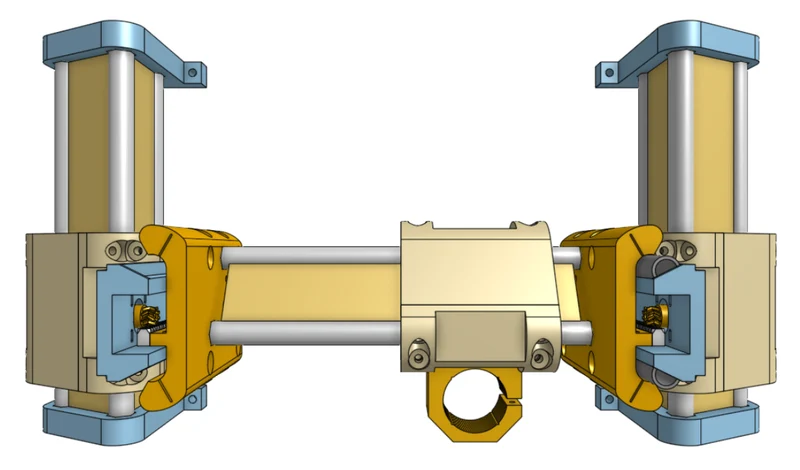

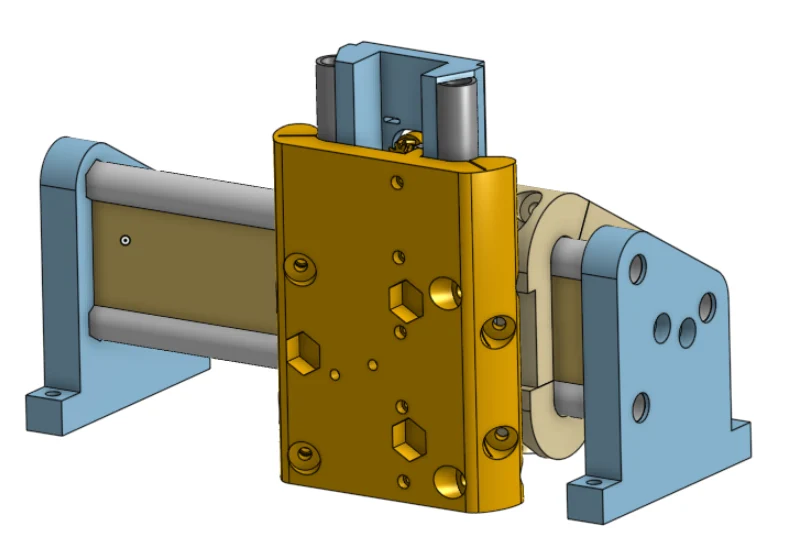

Это версия 3 3-осевого станка с ЧПУ MPR&P. Он имеет модульную структуру и состоит из трех почти идентичных линейных ступеней и двух идентичных подъемных ступеней. Эта версия MPR&P имеет совершенно оригинальную конструкцию, но она во многом вдохновлена популярной установкой LowRider4 компании V1Engineering «балка и подъемник», которая неоднократно демонстрировала выдающуюся жесткость для самодельной машины. Эта конструкция также была открыто разработана в теме ��а форуме V1Engineering, которую можно найти здесь:
https://forum.v1e.com/t/mpr-p-v3-triangular-beam-can-you-help-make-it-go/54260
Он состоит как из печатных деталей, так и из обычных аппаратных средств, которые недороги и легко доступны из местных источников или через Интернет… никаких дорогих или труднодоступных специальных деталей не требуется.
Уникальной особенностью этой машины является реечная передача с рисунком «елочка» (R&P) для всех осей XYZ. Стойки состоят из легко печатаемых сегментов стойки, которые нанизаны на стержень с резьбой 1/4 дюйма для линейных ступеней и используются для установки длины оси практически на любую практическую длину. Напечатанные детали реечной и шестерни на подъемных ступенях также напечатаны, но прикручены к подъемным пластинам с помощью 4-миллиметровых крепежных винтов. Другое крепежное оборудование состоит из шестигранных болтов 5/16 дюйма (8 мм) различной длины до 5 дюймов из большого коробочного магазина и ассортимента Настоятельно рекомендуется использовать машинные винты и гайки M3, M4 и M6. Шаговые двигатели NEMA17, подходящий провод, разъемы для рычажного провода, а также Jackpot 3 и FluidNC от V1Engineering… хотя для управления машиной можно использовать практически любой контроллер GRBL, FluidNC или grblHAL… его легко найти в Интернете в разных местах, включая Amazon.

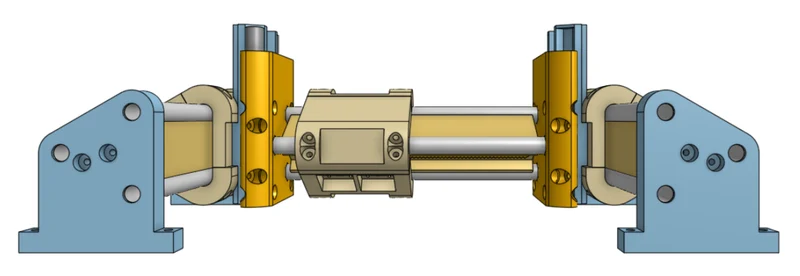

«Узкие» части сердечника предназначены для тех, кто заинтересован в более узкой X-каретке, более подходящей для использования с лазером, ручкой или ножом… более легкими нагрузками.
Обратите внимание, что все «основные» детали опираются на 5-дюймовые болты для регулировки «силы зажима», обеспечивающей контакт всех роликовых подшипников с треугольными направляющими оси. Не переусердствуйте и не связывайте… используйте с умом.
