Держатель Gridfinity для блоков 1-2-3

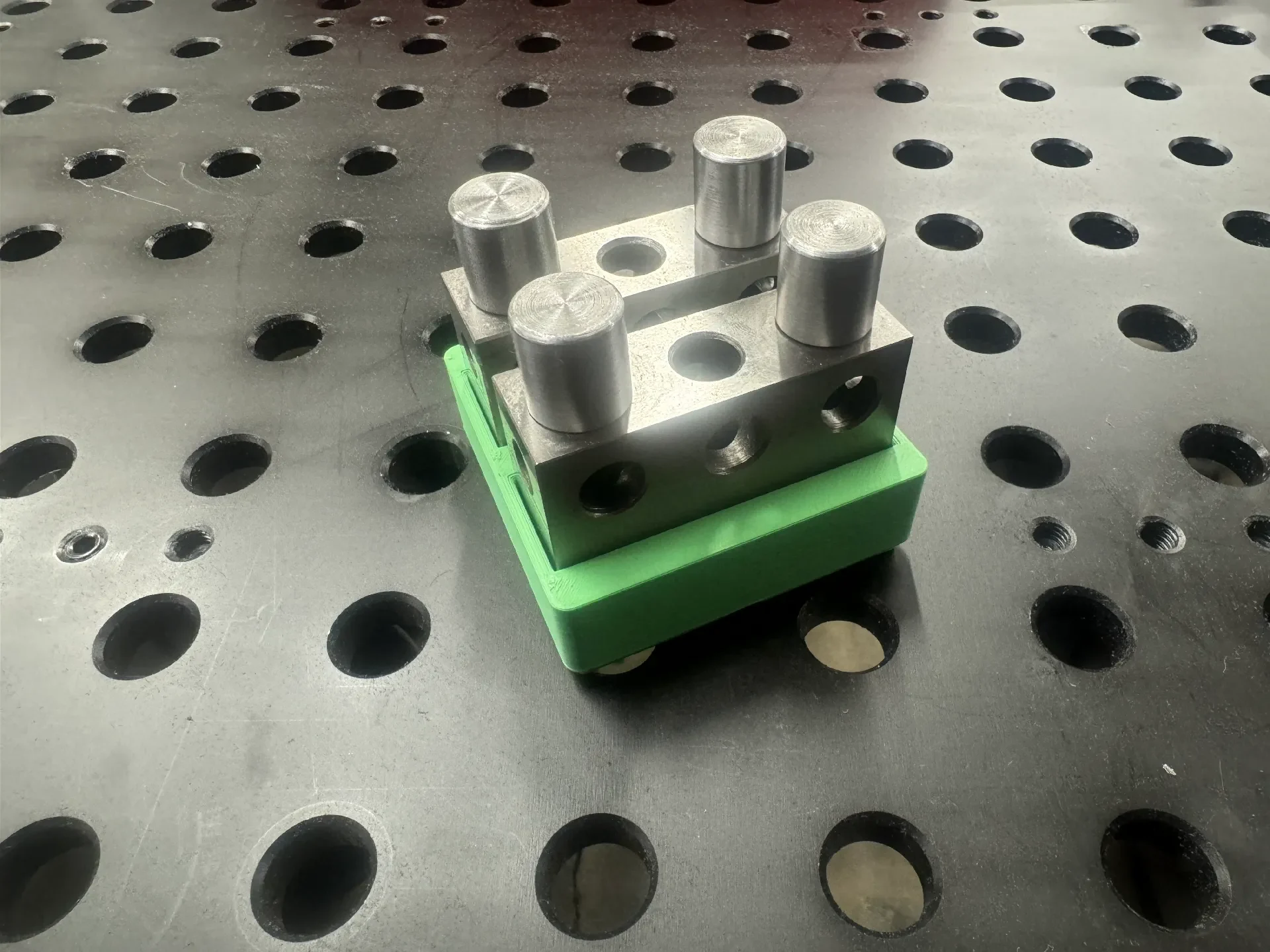

Это мои держатели Gridfinity на 1-2-3 блока. Есть и другие подобные им, но эти мои. Мне нужен был базовый лоток Gridfinity для размещения блоков, которые я модифицировал, добавив штифты 3/4 дюйма для использования с моей крепежной пластиной Fireball Tool, поэтому я сделал свой собственный, а не использовал один из многих других, доступных на этом сайте. Для блоков 1-2-3, которые я использую для обработки, я продолжу использовать превосходную версию от dotPUNK Labs, в которой есть дополнительные отверстия для крепежа. Очевидно, эта функция мне здесь не нужна.
Как и в других моих моделях Gridfinity, основание изменено для установки магнитов 6x3 при запрессовке, при этом верхняя поверхность отверстий для магнитов изменена, чтобы обеспечить правильную перемычку слайсера для получения чистого результата. Из-за размера этой модели я включил в CAD «жертвенные» «мышиные уши», чтобы дать концам большую площадь поверхности и предотвратить их коробление от станины. После печати их необходимо будет удалить.

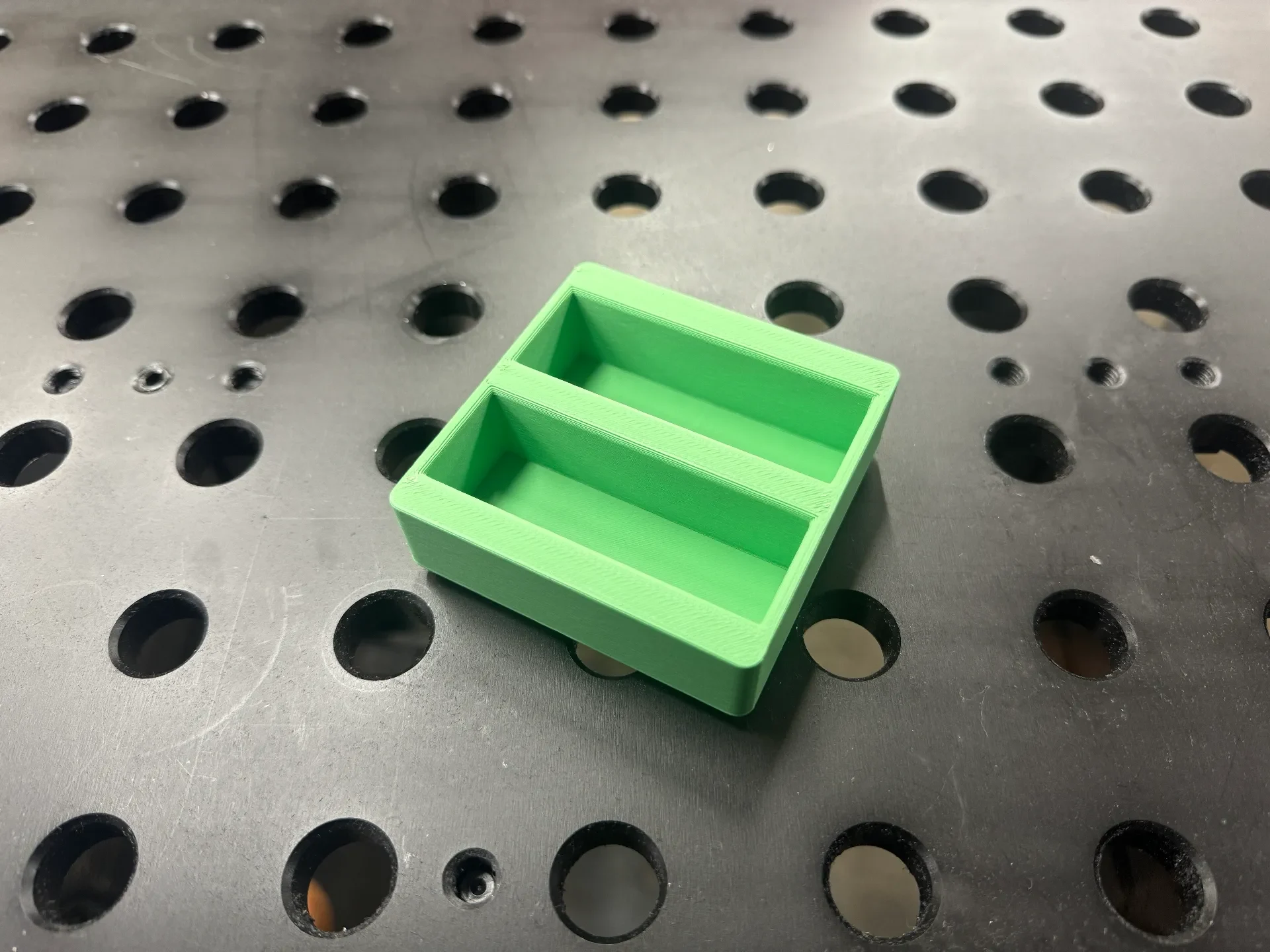

Изображенный на фотографии блок был напечатан из Overture PLA на моем модернизированном Bear Mk3S+ с использованием сопла диаметром 0,6 мм и высотой слоя 0,3 мм.
