Модификация внутреннего держателя катушки Core One L...

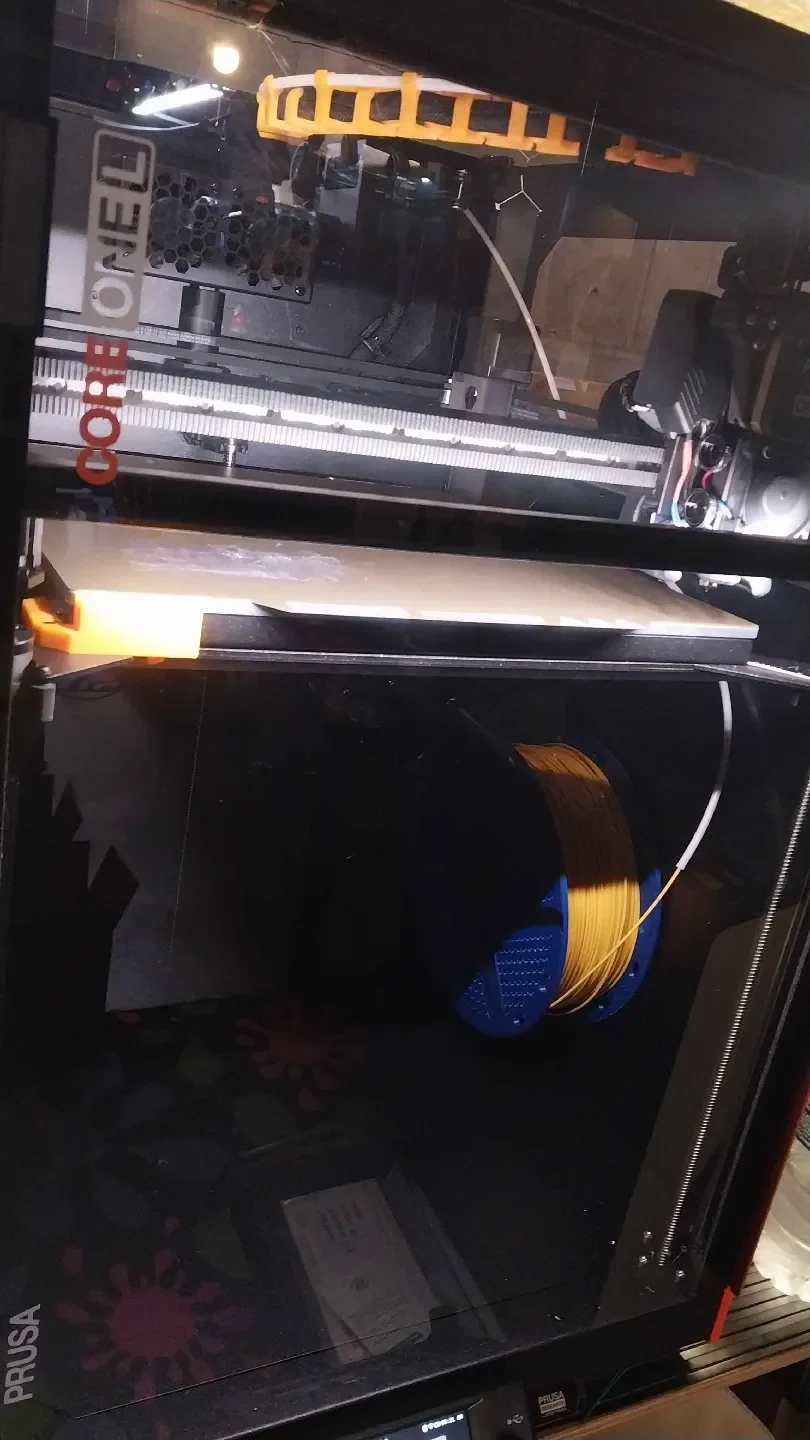

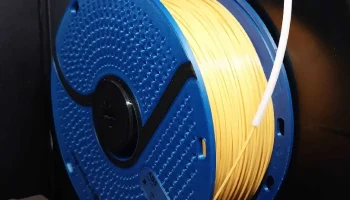

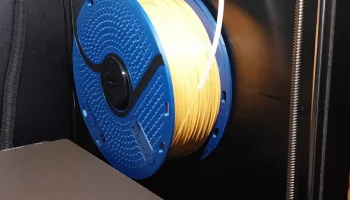

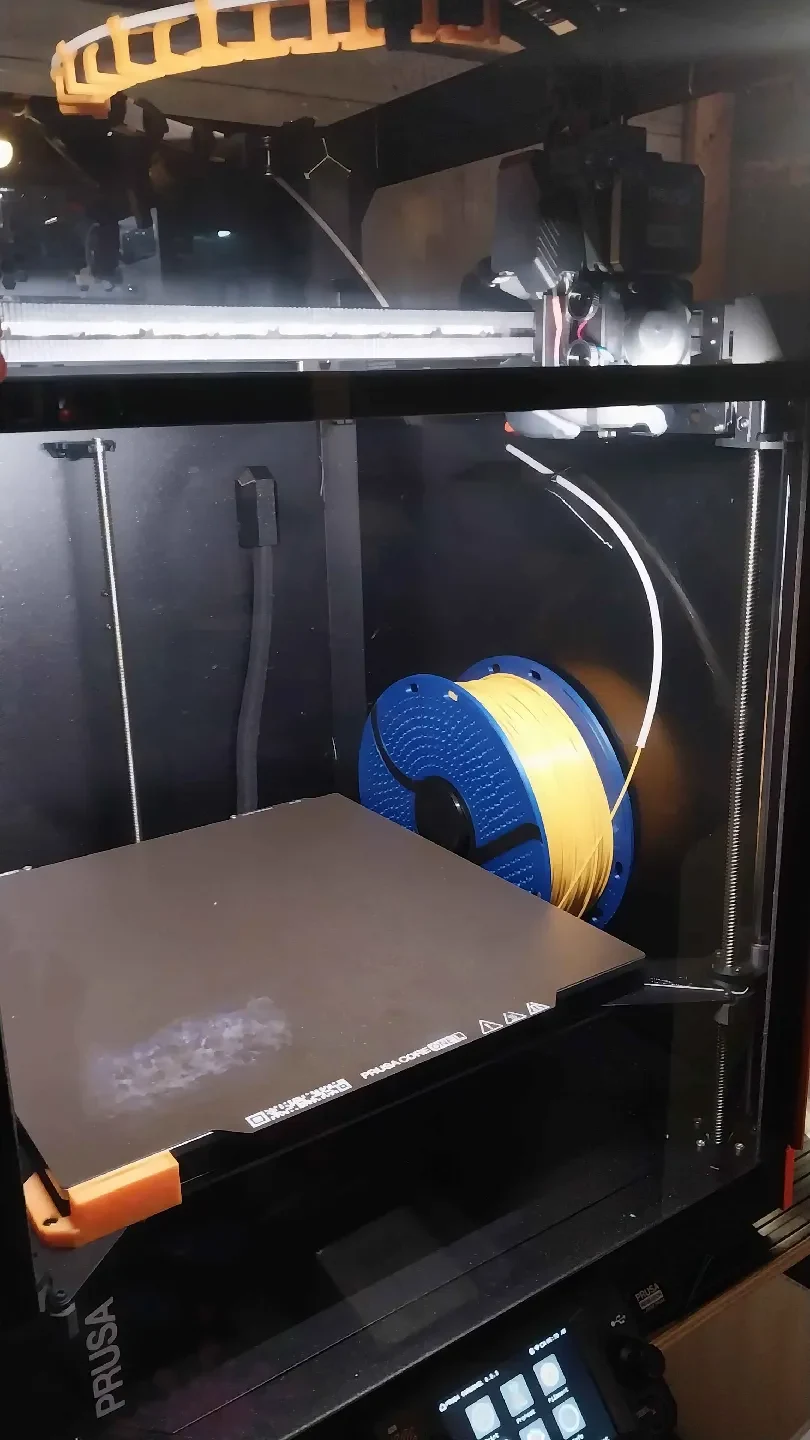

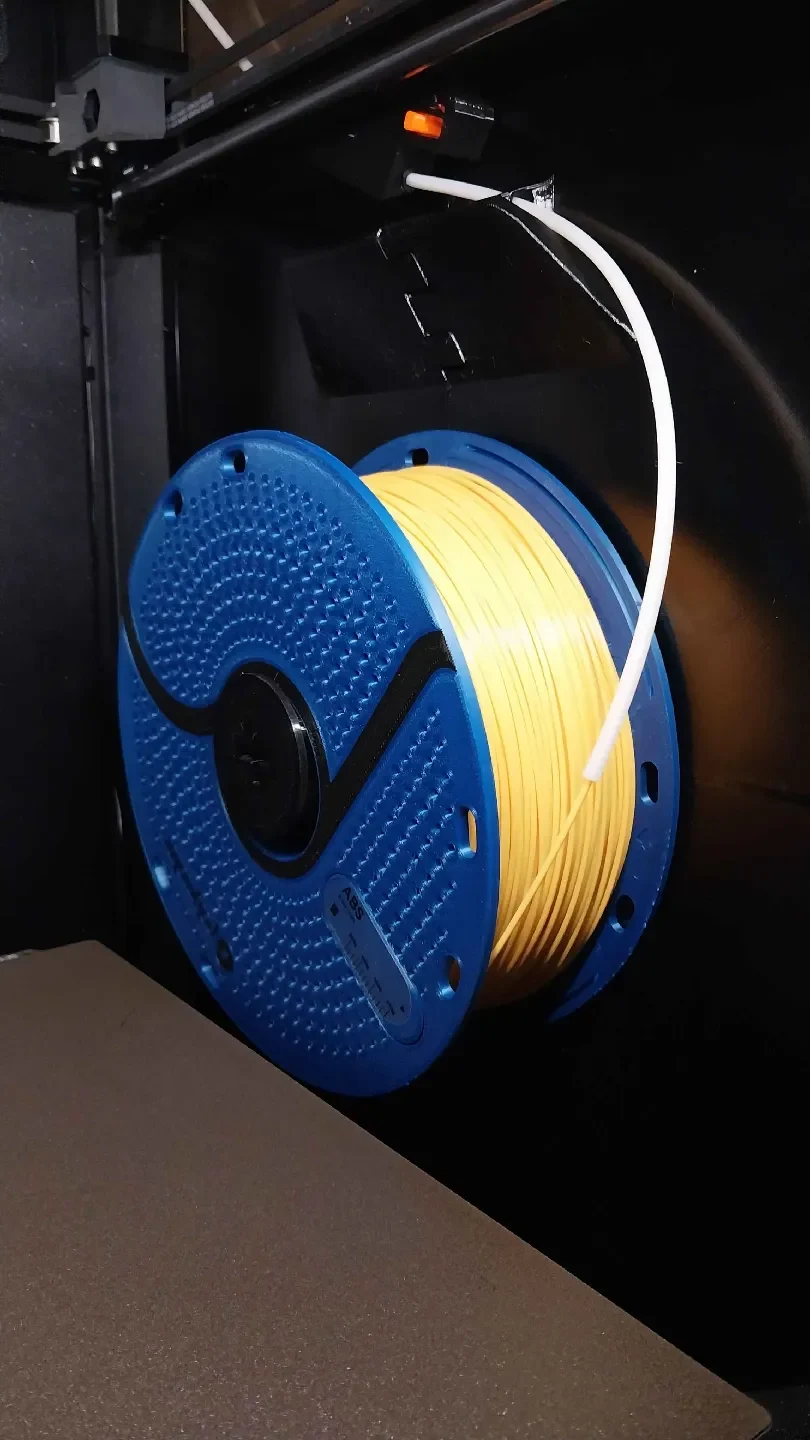

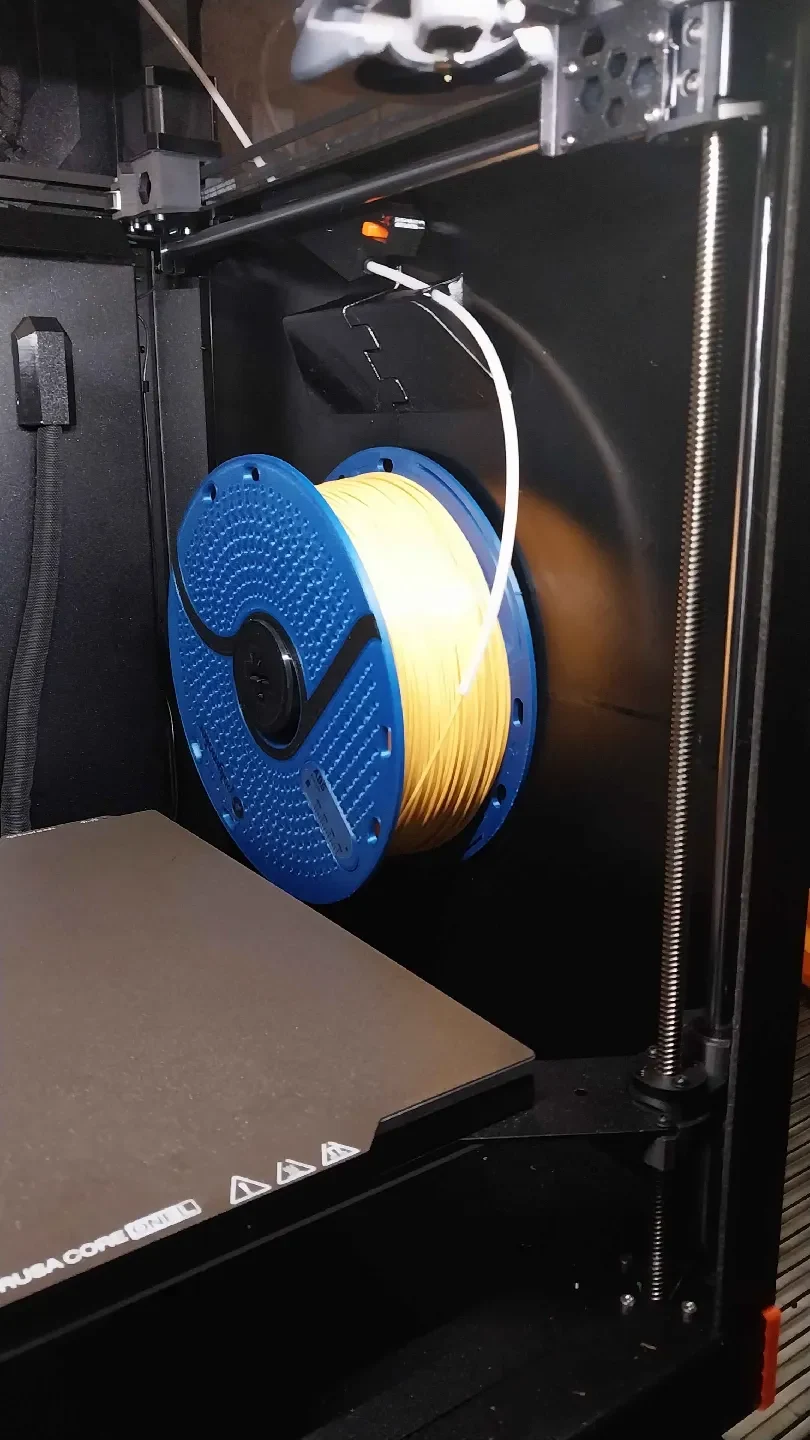

У меня не так много места в моем рабочем пространстве, а внутри Core One L есть дополнительное место для катушки, поэтому я решил сделать мод, чтобы переместить держатель катушки внутрь машины.

Мне пришлось модифицировать и распечатать обе части держателя катушки, чтобы обеспечить достаточный зазор и уверенность в безопасности.

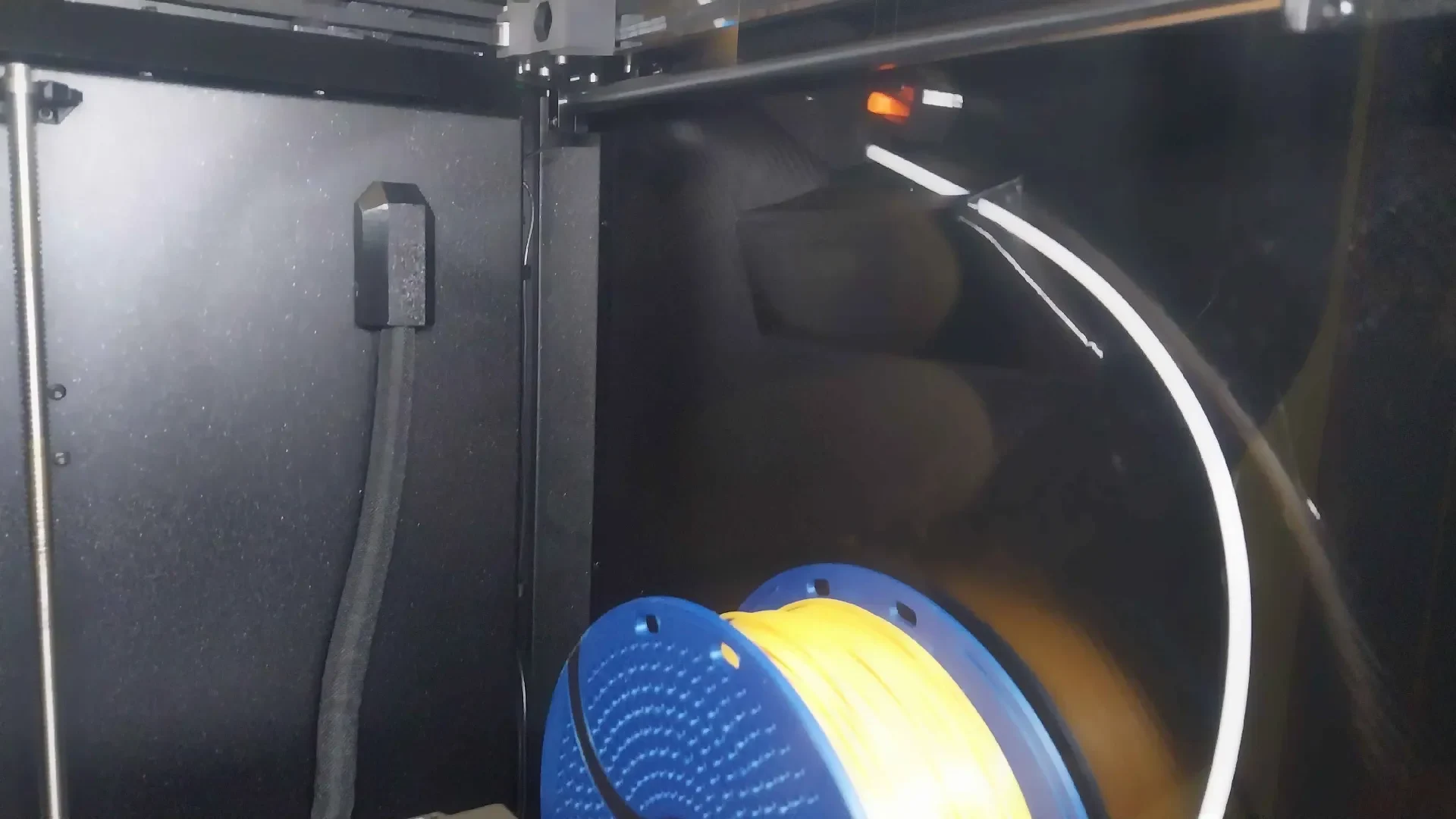

В обычной работе используется внутренняя катушка, но добавлено отверстие для использования внешней катушки в случае чрезвычайной ситуации (например, если во время печати у вас закончилась нить, а рабочая пластина блокиру��т доступ к внутреннему держателю катушки).

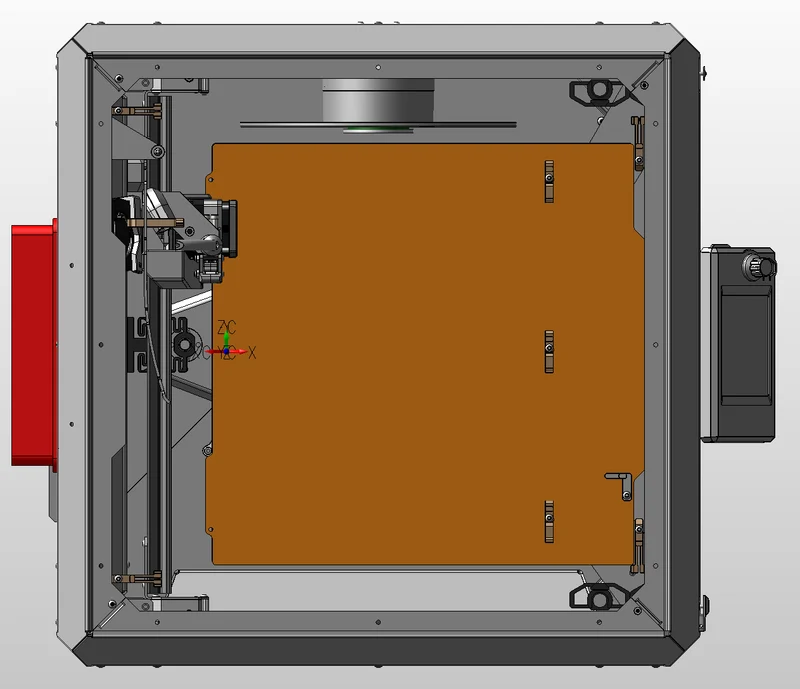

Если вложить эту деталь в конструкцию принтера, отверстия не совпадут. На моем принтере я испытал достаточную усадку из-за PETG, и мне пришлось перемещать отверстия, чтобы они совпали. Возможно, дело также в допуске отверстий в принтере. Я не уверен.

Однокомпонентная версия:

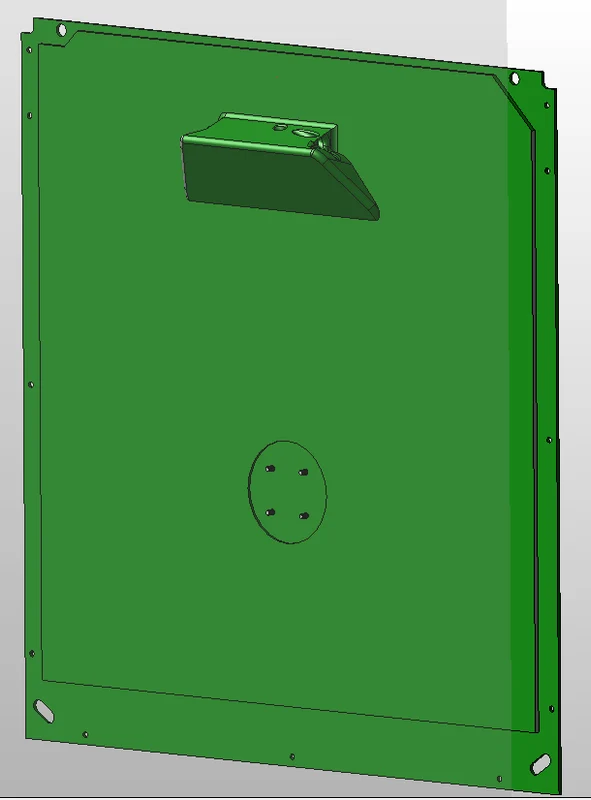

Монолитный вариант детали достаточно большой, поэтому его нужно распечатать на большом принтере. Я использовал Sovol SV08 Max. В большой цельной версии я переместил держатель катушки ближе к низу, что показалось хорошей идеей.

Версия из четырех частей:

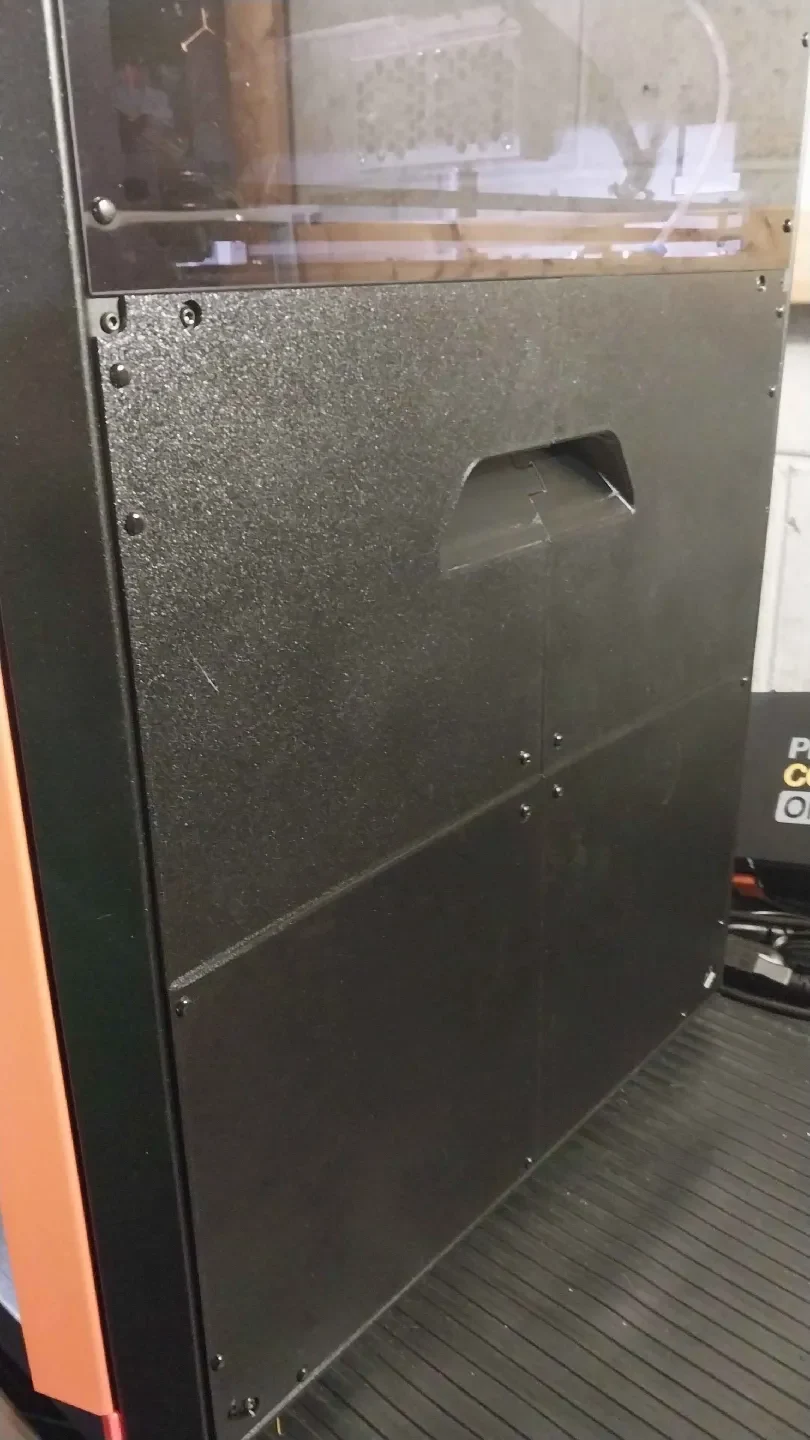

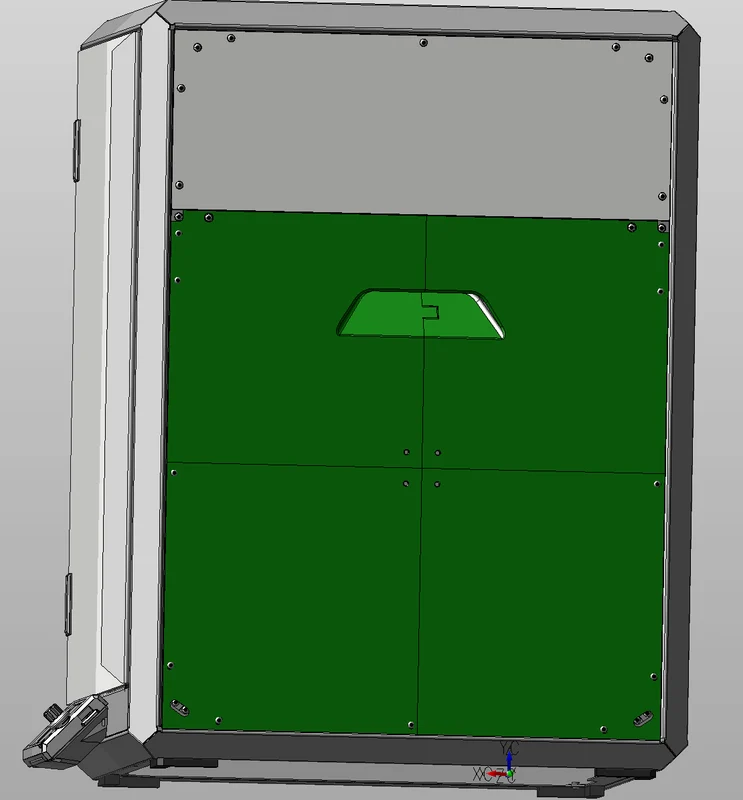

Я разработал версию из четырех частей с несколькими взаимосвязанными выступами, чтобы добавить прочности. Я думаю, что он делает то, что должен, и его можно распечатать на принтере обычного размера с печатной платформой 256 мм. Я переместил держатель катушки ближе к центру, чтобы он мог удерживать пластины вместе.

Я распечатал прилагаемый файл 3MF на Core One L, и детали работали прекрасно.
Они работали так хорошо, что я заменил на своем принтере детали, которые я напечатал на своем Sovol SV08 MAX, на детали Prusa. Они выглядят намного красивее. Я напечатал деталь из ABS за 5,5 часов при температуре камеры 55°C с установленной этой версией, а детали из PETG даже не нагрелись на ощупь.
