Чехол для щита "Монома норны" x 3
Футляр для щита Monome norns
Для щита монома норн я сделал три футляра с разными профилями. Модели подходят для Raspberry Pi 3B+, но, надеюсь, они могут подойти и для других версий.

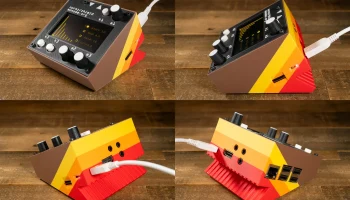

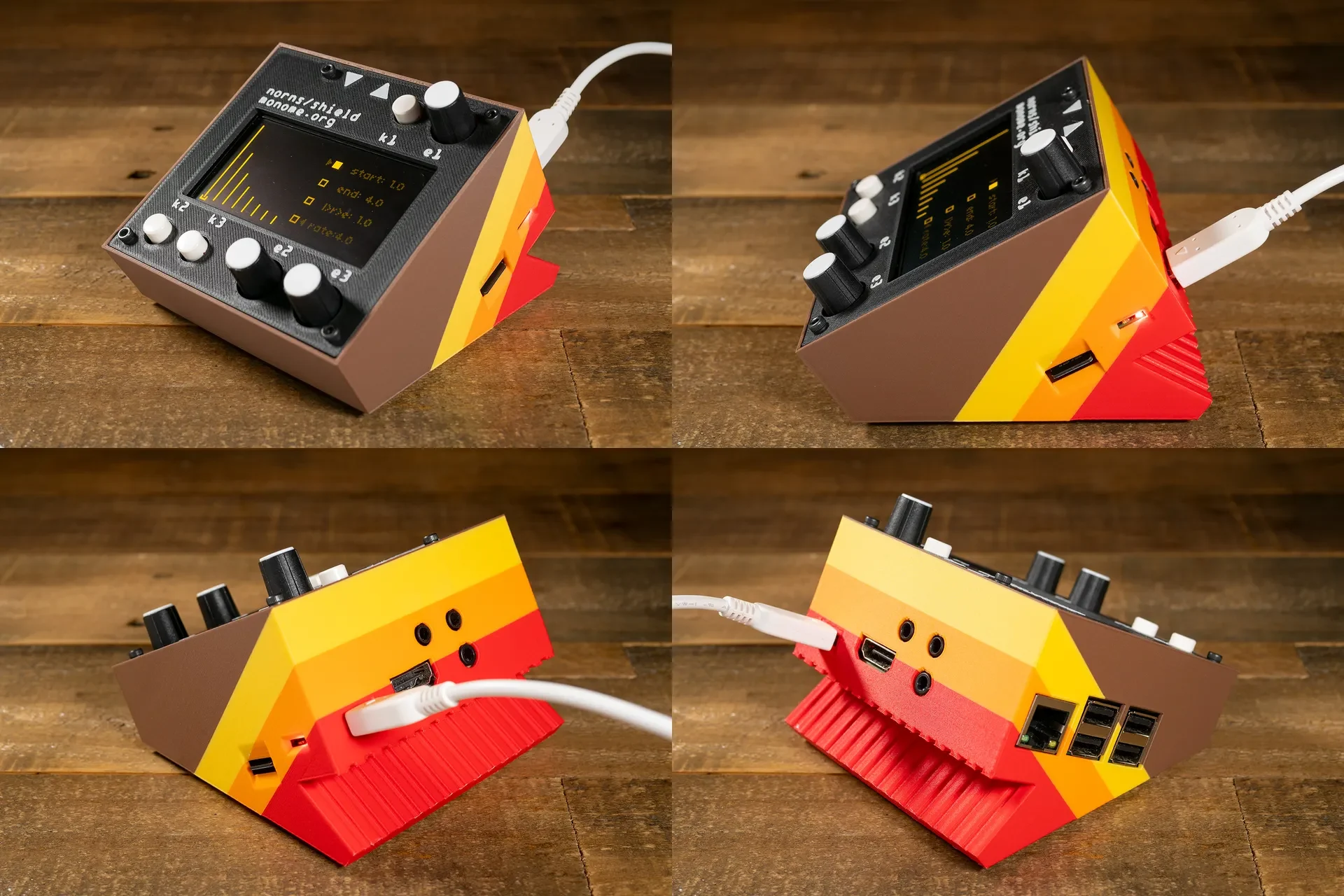

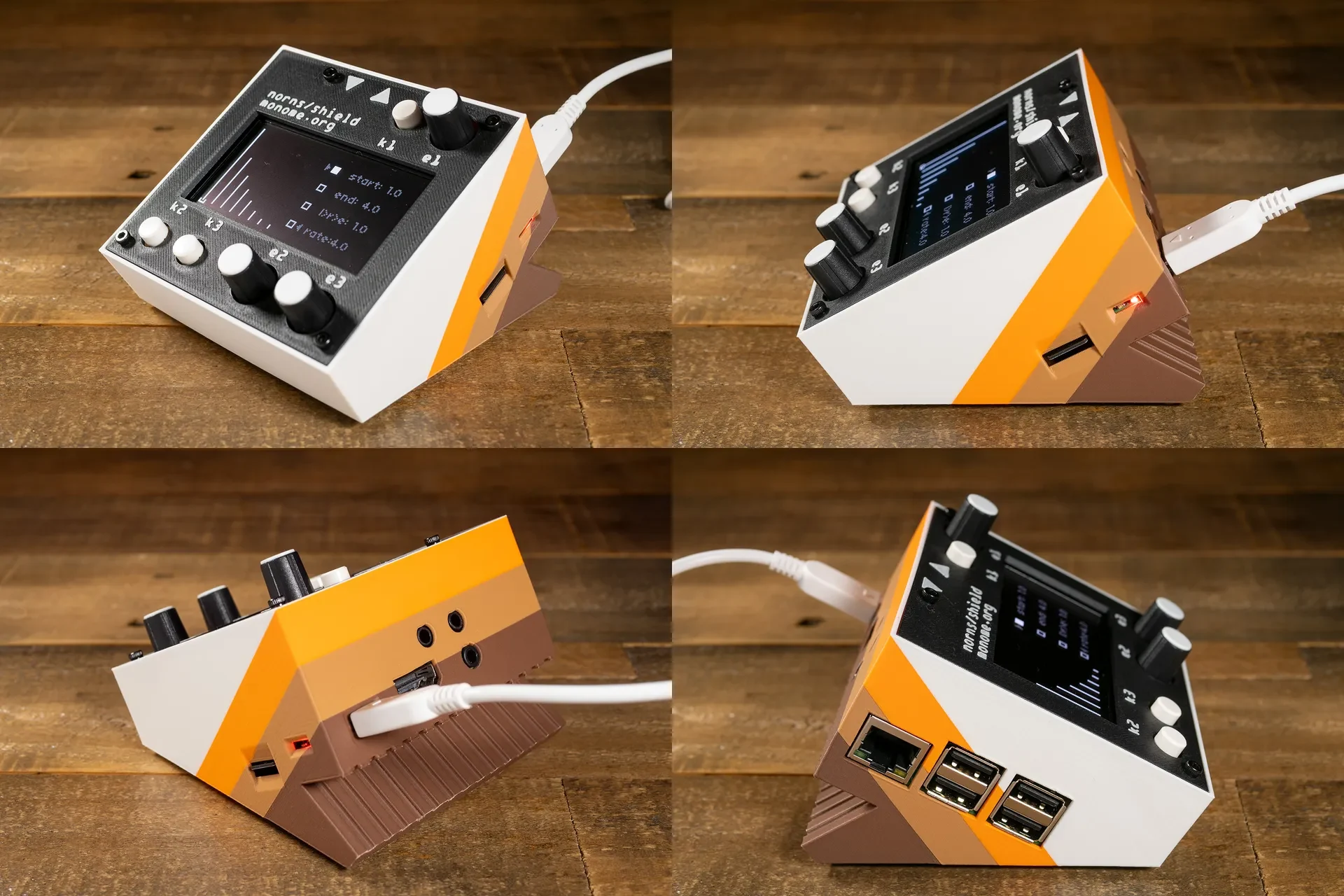

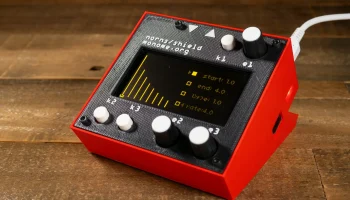

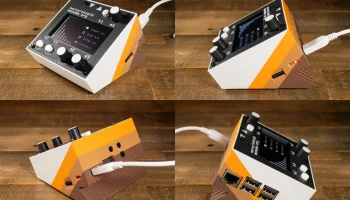

Moog расположен под углом 30 градусов и имеет выступ сзади для поддержки корпуса.

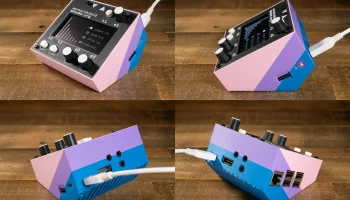

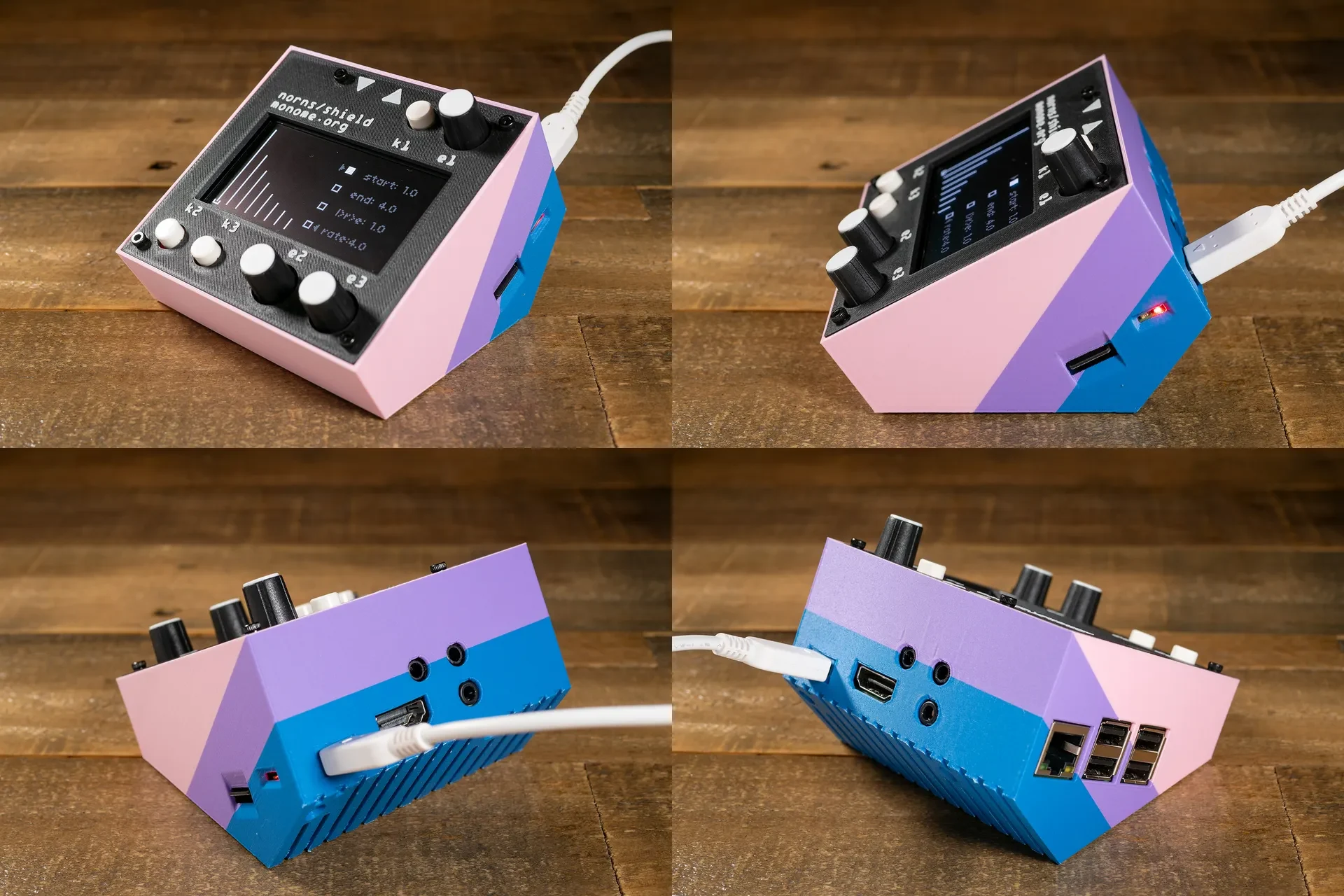

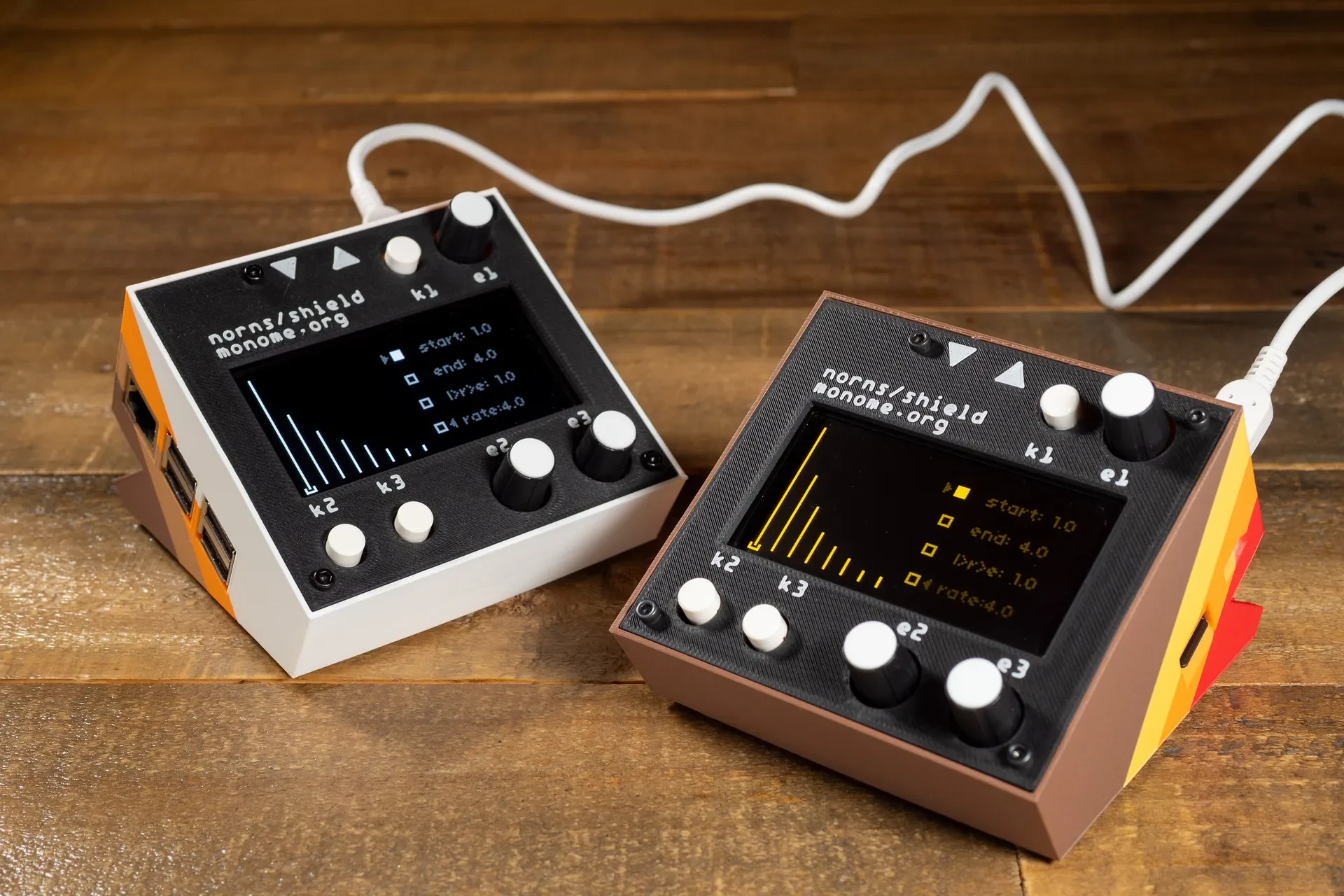

Клин также угловой. Однако он может опрокинуться назад, если верхняя клавиша ( K1 ) нажата спереди, а не сверху.

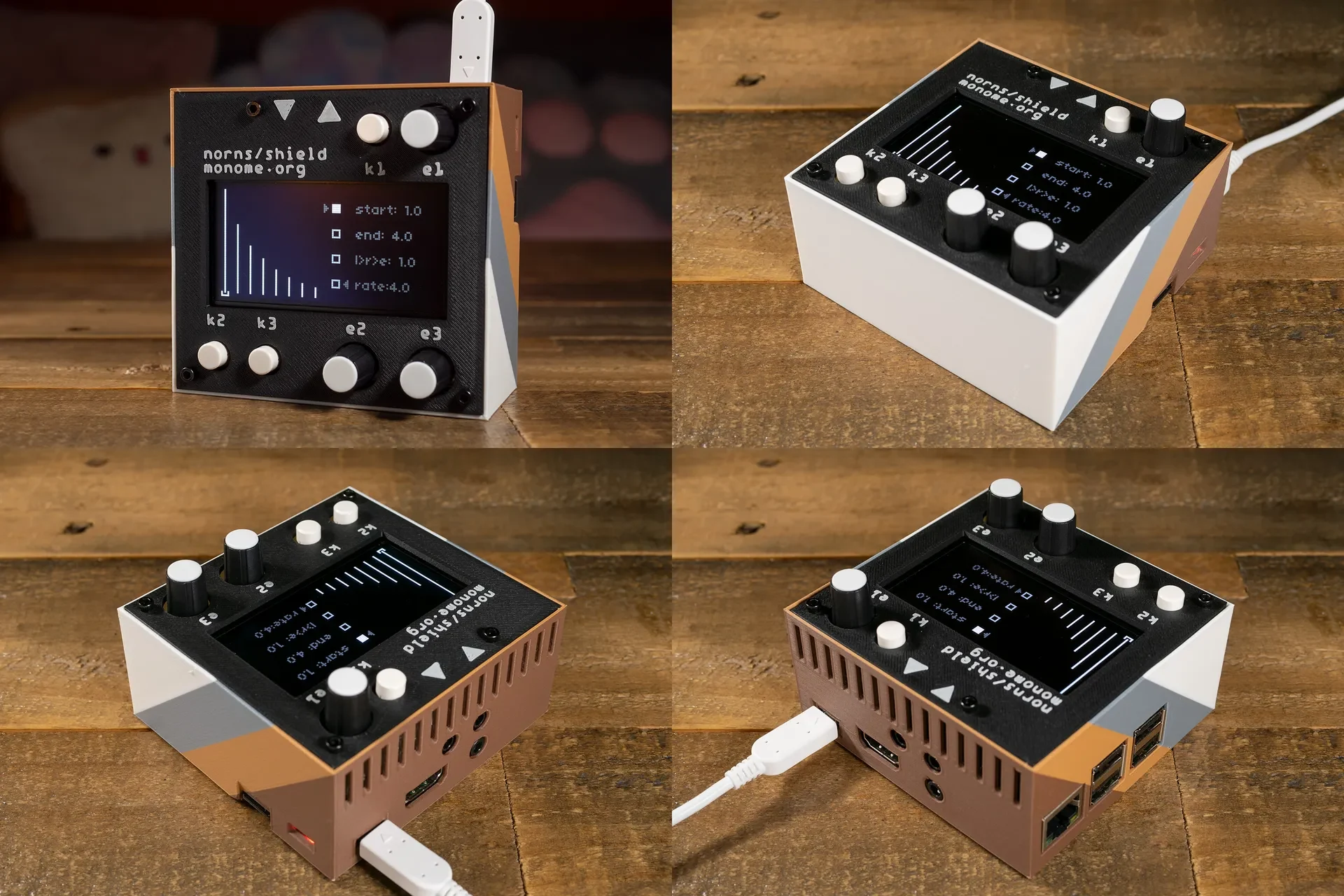

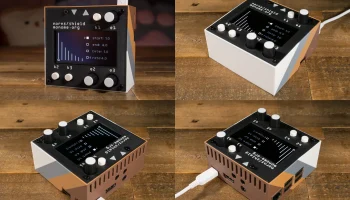

Коробка лежит ровно и является самой тонкой версией.

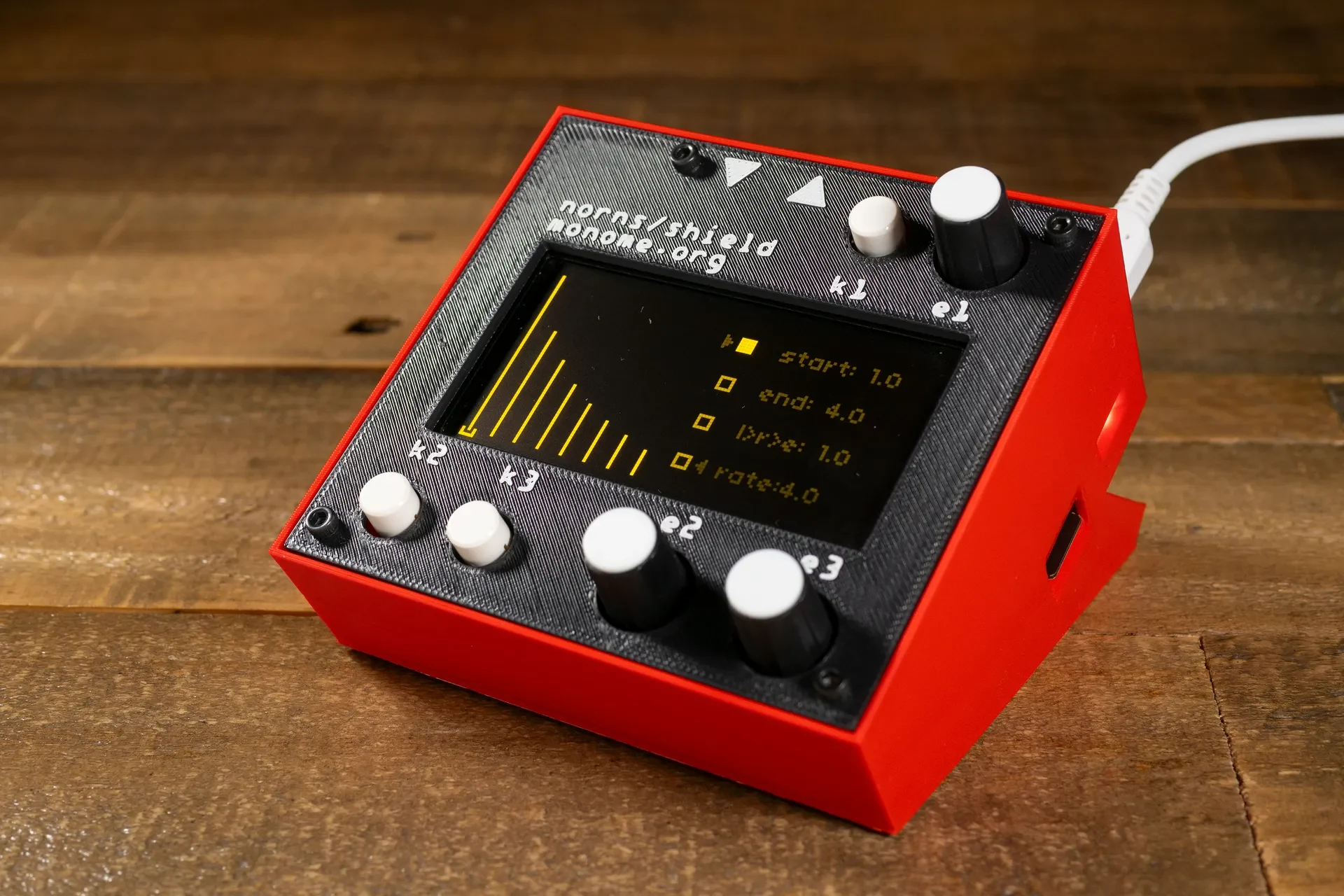

Передняя панель подходит для всех моделей, а также имеется дополнительный графический файл. Высота графической модели составляет 0,2 мм, а ширина символов — около двух строк (при использовании сопла диаметром 0,4 мм).
3D-печать
Moog и Wedge можно напечатать нижней частью к рабочей пластине без какой-либо поддержки, но их также можно расположить на рабочей пластине таким образом (я сделал это так, потому что хотел напечатать полосы под таким углом):
Примечание. Для модели Moog требуется тонкая опора вдоль одного края и, возможно, моя модель поддержки, изготовленная на заказ (я сам не пробовал печатать Moog без нее, поэтому не могу сказать, возможно ли это). Процесс печати Муга таким способом примерно такой же, как и для Коробки, который описан ниже.
Однако Box требуется опора почти для всех отверстий. Если коробка напечатана под углом 45 градусов, для этого потребуется только моя специальная модель поддержки. Обратите внимание, что эта модель поддержки оптимизирована для сопла диаметром 0,4 мм. Вот как я это делаю в OrcaSlicer:
Импортируйте обе модели одновременно.
Нажмите «Да» при появлении запроса. Это сгруппирует модели вместе, но вы по-прежнему сможете выполнять индивидуальные настройки для каждой модели.
Переориентируйте группу, как показано на рисунке.
Переключитесь из режима «Глобальный» в режим «Объект» на вкладке «Процесс». Выберите модель опоры в списке и убедитесь, что она имеет только одну настенную петлю. Когда печать будет завершена, вам не понадобится инструмент для разделения моделей, и на корпусе не останется следов. На изображениях выше показано, как модели разрезаются с помощью двух стенных петель по сравнению с одной стенной петлей. Одна настенная петля заставит модели только касаться друг друга, а не соединять их вместе. Вы можете установить очень низкое значение заполнения для поддержки — многого не нужно.
Сборка
Во всех случаях одинаковые требования. Вам понадобится:
2 проставки с резьбой M2,5 длиной 16 мм.
2 проставки с резьбой M2,5 длиной 15 мм.
2 распорных винта M2,5 длиной 15 мм.
4 винта M2,5 длиной не менее 4 мм.
4 винта M2,5 длиной не менее 6 мм (или используйте 8 из них и пропустите винты длиной 4 мм).
Прежде чем начать — УДАЛИТЕ SD-КАРТУ! Если этого не сделать, вы можете повредить устройство считывания карт. Я усвоил это на собственном горьком опыте. Корпуса очень тонкие, поэтому места для маневра не так много. Отверстия для всех соединений на корпусах скошены внутри, чтобы облегчить сборку, но перед началом сборки вам придется отделить печатную плату Norns от Raspberry Pi. Совет: Соберите и разберите карты пару раз, пока они не войдут друг в друга плавно.
Вверните два проставочных винта диаметром 15 мм в резьбовые проставки диаметром 16 мм в двух задних отверстиях печатной платы norns. Проставки толщиной 16 мм должны находиться на нижней стороне.
Закрепите две проставки диаметром 15 мм винтами диаметром 4 мм в передние отверстия на передней панели.
Вставьте Raspberry Pi в корпус. Это должно быть довольно легко. Просто осторожно пошевелите его, пока он не встанет на место.
Теперь самое сложное. Вставьте печатную плату norns так, чтобы гнездовой разъем совпал с контактным разъемом Raspberry Pi. Осторожно надавите на печатную плату Norns вниз, пока она не встанет полностью. Пока ничего не соединяйте.
Проверьте, работает ли норн. Вставьте SD-карту и подключите USB-разъем питания. Если на экране появляются первые искры, все в порядке. В противном случае возможно, вы неправильно подключили заголовки. Возможно случайное смещение заголовков на одну строку. Если это так, перейдите к разделу разборки ниже.
Усыпите норны и вытащите USB-кабель. Вставьте винты диаметром 6 мм в отверстия на нижней стороне сзади и затяните их.
Вставьте переднюю панель. Вставьте винты диаметром 6 мм в два оставшихся отверстия.
