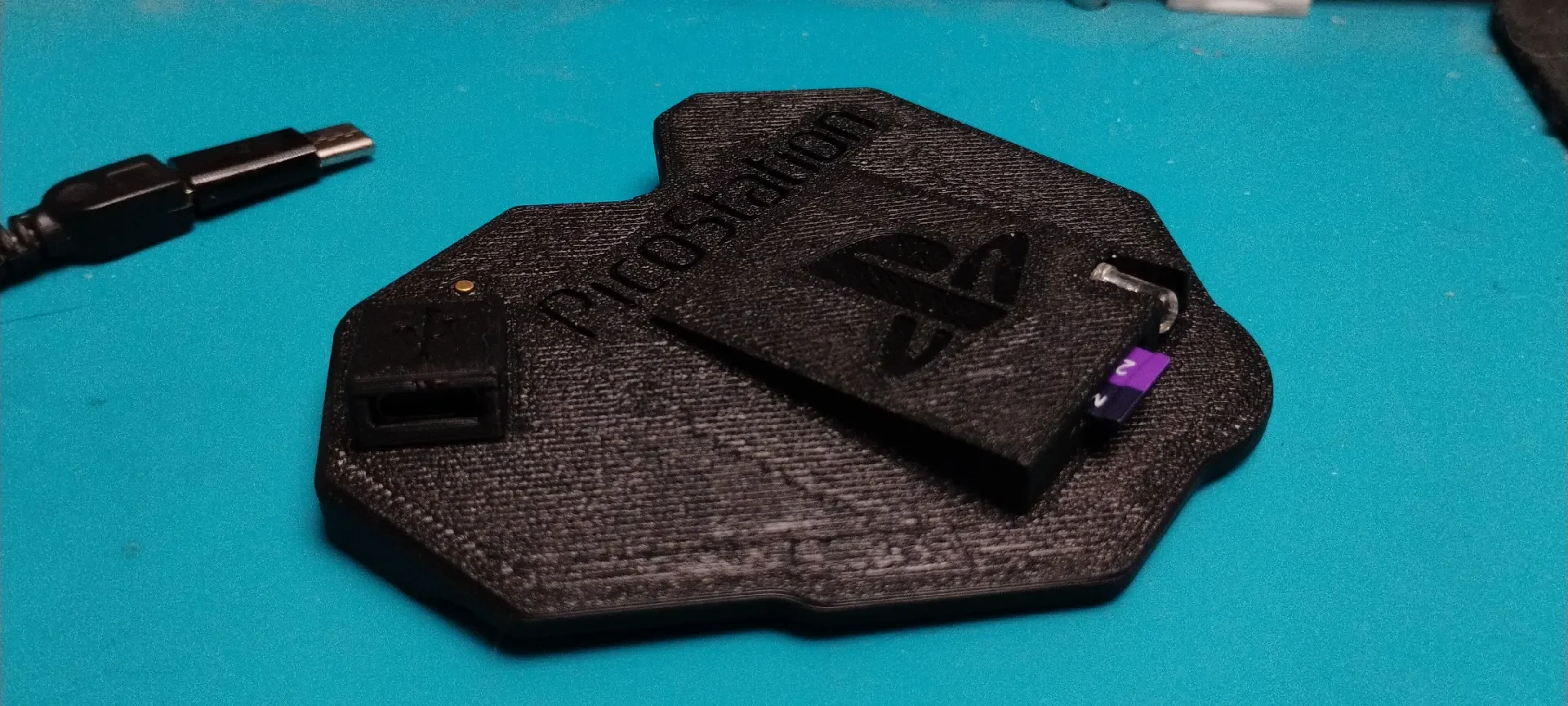

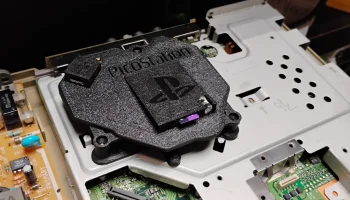

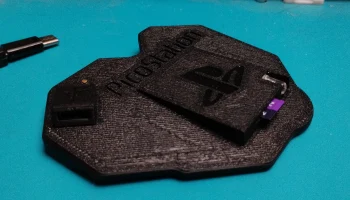

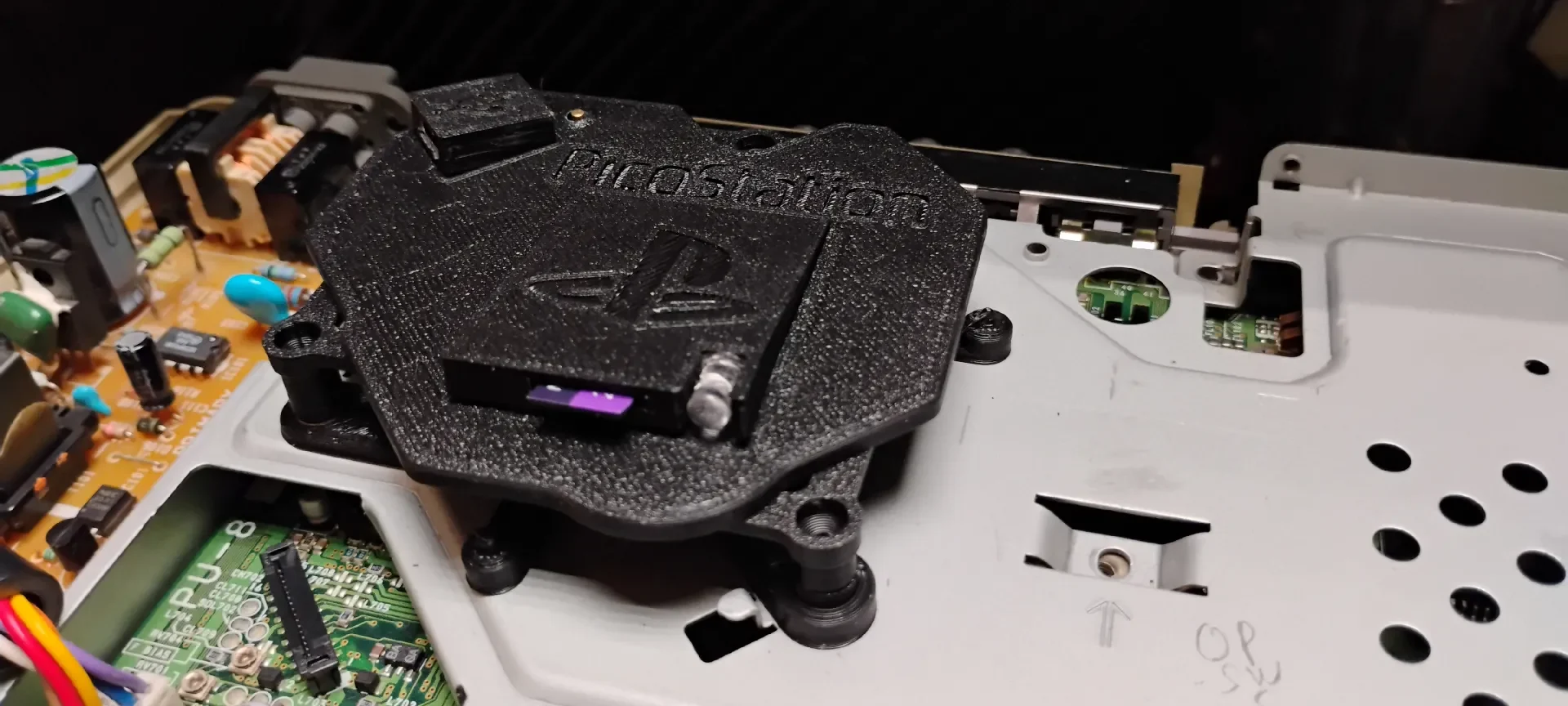

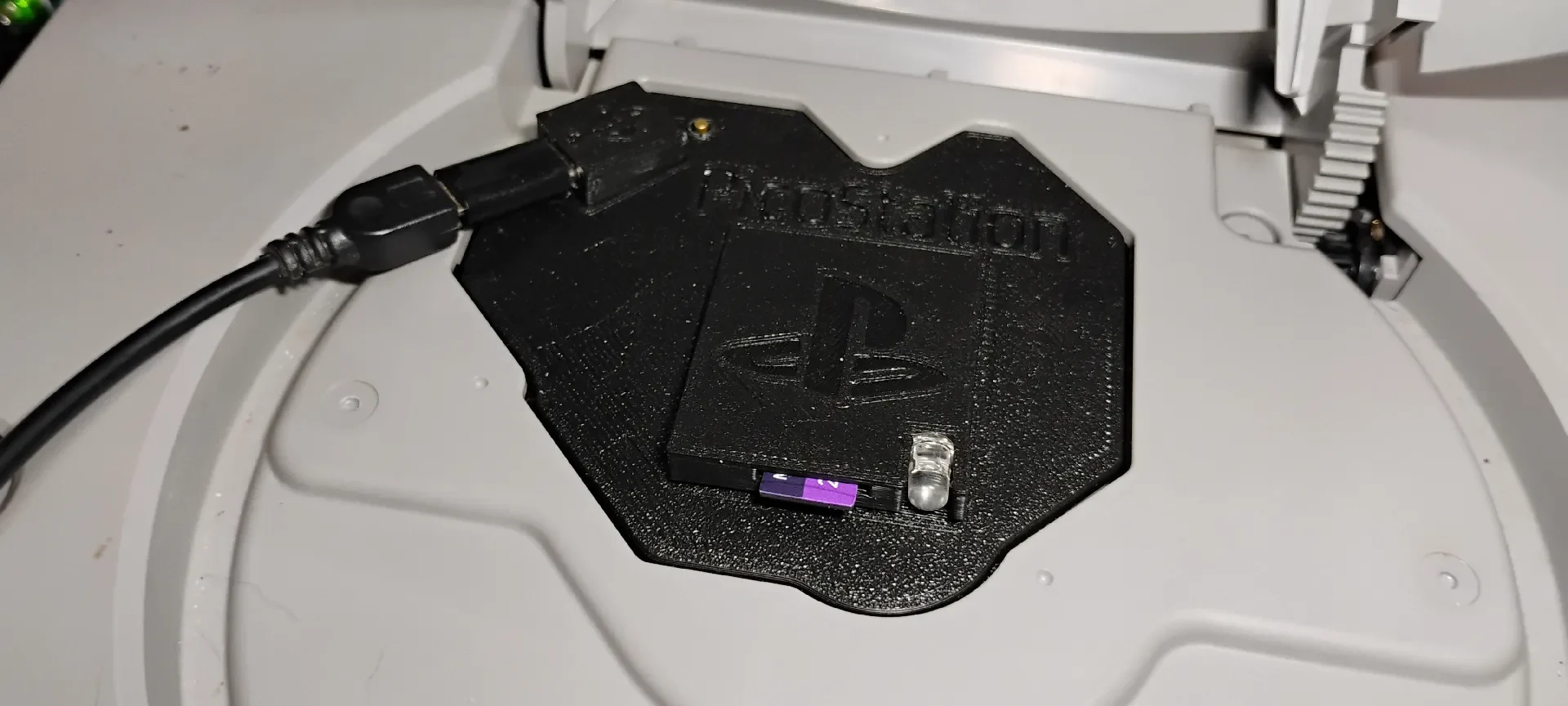

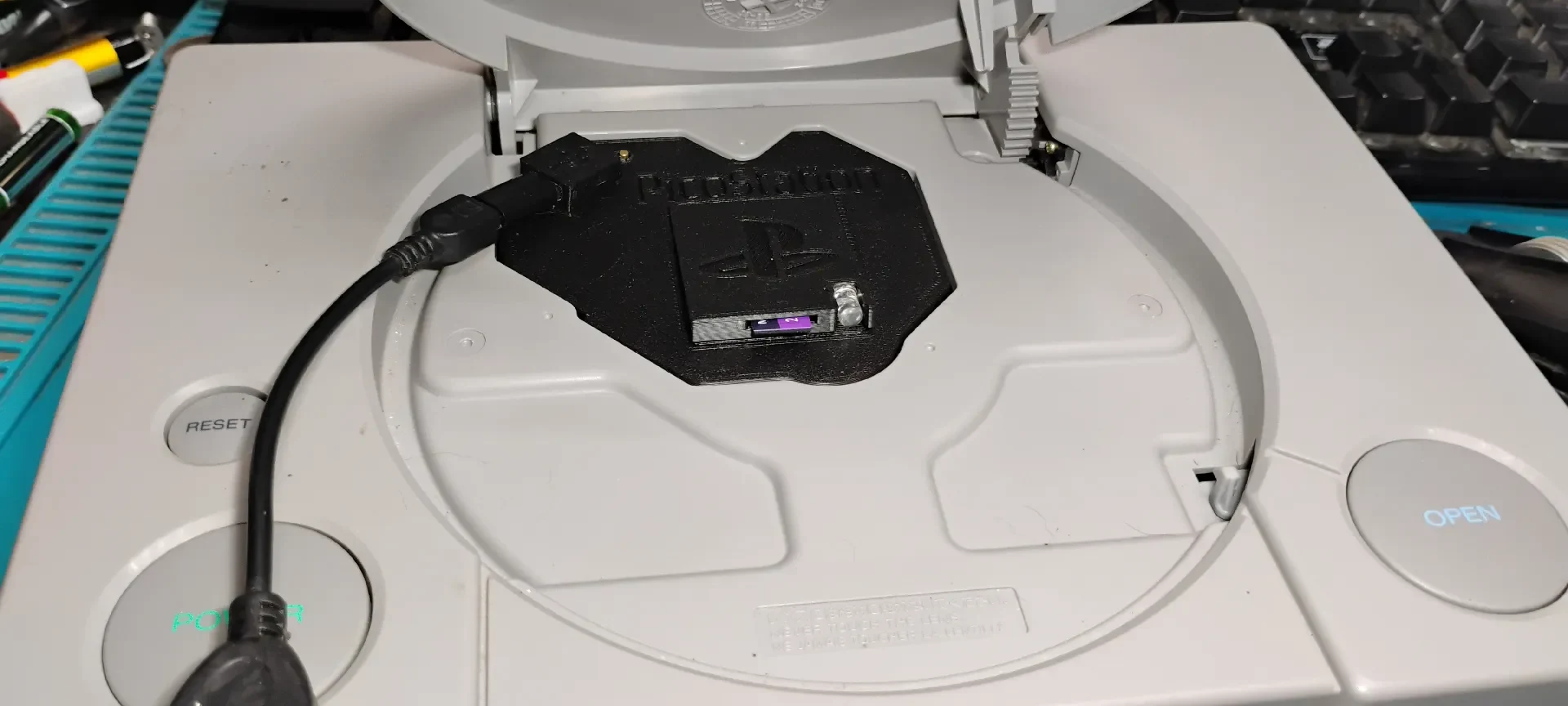

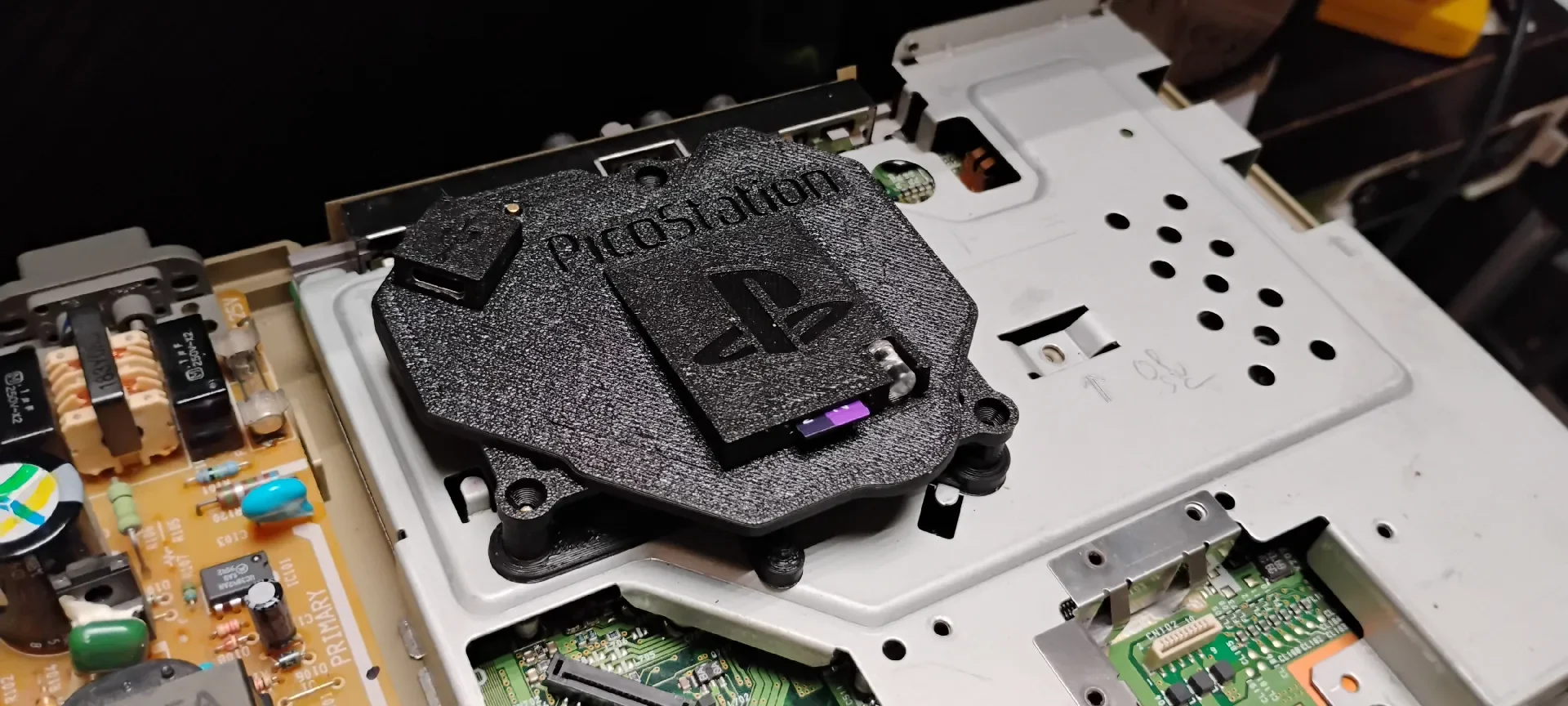

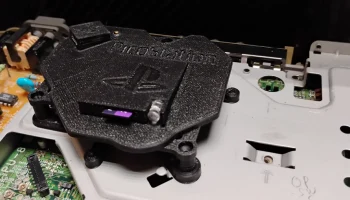

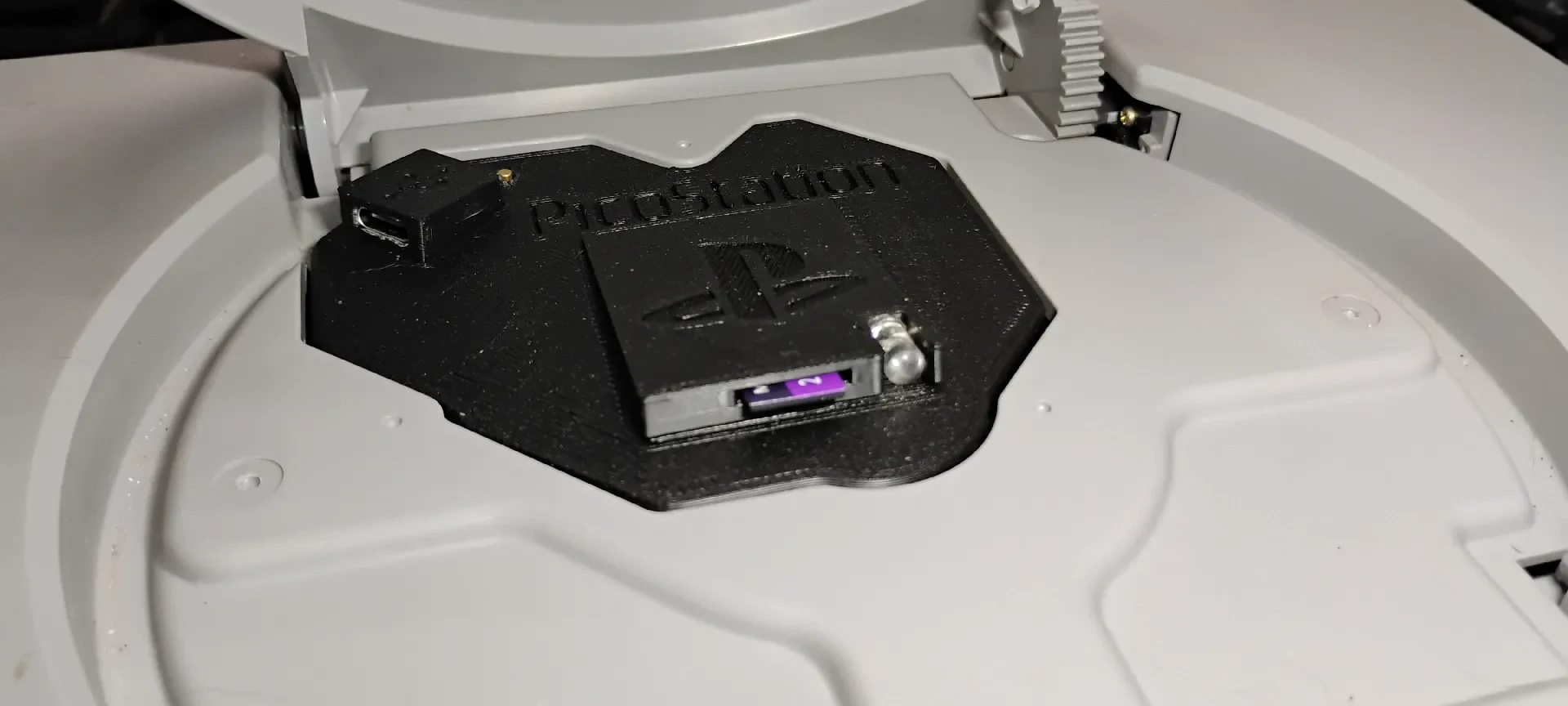

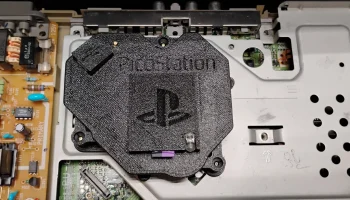

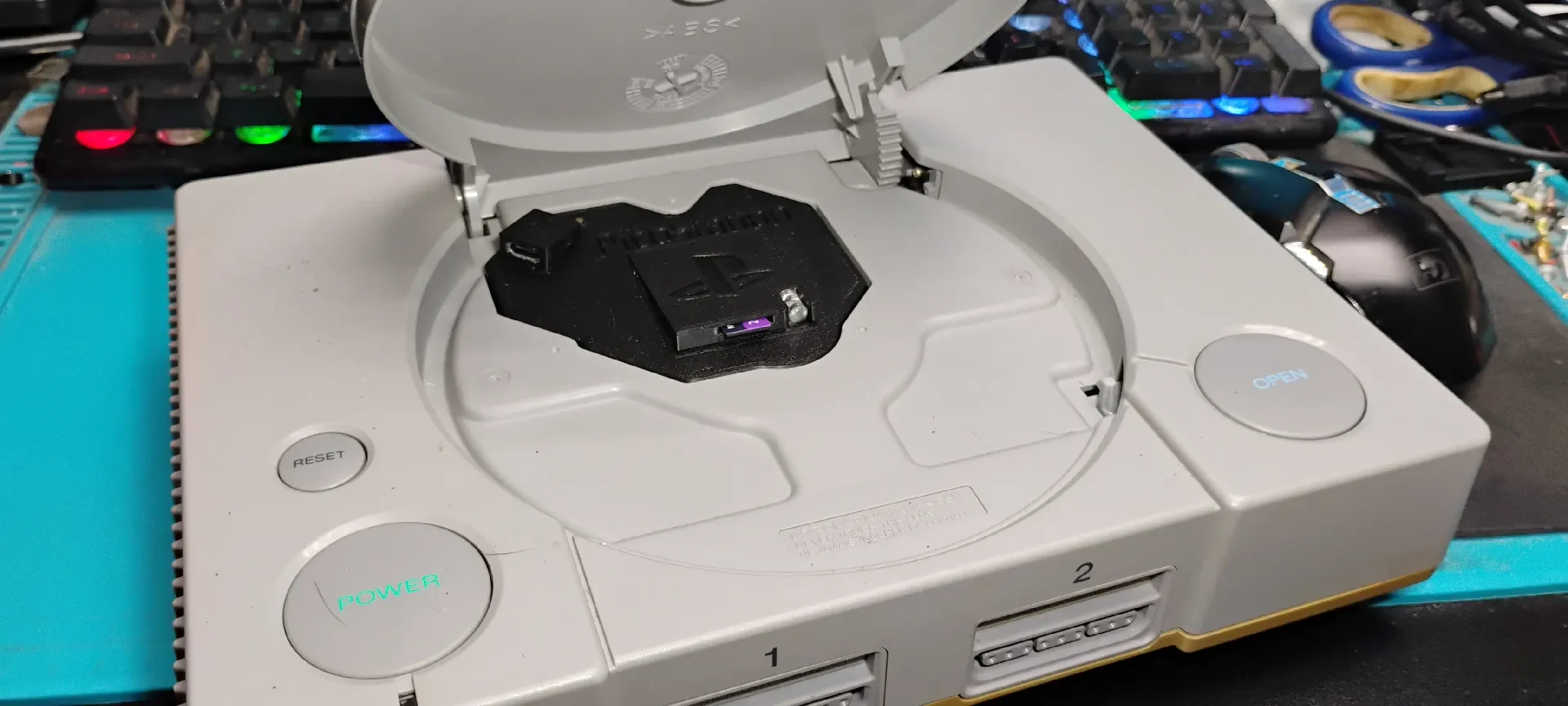

PlayStation 1 - монтажный кронштейн PicoStation (SCPH-1001)

Этот кронштейн был переработан для PicoStation и охватывает только «phat» PS1 1XXX (PU-8) просто потому, что на данный момент у меня нет другой материнской платы, совместимой с самим модом. Множество 7501, но, к сожалению, ни один из них не поддерживает его.

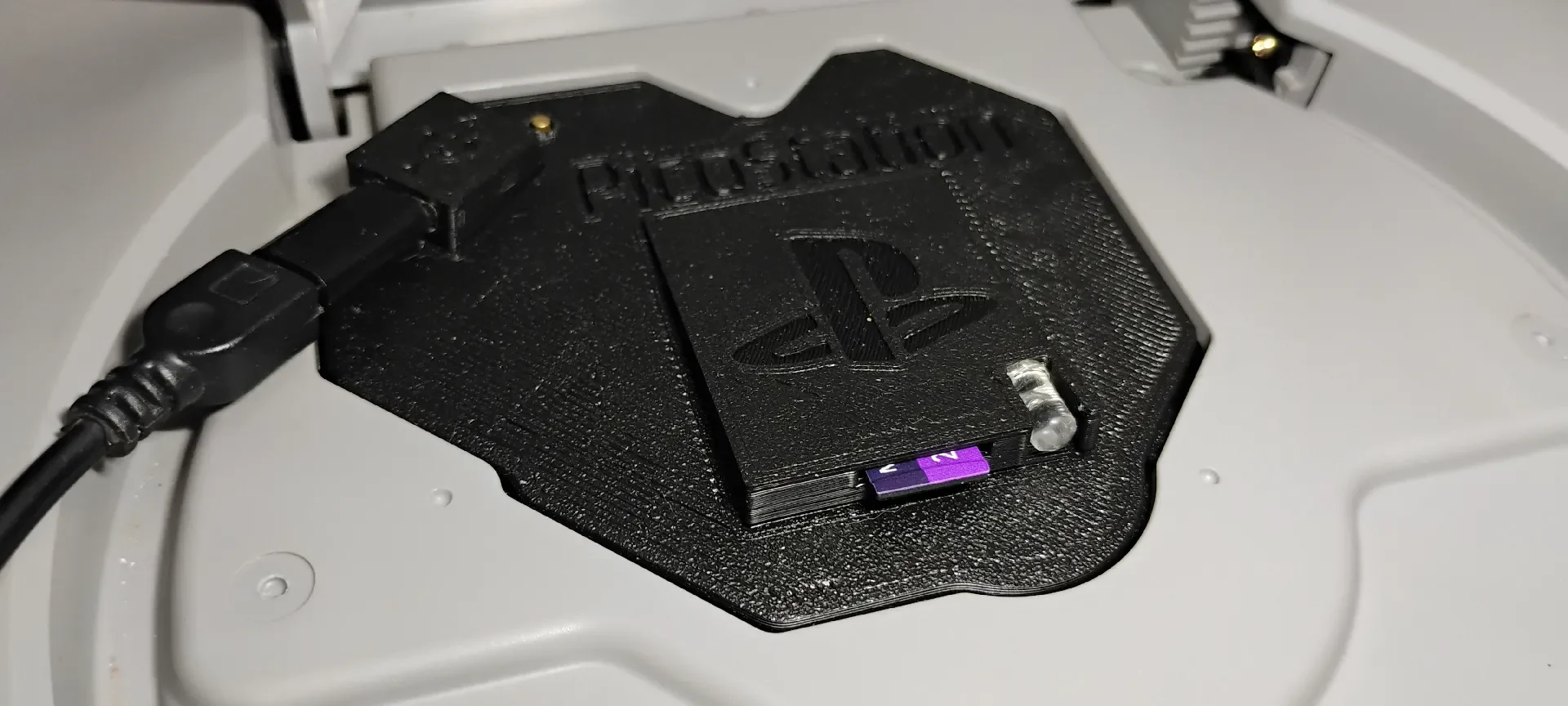

Заплатив кучу денег и имея за плечами несколько XStation, я уже давно хотел попробовать. Я также не хотел осквернять аудиофильскую консоль, но лазеры в наши дни умирают, поэтому у меня под рукой была одна, которая годами просто пылилас��. Я медленно работал над этим, и на этом пути меня удерживало множество вещей, таких как замена колпачков, подготовительная работа по поднятию ножек чипа и все такое. У меня также не было под рукой более крупного модуля для полноразмерных SD-карт, так что, думаю, вам придется с этим разобраться! Также обратите внимание, что модуль SD НЕ использует расширение в этой модели. Он предназначен для использования непосредственно в верхнем кронштейне. Я рекомендую использовать штыревые/гнездовые разъемы для быстрого отсоединения в качестве удобства обслуживания консоли в дальнейшем.

Схемы схвачены отовсюду. Респект сообществу, но еще многое не доступно в понятном виде. Мне все еще нужно вернуться к этому и вырезать то, что не нужно, и включить некоторые другие, но я пока включу то, что собрал, в раздел файлов. Вот один из таких полезных ресурсов.

Этот проект был основан на монтажном кронштейне XStation от RetroGameRevival. Я не смог найти ничего приличного для PicoStation, и это, пожалуй, лучшее, что я смог найти для XStation, поэтому я предпочел его всем остальным.

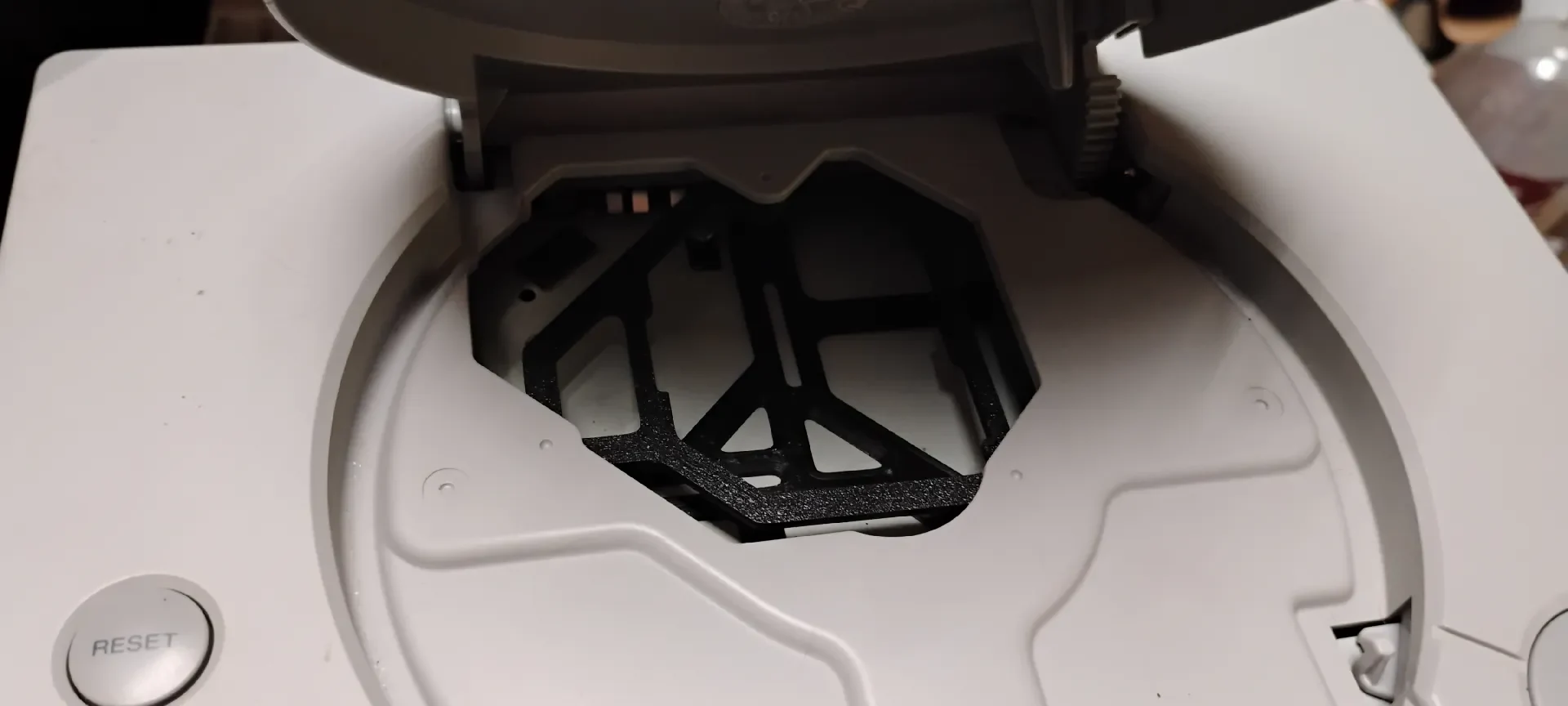

Обратите внимание, что часть кнопки «раздвижная дверь» необходимо подпилить, чтобы она правильно подошла. Немного сложно встать на место.

Именно такие тактовые переключатели я использовал. Кнопка 3 мм.
Это разъемы USB-C, которые я использовал. (4 контакта с небольшими выемками сбоку)
