Выключатель Creator 5 Pro для приточного вентилятора камеры
Видео на YouTube:
Выключатель Creator 5 Pro (C5P) для приточного вентилятора камеры. C5P объединяет управление приточным вентилятором камеры и вентилятором рециркуляции камеры (фильтром). Вы не можете запускать их отдельно. Когда вы устанавливаете высокую температуру камеры и печатаете инженерные нити и хотите, чтобы фильтр рециркуляции камеры работал на высокой скорости… поскольку он соединен с впускным вентилятором камеры… впускное отверстие камеры будет всасывать холодный воздух, и принтер выключится из-за разницы температур.
Этот переключатель электрически отключает приточный вентилятор камеры.
ПРИМЕЧАНИЕ. Я не претендую на безопасность принтера и понятия не имею, как это повлияет на вашу гарантию.

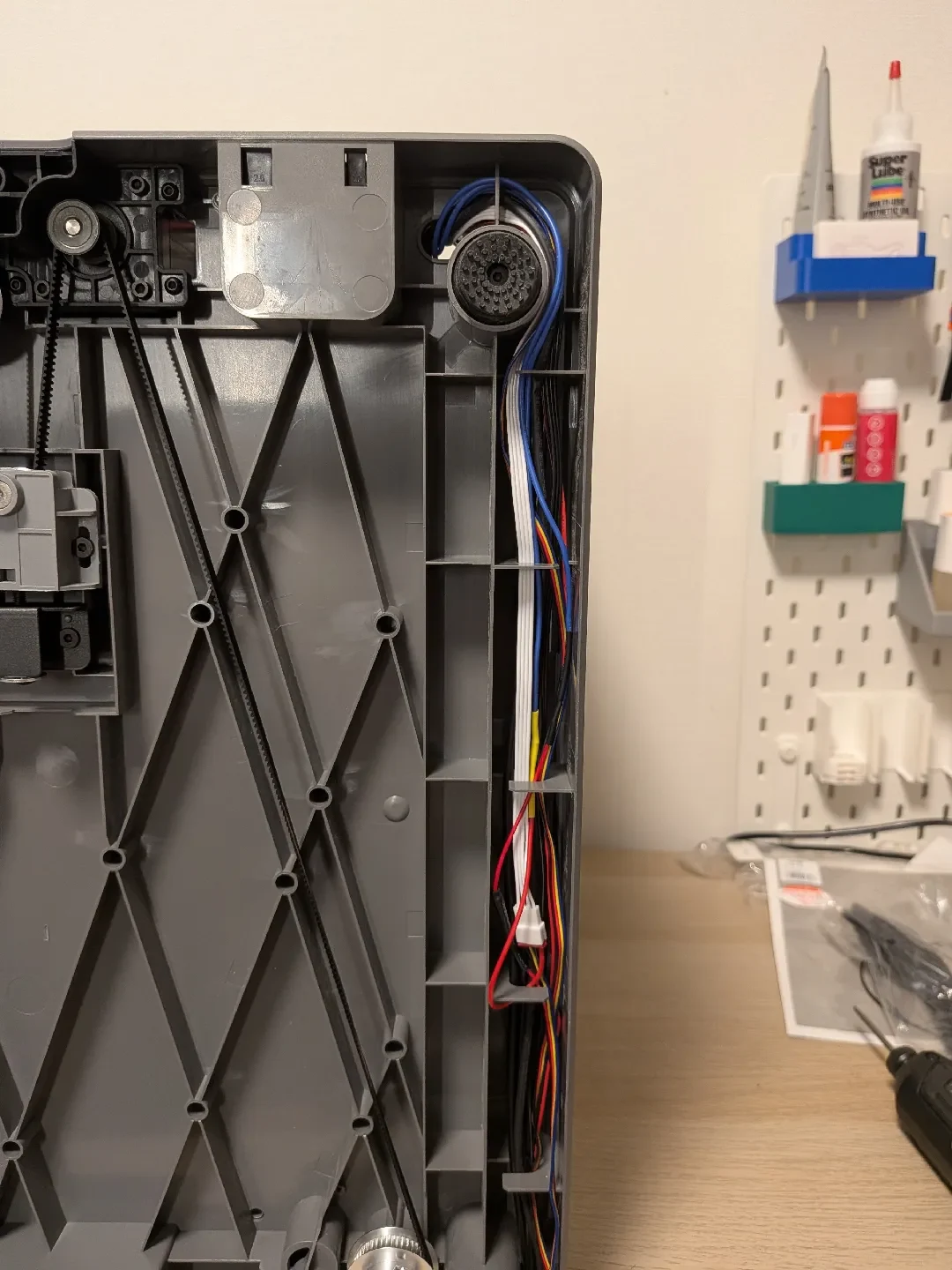

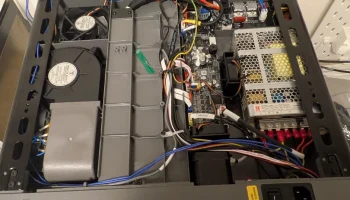

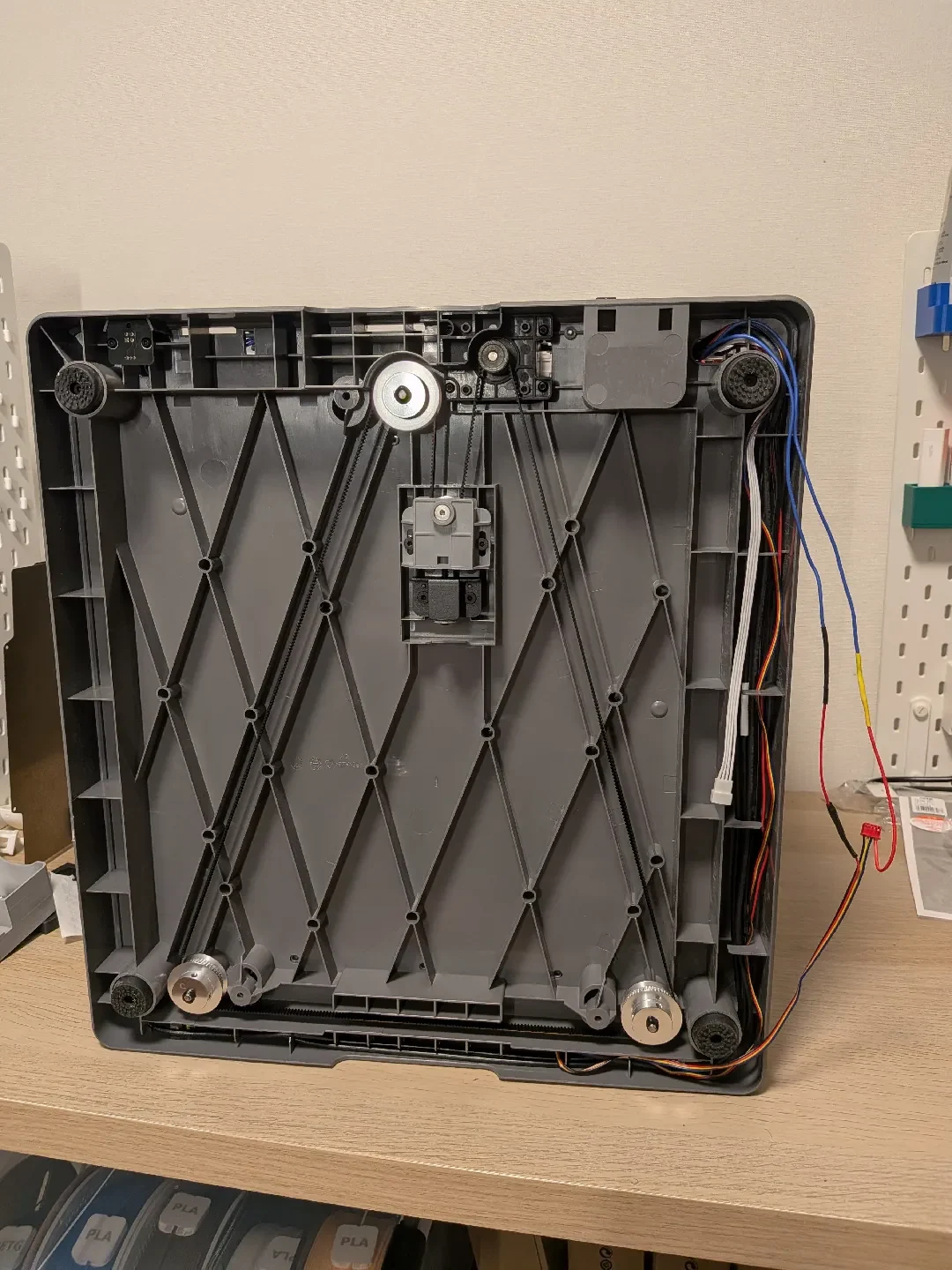

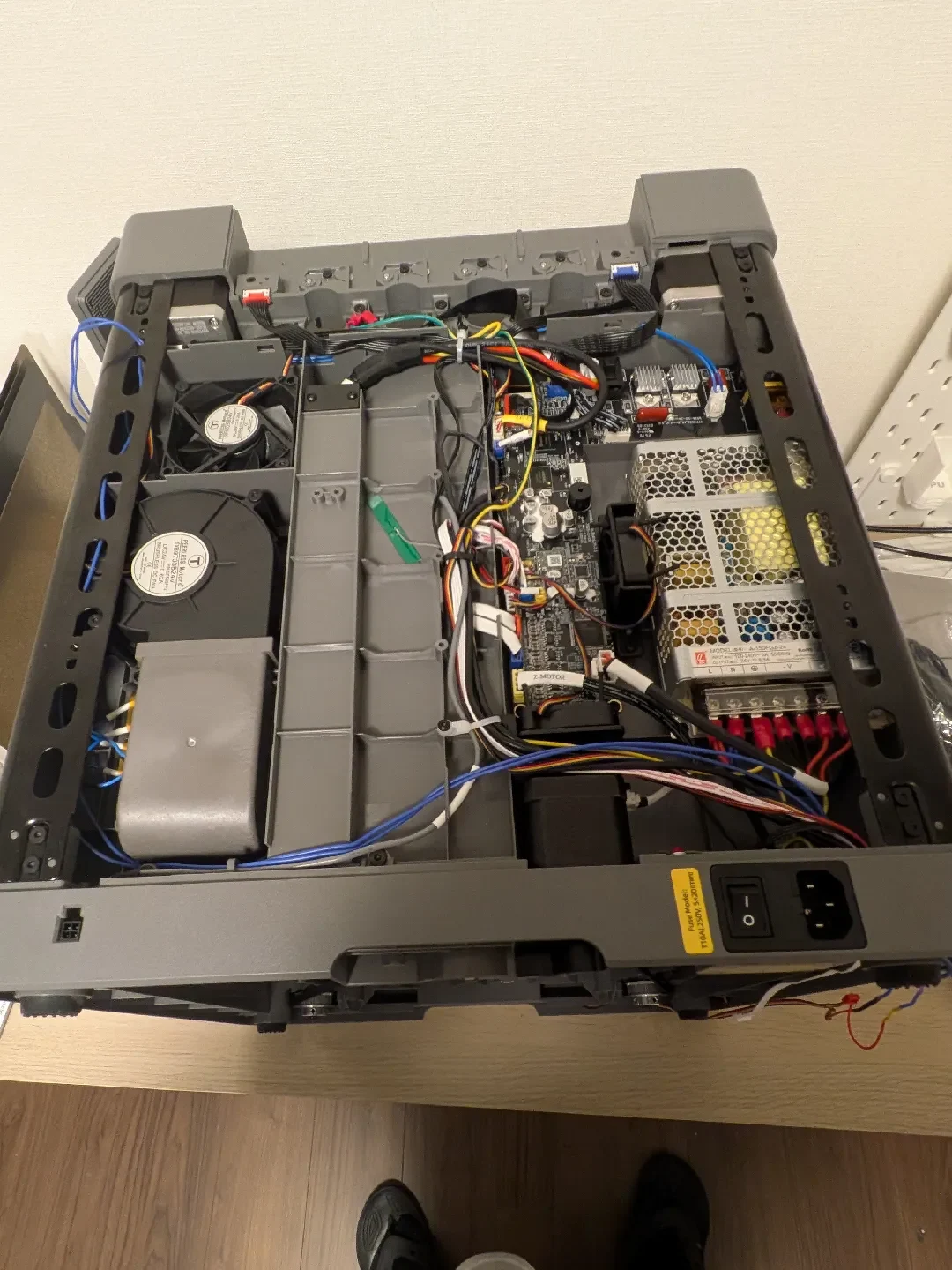

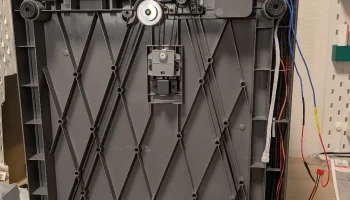

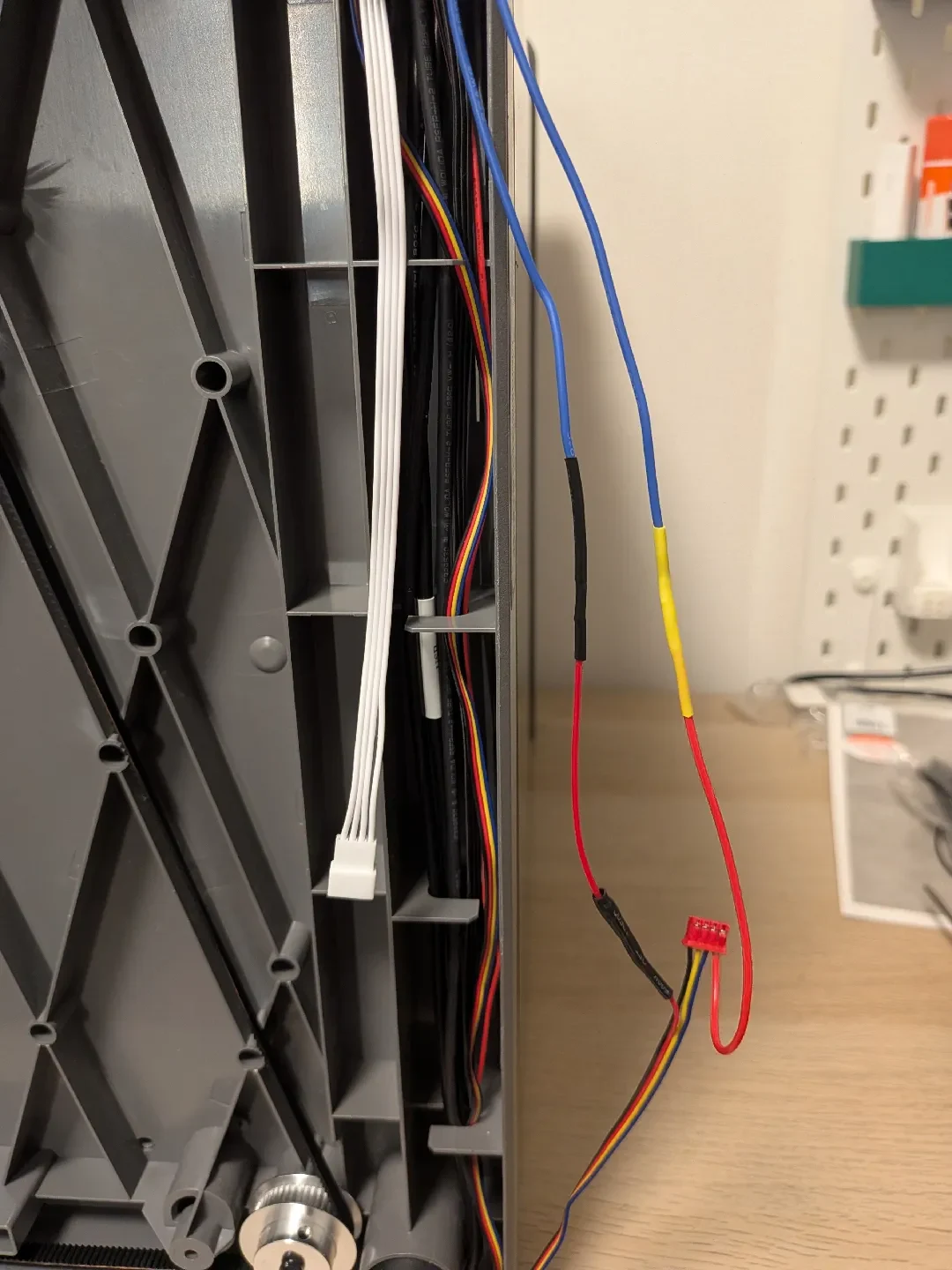

Сзади под принтером имеется 4-проводной мини-разъем. Это идет от материнской платы к приточно��у вентилятору. Вам необходимо включить переключатель последовательно с питанием вентилятора. Я сделал это так, но есть много способов сделать это:
1) Я вытащил провод питания из 4-контактного мини-разъема (остается провод с гнездовым разъемом DuPont).
2) Я вставил провод разъема DuPont «мама» вместо штатного провода, я вставил его в 4-контактный мини-разъем «папа».

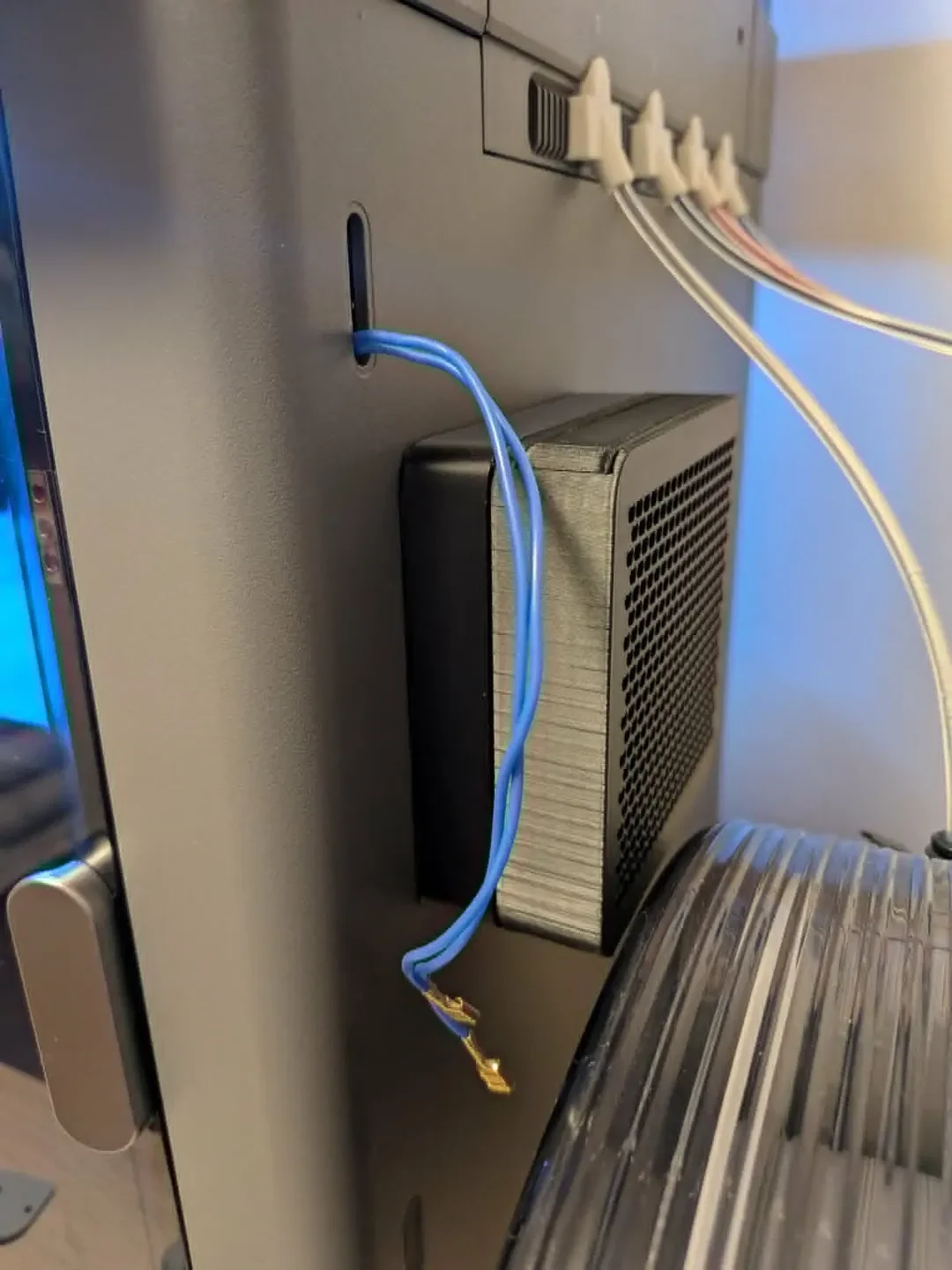

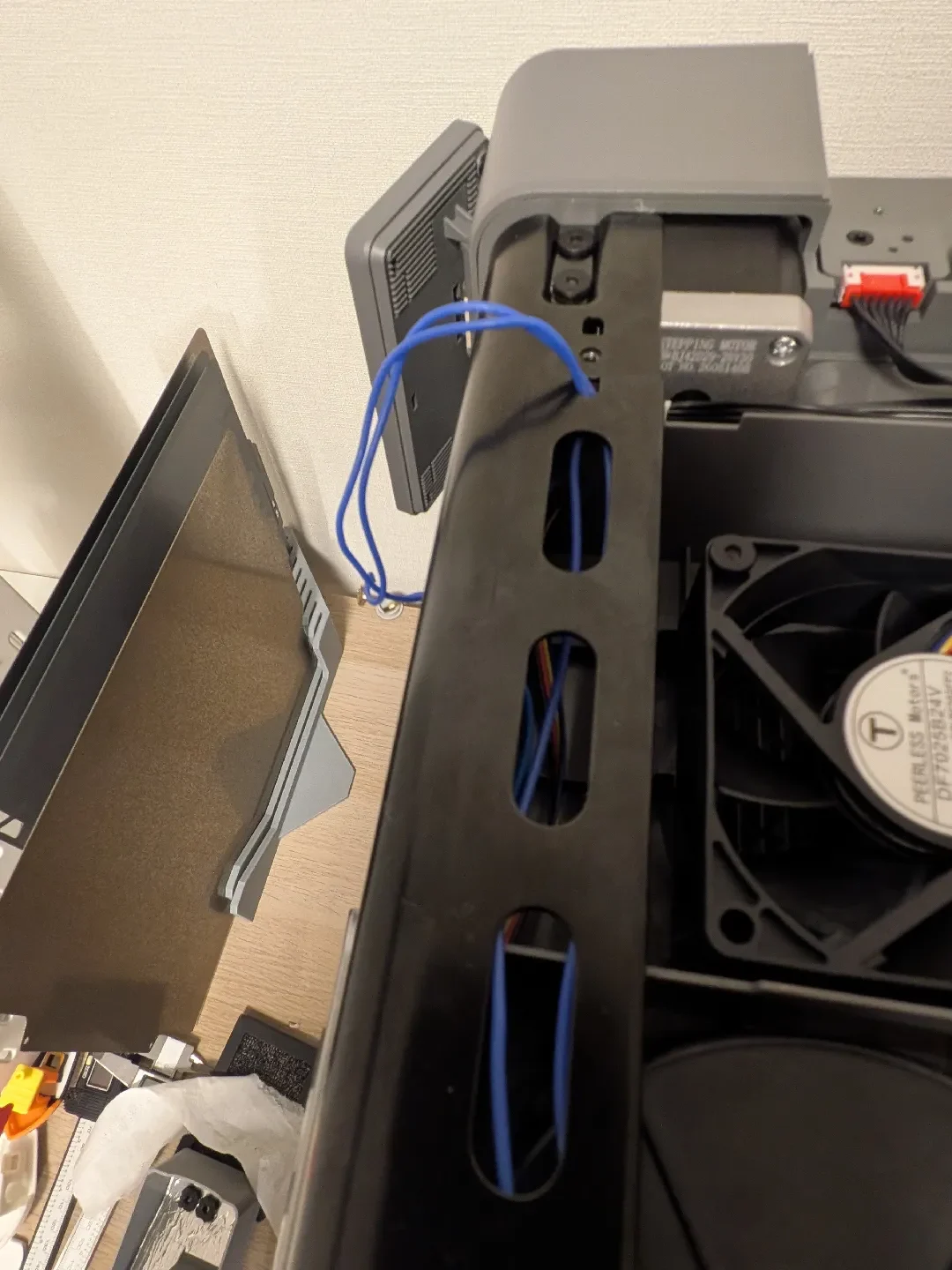

3) Я снова соединил 4-проводной мини-разъем «папа» и «мама» и подключил переключатель последовательно с теперь оголенными проводами.
Переключиться с Amazon: https://www.amazon.com/Bawkars-12V-24V-Harness-Waterproof-Universal/dp/B0FZKRZ45J/ref=sr_1_29?crid=X6SNF5G5QSBS&dib=eyJ 2IjoiMSJ9.a9NqD6FynmJmYp8IA195wOV6Nw4stqYMIum90ydro0NSkXufy50UHG7KiMU8jsS5lctigJ0ow3kY100aYio6eE5xuS-YiUAJxWeHhMAvxUYg1mSNQ_ogtv HdboP4x4KJK7oaIcEYlx58r-9p0-dS_rrz_USaFrUuWH-v_4EfZTLT2iLPnnrfBu244clzDZSNxRKRflwudx2ClX3Fw7az5A.NbErBq-8v9ppH6UFpG1MvN2-KVtwKIN yK1lK3mh6R8A&dib_tag=se&keywords=12v+24v+dc+switch&qid=1784694923&sprefix=12v+24v+dc+swit%2Caps%2C381&sr=8-29&xpid=B9JZp6ITYj7G0

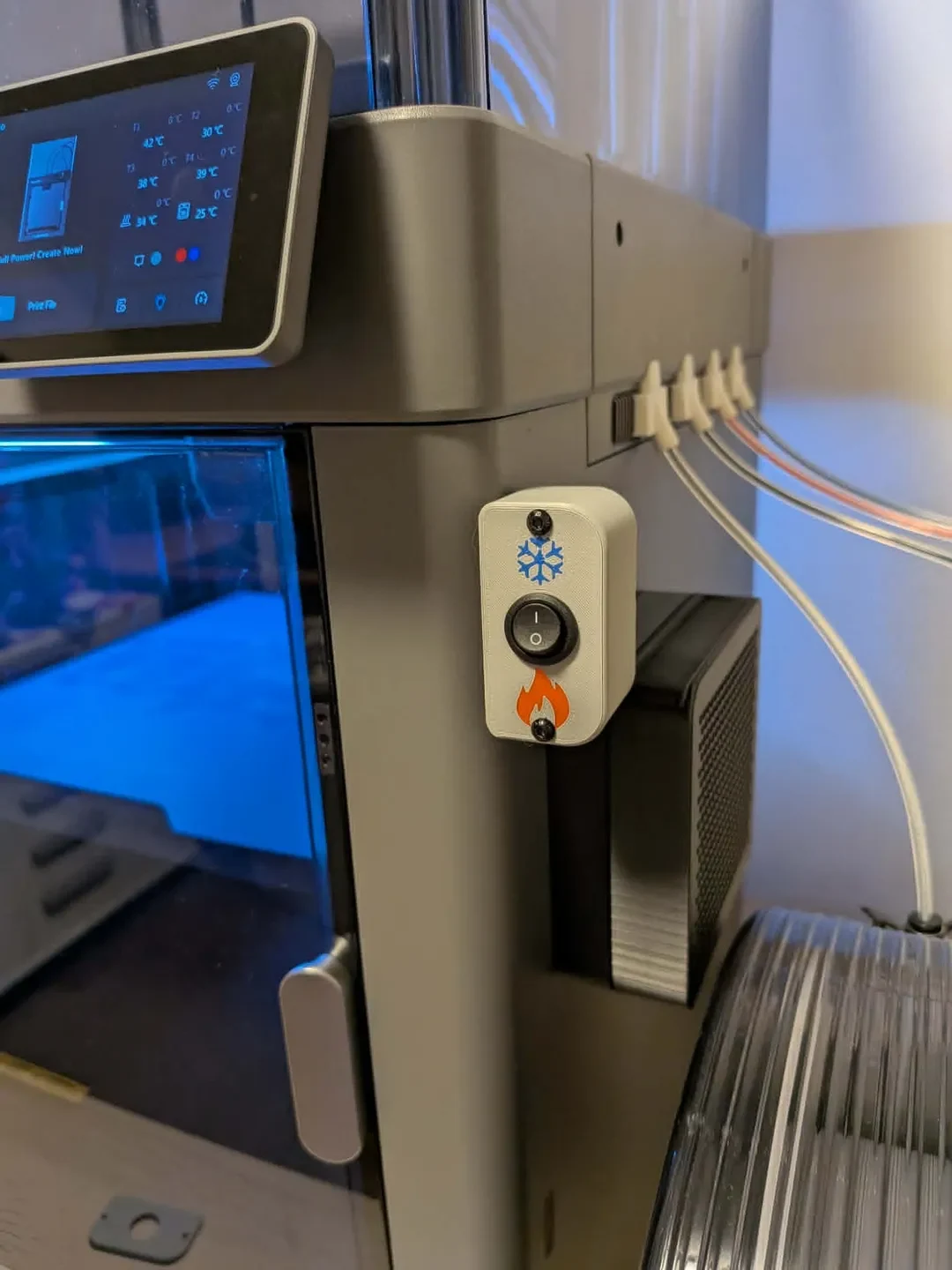

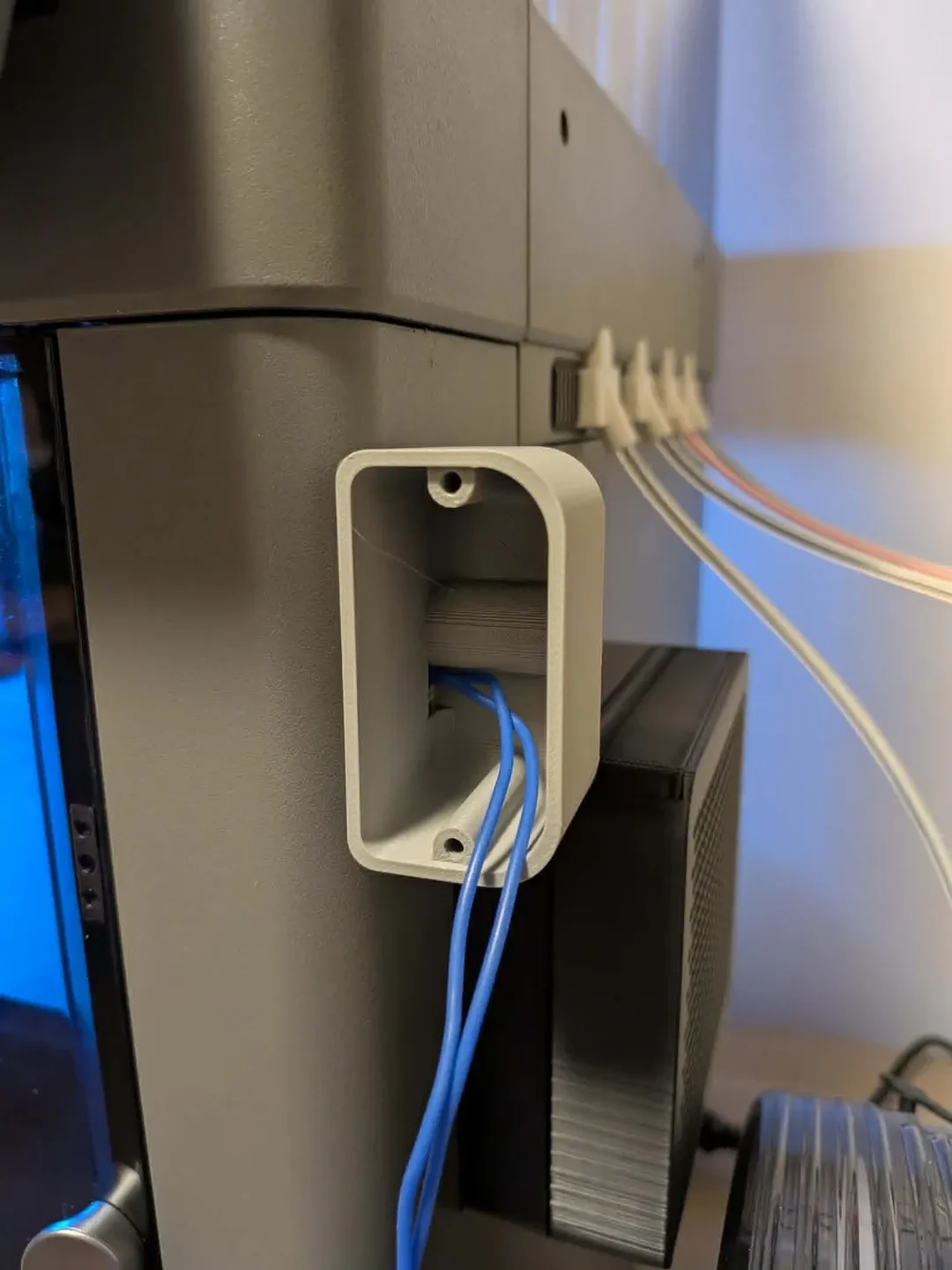

Я использовал M3 x 16, чтобы прикрепить корпус переключателя к принтеру. Для привинчивания крышки используйте винты M3 любой длины.
Файлы Step. Обложка с логотипом толщиной .3мф. Включен файл Solidworks.
