Модель Estes Rocket Pisces Mk 5

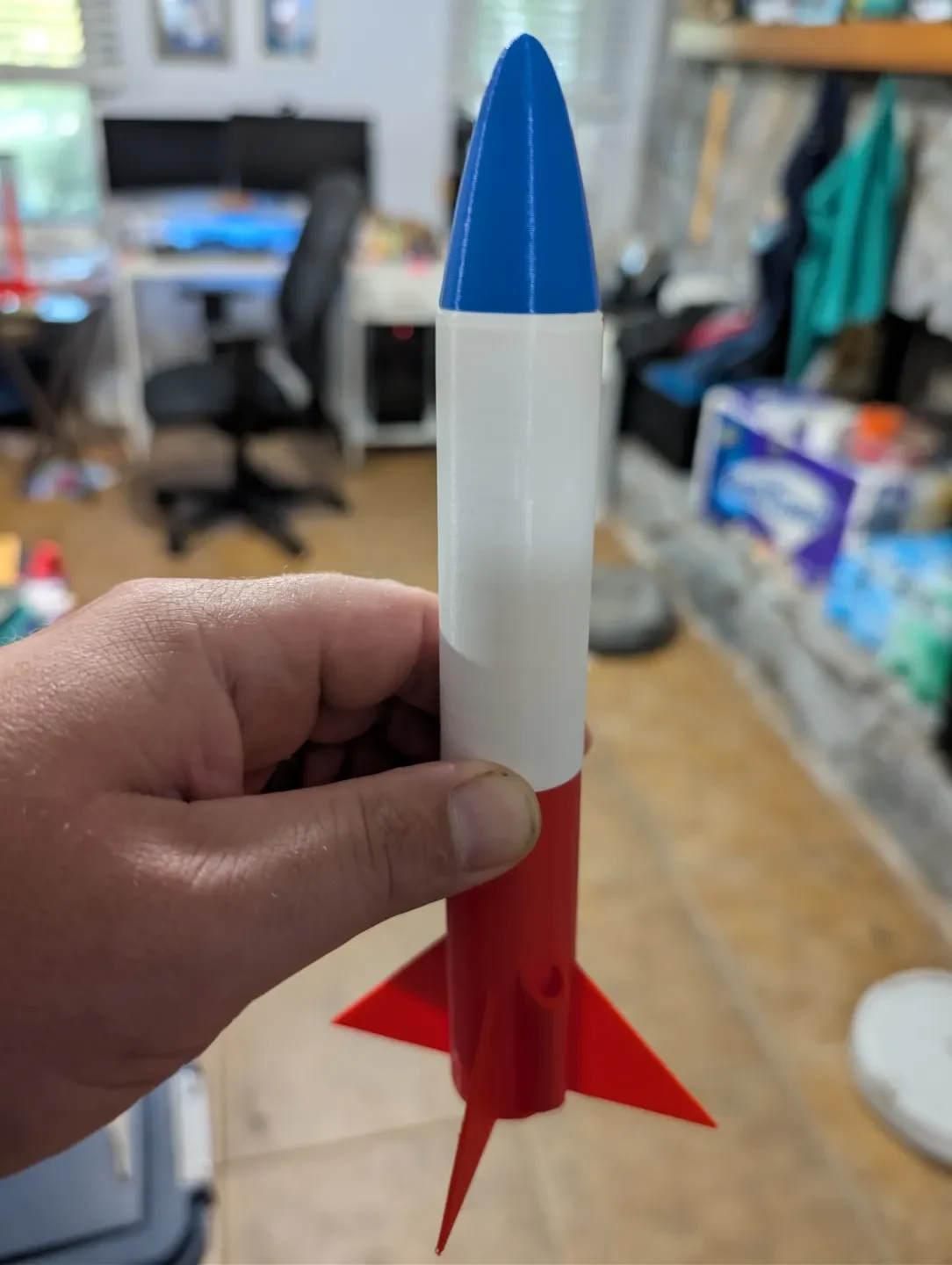

Это пятая итерация конструкции ракеты. Я хотел запустить небольшую полностью напечатанную ракету 4 июля. Я разработал его в Tinkercad, и он предназначен для ракетных двигателей Estes размером 18 x 70 мм. Печать в 4 частях. Его очень просто собрать, и он станет отличным местом для интереса ребенка к STEM. Создан специально для отрядов девочек-скаутов и бойскаутов. Они могут одновременно изучать 3D-печать и физику!
На Ender K2SE мне удалось напечатать:
12 корпусов ракет на одном подносе за 7 часов
12 носовых конусов на одном лотке за 7 часов.
4 ракетных основания и стопорные колпачки за 8 часов
Настройки печати:
Я использовал 4 стенки и 30% заполнения для корпуса и основания (заполнение применяется только к кольцу, чтобы удерживать двигатель на месте). Напечатайте носовой обтекатель с заполнением 0%, чтобы сэкономить вес и нить. Напечатано с использованием древесных/органических подложек. Распечатайте все объекты в той же ориентации, в которой они были бы собраны (прямо вверх, как в файле).
Сборка:
1- Используйте эластичную веревку (около 8 дюймов) или резиновую ленту, чтобы привязать петлю в корпусе ракеты и петлю на носовом обтекателе.
2- Суперприклейте корпус ракеты к основанию ракеты. Прикрепите петлей сверху (наиболее далеко от соединения основания ракеты).
3- Создайте стример, используя клейкую ленту (очень дешевые и яркие цвета). Отрежьте отрезок длиной 12-16 дюймов и привяжите ленту примерно в 2 дюймах от носового обтекателя.
4. На носовом обтекателе он намеренно небольшой и не закреплен в корпусе ракеты. Я решил, что лучше, чем шлифовать, использовать несколько полосок малярного или малярного скотча, чтобы сделать прилегание немного плотнее.
5- Набейте корпус ракеты сверху тремя кусками ваты и сверните ленту. Упакуйте его в корпус ракеты и поместите носовой обтекатель в корпус ракеты.

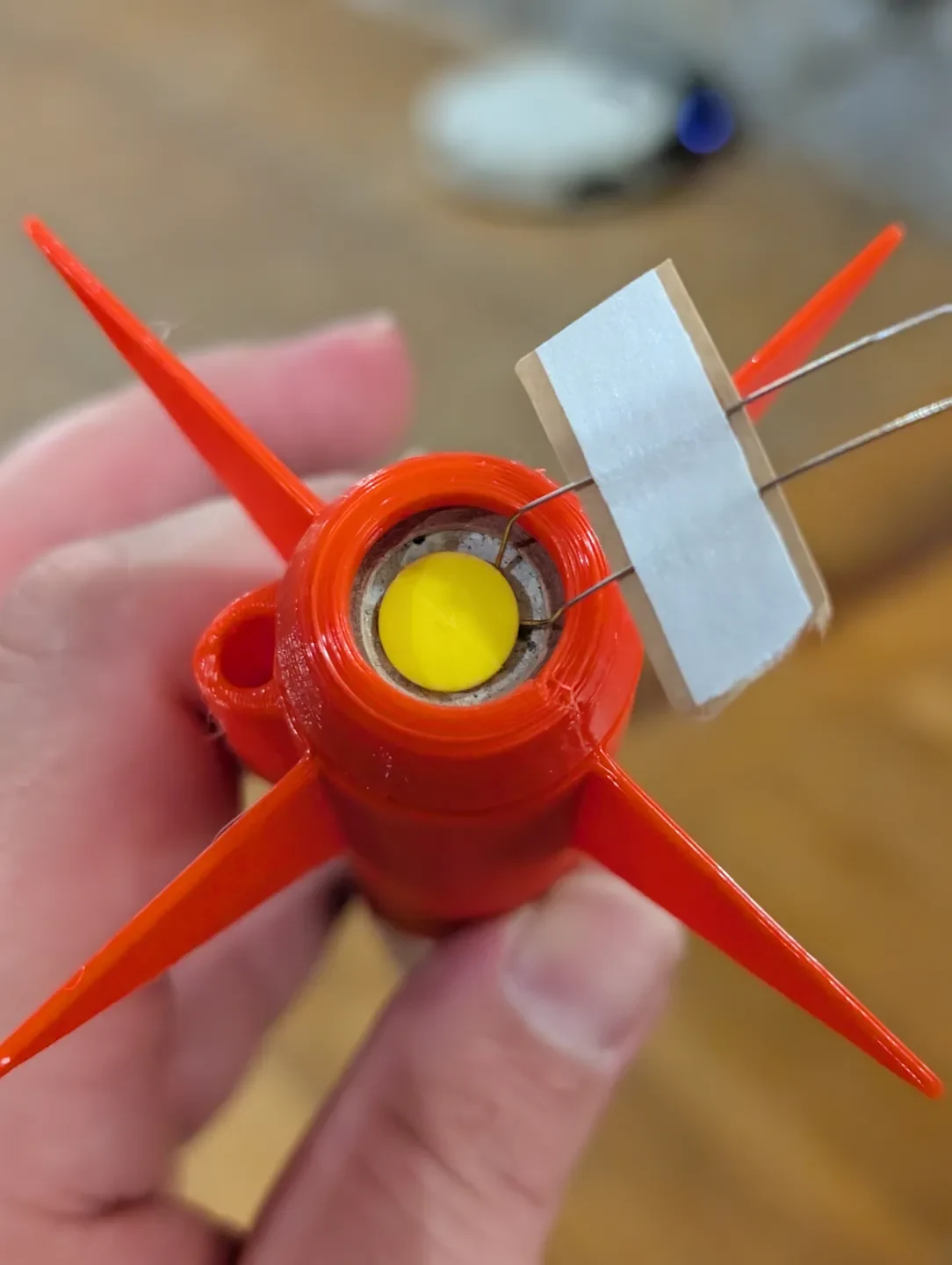

6- Используйте любой ракетный двигатель диаметром 18 мм (проверено с двигателями A и B). Вставьте двигатель, затем используйте фиксирующую крышку и закройте ее на четверть оборота.
