Адаптер iPad Air 5 для ESR Ascend 11 дюймов

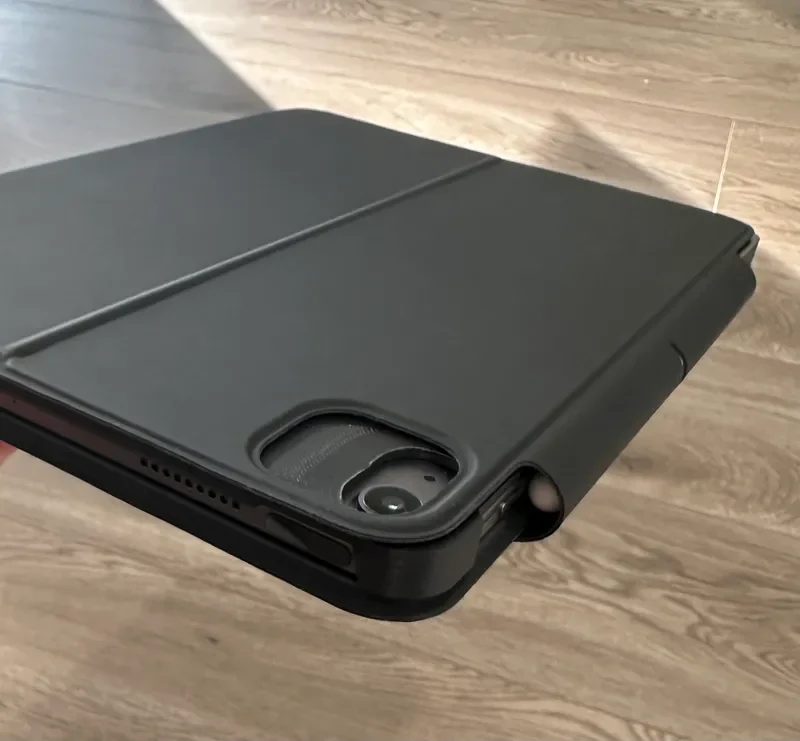

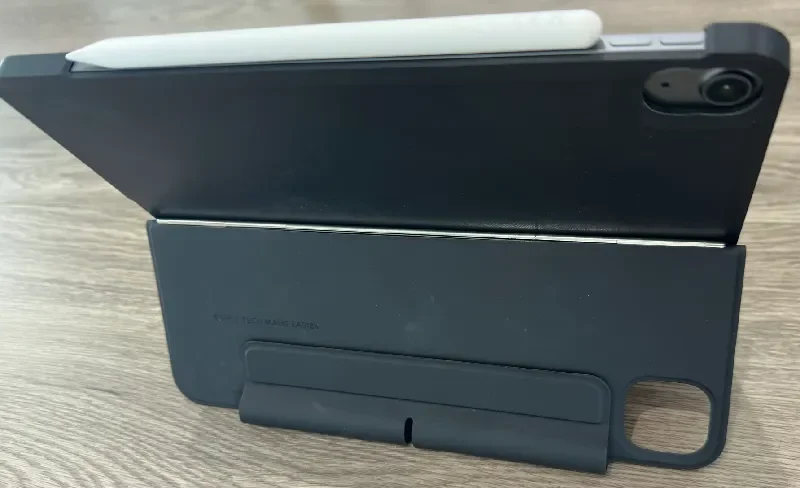

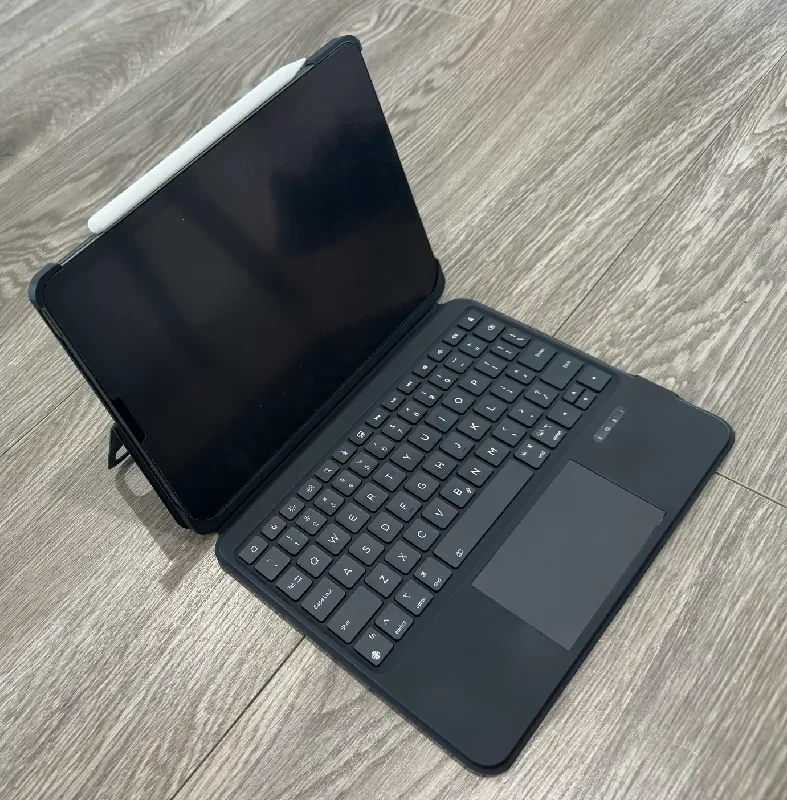

Я нашел ESR Ascend для iPad Pro 11 дюймов M4/M5 дешевле и качественнее, чем что-либо еще. Но мой iPad Air 5 не помещается в прилагаемый внутренний футляр. Поэтому я решил запечатлеть детали корпуса, включая магниты, которыми он крепится к корпусу клавиатуры.
Используемые магниты: круглые магниты 20x5x5x2 и прямоугольные магниты 2x10x5x2. И то, и другое широко доступно. Нижняя часть лунки магнита находится на расстоянии 0,2 мм от другой стороны, чтобы обеспечить оптимальный контак��. (Я также пробовал основу толщиной 0,4 мм, и сила удержания неоптимальна.) Если ваш принтер не может наложить идеальный первый слой, у вас, вероятно, возникнут проблемы с этой конструкцией.
Печатайте с опорами, чтобы нижние боковые зажимы были аккуратными (есть вырезы для опор на основе рабочей пластины, чтобы обеспечить легкость снятия. Я также добавил внутренние края, чтобы тонкий край выреза камеры не скручивался в середине печати. В черновике PLA я заметил, что он оказывает давление на мою защитную пленку из пластиковой пленки, но в окончательной версии я собираюсь использовать о��ору PLA для основного корпуса из PETG, так что это должно дать еще 200 микрон рабочего пространства и немного передышка для фильма.
Ширина самого широкого края составляет ровно 250 мм, поэтому он едва помещается на моем принтере. У меня также есть оригинальная модель, которая на 1,6 мм шире, с идеально закругленными углами и улучшенными боковыми опорами, но она точно не будет печатать.
Если вы используете защитное стекло, этот адаптер для чехла не подойдет. У меня есть защитная пленка для экрана, поэтому я об этом не подумал. Вероятно, вы можете перекомпоновать файл и сместить лица, соприкасающиеся с верхней частью iPad, если это проблема.
На момент публикации у меня прошло 3 дня нормального портативного использования, и я получил второй полномасштабный черновой отпечаток из PLA, и, похоже, он держится нормально. Я сомневаюсь, что он выдержит сильное падение, но при весе PLA в 81 г я бы сказал, что это расходный материал. Магнитные лунки хорошо подходят, их нелегко выдвинуть, вставить тоже не составит труда. (Допуск на торец = 75 микрон.)
