Как и многие старые шкафы, мой начал показывать свой возраст после нескольких лет использования. Боковины шкафа разошлись настолько, что оригинальные опоры полок стали слишком короткими, в результате чего одна из полок соскользнула и упала.
Моим первым решением было спроектировать опору для полки с более длинным опорным рычагом. Это решило проблему длины, но оказалось недостаточно прочным для того веса, который ему приходилось нести.
Полка не только поддерживала сложенную одежду — она также должна была нести груз полностью загруженной вешалки для одежды, установленной под ней, с которой свисали десятки рубашек, толстовок и курток. Это оказалось слишком много для традиционной конструкции.
Поэтому я вернулся к чертежной доске и разработал эту усиленную версию.

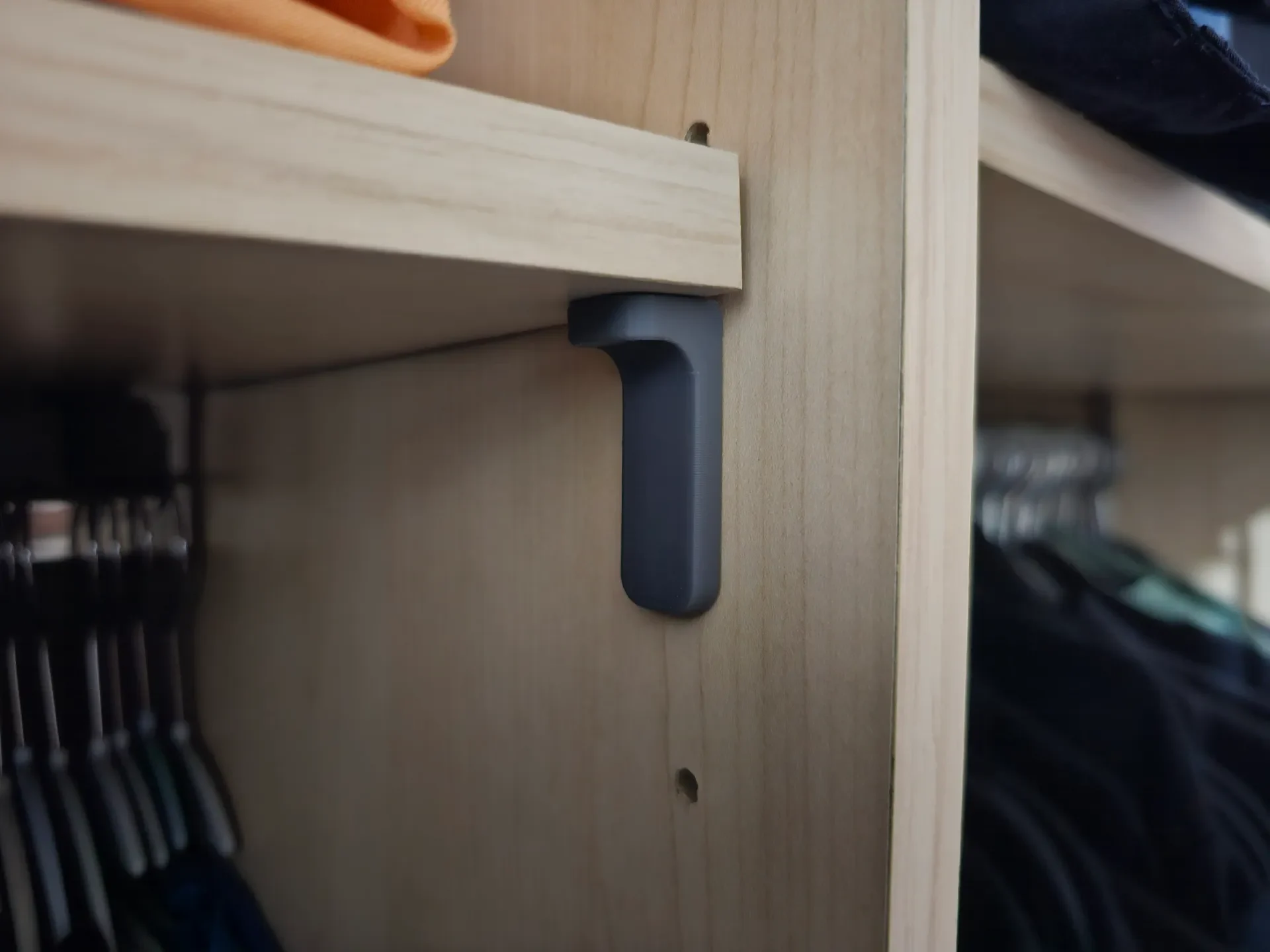

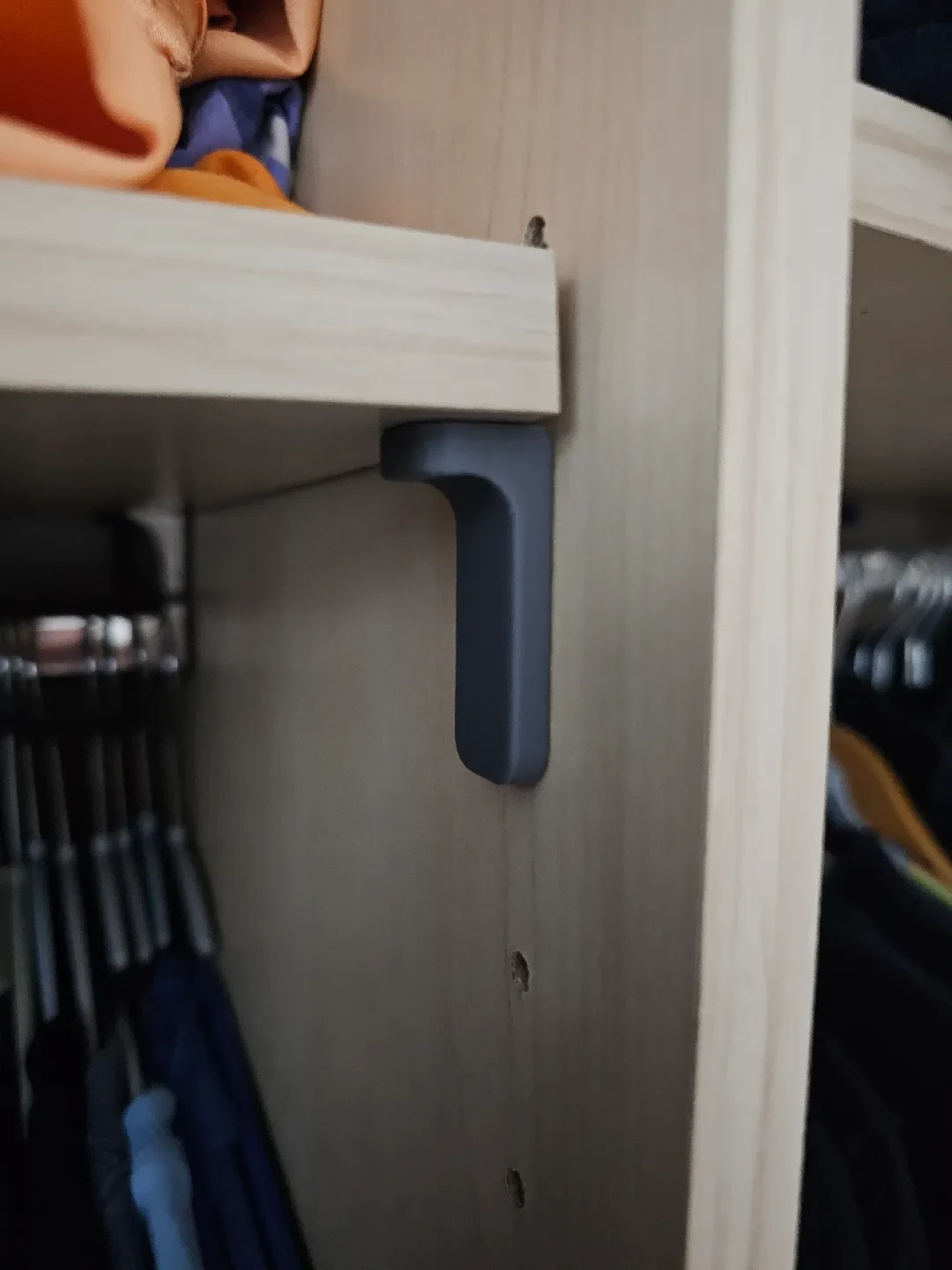

Вместо одного монтажного штифта в этой опоре для полок используются два штифта диаметром 5 мм со стандартным рас��тоянием 32 мм, распределяющие нагрузку на две точки крепления. В результате получается гораздо более прочная и устойчивая опора для полок, которая идеально подходит для сильно нагруженных шкафов.
Расширенная поддержка также помогает компенсировать шкафы, боковые панели которых со временем немного сместились.
Он совместим с европейской системой шкафов шириной 32 мм, в том числе со многими сериями мебели IKEA, такими как PAX, BILLY и BESTÅ, а также со многими шкафами, в ко��орых используется фурнитура, совместимая с Hettich, Häfele, Blum, Grass или Salice.
Я напечатал свой из ABS, но ASA — еще один отличный выбор. PETG также можно использовать для более легких применений.
Для максимальной прочности я рекомендую:
4 и более стен
Заполнение 50% или выше
Увеличьте оба зна��ения, если вы ожидаете очень высоких нагрузок.
Модель печатается без подставок.
Если вам нужно другое расстояние между контактами или другой вариант, не стесняйтесь оставлять комментарии. Я всегда рад улучшить дизайн, если это поможет другим решить ту же проблему.
Технические характеристики
Диаметр штифта: 5 мм
Расстояние между контактами: 32 мм (от центра до центра)
Печать без поддержки
Оптимизирован для тяжелых нагрузок.
