L-образный соединитель Ineos Grenadier для брелоков...
Итак, у джипов есть свои утки. У Гренадера не было подобного талисмана, но у него есть рельсы L-образной формы. У него также есть рог «Toot». Оба они уникальны, и я соединил их вместе.
Вот,… Ду-папа? Безделушка?

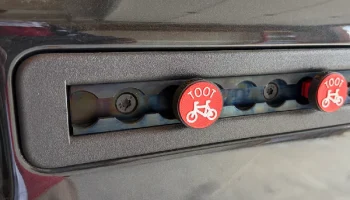

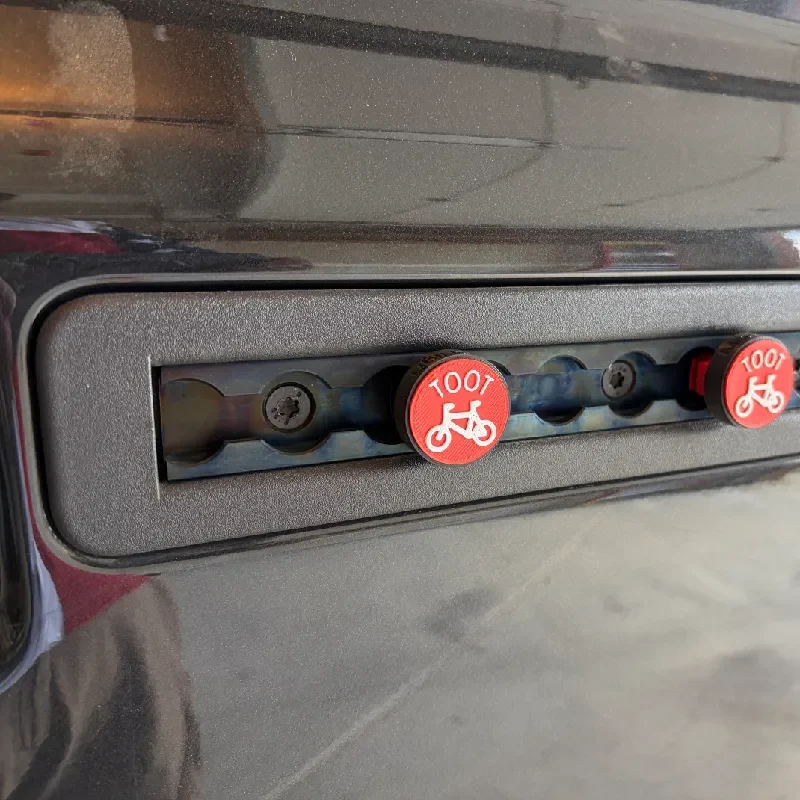

Их можно персонализировать с помощью текстового модификатора по окружности и продавать другим владельцам Genny или людям, интересующимся ими. Механизм L-образной направляющей представляет собой простое нажатие, скольжение и отпускание. Никакие инструменты не нужны.
Точка крепления L-гусеницы модульная, поэтому я еще разработал брелок и точку крепления магнита, для безбожных коммунистов, которым достался Grenadier без L-гусеницы.
У меня есть несколько других безделушек, разработанных мной, или вы можете сделать их сами. В ближайшие несколько недель я опубликую еще несколько аксессуаров.
Веселиться!
Детали конструкции и сборки
Это последняя версия моего навесного оборудования L-Track. Он предназначен для удержания брелоков на L-образной направляющей простым движением «толкай-ползи-тяни».

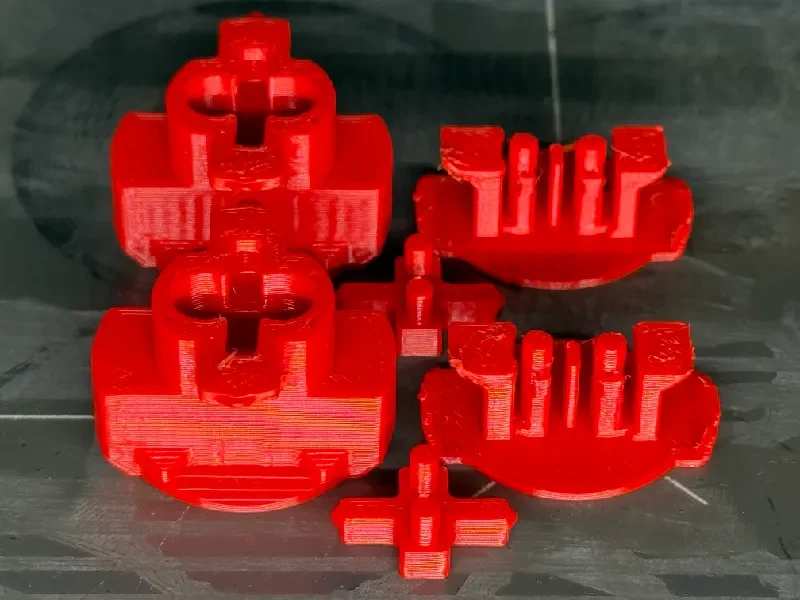

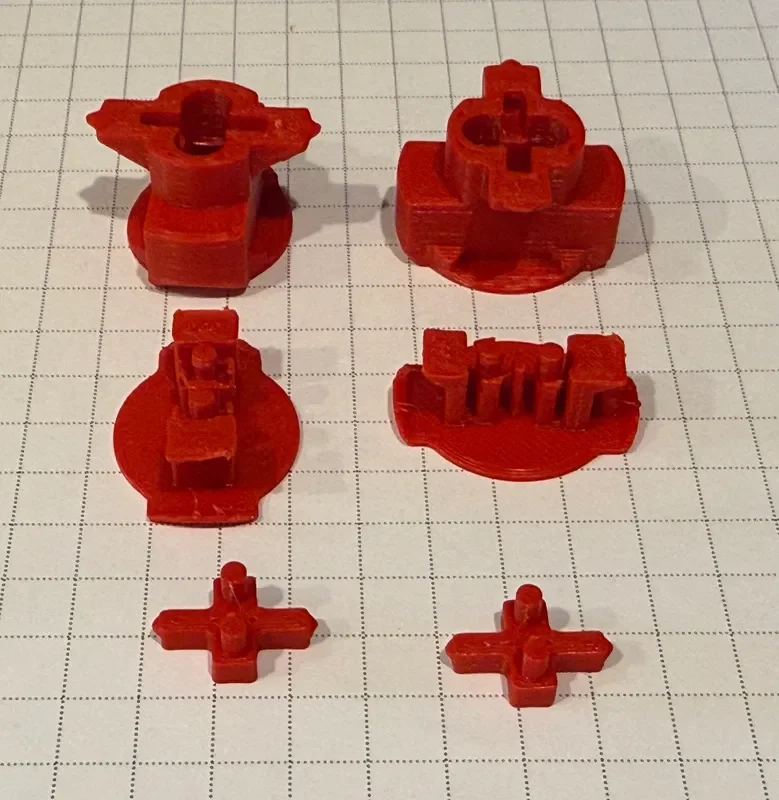

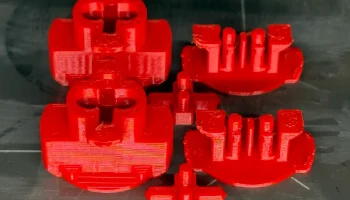

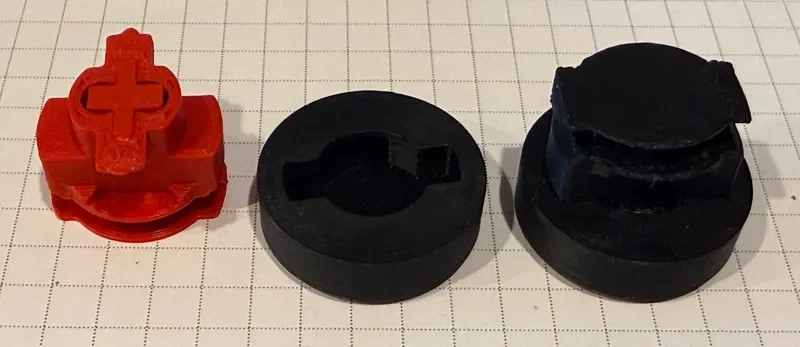

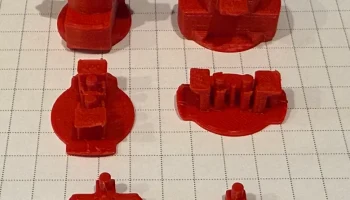

Адаптер L-образной дорожки напечатан в трех частях.
Базовый блок
Плунжер, чтобы удерживать его на месте

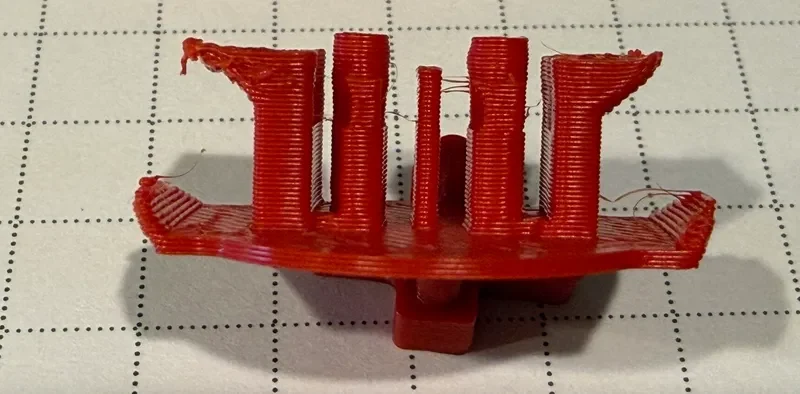

«Мост», который скрепляет все это вместе и обеспечивает жесткость.
После сборки его можно закрепить на месте напечатанной на 3D-принтере «брелки».

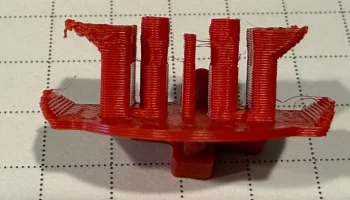

Печать из ASA для обеспечения наилучших тепловых характеристик при воздействии солнца. Эту версию можно будет печатать из PETG, но более ранние версии без «перемычки» деформировались в жаркие дни на темном цвете IG.
Используйте высоту 0,2 и периметр 3. Заполнение не имеет большого значения, поскольку детали очень маленькие, но используйте 40%.
ОБРАТИТЕ ВНИМАНИЕ, ЧТО «ПОРШЕНЬ» АСИММЕТРИЧНЫЙ!!!!
Две полочки/уши не одинакового размера! Более длинный из двух необходимо вставить первым, а основание плунжера «зажать», чтобы он вошел в основание.
ВСТАВЛЯЙТЕ ПРУЖИНЫ ТОЛЬКО ПОСЛЕ УСТАНОВКИ ПОРШНЯ НА МЕСТО!
Пружины приводят в действие механизм, а также удерживают плунжер на месте.
Пружины доступны на Amazon, я думаю, это шариковые ручки. Около 0,10 доллара за штуку.
https://www.amazon.com/XJSXZC-Wire0-18-Diameter0-7-Galvanized-Compression/dp/B094D3X86 Y?pd_rd_w=e5lQB&content-id=amzn1.sym.59fe5e4c-51b0-4912-8f07-69b7ad81293d&pf_rd_p=59fe5 e4c-51b0-4912-8f07-69b7ad81293d&pf_rd_r=4Q6JBP89DFJ3W0JZ604V&pd_rd_wg=LjhyY&pd_rd_r=21a 2796f-c357-4ed5-80b9-eaa0f378db44&pd_rd_i=B094D3X86Y&psc=1&ref_=pd_basp_m_rpt_ba_s_1_sc

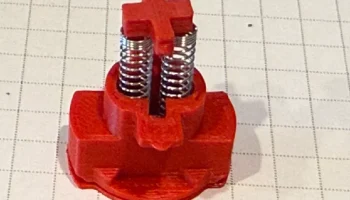

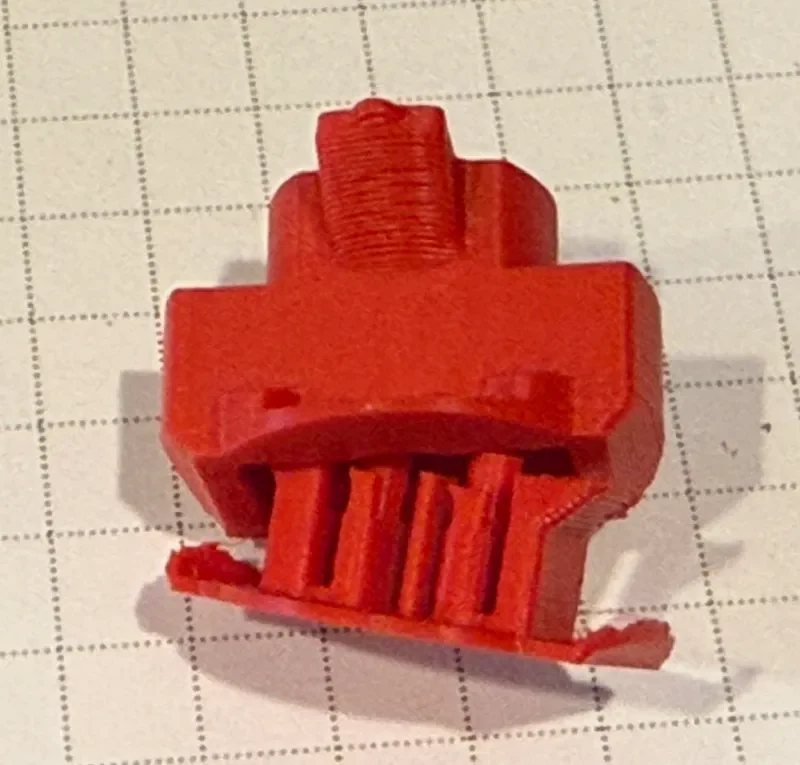

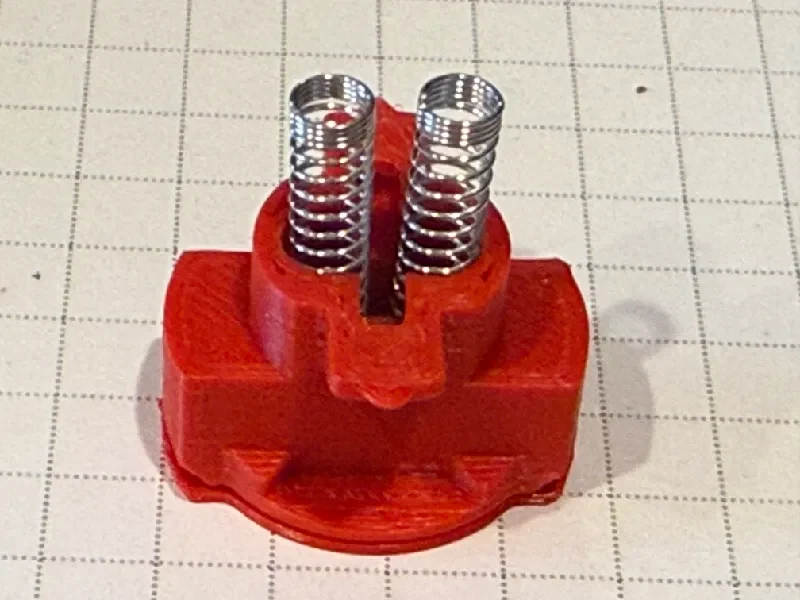

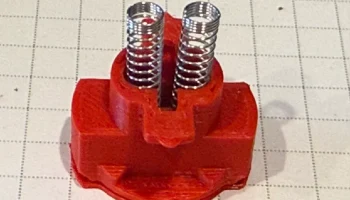

Как только пружины будут на месте (см. фото), опустите «мост» вниз, чтобы две стойки зацепились за пружины. (см. фотографии). Полностью вставьте один конец моста, а затем нажмит�� на него, чтобы он стал плоским.
Основание и перемычка имеют на концах «утолщения» на случай, если размерный допуск нарушен.
Мост удерживает пружины на месте. Плунжеру может потребоваться несколько циклов, чтобы свободно двигаться.
В комплекте идет цельный вариант ответного швеллера для готового основания. Используйте его как отрицательный объем на модели для точки ��репления.

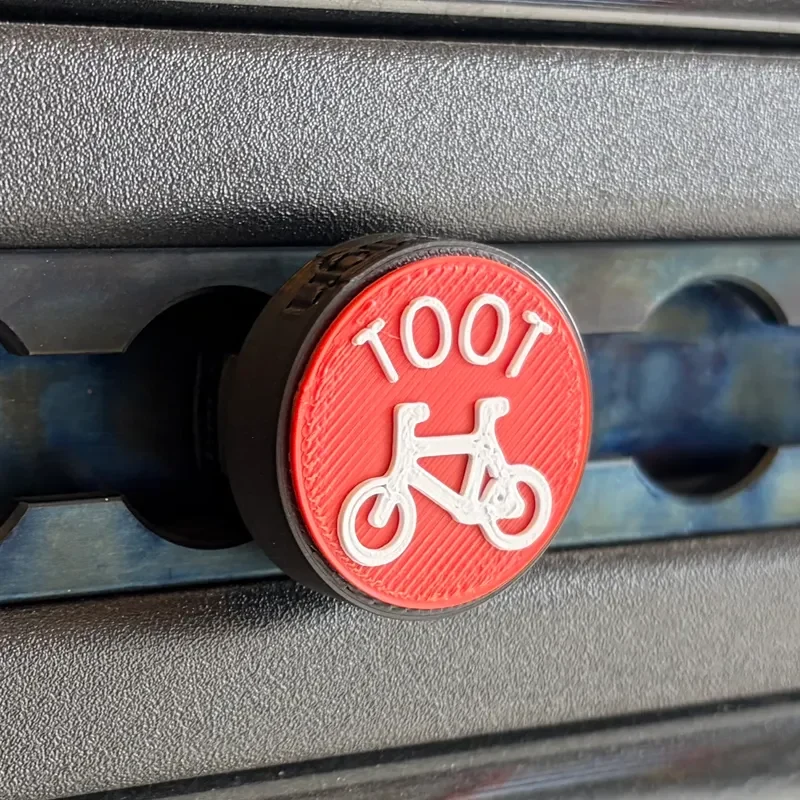

В комплект поставки входит полнофункциональная кнопка TooT STL, позволяющая менять цвет по высоте слоя и получать черно-, красно-белую печать с помощью принтера с одним соплом.
Существует также папка с тремя частями в виде отдельных файлов STL, поэтому вы можете использовать принтер с несколькими соплами.
Также в комплект входит адаптер для брелка, а также адаптер, из которого можно сделать магнит на холодильник.
